Down sizing 小型化ってことでGINJI-150FNみたいなやつを...

もう買わないって言ってたのに…

昨年の同好会誌に「鏡筒も赤道儀もこれくらいで良いと思っている」と書いていたのに…と思いながら, ◯◯オクに出ていた台湾のGSO社(Guan Sheng Optical, 冠昇光學)の15cm F4ニュートン式反射望遠鏡をポチりました.

というのは, 数年にわたって大改造して愛でているR200SS(20cm F4)が, とても風に弱くてSX2赤道儀(けっこう丈夫なんだけどなぁ..)でもちょっとした風で星がブレてしまうという現実に突き当たってるから. 無風のときはすばらしい写りなんだけど…

また, F4の短焦点とはいえ, 長さ70cm, 直径25cm, 7kg以上あるドンガラは持ち出しに体力使うし, ミラくん(軽自動車)の後部座席を埋めるカサで, しかも入る適当なケースがないので車での移動にかなり気を使う. そんなことで, ホントに無風が期待できる日でないと持ち出さなくなり, 出番が年に1回くらいしかないという現状.

そういうことで, 小さめのF4(明るい!)ニュートン式を探し始めたということ. 20cmニュートン式を使うには少し大型かハイスペックの赤道儀(SXシリーズならSXPとかかな?)が必要と思います. ちなみに, 15cmの候補としてはこういうのがあります. ↓

笠井トレーディング GINJI-150FN (銀色の銀次!?, 7万くらい, 台湾GSO製)

SkyWatcher Quattro 150P (セール価格で7万くらい, コマコレクタ付き!)

自分の印象としては, 鏡面精度はGSO(笠井)の方が良さそうな気がしています. R200SSに付けて使っているのもGSO製.

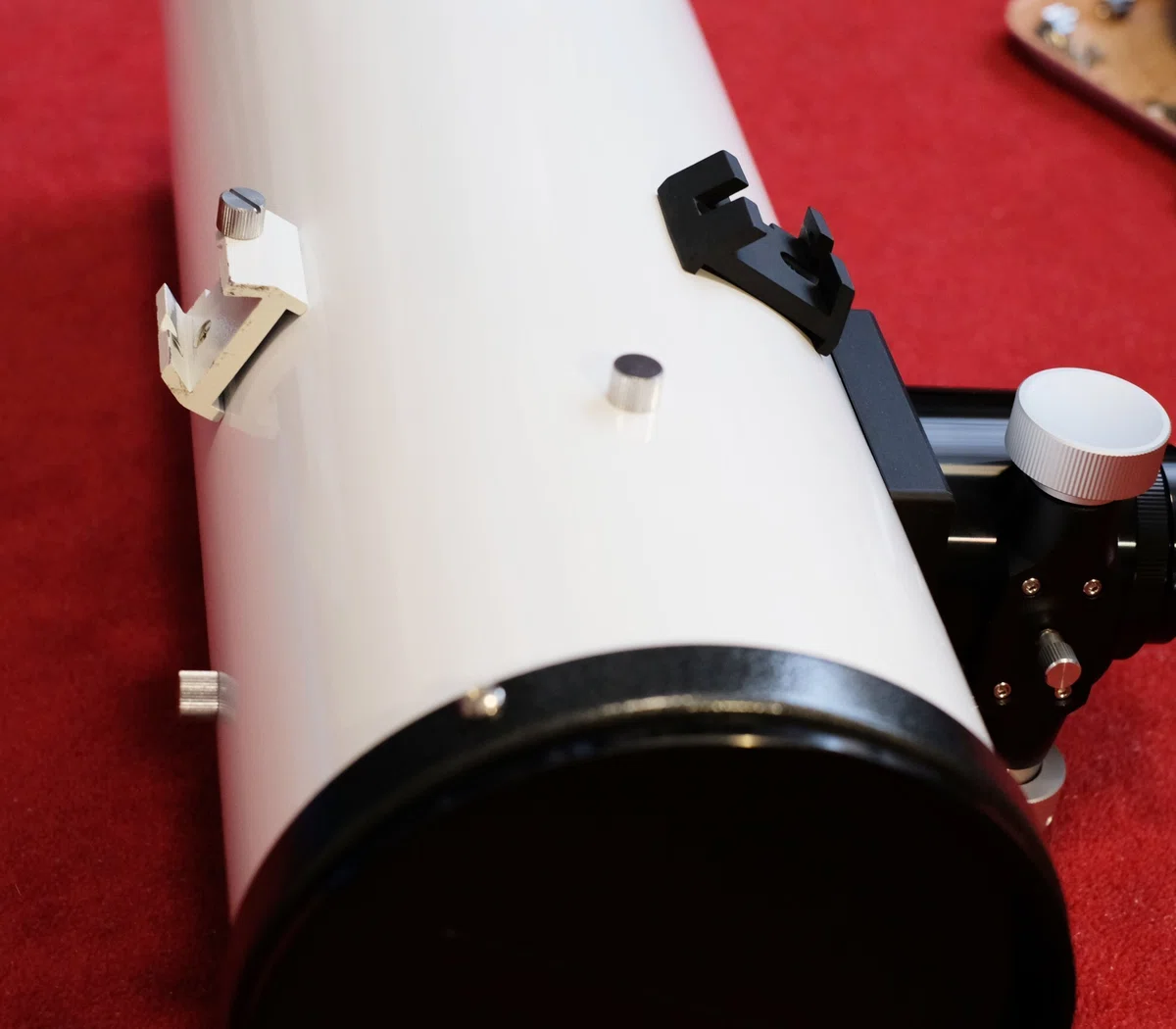

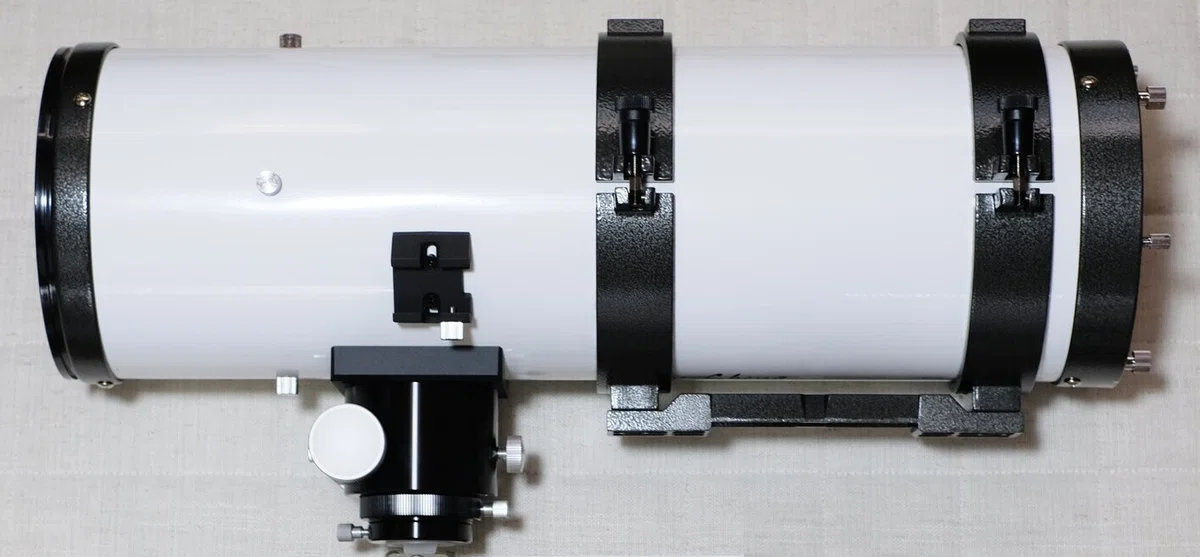

さて, 入手したのは基本的に笠井トレーディングさんのGINJIと同じものと思われるGSO製の鏡筒です. でも実物を見ると接眼部の仕様など多少は違うみたい. フォーカスの微動がグニョグニョした感じがありますが, ネジの締め具合で何とかなりそう. 色はご覧の通りオーソドックスな白で銀色じゃありません.

さあ, 改造だ!

同じ台湾のGSO社製で笠井トレーディングが販売している望遠鏡は, 他に15cmカセグレンを持っていますが, そっちがとてもしっかりした作りになっているのに比べ, この望遠鏡はちょっぴりチープな感じで, いくつかツッコミどころがありました. 気になったのは以下のこと.

1. フォーカスが合う位置で接眼部がかなり長くなる. これはフィルタなどを挿入した撮影がしやすいように(?)考慮されているのかもしれないが, ちょっと長すぎ. でもこれを直すのは鏡筒を伸ばすとか接眼部をずらす面倒な工作になるのであきらめる.

2. 隙間から光が漏れる. 主鏡セルの周りに隙間があって後方から光が漏れる. 主鏡背面も穴が開いてる. 接眼部もドローチューブの周囲から光が漏れる. 主鏡の後方は何とかしたい.

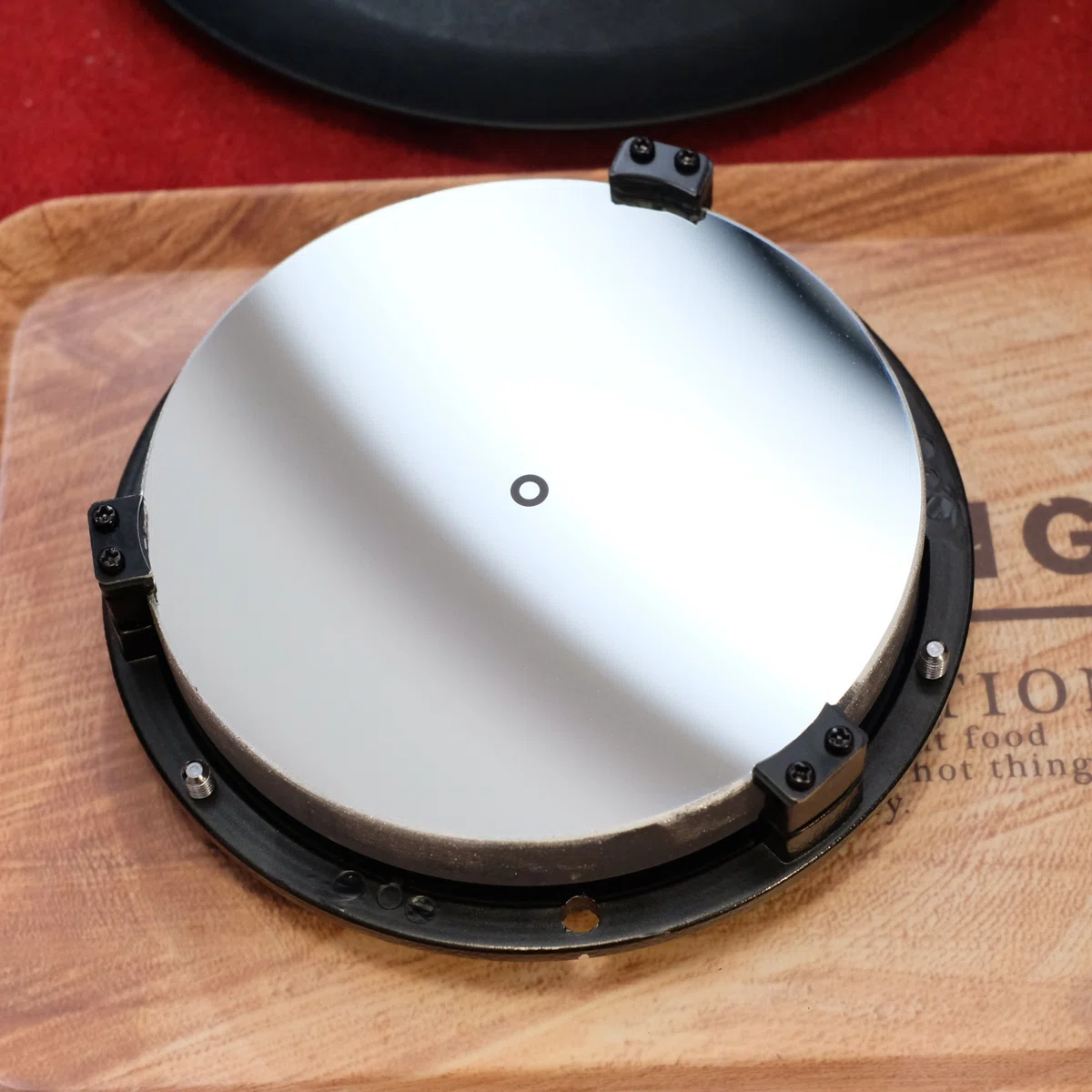

3. 主鏡の固定は120度間隔の3箇所のゴム部品で押さえるようになっていて, この部品の所で主鏡の縁が遮られているので, たぶん撮影すると輝星の光条が乱れる. 主鏡の前に円形のマスクをつけたい.

4. 主鏡セルをネジ(光軸調整機能つき)が貫通している穴が大きすぎて, 主鏡の横ズレが起こりそう. 光軸修正しても主鏡セルが動けば狂ってしまう心配がある.

良い所は, 斜鏡の前の鏡筒が10cmくらい余裕があって, これならフードが要らなそう. 全体的に軽量. てとこでしょうか. GSOの鏡面精度は定評があるので光軸をピッタリ合わせれば性能にはかなり期待できそう.

参考にしたブログ記事など

まあ, ほぼGINJIということで, GINJIを使ってる人たちのブログなどで, ここらへんの改造について情報を集めてみると, こんな記事たちがありました.

木人の天体写真日記:
主鏡マスク(ツメを隠す円形リング)の取付, 主鏡セルの構造上鏡筒側に付けた.

スパイダーに植毛紙を貼って光条を低減.

DEEP SKY STUDIO:
主鏡のカバー, 円形マスク, 延長, 迷光対策, 斜鏡マスク.
主鏡セルの構造上円形マスクは主鏡の直上ではなく奥の方に付ける. (どうやって付けたのかは詳しく書いてない)

マチナカリモート:
なんかすごいことやってる. 鏡筒の強度増強とか.

DIY決行!

実際に決行したのは, 上の↑「ツッコミどころ」のうち, 2, 3, 4の対策です.

2 → 主鏡の後方をふさぐ.
手芸用品のTokaiで販売している黒ビロードにマジックテープのついた幅10cmのシートがあるんですが, これと銀シート(ダイソーのキッチン用防虫シート)を重ねたもので, 主鏡後方のカバーを製作した. (最後の写真参照)

3 → 主鏡の前に円形のマスクを.
「木人の天体写真日記」さん, 「DEEP SKY STUDIO」さんなども主鏡マスクを取り付ける話がありますが, この鏡筒は構造上, 主鏡の前に円形のマスク(輪っか)を付けた状態で鏡筒にはめ込むことができないというので苦心されたようです. ここ, ブレークスルーのアイディアを思いついたのでちょっと詳しく…

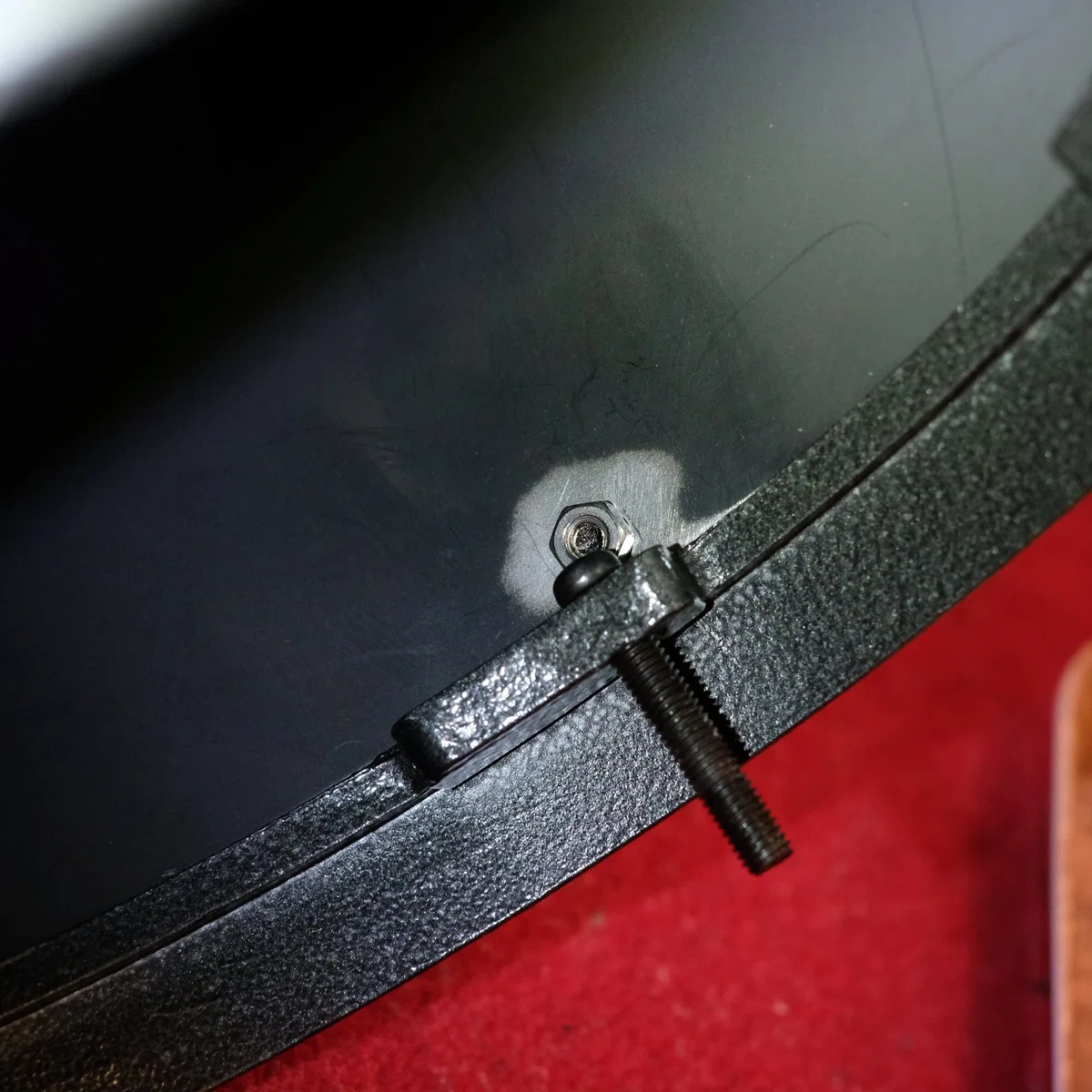

それなら, 鏡筒側に付いている枠も外して, 主鏡セルと一体にした状態で輪っかを付けてから鏡筒に取り付ければ? と思ったんですが, さらに問題がありました. 主鏡セルが付いて後方が塞がった状態では, 鏡筒の内側にあるナットを締められないTT

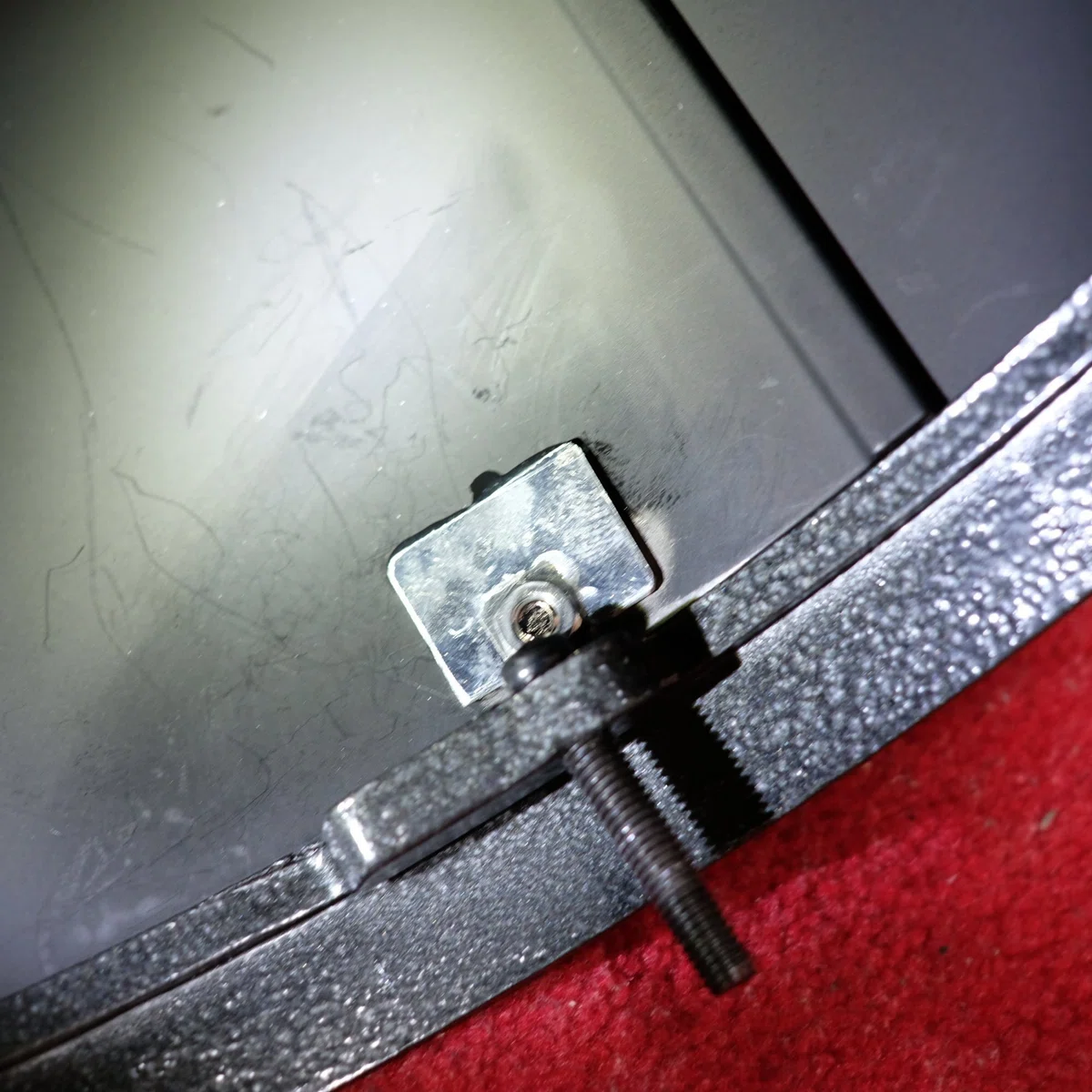

そこで! ナットを鏡筒内側に固定してしまえ!!! というアイディア. 1mm厚アルミ板を凹形(切り欠きがナットの幅になるように)に切って, これを貼り付けてナットを固定(エポキシ接着). これは「枠」を鏡筒に取付けた状態(ナットの位置が正確に決まった状態)でやります.

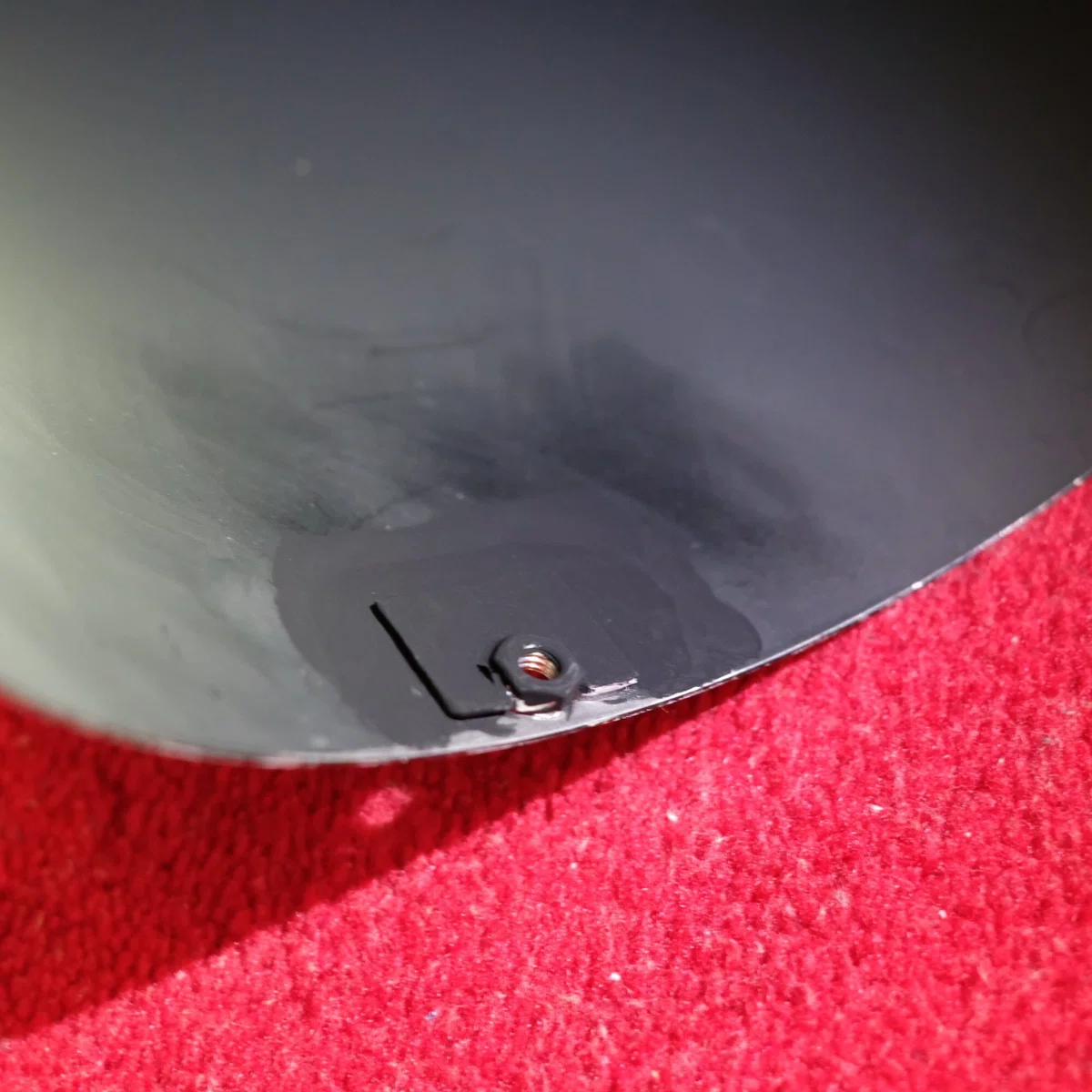

ターナー ジェットブラック(日本製のすごく黒いアクリル塗料)で塗って反射防止.

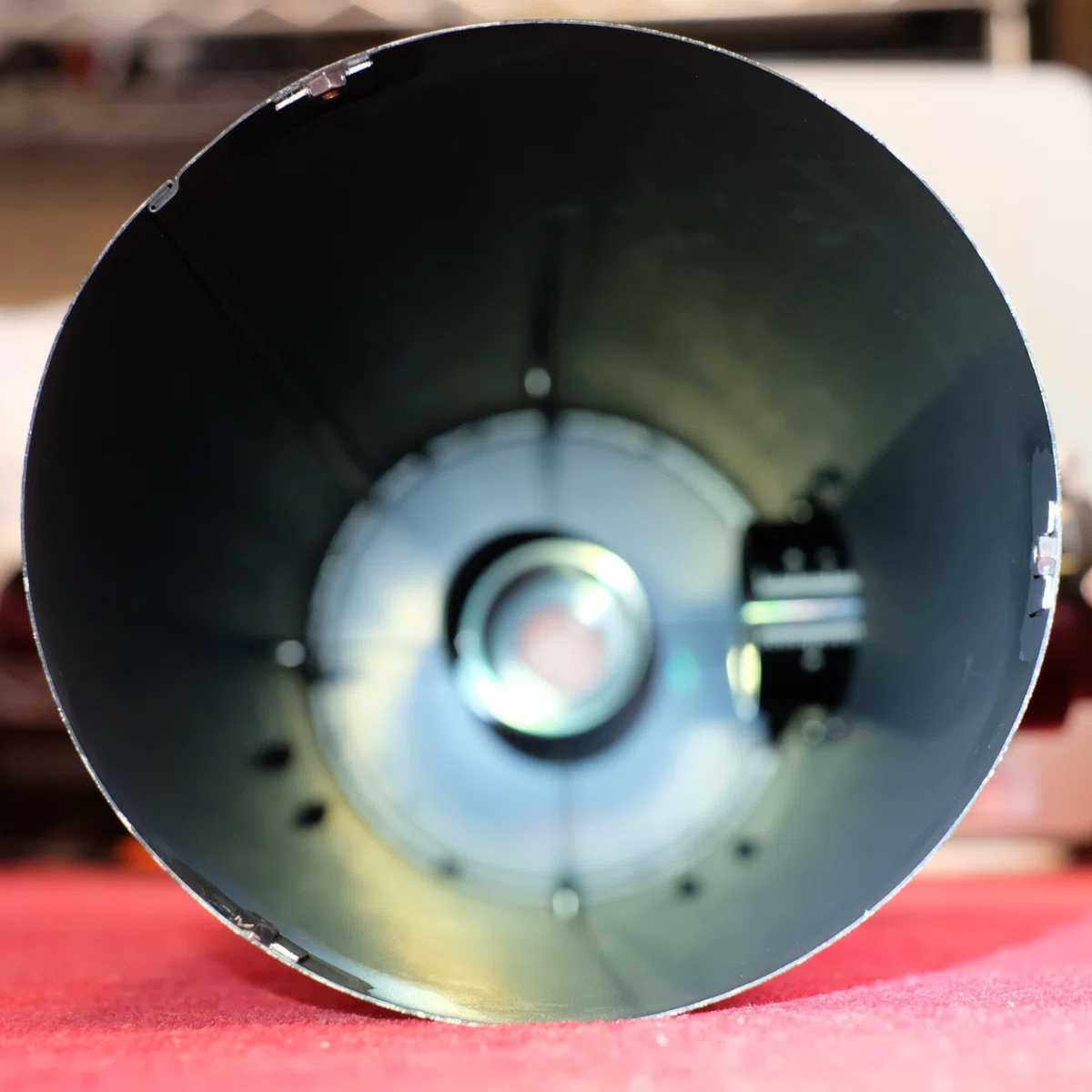

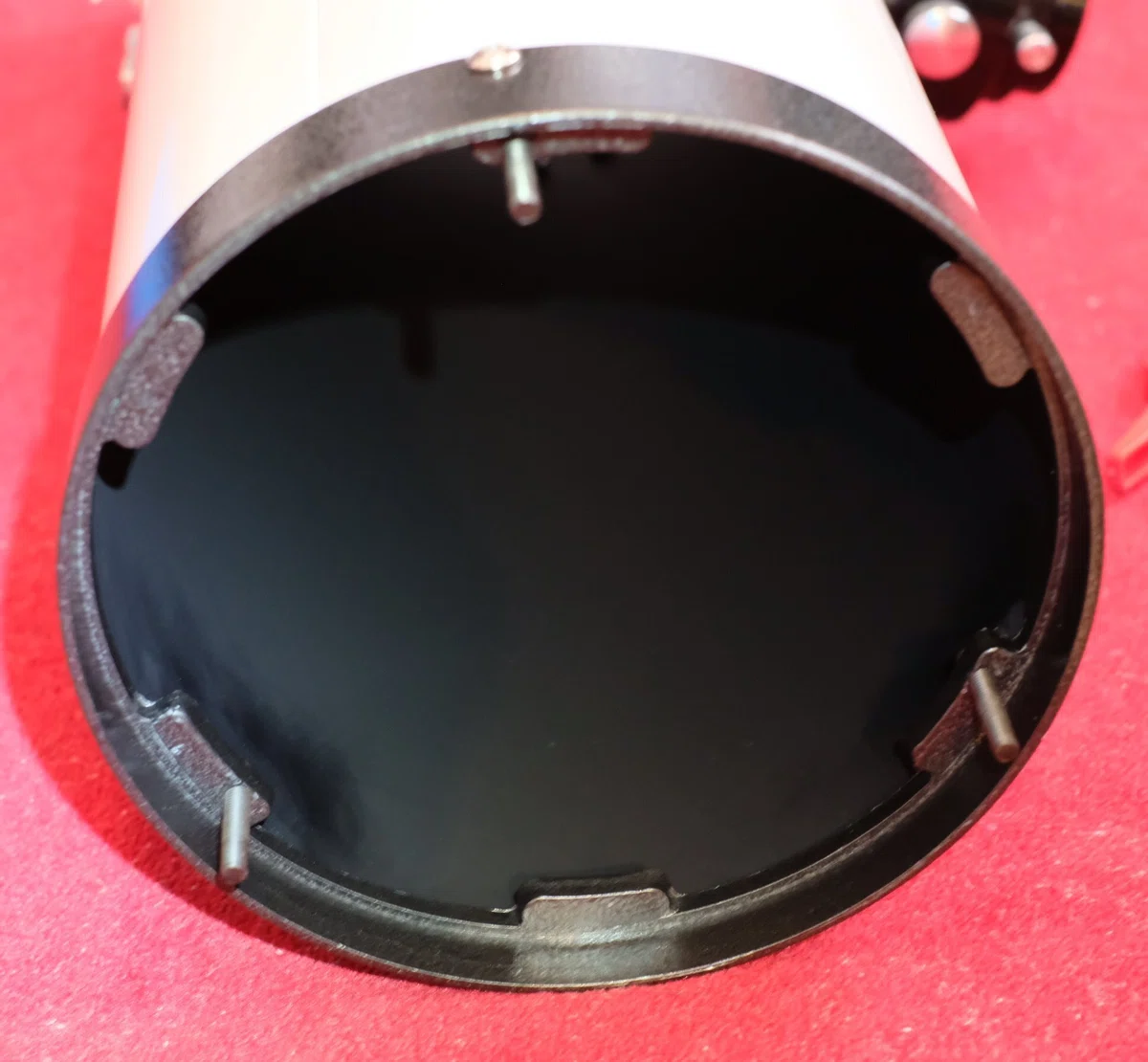

ナットが固定された鏡筒後端はこんな感じ. ナットが約5mmの高さで内側に出っ張ってるので, 円形マスクがここに引っかからないように切り欠きが必要です.

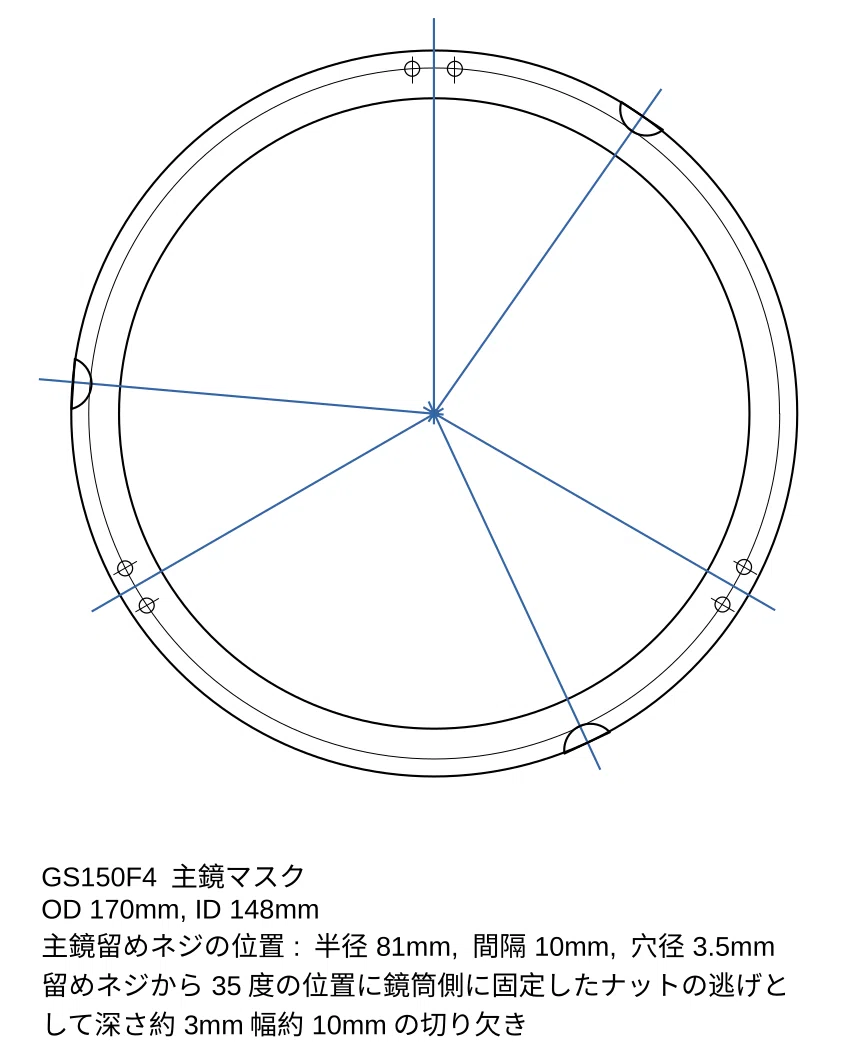

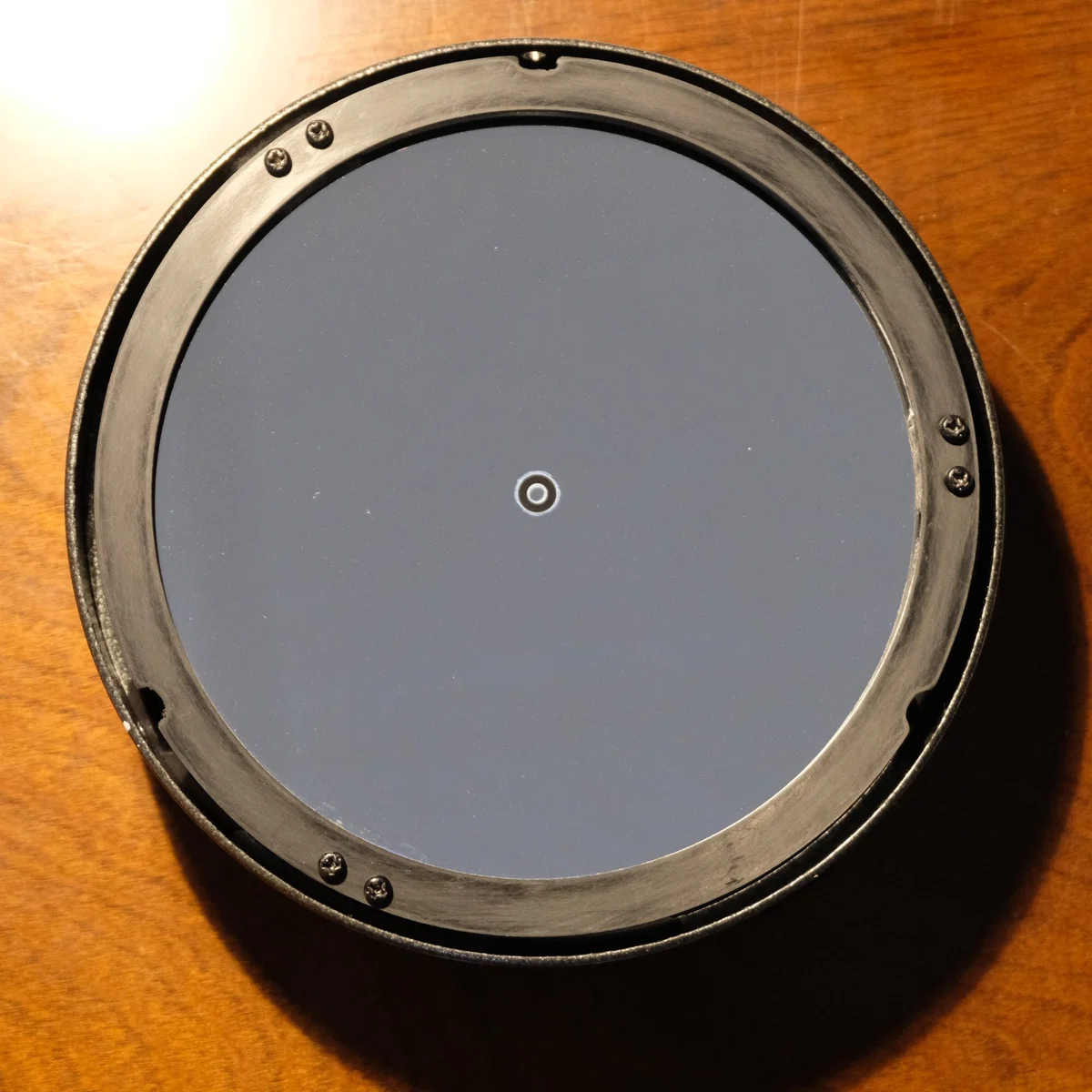

主鏡マスクの製作は, 1mm厚の黒塩ビ板のカットを業者さんに依頼しました. 厚さ0.5mmくらいまでなら円形カッターで何とかなりますが1mmだと精度良く切るのがめちゃたいへんなのが身に沁みてるので(笑)
はざいや https://www.hazaiya.co.jp/

こちらの業者さん, Webで材質と加工方法を指定してオーダーできてめちゃ便利, しかも安価でした. 「加工Webオーダー」で「円板」を指定, 材質を黒塩ビ, 板厚1mm, 直径170mmの正円として, 追加加工で中心穴148mm, 予備を含め2枚オーダーして, 送料含め2000円ちょいでした.

ネジ穴あけやナット逃しの切り欠き作りは現物合わせでDIY.

4 → 主鏡セルのネジを通す穴にスペーサを入れてガタを減らす.
主鏡セルの光軸調整ネジ(M5)が通っている穴が大きくて(φ7mmくらいある), 主鏡セルの横ズレが起こる問題. ホームセンターでネジコーナーを見てたら, ビスやボルトを通すスペーサーがあって, M5ネジ用に内径5.1, 外径6.3というのがあったので, これを買ってきて入れることでガタを減らしました. 主鏡セルの板厚が6mmくらいだったので長さ5mmちょっとに切って通し, 板の前後から抜けないようにナイロンワッシャを入れてOK.
(ここも写真撮ってたんだけど, ファイルを消してしまったTT)

その他
・斜鏡のスパイダー(支持柱)による光条が長すぎる話があったので, つや消し黒塗料(ターナー ジェットブラック)を塗ってみた. ちょい厚+防反射で派手すぎる光条は抑制できるんじゃないかと思ってます. 要テスト.
・ファインダ台座を接眼部と反対側に増設. これは撮影用には必須と思う.
・鏡筒の外側を銀シートで覆う. 定番の放射冷却防止の術(夜露と乱気流の対策). (ダイソーのキッチン用の防虫シート)

できあがり

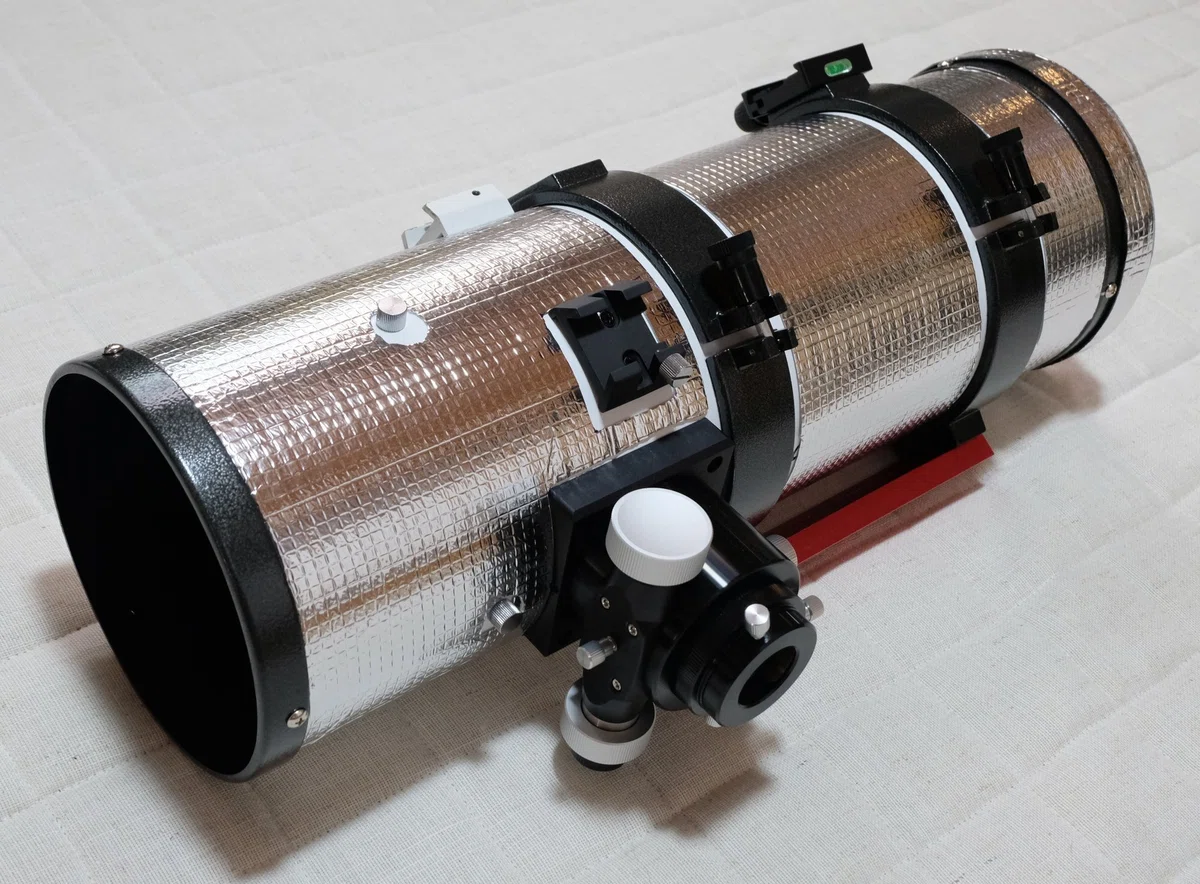

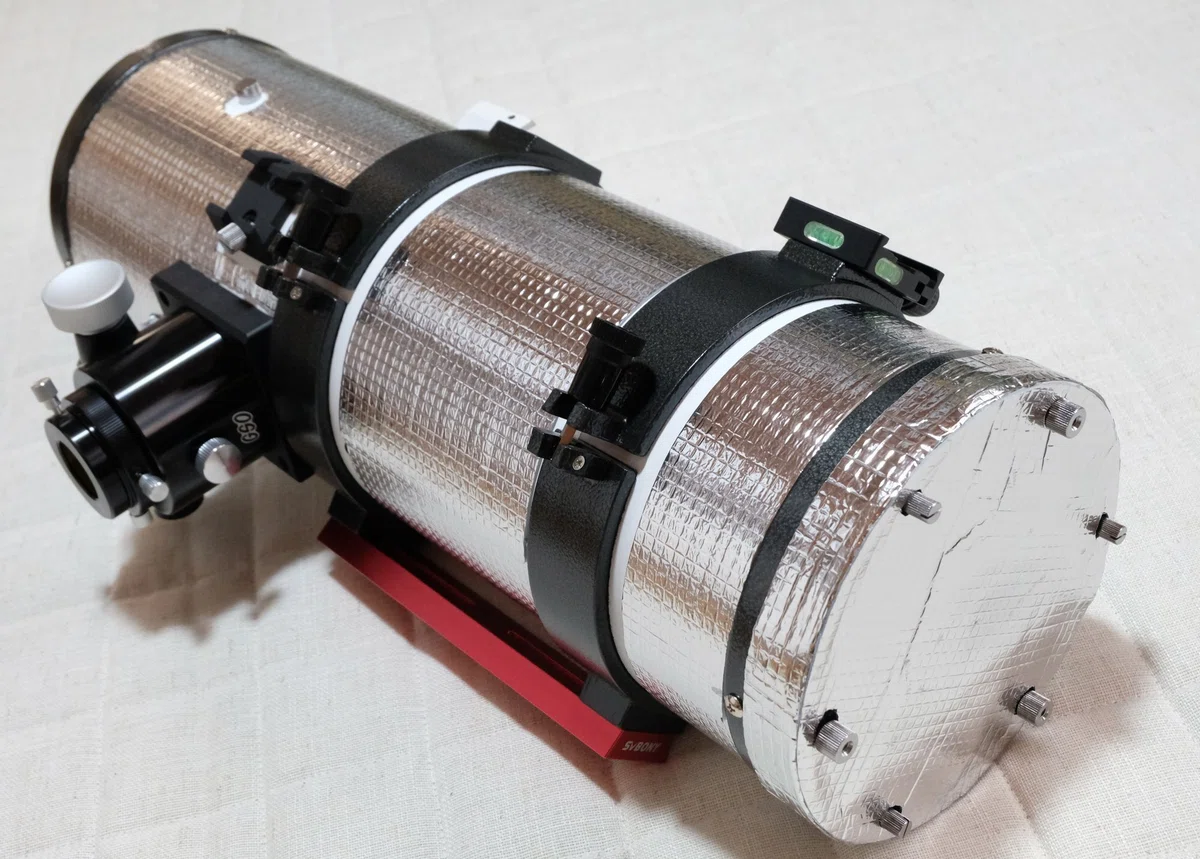

ということで, DIY後の完成形はこんな感じに!

全長58cm, 重量5.7kg. 出っ張りを含んだ断面は28x22cmくらい. 当然ながらR200SSと比べるとかなり小ぶりでハンディ. これが入る機材バッグも見つかり, 運搬もしやすくなりました.

光軸調整をやって星を見てみたところ, とりあえずこと座ε星(ダブルダブルスター)などもきれいに分解でき, 土星の細い輪っかもクッキリしていい感じです. F4ということでフォーカスがかなり敏感な気もする. 写真となると, 周辺減光や像面の傾きなども気になります.

なお, 主鏡の光軸調整はR200SSはちょっとやりにくかった(ほとんど狂わないから調整を頻繁にしない想定かも)のに対し, こいつは工具無しでできてやりやすい感じ.

テスト撮影を近日中に.

【了】

PS: テストの記事のリンクを貼っときます:-)
