連載④⑤の構成について

連載④⑤では冷風機製作に必要な材料・小物・工具類について書きましたが、少々分量が多くなり過ぎたので次の様に分割しております。

連載④
　冷風機製作用の材料と小物
　冷風機製作用の工具

連載⑤
　ダクト製作用の材料と小物
　ダクト製作用の工具

ダクトを作る必要の無い方は、④だけお読みになれば充分です。
しかし、知っておいても損にはならないムダ知識です。ぜひ④⑤ともに、お読みいただけたら嬉しいです。

はじめに

今回から、いよいよ実際の冷風機作りの検討に入ります。
この記事では、冷風機作りに必要な材料・小物・工具を「丸ごと」紹介します。さらに値段も載せておりますので、既にお持ちの物があれば、それだけ費用が節約できる訳です。

逆に、皆様の方で「もっと良い商品があるよ」などの情報をお持ちであればぜひ教えて下さい。（表示価格は'26.6.15時点のものです）

冷風機製作用の資材

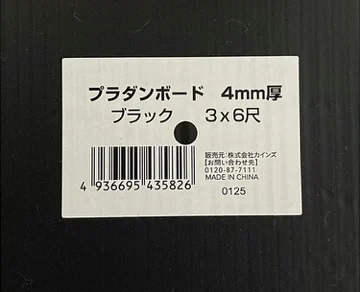

プラダン（プラスチック製のダンボール）（カインズ 980円）

冷風機本体はプラダンで製作します。1800x900（4mm厚）の大きなヤツを１枚だけ使います。（写真１）

似た名前で「ダンプラ」と呼ばれる事もあります。ただし、ダンプラは東罐興業株式会社様の登録商標だったそうですが、現在は抹消されている様です。（詳しい方、お教え下さい）　ややこしいので本記事では「プラダン」で統一します。

プラダンの加工方法は次のリンクをご覧下さい。

●プラダンパーツ．com
　https://www.pladan-parts.com/prosessing/
●プラダンシート．com
　https://pladan-sheet.com/pladan_about/diy/
●収納マン
　https://www.youtube.com/watch?v=4js_B56Gj8I

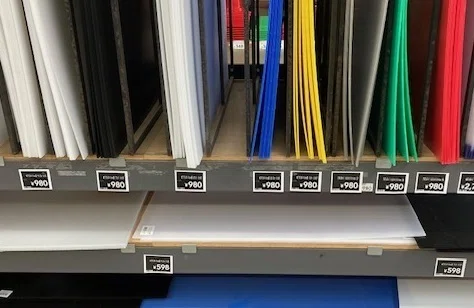

色は案外と多数あります。「色」だけに、色々ですね。（写真２）
売れ筋は、ナチュラル（半透明）、白、黒でしょうか。

エコロ爺は夜型爺さんなので、黒が良いです。白やナチュラルの冷風機に朝日が差込むと、部屋中が明るくなり過ぎて、寝ていられないのです。

「ワシが作ったんは冷風機。目覚まし時計じゃない！」（怒：エコロ爺）

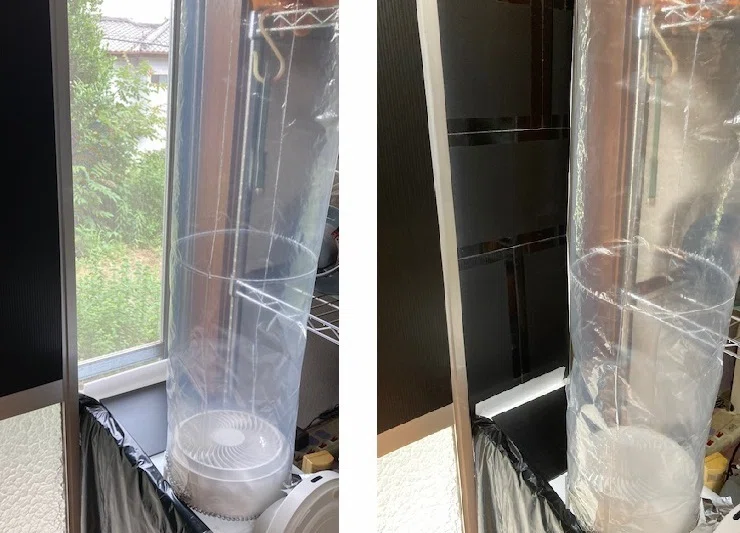

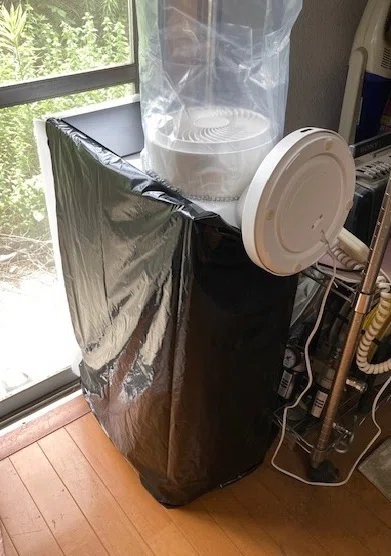

エコロ爺は、冷風機を黒ポリ袋で覆ってしまいました。（写真３）　今回のNote投稿は良い機会です。黒モデルに作り直すつもりです。

朝型の人は何色を使われても大丈夫だと思います。
それにしても、黄や赤の用途は何なのでしょうか？謎です。
AIに訊いてみると、「工場内の安全管理」「製造物の良／不良の仕分け箱」等の用途があるそうです。なるほど。便利な世の中になりました。

【質問コーナー】
太郎）エコロ爺。ダンボールではダメなのか？
エコロ爺）ダメとは言えんわな。　ワシも昔はダンボールを使っておった。　様々なサイズの冷風機を作っておったので、使い勝手が良かったんじゃ。　でもじゃ、雨が降ると大変な事になる。　じゃあ、ラッカースプレーで塗装して防水するか？　うんにゃ。スプレーは１本千円以上するんで、コスパは悪いし、ダンボールのリサイクルも出来んくなる。
昔は適当なサイズが分からんかったんで、試行錯誤したんじゃが、今はワシがサポート役じゃ。安心せい！　近々図面を公開するんで、その通りに作れば基本形が出来上がるゾ。　じゃから、最初からプラダンで作るのが、近道なんじゃ。

太郎）なるほど、リサイクルの事も考えておかないとダメなんだね。
　じゃあ、プラダンのリサイクルはどうするの？
エコロ爺）ううっ…着色されとるでなぁ。燃やすしかないじゃろ…。

（エコロ爺もまた、内部矛盾の狭間に迷い、苦悩する一人なのであった）

工作台

ここで一旦、冷風機の話題から離れます。実は大切な事を説明しておりませんでした。最初にご紹介したプラダンで冷風機を製作するのですが、あまりに巨大（1800x900mm）で工作が大変です。

エコロ爺さんの家は準ゴミ屋敷状態なので屋内での工作は不可能です。駐車場か庭で材料を切り出し、充分小さくしてから屋内（風呂場）で工作する。そんな流れで製作します。
この時に使用する作業台の代替えとなるものをご紹介します。

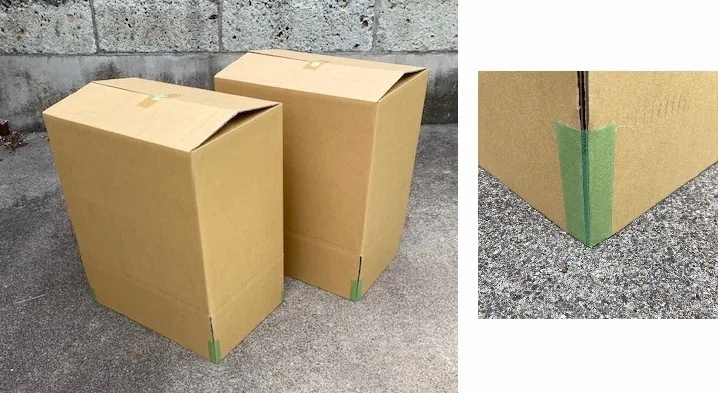

ダンボール大（単価 約500円。２ケ必要）

近所のダンボール工場で譲って貰いました。
大きさは、600x500x400(mm)です。（写真４左）　端っこを養生テープで補強しています。（写真４右）
もちろん雨の日は使えません。
また、使わない時は折り畳んでおけるので場所を取りません。

スタイロフォーム（代替え品、980円～）

ダンボールの上に置いて、天板とします。この上でなら、カッターでプラダンを切断しても、ダンボールに傷は付きません。

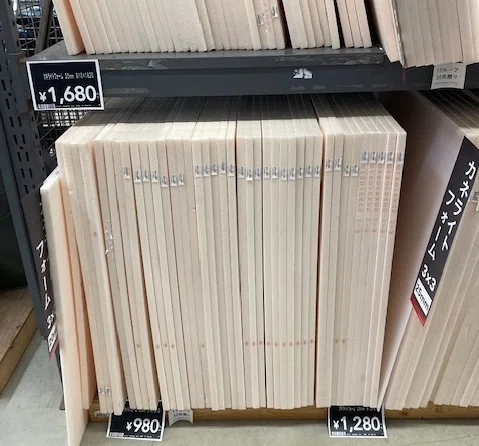

値段を調べるために、カインズホームに行ったのですが、売られていませんでした。聞けば取扱い終了との事です。（写真５）　私は建材のプロではないので、不確かな事は書かない事とします。用途も目的外使用ですし。（フォームの本来の用途は「断熱材」です。）

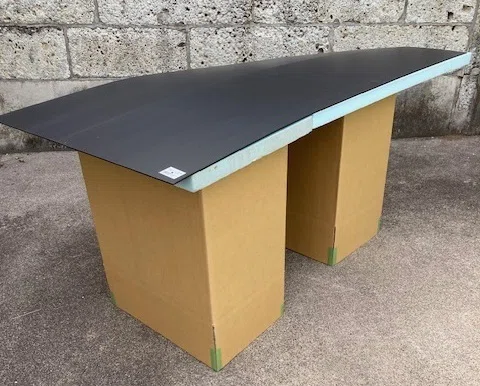

写真６が工作台を使用している様子です。

冷風機製作用の小物

では、冷風機の話題に戻ります。この段落では、冷風機の製作で使用する細々とした材料をご紹介します。

両面テープ(10mm)（カインズ 198円）

これは、今回初めて使います。値段が値段だけに、あまり期待していませんが、どうでしょうか。ダメならスコッチにチェンジですね。

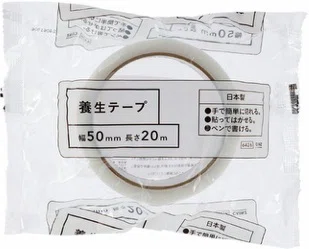

養生テープ（カインズ 248円）

木やダンボールであれば、養生テープはそこそこの接着力があります。しかし、プラダンに対しての接着力は小さいですね。ですから、仮止め程度にしか使えません。あくまでも、「仮止め」と割り切って使って下さい。冷風機作りには、そんなに大量には使いません。

透明OPPテープ（カインズ 128円）

プラダンの組立て時に大量に使用します。冷風機作りのメイン素材です。
プラダンに対しては、養生テープよりも接着力があるテープですが、力（ちから）がジワジワと掛かる部分では、やはり剥がれます。また特定の方向に裂け易い性質があり、要注意です。接着力は強いものの、少々扱い難い感じですね。

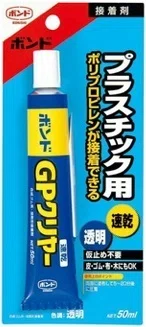

接着剤（カインズ 698円）

プラダン用に使える、貴重な接着剤です。これを使うと、そうそう剥がれる事はありません。取説にあるように「半乾きで接着」「24時間動かさない」で使用して下さい。
接着力は、接着剤＞＞OPPテープ＞養生テープ　、の順です。
本冷風機では設計を工夫し、接着剤をなるべく使わない方針です。それでも一部部材の製作には、接着剤をごく少量使用しています。

もちろん、接着剤で冷風機を組み立てても構いません。
しかし、「冬場はバラして片付けたい人」は、接着剤の使用は避けた方が良いでしょう。「穴明け＋結束バンド」をご検討下さい。
（がーん、1ヶ月前は528円でした。）

ステンレス線(12m)（カインズ 228円）

これは、「封止板」の固定で使います。

写真１２（左）の状態では、雨が網戸を通過し室内に侵入します。そこで、写真１２（右）の通り封止板で網戸を塞ぐのです。封止板は、プラダンの端材を何枚か組み合わせて作ります。

雨が当たるものですので針金は使えませんし、直ぐに劣化する合成樹脂の糸やテープも使えません。そんな理由でステンレス線を使いますが、大量には要りません。２ｍもあれば充分です。

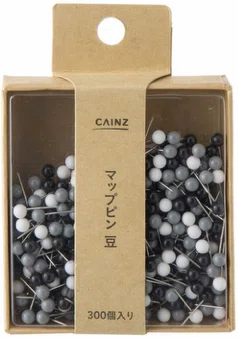

マップピン（カインズ 298円）

元々、ダクトの固定用に買ったのですが、壁には使用困難でした。
今はプラダンの寸法出しに使っています。

冷風機製作用の工具

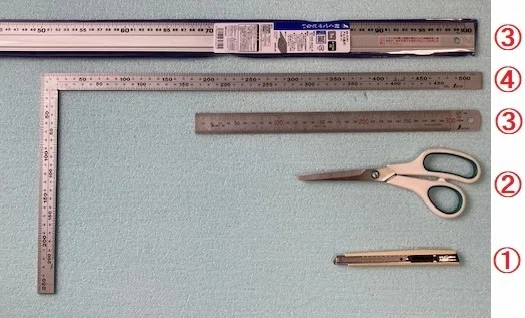

【必須】プラダン用の基本工具は、
　①カッター
　②ハサミ
　③金属製定規（30cm, 1m)
　④曲尺（かねじゃく）
ですね。（写真１４）

【あると便利】　その他にも「あったらイイな」的な工具を紹介します。

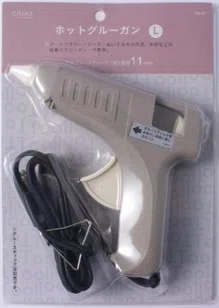

ホットメルト、グルーガン（カインズ 998円）

プラダンの接着に使えなくも無いですが、熱で変形するのが心配です。あまりプラダンには使わない方がいいでしょう。
それよりも、「プラダンと針金の固定」等、接着剤を使っても効果が期待できない箇所に使っています。ほんの少しの箇所なのですが。
それ程に高い物ではなく、DIYで使う機会が多いので、もしお持ちで無いのなら、ご検討をお願いします。

超音波カッター（エコーテック 約５万円～）

これもMUSTではないのですが、プラダンにｻｰｷｭﾚｰﾀを通す大きな丸穴を開ける際に使用しています。
久しぶりサイトを覗いてみると…随分とお高いですね。こんなに高かった？　う～ん、１台あると便利なんですが、ご購入はよくよく、お考え下さい。

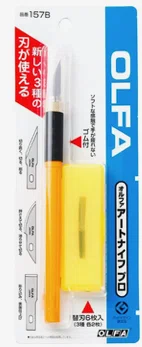

アートナイフ（カインズ 1,480円）

大きな丸穴を開けるには、アートナイフを使う手もあります。先端が尖っているので、超深い切り傷になる危険性があります。慎重なお取扱いをお願いします。

おわりに

今回は冷風機の製作に使う、素材・機材をご紹介しました。DIY好きな方なら、既にお持ちのモノばかりではないでしょうか？
次々と、冷風機作りのハードルが低くなって参りました。もう、「冷風機なんて作らない」という選択肢は消滅したと思いませんか？

次回予告

次回⑤は、「使用資材の紹介（下）」です。
ダクト製作用の資材をご紹介します。
どうぞよろしくお願いいたします。
