はじめに

連載⑥⑦の作業は、次の７ステップに分かれています。

連載⑥
　１．プラダンのクセを知る
　２．プラダンの取扱いを知る

連載⑦
　３．設計図を見る
　４．板取り図を見る
　５．プラダンを買う
　６．運搬する
　７．切り出す

今回⑦の、３～７ステップは、冷風機づくりの中でも最も作業量が多く、完成度を左右する重要な工程です。　集中度MAX！でお願いいたします。
実作業は「屋外で約２～３時間」。そんな作業量ですが、立ちっ放しなので結構、疲れます。今の季節は、熱中症にもご注意下さい。「冷風機を作っていて熱中症になった」なんてシャレになりません。

冷風機の設計図

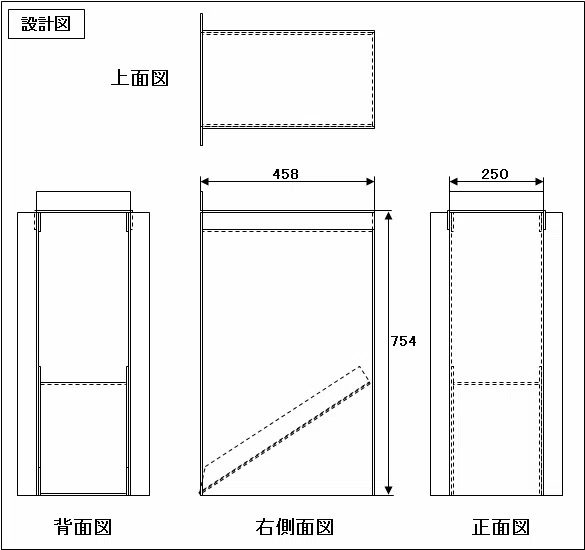

図１が冷風機の設計図です。
（高さ、幅、奥行き）754x250x458mm（突起部含まず）

コンセプト
・幅をｻｰｷｭﾚｰﾀに合わせる
・最大の箱サイズ
・最小限の封止板を確保
・端材の発生は最小に

この４点を念頭において設計しました。
この冷風機モデルをベースにすれば、様々なサイズに変更できます。

でも正直な話、最初に書いたのは板取図です。
プラダン１枚を余さず使い切るために、まず板取りを検討し、箱として成立するかどうかを設計図で確認する、そんな流れです。
ですから、皆様が設計図を使って何かをする…なんて事はありません。
最重要なのは板取図です。

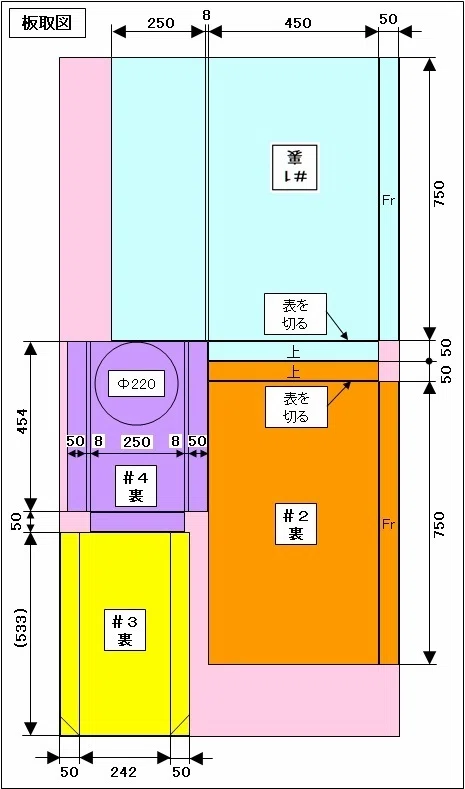

プラダンの板取図

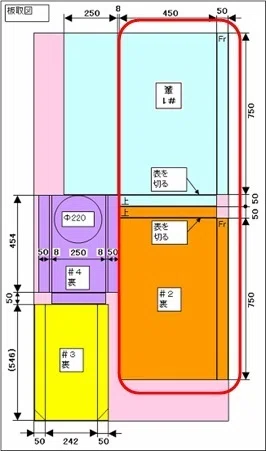

図２が板取図です。プラダンをどの様に切出すかを示す図面です。
４つの部材を切出します。白黒では訳が分かりませんので、色分けして表示します。（実際に塗装する訳ではありません）

水色：「＃１裏」　箱の正面＆右側面（上下逆転に注意）
朱色：「＃２裏」　箱の左側面
黄色：「＃３裏」　箱内部のファンネル兼雨樋
紫色：「＃４裏」　箱の天板
ピンク：端材

「裏」とは、「この面は箱の内側ですよ」という意味です。ですから、プラダンのこの面は、少々キズや汚れがあっても構わない、という意味です。
購入したプラダンの表裏は、キズや汚れの多い方を「裏」と決めて下さい。

ピッチ不均一の対策

連載⑥の「プラダン注意点３」で指摘した、ピッチの不均一が影響しないように対策しています。
図３の赤枠の様に、同じ筋目上から左右の部材を取れば、ピッチのズレを避ける事ができます。この結果、切り出し作業も効率的になります。

しかし、プラダンには「ピッチ4mm」「ピッチのズレ」の特性があるため、毎回、同じサイズの板取りができるとは限りません。冷風機を十台作れば、十台ともサイズが ±2mm程度の差となるでしょう。

ポイント図について

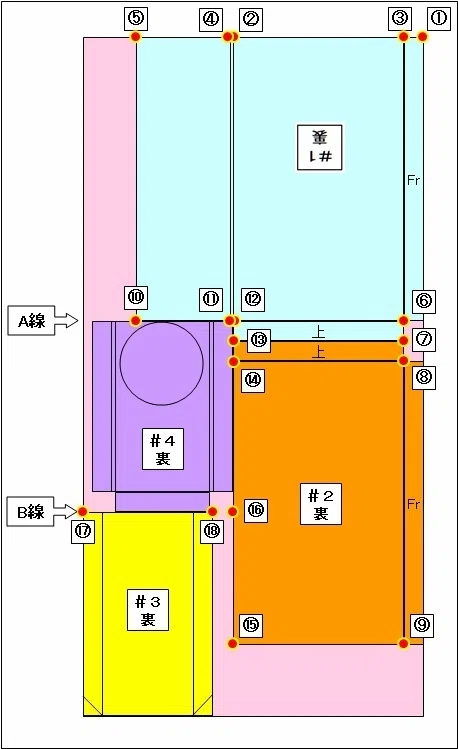

もう一つ重要な図面があります。私が「ポイント図」（図４）と呼んでいる物です。プラダンの、赤丸に相当する位置（図４）にマップピンを刺し、板取りの場所を決めるものです。できれば、この図を印刷して下さい。（白黒印刷で可）

しかし、ここで壁に突き当たってしまいました。ポイントの位置関係をどう皆様に伝えれば良いのか分かりません。
思案の末、次の方法を思い付きました。

ピン位置の表示方法

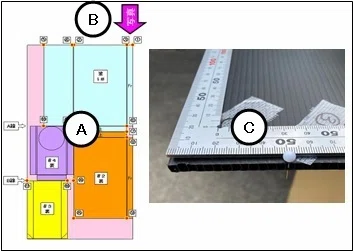

図５をご覧下さい。
・左側【A】には縮小したポイント図
・①点の上に「写真」と書かれたピンクの矢印【B】
・右側には写真【C】

つまり、この図の意味は「①点を矢印の方向から見た様子」となります。
言わば、上下を固定したナビ画面ですね。「ナビ図」と命名しました。
大きな絵なので、スマホでの表示を確認しております。もしも、表示が変な場合はお知らせ下さい。

ここまでご理解いただけたのなら、早速、プラダンを買いにいきましょう！

プラダンの購入と運搬

プラダンには、さまざまな色があります。連載④で書いた通り、夜型の人は「黒」を買っておけば、とりあえずOKです。

１．感電に注意

購入時、プラダンのキズや汚れの有無を確認します。
１枚１枚、棚から引っ張り出して確認します。なかなかの重労働です。
そして、時々「感電」します。
「パッチ～ン」と強めな電撃です。理由は、プラダンを取り出す時に、プラダン同士が擦れ合って静電気が発生するからです。

つまり、プラダンは「プラスチック下敷きの超巨大版」なんです。
小学校で使う下敷きの様な「パチパチパチ」レベルの静電気ではありません。「パッチ～ン」と、とにかくスゴイんです。

では、どう対処するかと言うと、「プラダン棚の金属部分を左手で触れながら、右手でプラダンを取り出す。」　こんな手順で扱えば良いのですが、なかなかの腕力・握力が必要です…。
他には、「湿度の高い、雨の日に買いに行く」方法も有効でしょう。

いずれにせよ、お子様がこんな場面に遭遇する事はありません。もしあなたが強力電撃に見舞われたら、「ふっ、大人になったんだなぁ」とプラスに捉えて頂ければと思います。

２．プラダン運搬のコツ

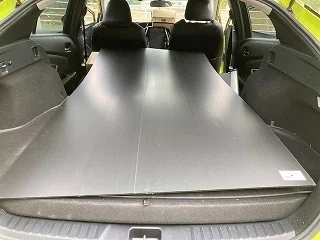

私の車はハッチバック（５ドア）なので、運転席を一番前にずらせば何とか載せられます。（写真１）　でも運転が厳しいです。もし、セダン（４ドア）なら載らないでしょう。

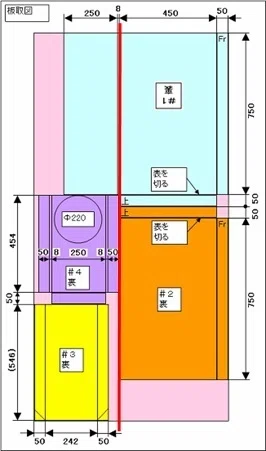

ではどうするか？　図６の板取図をじ～っと見つめます。赤い直線が見えませんか？　そうです！このラインで、「裏面のみを切る」すれば、約半分に折れますよね！

しかも、もう皆さんは、その切断テクニックを習得済です。そうです、連載⑥の演習１、「ハーフカット」（半切）です。
しかも、この切れ目は次の「切出し作業」で活用でき、無駄になりません。

具体的な手順
手順１：プラダンの表裏を観察し、汚れ、キズの多い面を「裏」とする
手順２：プラダン裏側の右上端のリブを原点とする。（ナビ図１、①点）

手順３：原点から右に500mm付近の「リブ間」を選ぶ。（ナビ図２、②点）
（アバウトでもOK）

手順４：②点の筋目を「半切り」します。　（切断ではありませんよ）

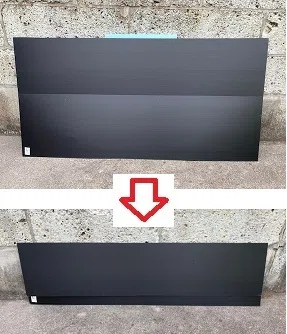

こうすれば、プラダンは幅が約半分になります。（写真２）

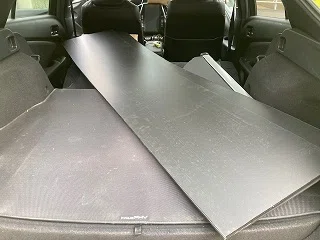

写真３は私の車の様子です。これなら安全運転できそうです。あるいは、助手席を寝かせても良いですね。このサイズのプラダンなら、大抵の車に載せられると思います。

切出し手順

購入・運搬で早くも疲労困憊です。でも、これからが山場ですよ。
ここで、連載④でご紹介した安上がり作業台を用意します。

手順⓪：ラベル付け

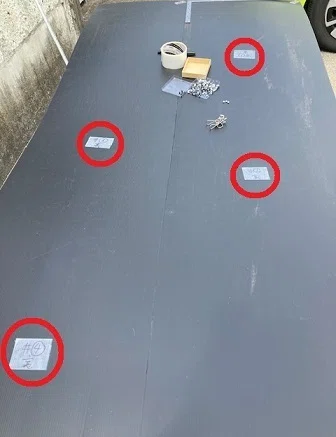

「＃１裏」～「＃４裏」は、実際の切断作業の前に、養生テープに書いて貼り付けておきます。（写真４）板取りしてしまうと分からなくなります。（ホントです。本当に分からなくなります。）
特に、「＃１裏」は上下逆転ですので、ご注意願います。

手順①：寸法出し

ポイント図（図４）の通り寸法を出し、マップピンを刺します。（垂直に刺します）

＜上級者の方へ＞
上級者の方は、板取図（図２）から寸法出しできますが、プラダン独特の「ピッチ4mm」「ピッチのズレ」問題があるので、ナビ図１～１１をご参考になさって下さい。

＜初心者の方へ＞
具体的には、ポイント図（図４）の順番で①～⑱点を決めます。
ナビ図を見ながら、①～⑱の順に位置決めすれば迷いません。
寸法は長手方向は正確に、短手方向はアバウトで良いです。
（ただし、④⑤点は正確に選ぶべきです。幅が決まります。）

養生テープを貼り、番号①～⑱を書きましょう。ミス防止用です。

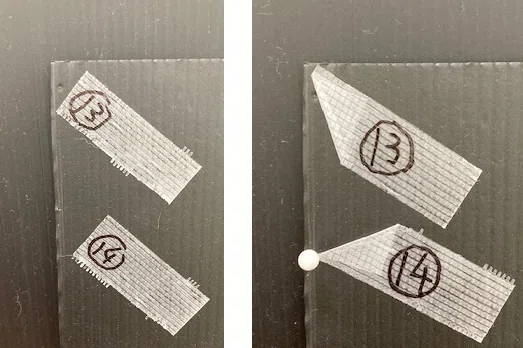

【アドバイス】養生テープの貼り方（写真５）
この記事を書いている時に思い付いたのですが、養生テープの貼り方は、左よりも右の方が分かり易いですね。皆様は、右方式でお願いします。

【ご注意】
なお、ポイント図①～⑤は端っこ なのでピンは刺せません。ここのピンはあくまでも「目安」で、「筋目の表示」が目的です。
寸法の測定は、プラダンの上端から測ります。（例：③～⑥、⑤～⑩の測定など）

では、寸法出し始めましょう！

＜①②は運搬時に実施済＞

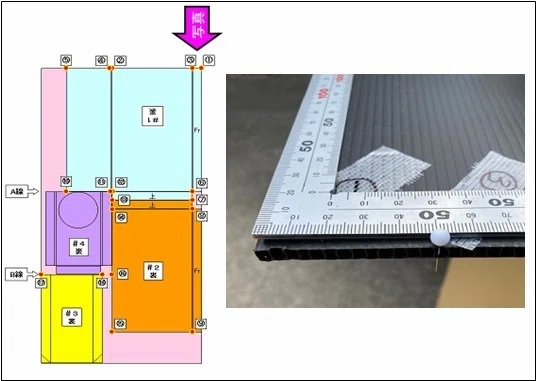

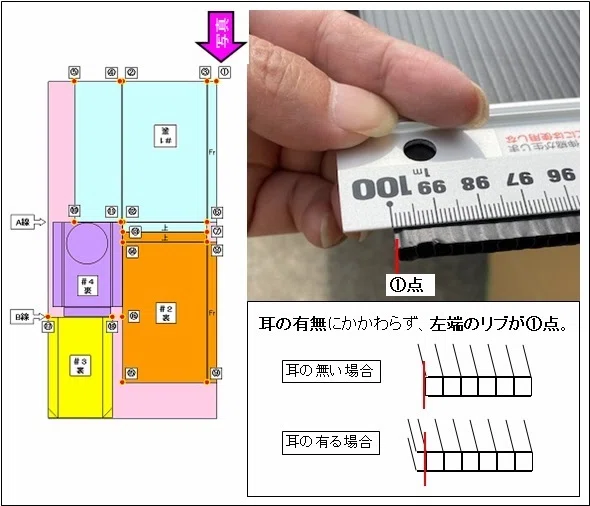

①決め：右上端のリブを原点とする。（ナビ図１再掲）

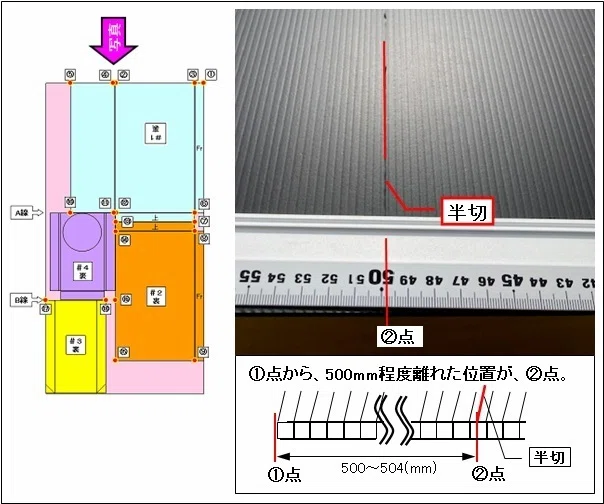

②決め：①から右に約500mm隔てたリブ間（ナビ図２再掲）

＜上辺のライン＞
③決め：①から右に50mm隔てたリブ間（ナビ図３）

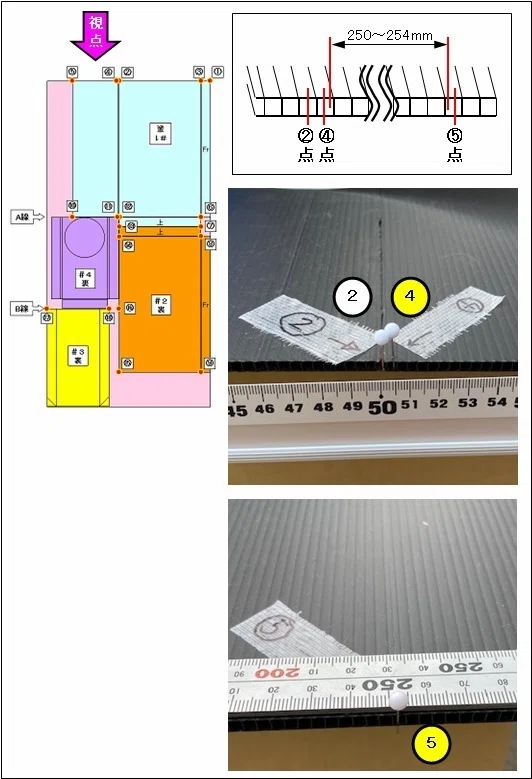

④⑤は冷風機の幅を決める大事な寸法です。ナビ図４上をご覧下さい。
ここは唯一、やや慎重にお願いします。
　④決め：②の右隣にあるリブ間（ナビ図４中）
　⑤決め：④から右に250mm以上隔てたリブ間（ナビ図４下）

＜右端の内側ライン＞（ナビ図５）

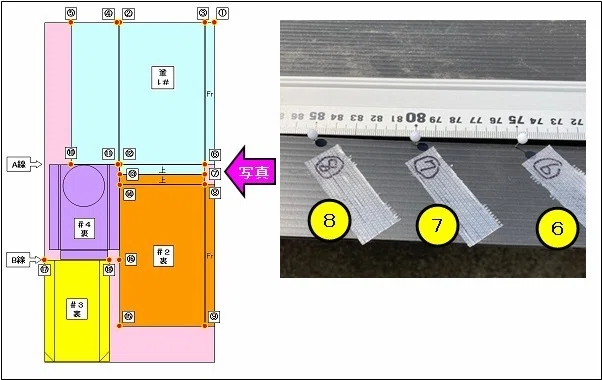

⑥決め：③の筋目をたどり、③から、750mm下がった位置。
⑦決め：③の筋目をたどり、⑥から、50mm下がった位置。
⑧決め：③の筋目をたどり、⑦から、50mm下がった位置。

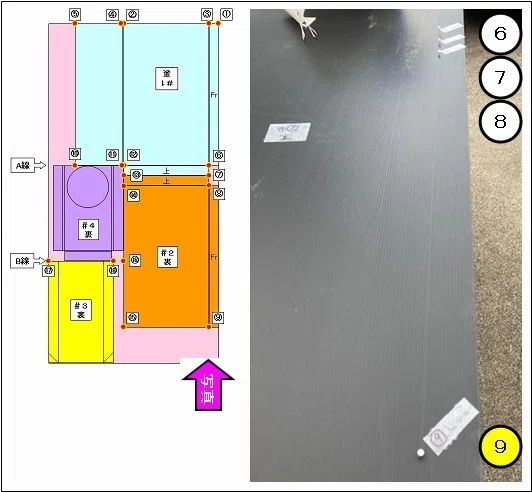

⑨決め：③の筋目をたどり、⑧から、750mm下がった位置（ナビ図６）

＜左端の内側ライン＞

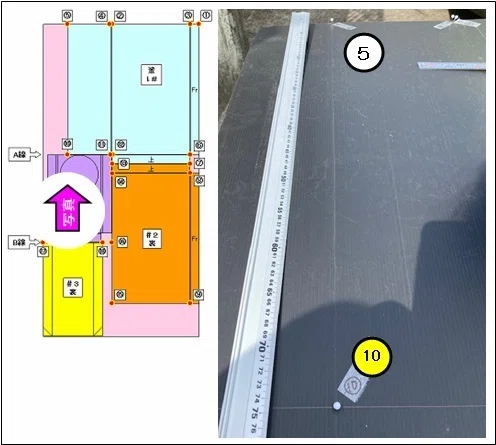

⑩決め：⑤の筋目をたどり、750mm下がった位置（ナビ図７）

＜A線のライン＞
⑥⑩線：⑥から⑩へ向けて、プラダンを横断する線を引く。
　これを「A線」と呼ぶ。（ナビ図８）

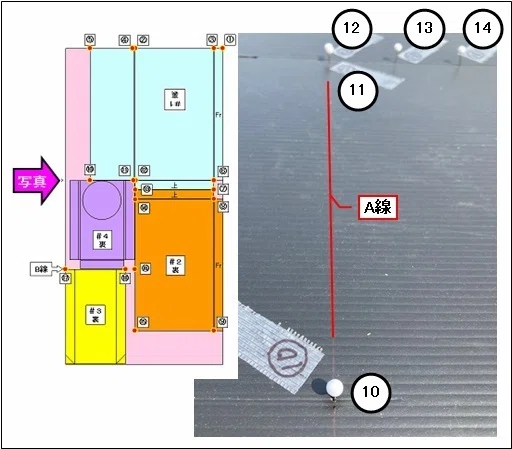

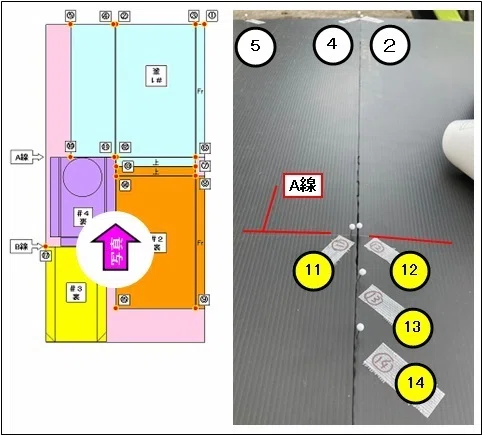

⑪決め：④の筋目をたどり、「A線」との交点（ナビ図９）

＜運搬時の切れ目＞（ナビ図９）
⑫決め：②の筋目をたどり、「A線」との交点
⑬決め：②の筋目をたどり、⑫から、50mm下がった位置
⑭決め：②の筋目をたどり、⑬から、50mm下がった位置

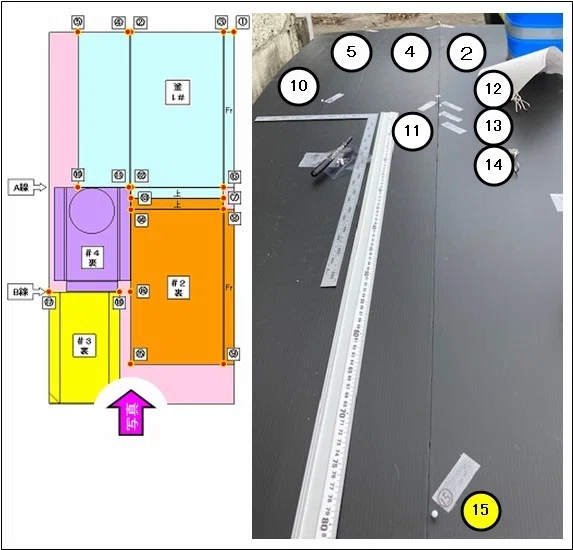

⑮決め：②の筋目をたどり、⑭から、750mm下がった位置（ナビ図１０）

＜＃４用＞

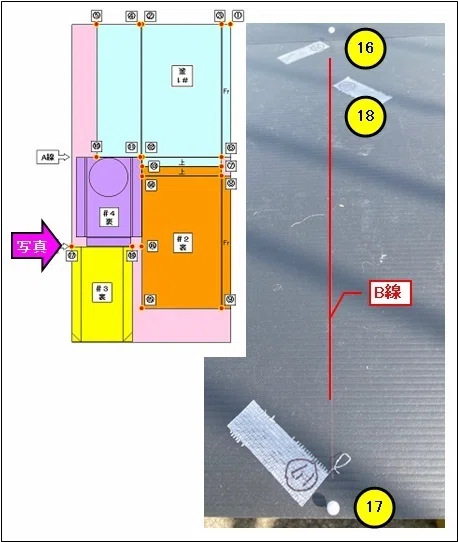

⑯⑰決め：＃４の上端面（A線）から、504mm下がった位置。
この線を「B線」と呼ぶ。

＜＃３用＞
⑱決め：⑰からB線を上へ、342mmの位置。

手順②：ピン抜き

マップピンを全て抜きます。
ピン跡の穴が、カットの目印になりますので、穴が確実に残っている事を確認します。特に⑭は要注意。（図７）（まぁ、⑬から50mm下なのでリカバリーは簡単です）

手順③：切断

切断時は、必ず定規を当てて下さい。
【アドバイス】長いサイズの定規を使う
連載⑥でもご説明した通り、長いサイズの定規を使って切断を行うと、ストロークの度に定規がズレます。こんな時には「洗濯ばさみ」を併用して下さい。（写真６）

「＃１」の切出し
　その１．⑫～⑬を切断。
　その２．線Aに沿って、「プラダンの左端～⑩～⑪～⑫」を切断。
　その３．「⑬～⑦～プラダンの右端」を切断。
　　これでプラダンは、大体、真っ二つになります。
　その４．⑤～⑩を切断。
　　＃１が切出せました。

「＃２」の切出し
　その１．「⑬～⑭～⑮」を切断。
　その２．「⑮～⑨」を切断。
　　＃２が切出せました。

「＃４」の切出し
　「⑯～⑰」を切断。

「＃３」の切出し
　「⑱」の筋目を切断。

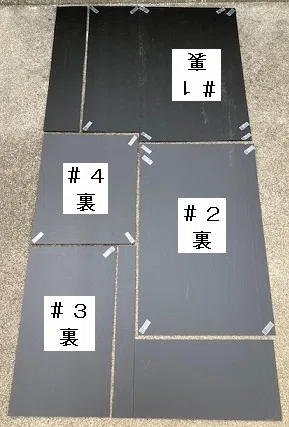

お疲れ様でした。＃１～＃４の全てを切出せました。
後は、屋内で作業できますよ。作業台を片付けても結構です。

それから、端材は捨てずに取っておいて下さい。封止板、その他の使途があります。

（エコロ爺）はにゃ？ 今回、ワシの出番ナシか？
（影の声）爺、すまん。今回は集中度MAX！だ。また次回、頼んます。
（次回、エコロ爺の大活躍にご期待下さい。ノー・プランですが…）

次回予告

次回⑧は、「冷風機の組立て」です。
プラダンを組み合わせ「箱」を組立てます。
どうぞよろしくお願いいたします。
