PCIe基础学习3：TLP 头字段逐字节判读

TLP 格式精讲：头字段逐字节判读

PCIe 协议特性精讲 · 第 03 篇 | 基准：PCIe 5.0（Base Spec r5.0）| 内核：Linux v7.0.0
系列主线：39 篇，一篇一个协议特性——是什么、为什么、怎么工作、怎么测、坑在哪

一、TLP 是什么

TLP（Transaction Layer Packet，事务层报文）是 PCIe 事务层的最小数据单元，读、写、配置、中断消息全装进 TLP 走（Base Spec r5.0）。一条 TLP 由头（Header）、可选载荷（Data Payload）、可选 Digest 组成。头固定 3 或 4 个 DW（12/16 字节）；载荷按 DW 整数倍；Digest 只有 1 个 DW，是端到端 ECRC 校验，头里 TD 位为 1 才带。

02 篇讲过，事务层把软件要做的读写翻译成 TLP，往下交给数据链路层加序列号和 LCRC，再进物理层编码上链路。这一篇不往上追，就盯住这 12/16 字节的头。抓包第一眼就是 Byte0：Fmt 和 Type 决定这条包什么类型、头多长、有没有数据，全挤在一个字节里。硬件解包能做流水线，靠的就是这种自描述设计——接收端不用等整包收完，读 Byte0 就知道包边界在哪。

顺带说清一个边界，抓包两类都看得到，别拿 TLP 的字段去套 DLLP：

• TLP 端到端：经过每个 Switch 都被解析转发
• DLLP 只在相邻两个端口间交换：不跨链路

这篇的目标很实在：拿一条抓包记录，能从头拆到尾，类型、路由、长度、Tag，一眼定。

二、头字段逐字节：Byte0 到 Byte15

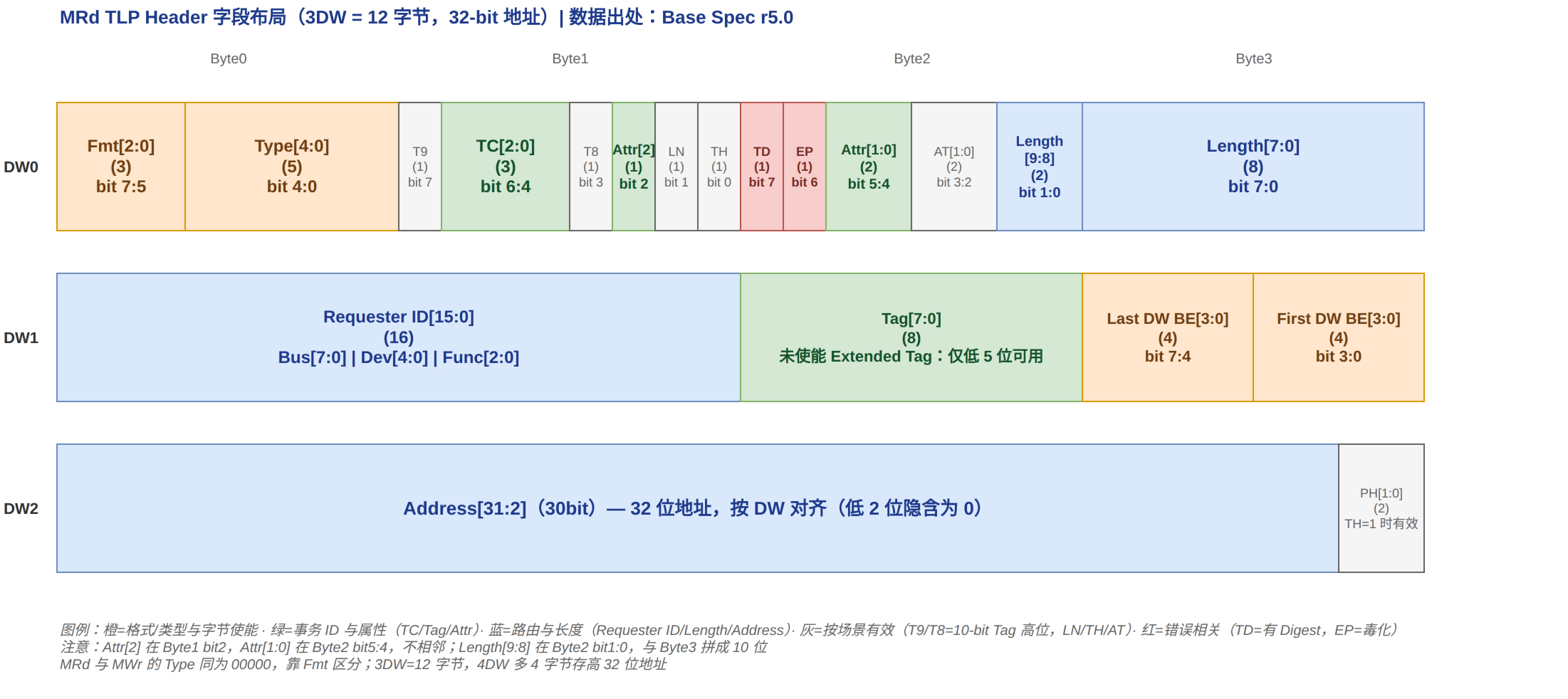

先看 3DW 头的完整布局（4DW 就是在后面多 4 字节存高 32 位地址，其余字段位置不变）：

（数据出处：Base Spec r5.0）

Byte0：Fmt[2:0] + Type[4:0]，一条包的身份证。

高 3 位 Fmt（Format）管格式，低 5 位 Type 管类型：

Fmt 低两位有规律：bit1 = 有没有数据，bit0 = 3DW 还是 4DW。没定义的编码是 Reserved。Fmt=100 是 TLP Prefix，挂在头前面，日常见不到，常见 TPH 提示和 PASID 前缀——PASID 是 ATS 共享虚拟内存用，TPH 是缓存提示，两者不绑定，先知道有这东西就行。

Type 编码全表在 Spec 里二十多行，抓包常用的就这几个：

Byte1：T9、TC、T8、Attr[2]、LN、TH。

从高到低 7 个位：

• bit7 = T9：10-bit Tag 的最高位
• bits 6:4 = TC[2:0]：流量类别，8 个 TC，TC0 默认必支持
• bit3 = T8：10-bit Tag 次高位
• bit2 = Attr[2]：ID-Based Ordering（IDO）
• bit1 = LN：Lightweight Notification 指示位
• bit0 = TH：TLP Processing Hints 指示位

日常抓包 Byte1 基本是 0x00（TC0、无属性），10-bit Tag 没使能时 T9/T8 必须为 0。TC 决定这条包走哪个虚拟通道（VC），QoS 才用得到。注意 Attr 三个位不连续：Attr[2] 在 Byte1，Attr[1:0] 在 Byte2，IDO 是后加进 ECN 的，解头别按连续位读。

Byte2/Byte3：TD、EP、Attr[1:0]、AT、Length。

Byte2 从高到低：

• bit7 = TD：TLP Digest 指示，1 表示包尾带 1 个 DW 的 ECRC
• bit6 = EP：毒化位（Error Poisoned），1 表示载荷被判损坏（头错误绝不毒化转发，EP 只对带载荷的 TLP 有意义）
• bits 5:4 = Attr[1:0]：bit5 是 Relaxed Ordering（RO）、bit4 是 No Snoop（NS）
• bits 3:2 = AT[1:0]：地址类型，非 ATS 场景全 0
• bits 1:0 = Length[9:8]：长度高 2 位

Byte3 整字节是 Length[7:0]，和 Byte2 低 2 位拼成 10 位 Length，单位是 DW。Length 只算载荷不算 Digest；全 0 编码表示 1024 DW，不是 0，也就是说单包载荷最大 4 KB，正好顶到 MPS 的上限。写长度超 MPS 属于畸形 TLP，第四节展开。MRRS 是请求者发起时的约束，超了是配置问题，接收端不判 Malformed。

Byte4-7：Requester ID、Tag、字节使能。

Byte4-5 = Requester ID，16 位 = Bus[7:0] + Device[4:0] + Function[2:0]，lspci 里的 01:00.0 就是它。Bus 号枚举时软件分配，Dev 号看桥下物理位置，Func 号对应多功能设备各 Function；同一块卡多 Function 共用一条链路，谁发的请求靠 Requester ID 区分。Byte6 = Tag。Byte7 高 4 位 Last DW BE、低 4 位 First DW BE（BE = 字节使能）。

Tag 是完成报文回家的钥匙：未完成的 Non-Posted 请求 Tag 必须唯一，Completer 回 Cpl 带同样的 Requester ID + Tag，请求者才能对上号。默认只用低 5 位（32 个 outstanding），Extended Tag 使能后 8 位（256），10-bit Tag 到 768，这三档就是第六节那两个开关。

BE 规则也在这：

• 1 DW 的读：Last DW BE 必须为 0000、First DW BE 必须非 0
• 多 DW 的读：First/Last BE 要连续使能

BE 的存在是为了支持部分字节访问：一个 DW 里只有某几个字节有效，就由 BE 指明；读回的数据里没使能的字节，值未定义。驱动做非对齐访问时这里最容易出幺蛾子，抓包看到奇怪的 BE，先查驱动。

Byte8-11（3DW）或 Byte8-15（4DW）：目标地址。

3DW 头存 32 位地址（Address[31:2]，低 2 位隐含为 0，DW 对齐）；4DW 头 Byte8-11 存高 32 位、Byte12-15 存低 32 位。规则一句话：地址 <4 GB 必须用 3DW，≥4 GB 用 4DW；<4 GB 却发 4DW，接收方行为未定义（Spec 原文：behavior of the Receiver is not specified）。低地址统一走 3DW，别图省事。

三、四类请求 + Completion：头里差在哪

四类事务（Memory、I/O、Configuration、Message，Base Spec r5.0 §2.1.1），再加上对应的完成报文。前 3 个 DW 的结构都一样，差异在 DW2（字节 8-11）和有没有载荷：

几个容易记混的点：

配置请求的 Type0/Type1 区别就在 DW2 的 BDF 位置。Type0 直接给目标 Bus/Dev/Func 加寄存器号，访问挂在桥下第一层的设备；Type1 是发给下游桥的，桥判断目标在不在自己下游，在就转成 Type0 再发。CfgRd0 的 BDF 在 Byte8-9 而不是 Byte4-5，这里抓包最容易看走眼：Byte4-5 永远是发起方自己的 Requester ID。

消息全部 4DW 头，Type 低 3 位 rrr 是路由方式（000 = 到 RC，011 = 广播下行，100 = 本地终止）。隐式路由不配地址不配 ID，靠拓扑相对位置走，这是消息类特有的。最常见的是电源管理（PM_）、错误上报（ERR_）、LTR，发完即走，出错靠 AER 兜底。

完成报文（Cpl/CplD）的头是另一个结构：

• Byte4-5 = Completer ID（谁回的）
• Byte6 = Status[2:0] + BCM + Byte Count 高 4 位
• Byte7 = Byte Count 低 8 位
• Byte8-9 = Requester ID（回给谁）
• Byte10 = Tag
• Byte11 = Reserved + Lower Address[6:0]（第一个使能字节的低位地址）

Status 四个值：

• SC：成功
• UR：不支持请求
• CRS：配置重试，只允许回给 CfgRd
• CA：被拒

BCM 是 PCI-X 遗留，PCIe 不许置它。Byte Count 全 0 编码 = 4096 字节，跟 Length 一个套路。

请求者收到 Cpl 先干一件事：拿 Requester ID + Tag 找对应的未完成请求，找不到就是 Unexpected Completion，多半是 Tag 冲突或对端实现错误。Status 决定后续：SC 收数据，UR 记 Unsupported Request 错误，CRS 是配置重试，软件过会儿重读就行，CA 表示请求被拒。

这里能看出设计逻辑：请求头带"我是谁 + 去哪 + 第几个"，完成头带"谁回的 + 回给谁 + 回了多少 + 从哪个字节开始"。请求和完成完全解耦，隔多少个 Switch 都无所谓，靠 ID 路由回家。

四、字段自洽检查：Malformed 五条

接收端收到 TLP 不是拿来就用，头字段先过自洽检查，一票否决。下面五条，违反任何一条，这条包就是畸形 TLP（Malformed TLP），按规范处理：不得转发、不得响应，能报 AER 就报：

1. TD=1 但包尾没有 1 个 DW 的 Digest；
2. Length 和实际载荷的 DW 数对不上，多了少了都算；
3. 长度超限：MWr 载荷超 MPS（MRRS 超限不在此列，是请求者配置问题）；
4. 地址路由的 TLP 跨了 4 KB 边界（可选检查项，多数实现开着）；
5. 字节使能非法：1 DW 读 Last DW BE 非 0、First DW BE 全 0、多 DW 读 BE 不连续。

这五条看着琐碎，排障里 Malformed 最容易误判：对端收到畸形包直接丢，什么都不回，发送方等不到 Cpl 就报 CTO。你看到的现象是"超时"，根因却是自己发出去的包本身就是畸形的。这坑我见得多了，先查自己包的 Length 和 TD，再怀疑对端。

Malformed 的判定分级：头自相矛盾（前三条）接收端必须处理；4 KB 边界和 BE 连续性是可选检查。验证时先确认被测设备开了哪些可选检查，否则注入的违例包可能被放行，别把实现缺陷误判成自己的问题。上报走 AER，Malformed 属 Uncorrectable 错误，默认 Fatal。

另有两条同源的经典故障，不属于 Malformed：Tag 不唯一会让两个请求的完成报文撞车，收到的是别人的 Cpl，触发 Unexpected Completion；EP=1 的毒化包，接收方丢载荷但事务照常完成。抓包看到 EP=1，往上游数据源查，别在链路上找，链路错走 LCRC 重放，轮不到 EP。

五、版本差异：6.4 把头改了，7.0 没改

本系列基准钉在 5.0（当前产品）。6.0 起引入 Flit Mode，TLP 头是实打实的改动（Base r6.4）：

对验证来说，6.4 最要命的是 NFM/FM 转换：6.0 链路只跑 FM，和 5.0 设备混接要做转换，转换点、丢不丢字段都是测试点。抓包工具解码库要跟着升，拿 5.0 的库解 FM 帧全是垃圾。

7.0 在 TLP 头格式上和 6.4 没有功能变化（Base r7.0 Revision History 原话：7.0 = 6.4 + 128 GT/s + 编辑性修订）。所以 5.0 到 7.0 的抓包升级清单就是 6.4 那一列，不叠加新项。反方向看 3.0：没有 10-bit Tag（4.0 才引入）、没有 LN 位（3.1 的 ECN）、TLP Prefix 只是 ECN 雏形（没有 PASID 前缀）、Locked 事务还在。拿 Gen3 老设备的抓包记录，别按 5.0 的字段表硬套。

六、Capability 锚点：Tag 宽度的两个开关

头字段每个都有对应的配置空间开关，其中 Tag 最值钱，直接决定 outstanding 上限，也就是读吞吐。outstanding 的意义在于延迟带宽积：一次读来回几百纳秒到微秒级，能并行挂多少个未完成的读，决定链路带宽能吃满多少。32 个 Tag 在高延迟链路上往往不够用，这是 Extended Tag 存在的意义；10-bit Tag 推到 768，给高并发场景准备。

PCI Express 能力结构（Capability ID = 10h）里两个寄存器管这事：

Device Control（Offset 08h）：bit8 = Extended Tag Field Enable。配套 Device Capabilities（Offset 04h）bit5 = Extended Tag Field Supported，先看支持再看使能，顺序不能反。这个寄存器还管着约束 Length 的两个值：bits 7:5 = MPS（默认 000b = 128 字节），bits 14:12 = MRRS（默认 010b = 512 字节）。

Device Control 2（Offset 28h）：bit12 = 10-Bit Tag Requester Enable（默认 0）。使能后 Tag 用满 10 位，outstanding 上限到 768。前提是链路上可能收到你请求的设备都得支持 10-Bit Tag Completer，Spec 要求支持 16 GT/s 及以上的功能必须实现它，所以 Gen5 设备基本都能接；真遇到不支持的对端，10-bit Tag 请求会撞出 Unexpected Completion。

lspci 里直接可见：

DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+ RlxdOrd+ ExtTag+ NoSnoop+
        MaxPayload 256 bytes, MaxReadReq 512 bytes
        10BitTag+    ← DevCtl2 使能后显示

ExtTag+ 就是 Extended Tag 已使能，10BitTag+ 是 10-bit Tag 已使能，MaxPayload / MaxReadReq 是 MPS / MRRS 的当前值。抓包看到 Length 超这两个数，回来先对 DevCtl 这一行。多数是软件配置问题，先别怀疑设备实现。

七、三表：故障、测试、判断

故障模式（头字段相关的五类典型故障）：

测试方法（三招够用）：

判断依据（抓包判读四把尺子）：

八、观测命令：抓包第一课的实操

先说清楚一件事：PCIe 没有网卡那种"抓包口"，tcpdump 抓的是网卡驱动经网络栈收发的报文，看不到总线上的 TLP。要看 TLP 只有两条路：协议分析仪（探针插进链路，能看也能改包），或者平台自己的总线调试手段。下面几条命令配合分析仪用：

1. 对 BDF，抓 Requester ID

lspci -s 01:00.0

输出 01:00.0 就是抓包里 Requester ID 的 Bus:Dev.Func 三段，Requester ID = 0100h 就是它发的。

2. setpci 触发 CfgRd，抓完整往返

setpci -s 01:00.0 0.w      # 读 Vendor ID
setpci -s 01:00.0 0x10.l   # 读 BAR0

分析仪挂在 Root Port 口上，这两条命令就是最干净的抓包入门样例：CfgRd0 → CplD(SC)，一趟完整的 ID 路由往返。

3. 练手：一条 MRd 头从头拆到尾

抓一条 1 DW 的 MRd（驱动读 BAR0 里一个寄存器），头 12 字节：

00 00 00 01  01 00 10 0F  00 00 10 00

Byte0 = 0x00：Fmt = 000（3DW 无数据）+ Type = 00000（MRd），读请求。Byte1 = 0x00：TC0、无属性。Byte2 = 0x00、Byte3 = 0x01：Length = 1 DW。Byte4-5 = 0x0100：Requester ID = 01:00.0。Byte6 = 0x10：Tag = 16。Byte7 = 0x0F：Last DW BE = 0000（1 DW 读必须全 0）、First DW BE = 1111（4 字节全使能）。Byte8-11 = 0x00001000：地址 0x1000。谁、读哪、读多少、带什么属性，全出来了。如果抓到的 MRd 是 64 位地址（Fmt = 001），头 16 字节，Byte8-11 是高 32 位、Byte12-15 是低 32 位，其余字段位置不变，拆法一样。

等 CplD 回来再对一眼：Byte4-5 是 Completer ID，Byte6-7 是 Status / Byte Count（SC，4 字节），Byte8-9 回填 Requester ID 0100h，Byte10 回填 Tag 0x10。请求和完成严丝合缝对上，这条链路就是健康的。

分析仪一般直接显示解析好的字段名，但底层能力是这套字节布局。工具坏了、协议版本不对、或者抓的是 6.0 的 FM 帧，手拆就是兜底。

4. 对账 Tag 开关和 MPS/MRRS

lspci -vvv -s 01:00.0 | grep -E "DevCtl|MaxPayload|MaxReadReq"

ExtTag+ / 10BitTag+ / MaxPayload / MaxReadReq 一行对完。抓包里的 Length 和 Tag 宽度，都要能解释到这个寄存器层面，解释不了就是配置或实现有问题。

系列首发：CSDN「PCIe 协议特性精讲」| 基准 PCIe 5.0（Base Spec r5.0）| 内核 Linux v7.0.0
数字均以 Base Spec r5.0 为准（6.4/7.0 差异单列），错误欢迎评论区指出，勘误会更新在文末。
