PCIe基础学习4：事务类型与 Posted 语义

事务类型与 Posted 语义：读慢写快的根

PCIe 协议特性精讲 · 第 04 篇 | 基准：PCIe 5.0（Base Spec r5.0）| 内核：Linux v7.0.0
系列主线：39 篇，一篇一个协议特性——是什么、为什么、怎么工作、怎么测、坑在哪

03 篇把 TLP 的头字段拆完了：Fmt/Type 怎么判类型、Cpl 头里 Status 放哪、Tag 和 Requester ID 怎么配对，全讲透了。这一篇接着回答抓包时第一个冒出来的问题：这条 TLP 发出去，该不该等 Completion（完成报文）？该等的话，等回来的状态对不对？这个问题想明白了，你就能解释一个日常现象——为什么 PCIe 写比读快，还能在排障时一眼分清"设备拒绝了你"和"设备压根没搭理你"这两条完全不同的故障路径。

一、四个地址空间：事务往哪去

先立个总纲。PCIe 的事务按目标分成四个地址空间（数据出处：Base Spec r5.0）：Memory、I/O、Configuration、Message。每一种事务都属于其中一个空间，往对应的地方去。四个空间的定位差别很大：

• Memory（内存空间）：数据搬运主力。读写都允许，目标是"映射到内存地址的位置"（memory-mapped location）。DMA、MMIO 寄存器访问全走这里，日常抓包九成以上是它。
• I/O（IO 空间）：老平台遗留物。x86 的 I/O 端口那套，目标是 I/O 映射位置。新设计基本不碰，规范对它的限制也最严：I/O 请求的 Length 恒为 1 DW、TC 必须是 0，想多传点数据都不行。说白了，它就是给古董设备留的口子。
• Configuration（配置空间）：控制面。设备枚举、BAR 分配、能力结构配置全靠它，承载 CfgRd/CfgWr（Type0/Type1 两种）。软件世界的"开机点名"就发生在这里。
• Message（消息空间）：信令面。从"事件通知机制到通用消息"（规范原文语义），中断、电源管理、错误上报、LTR 这类边带信号全并进 TLP 走，03 篇讲过的 INTx/PM/ERR 消息都归这。它不走地址路由（Vendor-Defined 消息例外），最常见的是发给根复合体或广播，是四个空间里最特别的一个。这个设计省掉了一大把引脚——PCI 时代中断、电源管理、错误上报都是独立的边带信号线，PCIe 全收编进消息 TLP 在链路上走，插槽的引脚数才压得下来。

承载关系一句话：Memory 和 I/O 空间由地址路由的请求（MRd/MWr、IORd/IOWr）承载，Configuration 由 ID 路由的配置请求承载，Message 由消息请求（Msg/MsgD）承载。类型、路由、头长这些 03 篇都拆过，这篇不重复，往后就看一件事——每种请求怎么处理，要不要等 Cpl。四个空间记熟了，抓包第一眼就能答两个问题：这条包去哪个空间、什么类型（Fmt/Type 判，03 篇讲过）；剩下的就是本篇的主题：要不要等 Cpl、等回来什么状态。

二、三分类：等不等 Completion，一眼定

规范把事务按"是否需要 Completion 回报"分成三类：

• Posted：发完就算完。请求离开 Requester 那一刻，事务就视为完成，永不收 Cpl。成员就两个：Memory Write（MWr）和全部消息（Msg/MsgD）。
• Non-Posted（非 Posted）：必须收 Cpl 确认状态。所有读请求（MRd/IORd/CfgRd0/1）、I/O 写（IOWr）、配置写（CfgWr0/1）、原子操作（AtomicOp）全在这边。
• Completion（完成报文）：Cpl/CplD 本身。它不是请求，是 Non-Posted 请求的答复，跟请求配成一对。

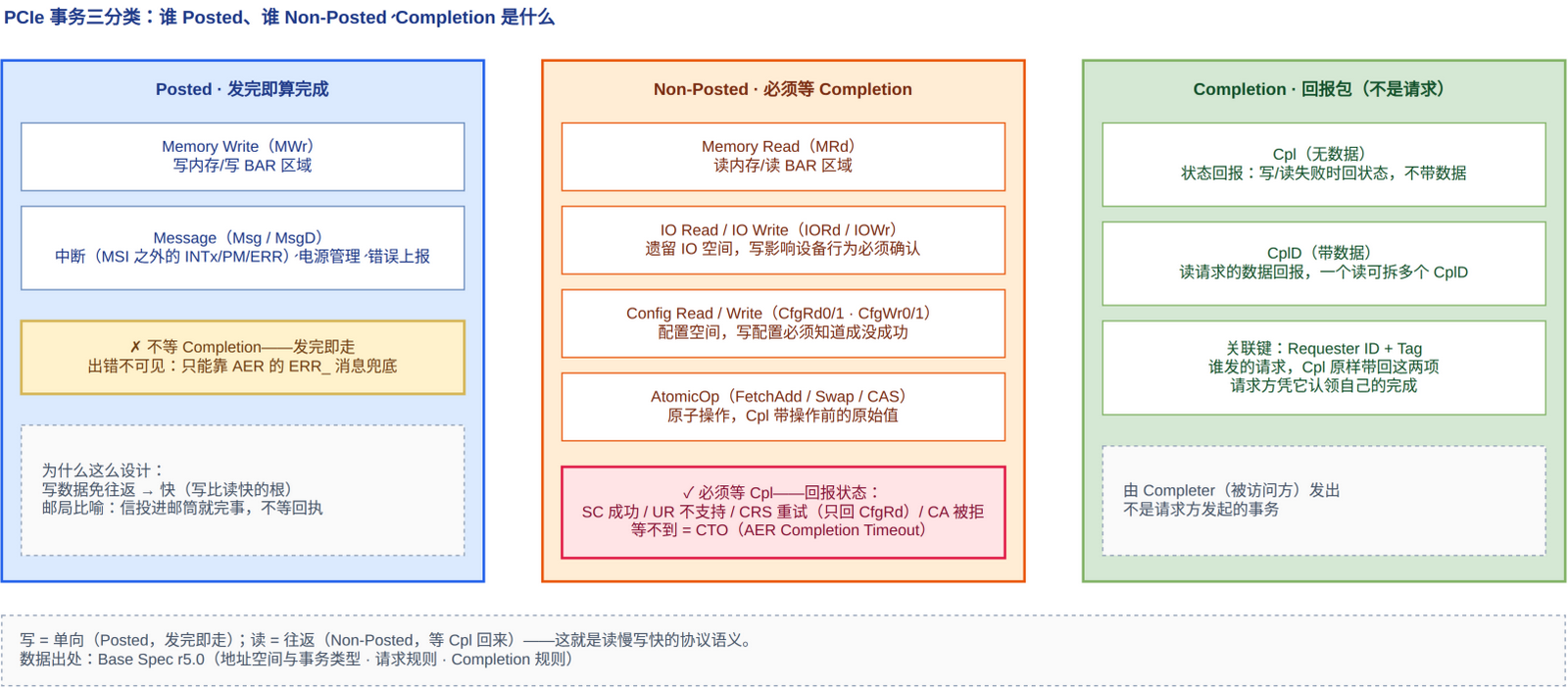

归属关系用一张表钉死：

（示意图，数据出处：Base Spec r5.0）

几个容易记混的点，单独拎出来：

• 读一定 Non-Posted，写不一定。Memory Write 是 Posted，但 I/O 写和配置写是 Non-Posted——同样是"写"，待遇完全不同。
• AtomicOp 是"写"语义，却归 Non-Posted。FetchAdd/Swap/CAS 三型（编码 0 1100 / 0 1101 / 0 1110）都要改内存，但完成报文要带回操作前的原始值，软件拿它做无锁同步，必须等。
• 消息全 Posted。中断、电源管理这些消息发完即走，谁都不等谁。

记住一句话口诀：读必等，Memory 写不等，IO/Config 写必等，消息不等。

三、为什么这么分：Posted 免往返，就是写快的根

分类规则看着简单，背后的设计逻辑值得掰开讲，因为这直接回答"为什么 PCIe 写比读快"。

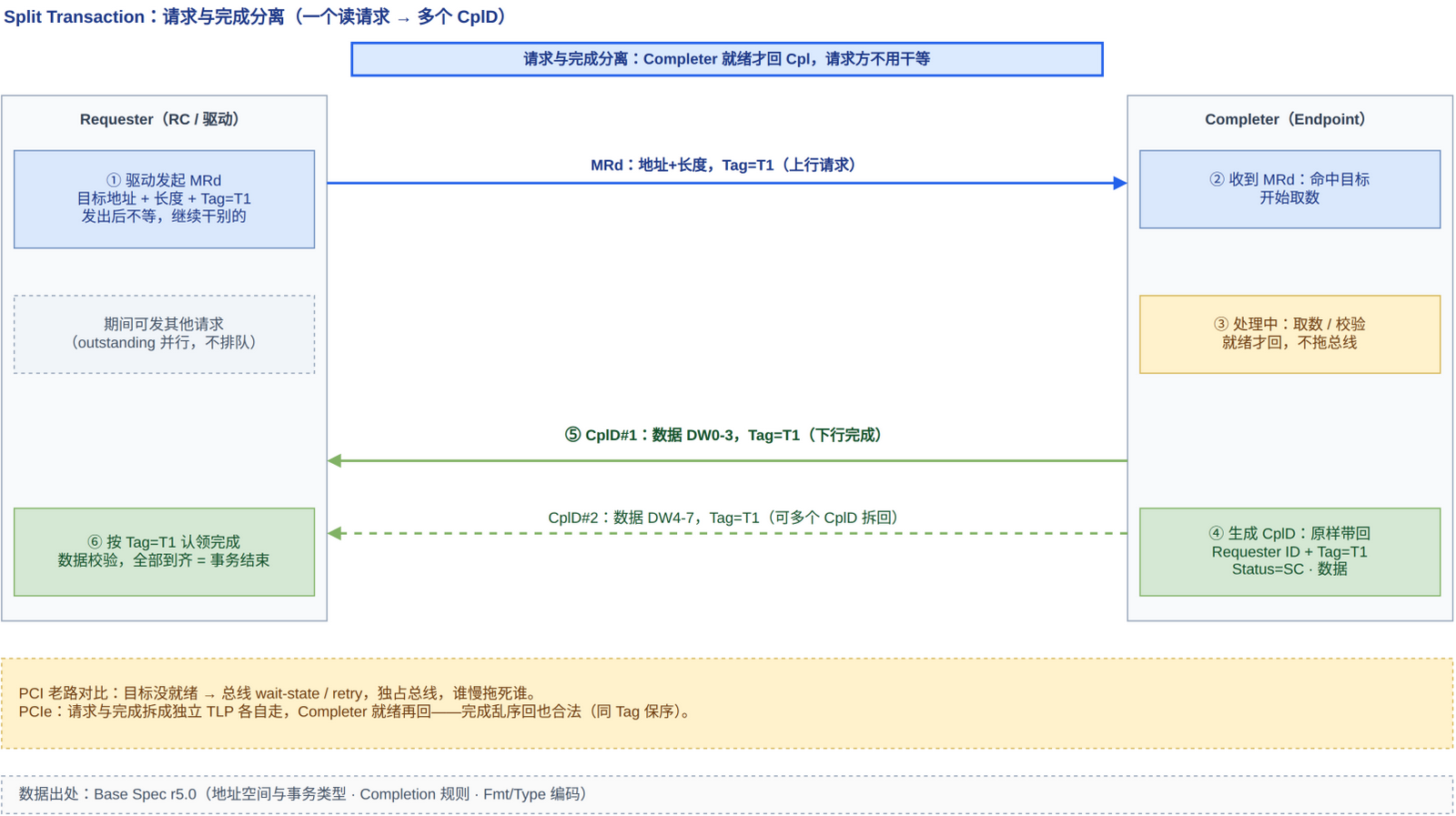

先看读。PCIe 用的是 Split Transaction（拆分事务）协议：请求和完成彻底分离，目标设备收到请求后，等自己就绪了再单独回一个 Completion。这比 PCI 总线时代强多了——老 PCI 处理慢目标用的是 wait-state 和延迟事务（retry），请求方得反复试探目标好了没；PCIe 不用试探，目标好了自己回。作为代价，一次读至少两个 TLP 在路上：请求往上游走，完成往下游回。而且一个读请求可能拆成多个 CplD 回来（载荷上限 4 KB，设备实际常用更小的 MPS），读的延迟就更明显了。

这个模型还带来一个附带好处：目标不用一次只伺候一个请求，可以同时收多个请求、分别响应；Requester 那边也能同时挂多个 outstanding 读，靠 Tag 区分谁是谁——这正是读吞吐的来源，也是 03 篇讲 Tag 宽度寄存器时说的"延迟带宽积"的出处。

（示意图，数据出处：Base Spec r5.0）

再看写。Memory Write 被设计成 Posted，意思是：请求离开 Requester 的那一刻，写就视为完成了。讲 Posted 的语义，业界常用一个邮局比喻，很贴切：寄信就是把信投进邮筒，投进去你就当它送到了，不会站在邮筒边等回执。MWr 发完即走，不占往返时间，也不占返回方向的带宽——返回方向全留给读的 CplD。这就是写快的根：读是"一来一回 + 可能拆包"，写是"单程票"。

代价呢？错误不可见。信可能寄丢，MWr 也可能根本没到、或者到了但写失败，Requester 一概不知道——没有 Cpl 可等。错误只能靠 AER 消息兜底：对端发现异常，发一条 ERR_ 消息上来，软件再查。这个"发完即走、错了后补"的取舍，规范认为值得：写失败的概率小，为它牺牲每次写都要等确认的时延，不划算。这坑我见得多了——抓包看到 MWr 后面没有 Cpl，先别当故障报，那是设计如此。

那为什么 I/O 写和配置写非要 Non-Posted？因为这两类写影响设备行为：改一个配置寄存器、踢一次 I/O 端口，设备接下来的行为就变了。软件必须确认"到了、没报错"，才能放心走下一步。这层意思说白了：内存写可以接受"数据迟早会到"，I/O 写不行——下一步动作必须等确认到达之后才能做。配置写错了，设备行为全乱；I/O 写丢了，外设状态错位，后面所有读写全跟着错。控制面的事，慢一点也要确认。这是控制面的纪律：快留给数据面，确认留给控制面。这么设计是有原因的。

还有一条很多人不知道的义务在接收端：Posted Request Acceptance Limit——正常工况下，Endpoint 收到 Posted 请求后必须在 10 μs 内接受并返还对应的流控信用。Posted 快不是发送方单方面快，接收端也不能赖着不收，两边都有规矩。

四、Completion 语义：回来的完成报文怎么读

Non-Posted 请求发出去了，Cpl 回来，怎么判断对不对？三个层次：状态对不对、是不是回给我的、回齐了没有。

第一层：Status 状态值。 03 篇讲过 Cpl 头里 Status 字段的位置，这里讲语义——什么场景该回什么值：

• SC（成功）：正常完成。读带数据（CplD），写不带数据。
• UR（不支持请求）：地址没命中 BAR、请求类型不支持、路由出错。抓包看到 Cpl(UR)，先查地址归属和类型支持，这是"被明确拒绝"。
• CRS（配置重试）：目标设备忙，让软件过会儿再读。条文上它只允许出现在配置请求的完成里，实践中基本只见于配置读（CfgRd）——CRS 出现在非配置请求的响应里属于非法，接收方可选上报 Malformed。
• CA（Completer Abort，被拒）：请求被 Completer 终止（比如目标功能不可用），跟 UR 的区别在语义上，抓包判读看 AER 报的是哪一类。

第二层：是不是回给我的。 完成报文的关联键是 Requester ID + Tag：Completer 回 Cpl 时原样带回请求里的这对值，Requester 拿它找自己挂起的未完成请求。找得到，正常；找不到对应请求的 Cpl，就是 Unexpected Completion 错误——多半是 Tag 冲突、对端重复回包或者完成方发错。

第三层：回齐了没有。 拆几个 CplD 回来，由 Completer 决定：它按自己的 MPS 把请求的数据切成若干块，每块一个 CplD，读 4 KB 数据、MPS 256 字节的设备，就是 16 个 CplD 排着队回来。规则是：

• 同 Tag 的多个 CplD 必须按地址顺序返回，中间不能乱（同 Tag 保序）
• 第一个 CplD 的 Lower Address 由请求的 First DW BE 算出来；后续拆分 CplD 的 Lower Address 恒为 0——这是正常设计，抓包看到拆分包 Lower Address 全 0 别当 bug（唯一例外是 RC 的 RCB=64B 时 bit6 按 64B 对齐翻转）
• 出错即终止拆包：任何一个 Cpl 出错（Status 非 SC），这个 Cpl 就是该请求的最后一个完成报文，Completer 不得再发后续 CplD。抓包看到 Cpl 数量少于请求折算的预期数，先看 Status——出错少包是正常，没出错少包才是真丢
• 收齐才算完成：多 Cpl 的请求必须收齐所有 Cpl，收了一半就判定成功是软件 bug

这里必须把两条故障路径分清楚，排障全靠它：

这是两个不同的 AER 位、两条不同的故障路径：CTO 是"没搭理你"，UR 是"拒绝了你还告诉你为什么"。驱动日志里看到 Unsupported Request 和 completion timeout，先分清是哪个，再决定往哪查。

五、版本差异：6.4 加了三个新东西

本系列基准钉在 5.0。6.4 在事务分类上动了三处：

另外 6.4 在 Flit Mode 下完成关联规则也有扩展（完成带 TC 参与匹配、AtomicOp 头格式变化），做 6.0 产品时，完成关联的测试逻辑和抓包匹配器要跟着升级。

7.0 在事务分类上和 6.4 没有功能变化（数据出处：Base r7.0：6.4 + 128 GT/s + 编辑性修订）。所以 5.0 产品的知识直接能用，做 6.0 产品时把上表当升级清单逐行对照。

六、三表：故障、测试、判断

故障模式（Posted/Non-Posted 相关的五类典型现象）：

测试方法（四招够用）：

判断依据（抓包判读五把尺子）：

七、观测命令：把 Posted 和 Non-Posted 抓出来

1. MWr vs MRd 行为对比（最直观的一课）

分析仪挂在 Root Port 口上，驱动分别做一次内存写和一次内存读（写 BAR 一个寄存器、再读回来）：

• MWr：只看到上行一条包，没有下行 Cpl。写完成。
• MRd：看到上行 MRd，然后下行一个或多个 CplD。读完成。

两趟抓完，Posted 和 Non-Posted 的差别就刻在脑子里了：写是单程票，读是往返票。

2. 越界读：让目标回 UR

devmem2 0xffffffff   # 对 BAR 外地址发起读

设备枚举正常、BAR 已配的前提下，对 BAR 外地址发 MRd，目标会回 Cpl(UR)。动手前先 lspci -vvv 看 BAR 范围，把越界地址算准再打。这一条的意义在于验证"拒绝"和"无响应"是两回事：有 Cpl(UR) 回来，说明地址解码链路是活的，只是这个地址没归属。

3. 停目标：复现 CTO

把目标设备的响应停掉（拔卡、把目标功能禁掉、或者用支持错误注入的测试设备），再发 MRd。这次什么都等不到，超时后 dmesg 报 completion timeout，AER 里是 CTO 位。和上一条对比着做，CTO 与 UR 的判别就牢了：有 Cpl 看状态，无 Cpl 看超时。

4. 大读拆包：验证保序

把 MRRS 配大（DevCtl 里配置，默认 512 字节，03 篇讲过），发一个大块读。分析仪上能看到一个 MRd 对应多个 CplD，同 Tag 的 CplD 按地址顺序返回，后续拆分的 Lower Address 是 0。看到这些，说明拆分和保序都正常。

系列首发：CSDN「PCIe 协议特性精讲」| 基准 PCIe 5.0（Base Spec r5.0）| 内核 Linux v7.0.0
数字均以 Base Spec r5.0 为准（6.4/7.0 差异单列），错误欢迎评论区指出，勘误会更新在文末。
