PCIe基础学习2：三层职责与三类包

协议栈全景：三层职责与三类包

PCIe 协议特性精讲 · 第 02 篇 | 基准：PCIe 5.0（Base Spec r5.0）| 内核：Linux v7.0.0
系列主线：39 篇，一篇一个协议特性——是什么、为什么、怎么工作、怎么测、坑在哪

一、三层协议栈：每层到底干什么

上一篇立了框架：事务层谈 TLP（语义），数据链路层谈 DLLP（可靠），物理层谈比特（信号）。这篇把每一层的职责边界划清楚，划清楚之后，出问题先判哪一层就有依据了。

1.1 事务层：把"要干什么"写成 TLP

事务层的核心职责是 TLP 的组装和拆解：设备核心要读一个地址，事务层把它打包成 MRd TLP；收到一个写请求，事务层解包交给设备核心。读写意图、地址、Tag、长度这些语义信息，全在这一层翻译成报文格式。

但组装拆解只是表面，事务层真正值钱的是三件事：

• credit 流控：给对端报自己有多少接收缓冲（Header/Data credit），对端按 credit 决定能发多少 TLP。这是 PCIe 不发 retry 就能避免对端缓冲溢出的根子。
• 排序规则：PCI/PCI-X 兼容的 producer/consumer 排序模型，加上 Relaxed Ordering、ID-Based Ordering 两个扩展。
• 路由决策：TLP 头里带目标信息，Switch 靠它把包转到正确的出口。

我常跟人讲一句话：事务层管"邮局寄什么、往哪寄"，它不知道也不关心底下电线长什么样。

1.2 数据链路层：给 TLP 上保险

DLL 夹在中间，职责一句话：把 TLP 可靠地搬过一条链路。具体手段三层：

• 序列号（12 bit，0~4095 循环）：发现"整个 TLP 丢了"
• LCRC（32 bit）：发现"TLP 坏了"
• Ack/Nak + 重放：收方验不过就回 Nak，发方把 Retry Buffer 里的副本重发

这几个数字记牢：12 bit 序号、32 bit LCRC、重放最多 4 次失败就强制进 Recovery（REPLAY_NUM 计数）。重放风暴看到第 4 次失败掉链子，先怀疑信号质量，别去查协议逻辑。

DLL 还收发 DLLP：Ack/Nak、InitFC1/2、UpdateFC、电源管理请求，全是链路管理消息，8 字节固定，带 16 bit CRC。

1.3 物理层：把字节变成差分信号

物理层是所有"看不见的麻烦"所在。它分逻辑子块和电气子块：逻辑子块管加扰、编码（8b/10b 或 128b/130b）、并串转换、链路训练；电气子块管驱动、接收缓冲、阻抗匹配。

物理层对上层有个重要承诺：上层传下来的字节流，不管底层是 2.5 GT/s 还是 32 GT/s、NRZ 还是以后的 PAM4，DLL 和 TL 都不需要改。Spec 原文意思（中译）：“未来的速率、编码或介质只会影响物理层的定义”（）。这是 PCIe 从 Gen1 到 Gen5 速率涨 12.8 倍而软件生态不崩的结构性原因。

1.4 为什么要分三层：替换一层不重写全栈

分层不是 Spec 作者的洁癖，是工程取舍。三层各管一摊：TL 管"做什么"（语义），DLL 管"没丢没坏"（可靠性），PHY 管"比特到位"（物理传输）。好处是每一层只对上下邻居负责，换掉任何一层的实现，另外两层不用动——Gen3 换 128b/130b 编码的时候，TL 和 DLL 的报文格式一个字节都没改；将来换 PAM4，软件模型同样不受影响。

注意 Spec 自己点了一句：分层是架构描述，不约束具体实现。意思是硅片里三层可能是一坨逻辑，也可能拆成不同时钟域，Spec 不规定。但对验证工程师，这个模型就是排查地图：现象发生在哪层接口附近，就去哪层找证据。

二、三类包：谁在哪层跑

PCIe 里只有三类报文，分清它们各自的"活动范围"，就是分层定位法的一半。Spec 用一句话把边界钉死了，原文意思（中译）：

DLLPs are sent point-to-point, between the two components on one Link. TLPs are routed from one component to another, potentially through one or more intermediate components.

翻译成干活的话：

• TLP 跨链路路由：从发起端到目标端，中间可以过 Switch 一级一级转发。事务层到事务层，端到端。
• DLLP 仅在相邻两端：只在同一条 Link 的两个端口 DLL 之间交换，没有路由信息，Switch 不会转发它。抓包看到 DLLP 出现在不该出现的链路上，那是实现错误。
• Ordered Set 只在 PHY 之间：TS1/TS2 训练序列、SKP 补偿符号，物理层本地消耗，连 DLL 都看不到。

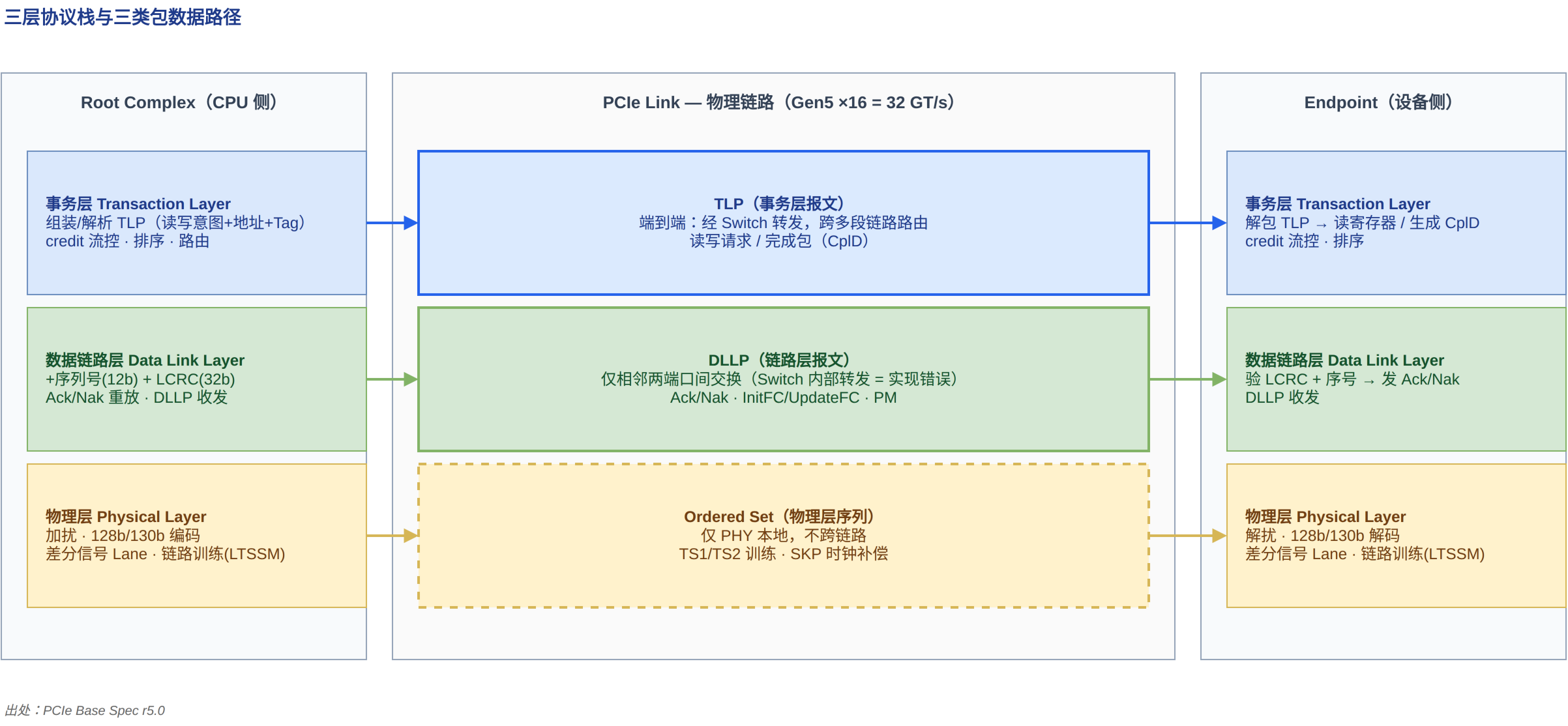

这张图的判断价值在验证时特别大：抓包工具过滤三类包，先看它们在什么位置出现。Ordered Set 刷屏说明链路在训练（LTSSM 没到 L0）；DLLP 正常但没 TLP，说明流控门禁没过；TLP 在但数据错，说明问题出在事务层内部或端到端路径。一个包位置，直接指向一层。

三、层间接口：门禁和帧化

层与层之间不是"递个文件"这么简单，接口上有两件必须知道的事：TL/DLL 之间有流控门禁，DLL/PHY 之间是帧化字节流。

3.1 TL/DLL 接口：FC 门禁

TL 发 TLP 前要过 DLL 的"门"：链路初始化时，双方用 InitFC1/InitFC2 DLLP 交换 credit 额度，InitFC2 交换完，TL 才允许往 DLL 送 TLP。credit 用完了，TL 就得停发，等 UpdateFC 补额度。

验证含义：链路 L0 了但 CfgRd 超时，先抓包看有没有 InitFC2。只有 InitFC1 没有 InitFC2，就是 FC 初始化没完成，TLP 全被门禁挡在发端，跟物理层一点关系没有。这个判断我一年能用上好几回。

3.2 DLL/PHY 接口：帧化字节流

DLL 和 PHY 之间传的是带边界的字节流：DLL 给 PHY 的每个 TLP/DLLP 都标了边界信息（帧化），PHY 原样把字节串搬过去，不解析内容。PHY 只认"这是一串字节，边界在哪"，不知道里面是读还是写。

反过来，PHY 往 DLL 交数据时，要带上物理层发现的错误指示（比如帧错误）。这一层接口决定了：物理层的错（失锁、帧错误）会向上报给 DLL，但物理层永远不会去解释 TLP 内容。

四、版本差异：6.4 的 Flit 模式动了什么

基准钉在 5.0，但验证 6.0 产品前，这一节必须看。6.4 引入 Flit Mode，分层职责有实打实的变化：

两个细节值得单独说：

• Ack/Nak 只在 NFM（Non-Flit Mode）保留。Flit 模式下的链路层重传是 Flit 粒度，TLP 级 Ack/Nak 概念消失。
• Flit 固定 256 字节（Spec 原文 “The flit size is 256 Bytes”），TLP 是变长的，所以要切分/拼装进固定槽位——这也是 6.0 抓包解析和 5.0 思路完全不同的根。

7.0 在分层职责上等于 6.4 加 128 GT/s，本篇主题没有功能变化。

五、Capability 锚点：PCIe Cap 0x10

说了半天层，每层状态在配置空间里有对应寄存器，这就是本系列的 Capability 锚点。PCI Express Capability 结构（Capability ID = 10h）是每个 PCIe 设备的必修课——它在配置空间的位置不固定，靠 0x34 能力指针链定位，lspci 里显示为 Express (v2)。其中两个寄存器跟分层定位直接相关：

• Device Status（Offset 0Ah）：bit0 = Correctable Error Detected，bit1 = Non-Fatal Error Detected，bit2 = Fatal Error Detected，bit3 = Unsupported Request Detected，bit5 = Transactions Pending（还有 Non-Posted 请求没完成）。设备层的错误账本，任何层出问题最终都可能在这里留痕。
• Link Status（Offset 12h）：bit3:0 = Current Link Speed（协商速率），bit9:4 = Negotiated Link Width（协商宽度），bit13 = Data Link Layer Link Active（DL_Active，DLL 状态机的活信号）。链路层的体检报告：速率、宽度、DL 状态一屏看完。

配套的 Link Control（Offset 10h）有两个常用位：bit5 = Retrain Link（写 1 强制重训，进 Recovery），bit6 = Common Clock Configuration（时钟配置，改了要重训）。

验证含义：lspci 里看到 LnkSta: Speed 16GT/s, Width x16，读的就是 Link Status；看到 DevSta: CorrErr+ NonFatalErr- 这类，读的是 Device Status。链路速率不对看 LnkSta，错误归谁看 DevSta 加 AER，两本账别混。实际输出长这样：

Capabilities: [40] Express (v2) Legacy Endpoint, MSI 00
    DevSta: CorrErr+ NonFatalErr- FatalErr- UnsuppReq- AuxPwr+ TransPend-
    LnkCap: Port #0, Speed 32GT/s, Width x16, ASPM not supported
    LnkSta: Speed 16GT/s, Width x16, TrErr- Train- SlotClk+ DLActive+ BWMgmt- ABWMgmt-

注意 LnkSta 行里的 DLActive+：它就是 Link Status 的 bit13，链路层报"我可以传了"。Train- 对应 bit11（LTSSM 不在 Configuration/Recovery）。这些位每个都能对应到一层，分层定位法到寄存器层面就是查这几位。

六、三表：分层定位第一查

分层定位法的完整落地，一张故障表 + 一张测试表 + 一张判断表：

测试方法（按排查顺序）：

判断依据（三态 + 两路径）：

七、观测命令：三行命令对三层

1. 链路状态（物理层 + 链路层体检）

lspci -vvv -s 01:00.0 | grep -E "LnkSta|LnkCap"

LnkSta: Speed 16GT/s, Width x16 是协商结果；LnkCap: Speed 32GT/s 是能力上限。能力是 32 协商是 16，先怀疑训练降速（贯穿本系列的经典案例，第 21/22 篇展开）。

2. 设备错误状态（事务层 + 端到端账本）

lspci -vvv -s 01:00.0 | grep -E "DevSta|CorrErr|UncorrErr"

DevSta: CorrErr+ NonFatalErr- FatalErr- UR- 一行看全设备层错误位。UR 出现先问"谁发的什么请求"，别急着骂对端。

3. 链路层活动（DL_Active 信号）

setpci -s 01:00.0 CAP_EXP+0x12.w   # Link Status 寄存器

Link Status 的 bit13（0x2000）就是 DL_Active，链路层说"我能传了"的信号。枚举不到设备时，这一步能分清"物理层没起来"还是"链路层没就绪"。

系列首发：CSDN「PCIe 协议特性精讲」| 基准 PCIe 5.0（Base Spec r5.0）| 内核 Linux v7.0.0
数字均以 Base Spec r5.0 为准（6.4/7.0 差异单列），错误欢迎评论区指出，勘误会更新在文末。
