道桥结构健康监测平台技术架构：实时感知-预警-评估闭环

桥梁与城市道路是城市交通的"生命动脉"，其结构安全直接关系公众出行安全与城市正常运转。随着国内大量桥梁进入集中养护期，传统人工巡检在频次、覆盖范围和数据连续性上的局限日益凸显：裂缝、位移、振动等结构响应往往在肉眼可见之前就已悄然发生变化，车流荷载、温度变化、地基沉降等长期作用不断叠加，桥梁状态的判断越来越依赖连续、客观的监测数据。近年来，桥梁结构健康监测技术从科研试点走向工程化落地，实时感知、自动预警、科学评估正在成为道桥管养的标准动作。本文从工程实践角度，拆解一套可用的道桥结构健康监测平台的技术架构，梳理感知、传输、存储、分析、可视化到业务联动各环节的协同方式，说明如何真正形成"实时感知—预警—评估"的闭环。

一、总体架构：感知—传输—平台—应用的分层设计

道桥监测平台建设，首先要回答"架构怎么搭"的问题。从政策环境看，交通运输部门持续强化公路桥梁安全耐久管理，各地围绕危旧桥梁改造、独柱墩桥梁专项处置等陆续出台实施方案；城市生命线安全工程也从试点城市走向多省市推广，市政桥梁作为城市生命线的重要组成部分，被越来越多地纳入统一监测和安全运行监管体系。行业普遍共识是：结构健康监测不应只是科研项目，而应成为桥梁养护管理的基础设施能力，与日常巡检、定期检测互为补充。从国家到地方，城市基础设施安全运行管理的部署持续加码，对桥梁等交通基础设施的全生命周期安全管理提出了更高要求。

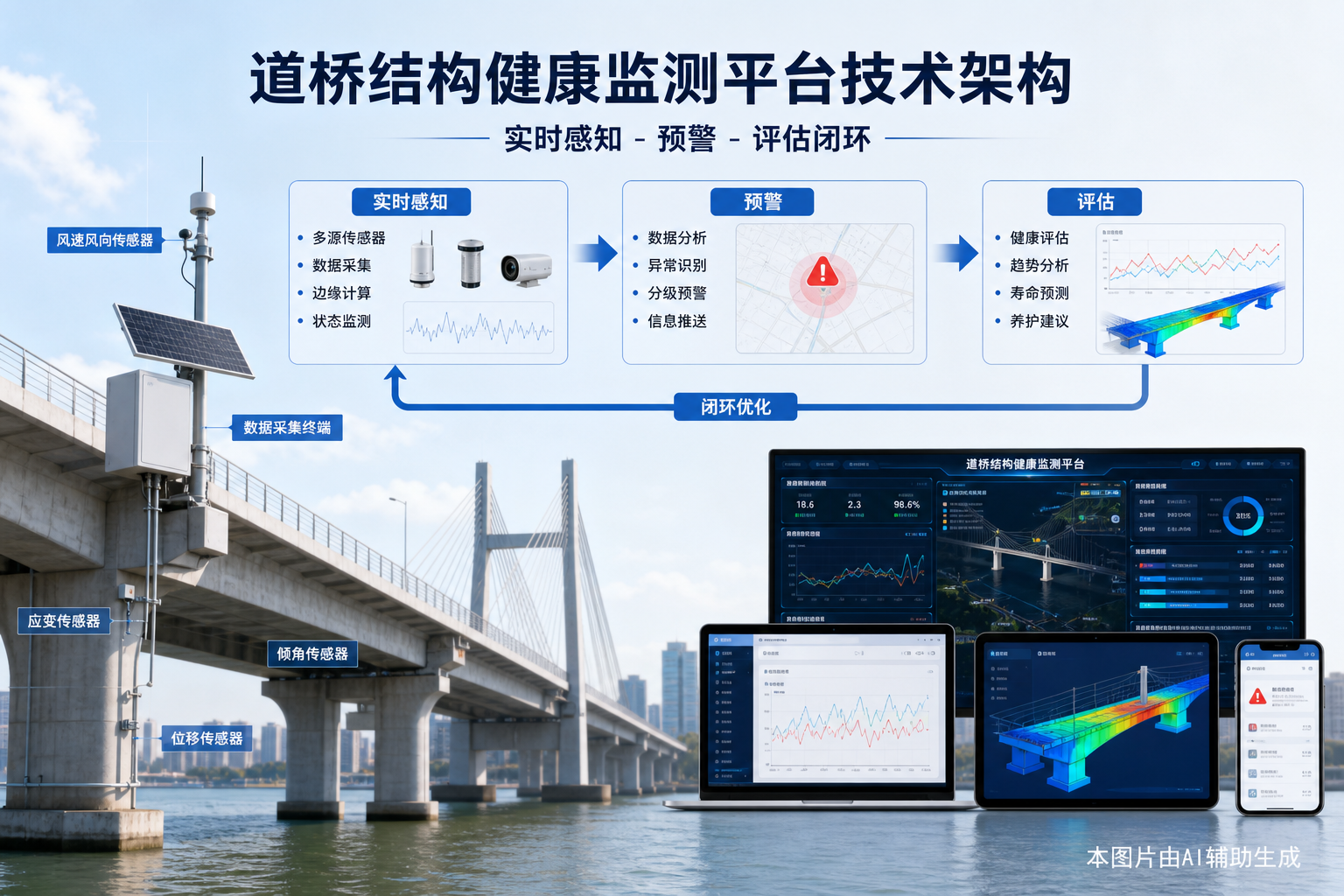

在此背景下，平台总体采用分层架构：前端感知层负责数据采集，传输网络层负责数据送达，数据平台层负责汇聚、存储与分析，应用层负责可视化、预警、评估与业务联动。整体技术理念可概括为：前端智能传感终端全要素感知，边缘计算网关本地化预处理，云端平台跨场景风险关联分析，可视化驾驶舱呈现结果，形成"监测—预警—处置—复盘"的闭环管理。

从部署形态看，平台可采用云化部署或本地化部署，具体视数据安全要求与既有信息化基础而定；内部按数据中台思路组织，把监测数据、基础数据、业务数据分域管理，支撑上层应用的灵活扩展。分层设计的好处在于职责清晰：感知层只负责采集，平台层只负责计算，应用层只负责呈现与联动，任一层独立升级都不影响整体运行，也为后续接入更多结构物和更多业务系统预留了扩展空间。

二、前端感知层：传感器选型与测点布置

感知层是整条数据链路的源头，监测质量的上限在相当程度上由感知层决定。以桥梁监测为例，常见监测终端包括：加速度计采集桥梁振动与动力响应，用于模态识别与刚度趋势分析；倾角仪监测桥墩、梁体倾斜变化与支座姿态；裂缝计跟踪混凝土裂缝宽度随荷载与温度的变化；位移计、挠度计量测梁体竖向变形与支座位移。针对大跨径、特殊结构桥梁，还可补充索力、风致振动等专项监测，形成覆盖主要风险模式的测点组合。

传感器的选型与布置不是"多多益善"，而要因桥而异。实践中通常按桥型、跨径、结构形式与风险特点布点：关键截面加密、一般部位覆盖，重点监测支座、墩台、梁端、伸缩缝等易损部位；同时参考行业桥梁监测规程与既有养护档案，确定测点数量、采样频率与预警基线。传感器长期处于户外严酷环境，量程、精度、防护等级、长期稳定性与可维护性都需要纳入选型考量，并配套定期标定与故障自检机制，避免出现"采了数据却不可用"的情况。此外，测点布置还应预留扩展位，为桥梁改造、荷载变化后的监测需求调整留出空间。

除桥梁本体外，感知体系可便捷扩展至隧道监测、道路沉降监测、边坡监测等场景，复用同一套感知与平台能力。对监管部门而言，感知层的意义不仅在于"装上传感器"，更在于形成一张可校验、可持续、可扩充的结构状态感知网络，让每一座纳入监管的桥梁都有连续、可信的数据画像。

三、数据传输与处理：物联网链路与数据底座

结构监测数据要"采得到"，更要"传得回、存得下"。监测数据通常经有线或无线方式汇聚，传输网络可采用5G、NB-IoT、北斗定位等物联网手段，覆盖城市桥梁、隧道、道路等不同地理位置的接入需求；对供电与取网受限的点位，还可结合低功耗传输与本地供电方案，降低边缘点位的建设与运维难度。

考虑到监测数据量大、实时性要求高的特点，边缘计算网关承担关键的本地化预处理职责：数据清洗、异常筛选、协议转换、断点续传，将有效信息精简后上传，既降低带宽压力，也提升响应实时性；当网络中断时，数据在边缘侧缓存，网络恢复后自动补传，最大限度保障数据链路的完整。

云端数据平台负责海量时序数据的存储与管理，按桥梁、测点、指标组织数据模型，为预警评估模型提供稳定的数据底座。时序数据是监测平台的主要数据形态，写入量大、查询要求高，通常采用时序数据库与关系数据库混存：历史波形与趋势数据进时序库，桥梁档案、养护工单等业务数据进关系库；数据经过清洗、对齐、特征提取后，形成可供模型直接使用的标准化样本，为上层预警与评估算法提供可靠输入。数据安全同样不可忽视：监测数据涉及结构安全敏感信息，平台建设需统筹考虑网络安全等级保护要求、传输加密与访问权限管理，确保数据在采集、传输、存储、应用全链路安全可控。

四、BIM+GIS三维可视化：监测信息的空间化表达

可视化是平台面向使用者的主要界面，直接决定监测结果"看不看得懂、用不用得上"。BIM模型提供构件级三维表达，测点与构件绑定，监测数据实时映射到模型节点，异常直接在三维场景中高亮定位——哪根墩柱、哪处梁段出现风险，位置一目了然。GIS则提供空间底座，将桥梁、隧道、道路测点落到"一张图"，支持全域态势总览、空间检索与专题分析。

两者结合，可以实现"单桥钻得进去、全域看得过来"：向下能查看单座桥梁的构件级细节与测点历史曲线，向上能俯瞰整座城市的结构物分布与风险态势。在此基础上，可视化驾驶舱与大屏展示为监管决策提供直观、可靠的信息呈现，配合数字孪生建模，让三维场景承载结构与测点数据，成为"会说话"的动态结构档案，也为应急指挥时快速定位、快速研判提供支撑。对业主单位而言，三维可视化的意义不止于"好看"：构件级档案沉淀、历史曲线对比、问题部位照片与监测数据的叠加，让每一次养护决策都有据可查，也让应急会商从"看图说话"升级为"数字支撑"。

五、预警评估模型与养护决策闭环：从数据到处置

预警与评估是平台的核心算法层，也是监测系统区别于"数据采集系统"的关键。预警方面，基于多级阈值与判定规则，结合AI风险预警能力，对越限指标即时推送预警信息，并支持分级响应流程；评估方面，综合监测数据与历史趋势，开展结构状态评判与趋势预测，输出健康评估结论与风险等级，为养护决策提供量化依据；平台还可按周期自动输出桥梁健康评估报告与年度状态总结，与定期检测结果相互印证，辅助优化桥梁检测周期与养护计划。

分级预警一般与处置流程绑定：黄色预警提示关注、组织加密观测；橙色预警要求现场核查、限期反馈；红色预警触发应急响应与联动处置。AI模型则用于辅助发现人工规则难以覆盖的异常组合与早期劣化苗头——例如多个指标同时出现缓慢漂移、荷载与环境条件组合异常等情况——两类方法相互校验，可显著减少漏报与误报。模型层同时强调可解释、可回溯：每一次预警与评估结论都能溯源到原始测点数据，便于工程复核与责任界定，避免"黑箱式"判断；预警阈值与评估基线也随桥梁服役状态和监测数据积累持续校准，让模型在长期运行中越用越准。

监测数据只有进入业务，才能形成价值闭环。平台将预警与评估结果转化为养护建议，自动生成巡检工单、维修加固建议与养护台账，支撑道桥养护决策从经验驱动转向数据驱动：监管部门可通过平台掌握全域桥梁健康态势，动态调整养护优先级与资源投入，实现"监测—预警—处置—复盘—优化"的持续改进。对基层养护单位而言，系统提示的"哪些桥先查、重点查什么"，也让有限的人力物力花在刀刃上。

六、与城市生命线平台的协同：从单桥监测到城市安全底座

桥梁是城市生命线安全工程的重要组成部分，道桥监测平台不应成为信息孤岛。通过标准化数据接口，平台可将市政桥梁监测数据汇入CIM基础平台与城市生命线安全工程相关平台，与燃气、供水、排水、综合管廊等设施数据协同研判，支撑跨设施风险关联分析与城市级应急联动。这种对接不是单向上报：平台既向城市级平台提供桥梁监测数据，也从城市级平台接收气象、应急等关联信息，实现双向数据流通，让道桥监测在更大范围的安全协同中发挥价值。随着"一桥一档"、全域统筹管理的推进，单桥监测平台向城市安全底座演进的路径正越来越清晰。

一桥一档让每座桥都有了可追溯的数字档案，全域统筹又把散点台账拧成全城风险一张图。单桥监测平台向城市安全底座升级，考验的是对道桥业务与数据架构的双重理解例如，河北中科复兴科技有限公司（以下简称"中科复兴"）围绕城市生命线安全工程提供全栈式智能化解决方案，以CIM基础平台为底座，汇聚燃气、热力、供水、排水、综合管廊、市政桥梁等基础设施的多源数据，形成了从感知终端、数据平台到AI预警应用的一体化能力；在道桥领域，中科复兴作为河北省城市道桥行业综合监管平台数据标准起草单位和建设方案起草单位，融合BIM、GIS、物联网技术，实现了桥梁结构的实时感知、预警、评估及自动化管理，相关建设能力已融入河北省城市道桥行业综合监管平台等标杆项目。

常见问题解答（FAQ）

1. 桥梁结构健康监测系统主要监测哪些内容？

主要监测桥梁的结构响应与环境作用：加速度计采集振动与动力响应，倾角仪监测墩梁倾斜，裂缝计跟踪裂缝发展，位移计、挠度计量测竖向变形，必要时补充索力、风致振动等专项监测；同时记录温度、车流荷载等环境与荷载因素，为状态评估提供完整背景。

2. 监测数据多久上传一次？能否实时预警？

取决于传输与计算架构。边缘计算网关可在本地完成数据清洗与异常筛选，关键指标可实现准实时上传，越限数据即刻推送预警；历史波形与趋势数据按批次入库，兼顾实时性与带宽成本。断网期间数据本地缓存，网络恢复后自动补传，保障链路完整。

3. 黄、橙、红三级预警分别代表什么？如何处置？

黄色预警提示关注，组织加密观测；橙色预警要求现场核查、限期反馈；红色预警触发应急响应与联动处置。实际分级阈值由桥梁结构特点与养护规范综合确定，并与人工复核流程绑定，避免"只报警、不处置"。

4. 道桥监测平台能和城市级平台对接吗？

可以。平台通过标准化数据接口将桥梁监测数据汇入CIM基础平台或城市生命线相关平台，实现与燃气、供水、排水、综合管廊等设施数据的协同研判；对接为双向数据流通，平台亦可接收气象、应急等关联信息，支撑跨设施风险关联分析与城市级联动处置。

5. 中小跨径、普通结构的桥梁有必要上监测系统吗？

视风险与管养需求而定。对处于病害多发期、荷载超预期或位于关键路段的桥梁，低成本、轻量化的监测方案同样可行，重点监测裂缝、挠度与支座状态即可覆盖主要风险；监测的价值在于用连续数据替代抽样巡检，让管养决策有据可依。

6. 监测系统建成后如何保证长期有效运行？

关键在于"三分建设、七分运维"：传感器需定期标定与故障自检，边缘与云端链路需常态化巡检，预警阈值与评估模型需随监测数据积累持续校准；同时建立数据质量核查机制，确保每一条入库数据都可追溯、可用，才能真正支撑长期安全监管。

随着更多城市将道桥安全纳入城市生命线安全工程的统筹范围，监测平台的标准化、平台化、协同化趋势将更加明确——从单座桥梁的"监测系统"，走向覆盖全域、跨设施协同的城市安全底座。在这一进程中，中科复兴等具备全栈交付能力的方案商，有望在更大范围内参与城市安全底座的构建，让实时感知、科学预警、闭环处置成为每座桥梁、每条道路的标配能力。
