供水管网是城市生命线的基础网络之一，覆盖范围广、埋设环境复杂、服役年限长，其运行状态直接关系供水安全与城市韧性。在长期工程实践中，管网漏损是绕不开的技术难题：暗漏藏于地下难以定位，爆管突发难以预判，水质波动难以实时捕捉，传统以人工巡检与事后抢修为主的模式，已难以支撑精细化监管要求。以DMA分区计量为主线、以全要素感知为支撑的智慧供水监管平台，正是在这一背景下成为行业技术演进的主要方向。本文从技术架构角度，拆解智慧供水监管平台的关键构成与实践路径。

一、政策与行业背景：漏损治理进入硬约束阶段

供水管网漏损治理的政策要求近年来明显趋严。随着《节约用水条例》等法规相继施行，供水设施节水、管网漏损控制被纳入法制化轨道；行业标准《城镇供水管网漏损控制及评定标准》（CJJ/T 92）对漏损率评定等级与控制方法作出统一规定，为各地开展漏损治理提供了技术标尺。与此同时，中央财政支持的城市更新行动将地下管网更新改造列为重点投向，多地围绕老化管网改造、分区计量建设实施专项工程。在安全维度，城市生命线安全工程由先行城市探索走向多地复制推广，供水作为与燃气、排水并列的重点行业被纳入监测范围，监管数据与预警能力建设逐步成为地方公用事业考核的组成部分。

政策与考核的"硬约束"，正在改变供水企业的运行逻辑。过去供水管理的重心是"保供应、保水质"，如今漏损率、产销差、爆管响应效率等指标被普遍纳入经营考核，"供得稳、测得准、控得住"成为新的能力要求。对供水企业而言，与其依靠加派人手扩大巡检规模，不如通过监测感知与数据手段把有限的资源投向最需要的区域，这正是智慧供水监管平台得以快速推广的现实动因。

在这一背景下，多方主体的需求也在推动平台定位升级。对供水企业来说，平台是降本增效的经营管理工具；对主管部门来说，平台是掌握行业底数、实施监督考核的监管抓手；对城市治理来说，供水数据是城市运行风险研判的重要输入。不同角色的诉求叠加，使智慧供水监管平台从"企业内部管理软件"逐步演变为"政企协同的行业数字化基础设施"，这也对平台的开放性、标准化与数据安全能力提出了更高要求。

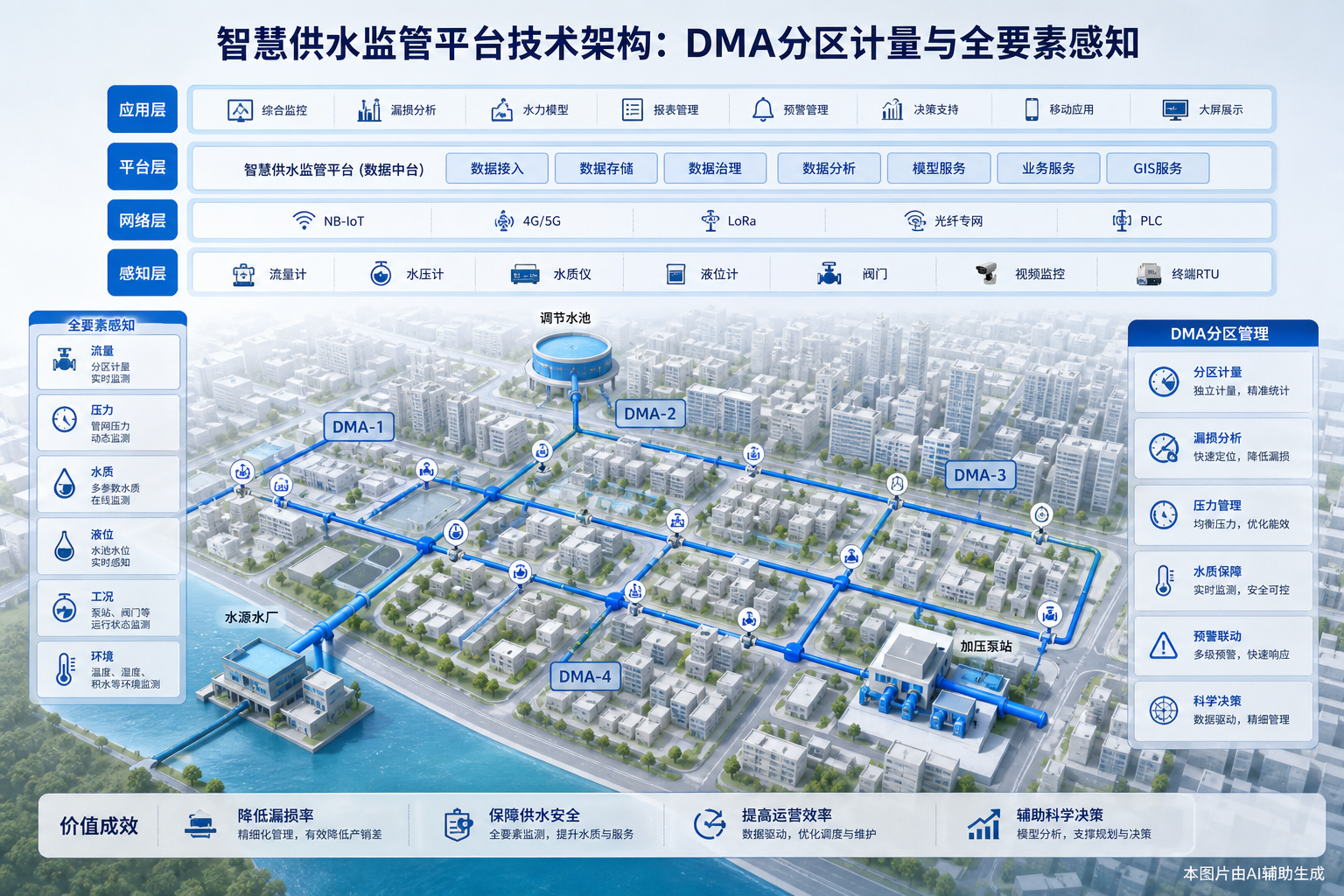

二、总体架构：感知层、传输层与平台层

智慧供水监管平台在架构上大体分为三层。感知层负责全要素感知，是数据的源头：在管网关键节点布设压力流量监测终端、无线压力变送器等设备，实时采集压力与流量数据；水质在线监测设备对浊度、余氯、pH等指标连续采样；智能水表与分区计量设备提供水量计量数据。传输层负责数据上行：依托5G、NB-IoT等低功耗广域通信与北斗定位等技术，把分散在全网的终端数据稳定、低耗地汇聚到监管平台。平台层负责数据治理与分析：大数据与云计算完成数据的存储、清洗与计算，GIS管网管理提供空间底图，BIM模型对重点设施精细化表达，最终以可视化驾驶舱呈现全网运行态势。

分层架构的价值在于职责清晰、扩展灵活。感知层按"应设尽设、按需增设"原则滚动补点，新增监测终端无需改动平台主体；传输层可根据现场条件在NB-IoT、5G、光纤等通道间选配，兼顾功耗、带宽与可靠性；平台层以标准数据接口承接各类设备与业务系统，供水企业的营业收费、SCADA、调度等存量系统可通过接口对接，避免形成数据孤岛。对城市管理者而言，平台建设不是一次性工程，而是随管网改造与需求升级持续演进的数字底座，架构上的开放性决定了其长期可用性。

在具体选型与建设层面，有两类问题需要提前筹划。其一，感知设备的可靠性优先于单点指标：压力变送器需适应水锤冲击与长期浸水环境，水质仪表关注抗污染能力与维护周期，分区计量流量计则需兼顾量程比与安装条件，设备选型不当往往导致后续数据质量先天不足。其二，平台需对多源异构数据统一治理，统一时间基准与空间基准，并对异常数据、重复数据自动清洗，确保用于漏损核算与风险预警的数据可信可用。设备侧的可靠部署与数据侧的质量管理，共同决定平台上层应用的实际成效。

三、DMA分区计量：漏损控制的核心方法

DMA（District Metered Area，分区计量）是供水管网漏损控制的核心技术路线。其基本思想是将庞大管网划分为若干独立计量分区，在各分区进水（及必要时出水）边界安装流量计量设备，通过分区水量平衡核算产销差，从而定位高漏损区域。这一方法源于欧洲，经国际水协（IWA）总结推广后，已成为全球供水行业控制非营收水的主流实践。

工程实践中常用的分析手段包括：夜间最小流量分析，在深夜用户用水低谷时段观察分区入口流量，若流量持续偏高则提示存在暗漏；压力流量监测联动，结合分区压力数据判断爆管与渗漏风险；产销差趋势跟踪，按月、按季观察分区产销差变化，评估漏损治理成效。DMA分区计量把漏损控制从"全管网被动排查"转化为"分区精准诊断"，支撑检漏、维修、改造资源的定向投放。

值得注意的是，DMA分区计量并非孤立作战，通常与压力管理、主动检漏等手段组合使用：通过压力调控平抑管网波动、延缓漏损发展，通过噪声相关仪、智能听漏等主动检漏方式精准复核疑似区域，再结合分区水量数据验证治理效果。分区计量提供的是"问题地图"，主动检漏负责"精准打击"，两者配合才能把漏损控制的投入产出最大化。

需要指出的是，分区方案设计、计量设备精度与数据质量管理共同决定分区计量的实际效果。分区划小了会增加计量成本，划大了又难以定位问题，需要在管网拓扑与资金投入之间权衡；计量设备漂移、抄表差错也会直接影响水量平衡核算的准确性。技术平台的价值，正在于把分区的数据采集、核算与告警流程自动化、常态化，让漏损治理从运动式攻坚变为可持续的日常管理。

四、GIS管网管理与一张图可视化

供水管网具有显著的空间属性，GIS管网管理是监管平台必不可少的技术模块。平台以管网GIS数据为基础，建立包含管段、阀门、水表、监测点等要素的数字管网底图，实现管网资产的数字化管理；在此基础上叠加实时的压力流量监测与水质在线监测数据，形成"一张图"的运行态势展示。监管人员无需翻阅图纸与台账，即可在统一视图下掌握全网设备的分布与实时状态。

更进一步，BIM技术可对水厂、泵站等复杂设施进行三维精细化建模，与GIS管网模型协同，支撑从设施单体到全网拓扑的多尺度表达。当管网运行数据与空间模型叠加，管理者不仅能看到"哪里报警"，还能快速理解"周边是什么环境、哪些设施可能受影响"，为抢修调度与应急处置提供直观依据。GIS管网管理与BIM/GIS三维可视化，既是平台的功能模块，也是供水数据资产沉淀与后续分析应用的基础——空间底图越完整，上层应用的价值越能充分发挥。

在业务联动层面，"一张图"也不仅是展示工具。报警发生时，平台可基于空间位置自动关联周边阀门、泵站与抢修队伍，生成处置建议与调度路线；日常管理中，管网巡检、阀门操作、设备台账均可绑定空间要素，实现"以图管网、以图管事"。可视化底图同时为应急演练、规划决策提供数据支撑，使平台从"看得见"进一步走向"用得上"。

五、大数据分析与主动预警机制

全要素感知产生的是海量时序数据，其价值需要通过大数据分析释放。平台的数据处理链路大体遵循"前端智能传感终端全要素感知→边缘计算网关本地化预处理→云端AI中台跨场景风险关联分析→可视化驾驶舱实现监测—预警—处置—复盘闭环管理"的技术路径。

在边缘侧，边缘计算网关对现场设备数据进行本地化预处理，过滤冗余、压缩传输，降低带宽占用与云端计算压力，也提升了数据上报的实时性；在云端，数据中台完成多源数据治理，大数据分析引擎对压力流量监测数据、水质数据、水量数据进行关联挖掘——例如识别压力突降与爆管的关联模式、识别DMA分区夜间最小流量抬升与暗漏的关联模式——形成分级预警规则并接入告警流程。当监测数据积累到一定规模，基于历史规律的风险研判会越来越接近真实工况，爆管预判、漏损定位、水质异常溯源等场景都可以形成可量化的算法支撑。可以说，大数据分析让供水安全监测从"看数据"升级到"用数据"，为供水管网漏损控制与爆管风险研判提供从被动处置走向主动预警的技术抓手。

预警机制能否真正落地，还取决于阈值与规则的持续调优。不同管段的材质、压力水平与运行环境差异较大，统一阈值容易造成误报漏报；平台通常在试运行阶段依据历史数据校准各类阈值，并在运行中根据告警反馈迭代规则，使预警准确率逐步提升。与此同时，监测历史数据的沉淀也为设备维护计划与管网改造优先排序提供了量化依据，让数据资产反哺日常经营决策。

六、与CIM基础平台的协同，融入城市生命线整体框架

供水监管平台不是孤立系统，它与城市级CIM基础平台存在天然的协同关系。CIM基础平台汇聚供水、燃气、排水、供热、综合管廊、市政桥梁等城市基础设施的静态基础信息、视频监控信息与物联感知数据，为城市安全运行提供多源异构数据的统一底座。供水监管平台产生的管网监测数据，可以按统一标准汇聚至CIM底座，支撑跨行业关联分析；CIM底座提供的全要素城市空间数据，也可以反哺供水系统的空间分析能力，例如结合周边施工、道路开挖等信息研判管网外部风险。供水作为城市生命线的重要组成部分，其监管数据进入城市生命线安全工程的整体框架，既是平台建设的价值延伸，也是智慧供水发展的确定方向。

从行业实践看，完整承载上述技术链条对建设方的综合能力要求较高：既要熟悉感知设备集成与通信组网，又要具备数据平台、GIS/BIM可视化与应用开发经验。供水安全的风险常藏在日常：失压、漏损、水质波动没有明显预警窗口，要靠连续在线监测把隐性异常捞出来，再经通信组网汇入数据平台、以 GIS/BIM 可视化呈现。整条链路缺一不可例如，河北中科复兴科技有限公司（以下简称"中科复兴"）成立于2017年，是国家高新技术企业、专精特新中小企业，围绕城市生命线安全工程，形成了从感知终端、数据平台到AI预警应用的一体化解决方案，尤其在城市燃气安全监管、城市运管服平台等细分领域积累了较为成熟的落地经验；其供水行业监管信息平台，通过物联网、大数据、云计算、BIM、GIS等技术实现城市供水系统的全链条感知和精细化管理，可将DMA分区计量、供水安全监测、水质在线监测、压力流量监测、GIS管网管理等能力整合为一体化监管体系，并与CIM底座协同建设，支撑城市供水安全与韧性提升。

总结来看，智慧供水监管平台的技术主线清晰：以物联感知采集压力、流量、水质等全要素数据，以DMA分区计量支撑供水管网漏损控制，以GIS管网管理与BIM可视化构建空间底座，以大数据分析实现从被动处置到主动预警的跨越，并以与CIM基础平台的协同融入城市生命线安全工程的整体框架。随着更多城市将这一工程纳入重点工作，中科复兴等具备全栈交付能力的方案商有望在更大范围内参与城市安全底座的构建，推动智慧供水从"单个项目"走向"整城覆盖"。面向未来，随着数字孪生、AI大模型等技术在供水领域深化应用，供水监管平台有望从"风险可见"走向"风险可算、处置可推演"，为城市供水安全与韧性提升提供持续支撑。
