一、多电压系统的“巴别塔”：总线上全是电平不兼容

今天的板卡很少只用一种电压：MCU 内核可能 1.8V、IO 3.3V，而一些老接口、传感器或驱动电路还是 5V。把 3.3V 的 MCU 直接连到 5V 外设，轻则逻辑电平读不准、偶发误判，重则 5V 信号灌进 3.3V 的 IO 把它烧穿。电平转换，几乎是现代电子系统的标配。而在商业航天、核电站这类场景，转换芯片还要额外扛住辐射、宽温与长期可靠——普通消费级电平转换在辐射下可能被“打翻”一个 bit 或闩锁烧毁，总线一旦出错，整个单机就失联。这正是国科安芯 ASC0204S 的定位：一颗抗辐照的 4 位电平转换，让多电压总线既“说得通”又“扛得住”。

二、ASC0204S 是什么：4 位固定方向双电源电平转换

ASC0204S 是一款 4 位、双电源供电、非反相固定方向电压电平转换器件。A 端口与 B 端口各自支持 1.65V ~ 5.5V，OE 引脚控制输出使能；部分通道固定从 A 传向 B、其余固定从 B 传向 A，专为异步通信数据总线设计，方向在芯片内锁定、不会动态反转。它不只是一块“翻译”，还内置了多项安全设计：施密特触发输入能容忍带噪声的信号；输入静态下拉避免悬空误触发；Ioff 部分断电保护在任一电源掉电时让端口进入高阻，不会从输入 / 输出倒灌电流；VCC 隔离 / 断开功能则保证上电、断电全过程总线被干净隔离。对航天和核电的总线来说，这些“不起眼”的保护，恰恰是可靠性的来源。

三、关键电气参数：速率与可靠性的平衡点

ASC0204S 的参数，体现了“够快”和“够稳”的平衡：

• 数据速率：3.3V → 5.0V 上行最高 200Mbps；1.65V → 5.5V 最高 150Mbps；5.0V → 3.3V 下行最高 125Mbps，覆盖绝大多数异步总线。

• 驱动能力：5V 时高 / 低电平输出可达 ±12mA，可直接驱动 LED 指示灯或蜂鸣器，省掉一级驱动。

• 功耗：典型供电电流仅 6μA，适合功耗敏感的节点。

• 输入：施密特触发，抗噪；内置静态下拉，未用通道不悬空乱跳。

• 隔离：Ioff 部分断电、VCC 隔离 / 断开（Ioff-float），掉电不倒灌、上电不冲突。

• ESD：HBM ±8000V、CDM ±2000V，产线和现场都更耐造。

• 商业航天级可靠性：TID ≥100krad(Si)，SEU / SEL ≥37 MeV·cm²/mg；工作温度 -55℃ ~ +125℃；TSSOP14 封装。

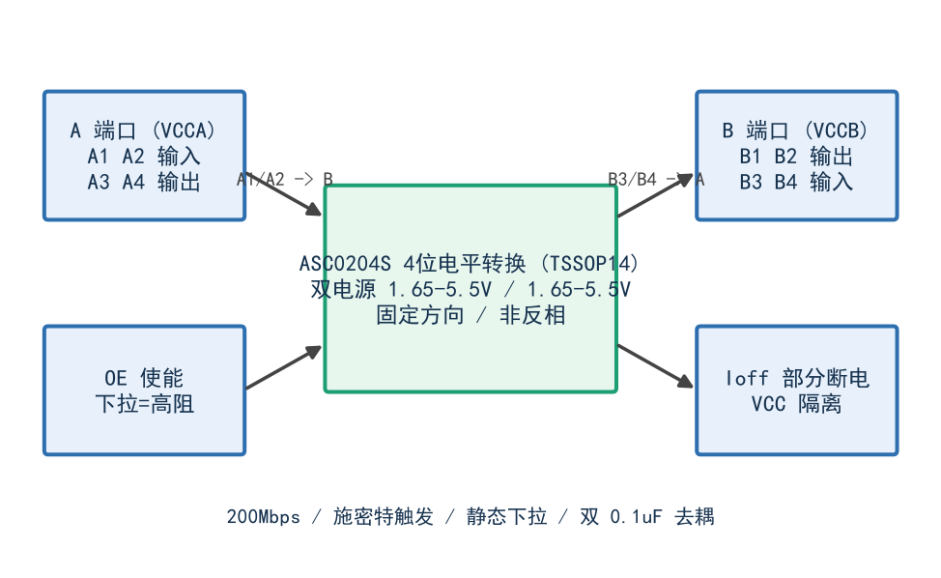

四、ASC0204S 四通道双电源架构

五、典型应用拓扑：3.3V 主控 ↔ 5V 外设总线

在异步总线（如并行控制线、状态线、非高速差分线）上，把 4 个通道按固定方向分配：例如两路 A→B 把 MCU 的 3.3V 命令发向外设，两路 B→A 把 5V 外设的状态读回 MCU，方向各司其职、互不抢线。OE 通过外部下拉电阻接地，确保上电 / 断电期间所有输出处于高阻态、总线被干净隔离，避免上电瞬间的“总线鬼影”；VCCA 与 VCCB 各就近放一颗 0.1μF 陶瓷去耦电容，抑制电源纹波与高频干扰。整颗器件应贴着总线接口放置、走线越短越好，这样信号反射和延迟最小。对“多电压又不容许误动作”的工业与航天系统，这是一套可直接抄的接法。

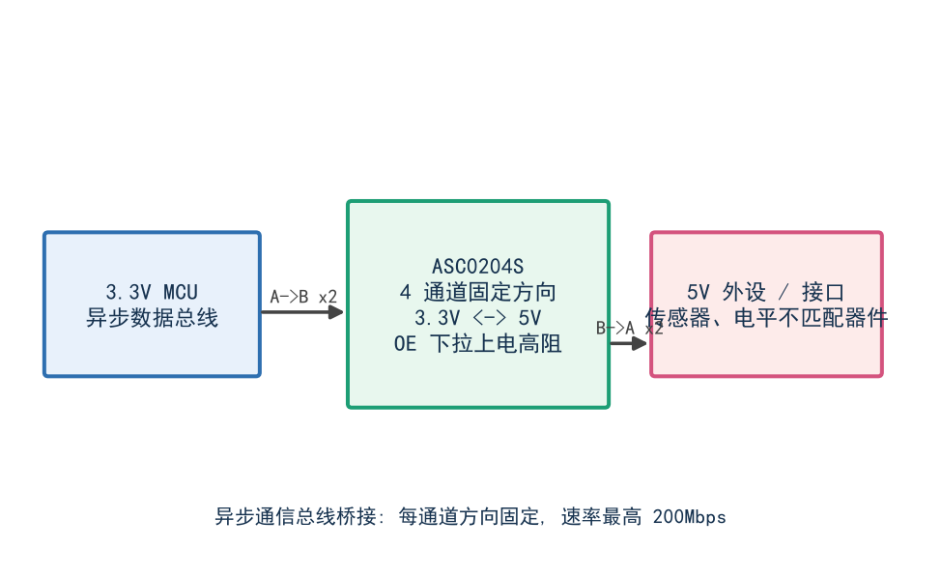

六、ASC0204S 3.3V/5V 总线桥接应用

七、从原理看：电平转换芯片为何也要抗辐照

电平转换靠的是传输门和电平判别电路。在辐射下，单粒子效应可能让传输门瞬间误通 / 误断，造成总线一个 bit 错、甚至闩锁（SEL）烧毁；总剂量（TID）累积则让阈值电压漂移、判别出错，原本 3.3V 判为高的信号可能被误判为低。ASC0204S 商业航天级做到 SEU / SEL ≥37 MeV·cm²/mg、TID ≥100krad(Si)，意味着它在强辐射里既不容易被“打翻”，也不会被“打通”——这正是航天 / 核电总线敢用它的底气，也是它区别于普通消费级电平转换的根本。

八、一个有争议的点：固定方向 vs 自动方向怎么选

自动方向（如 ASC0102S）免方向控制、适合 I2C 这类开漏双向总线；但 ASC0204S 选了固定方向，通道方向在芯片内锁定。好处是时序更确定、速率更高（200Mbps 量级）、抗噪声更强，代价是每个通道方向不能动态反转。对异步但方向已知的并行总线，固定方向反而更省心——这是一次“用确定性换灵活性”的理性取舍，选型时要先想清总线方向是否真的会变，别盲目追“全自动”。

九、设计实例：OE 下拉与双电源去耦的硬规矩

手册 2.5 / 4.2 强调两点：OE 必须外部下拉到地（或悬空经内部处理），确保上电 / 断电时输出高阻、总线干净隔离；VCCA、VCCB 各需一颗 0.1μF 低 ESR 陶瓷电容，紧贴电源引脚放置，缩短走线、抑制纹波。这两条不做，轻则上电瞬间总线冲突出现“鬼影”，重则在辐射 / 热循环下偶发误触发。对航天板卡，这种“硬规矩”没有商量余地。
