ASM491S:让长距离差分通信“又稳又省“的全双工收发器

摘要

在工业控制、商业航天与核电仪控里,数据常常要在几十米甚至上千米的双绞线上可靠传输,还要扛得住共模干扰、ESD 与太空辐照。普通 RS-485 收发器要么速率不够、要么失效率在高可靠场景不可接受。本文以 ASM491S 数据手册的硬约束为边界,给出全双工 RS-485/RS-422 收发器的选型、总线设计与验证框架;所有参数均取自手册,凡涉及具体板级接法均标注为设计建议,不把未验证细节当成芯片事实。

一、为什么长距离差分通信要"收发器"

单端信号在长线里极易被共模干扰淹没、又缺乏故障保护。RS-485/RS-422 用一对差分线(A/B)传输,靠"两线电压差"判 0/1,抗共模能力天然强。但把 MCU 的 TTL 电平变成差分、再把对端差分还原成 TTL,需要一颗收发器——它内部既要有一路差分驱动器把 DI 变成 Y/Z,又得有一路差分接收器把 A/B 还原成 RO,还要能挂到多节点总线上。

更现实的问题是:工业现场 ±8kV ESD、星载设备的辐照总剂量、总线上的 32 个节点争用,都会把一颗"能用"的收发器逼到失效。所以高可靠场景挑收发器,看的不是"能不能通",而是"在极限条件下还能不能稳"。

二、ASM491S 的硬约束(手册事实 / 实现含义)

约束(手册)

数值

实现含义

供电

单 3.3V, 3.0~3.6V

严禁超压, 与 3.3V MCU 直连

结构

1 驱动器 + 1 接收器, 全双工

TX/RX 独立, 可同时收发

最高速率

10 Mbps

长线降速更稳, 距离越短越可靠

偏移(skew)

驱动 <=8ns / 接收 <=10ns

占空比对称, 高速不畸变

关断电流

100 nA(0.1~2 uA)

RE 高+DE 低进入低功耗

共模范围

接收 -7 ~ +12 V

强干扰/地电位差下不误判

总线节点

最多 32 个收发器

典型多点总线组网

总线 ESD

+/-15kV HBM / +/-8kV 接触

工业现场免外加大量保护

温度范围

-55 ~ +125 度

航天/核电全温工作

抗辐照

TID>=100krad, SEU/SEL>=37

商业航天级在轨可靠

这张表是选型边界。只要项目出现"长距离 + 多节点 + 高可靠 + 3.3V 单电源"的组合,ASM491S 就该进候选池。注意两行:偏移 <=8ns 决定了 10Mbps 下占空比不畸变;共模 -7~+12V 决定了它在地电位差大的现场仍能判对。

三、内部架构:全双工收发器如何工作

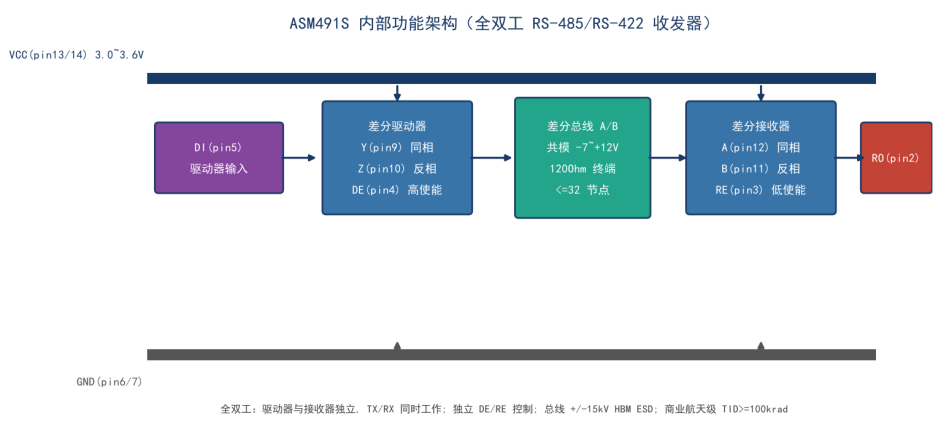

图:asm491s内部功能架构

ASM491S 把一路差分驱动器与一路差分接收器集成在 SOP14 里,两者独立工作,所以是全双工——发送的同时也能接收。驱动器把 DI(pin5) 变成 Y(pin9,同相)、Z(pin10,反相) 推到总线;接收器把总线 A(pin12,同相)、B(pin11,反相) 还原成 RO(pin2)。DE(pin4) 高电平使能驱动器,RE(pin3) 低电平使能接收器,二者独立,因此可分别三态。看清楚引脚:1/8 是 N.C.(内部不连),13/14 是 VCC,6/7 是 GND,画原理图时别把 N.C. 当功能脚接。

四、功能真值表(手册事实)

模式

RE

DE

DI

总线 A/B

RO

发送1

X

1

1

B=0, A=1

高阻

发送0

X

1

0

B=1, A=0

高阻

发送关断

X

0

X

高阻

高阻

接收1

0

X

X

A-B>=+0.2V

1

接收0

0

X

X

A-B<=-0.2V

0

开路故障安全

0

X

X

A/B 悬空

1

接收关断

1

X

X

X

高阻

这张表是理解一切的钥匙:DE=1 时驱动器把 DI 推上总线,RO 被强制高阻(不回灌 MCU);RE=0 时接收器工作,靠 A-B 的差分阈值(±0.2V,全共模范围有效)判 0/1;最关键是"开路故障安全"——A/B 都悬空时 RO 自动输出 1,省掉了外部上拉,总线断线时 MCU 也能识别。

五、典型应用方案设计

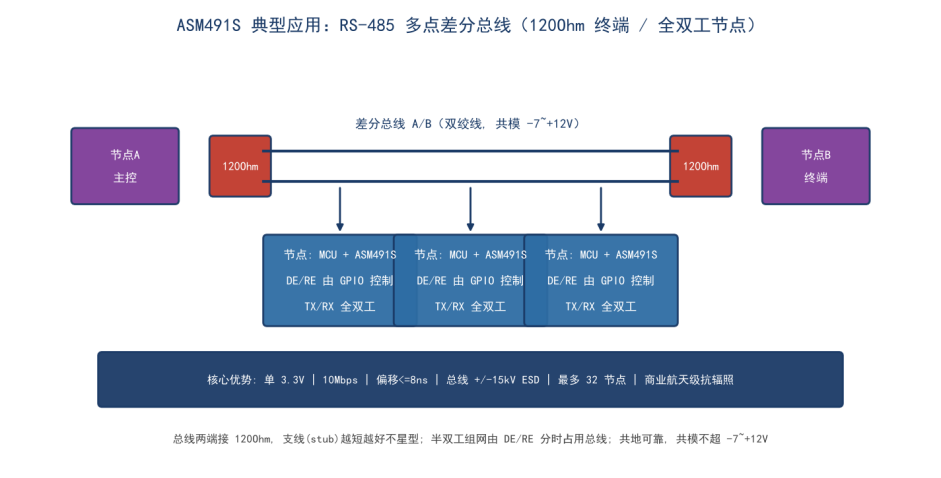

图:asm491s典型应用

最常见的接法是 RS-485 多点总线:所有节点的 A 接 A、B 接 B,总线两端各放一颗 120Ω 终端电阻匹配特性阻抗,支线(stub)越短越好、不星型。每个节点的 DE/RE 由 MCU GPIO 控制,半双工组网时同一时刻只让一个节点发(DE=1),其余接收(DE=0),避免总线冲突。全双工时则 TX/RX 持续使能,点对点 4 线连接。

总线保护上,ASM491S 自带总线引脚 ±15kV HBM / ±8kV IEC 接触放电 ESD、共模 -7~+12V、驱动器短路限流 + 过热关断(过热时自动高阻),工程上一般只需做好 120Ω 终端与可靠共地,无需在每个节点堆保护器件。

六、原理图设计参考

最小系统仅含四部分:电源(VCC 3.3V 经 0.1μF 去耦到 GND)、控制(DI/DE/RE 接 MCU)、差分对(Y/Z 与 A/B 接总线,两端 120Ω)、未用引脚处理(N.C. 悬空即可,RE/DE 不可悬空,须接 VCC 或 GND)。

PCB 布局建议:120Ω 终端贴近连接器放置;A/B 走差分对、等长、远离大电流与时钟;VCC 去耦电容紧靠 13/14 脚;总线走双绞线降低反射与串扰;多节点务必可靠共地,避免共模超出 -7~+12V。封装为 SOP14(引脚间距 1.27mm),热阻 θJA=105℃/W,需注意功耗与散热。

七、调试实践与经验

调试建议先验证单节点回环(DI 环回 RO),确认 DE/RE 控制与真值表一致;再上总线测 120Ω 终端下的差分波形。关键参数按表验证:

验证项目

设计参考值(手册)

验证方法

判定准则

差分输出 VOD

RL=60Ω >=1.5V / RL=100Ω >=2V

测 Y-Z 电压

满足下限

传播延迟 tPLH/tPHL

7/22/35 ns (RL=27Ω)

示波器测 DI->Y/Z

在 35ns 内

偏移 tPDS

<=8 ns

tPLH-tPHL

无畸变

接收阈值 VTH

-0.2~+0.2V

扫 A-B 差分

边界正确

故障安全

A/B 开路 RO=1

悬空接收端

自动高

共模范围

-7~+12V 不误判

加共模偏置

数据正常

关断电流 ISHDN

<=2 uA

RE 高+DE 低测 ICC

近 100nA

总线 ESD

+/-15kV HBM

按标准打

不损坏

ASM491S(ASM491S2Y) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg,工作温度 -55~+125℃,SOP14 封装,总线引脚 ESD +/-15kV HBM / +/-8kV IEC 接触 / +/-12kV 气隙,其他引脚 +/-4kV HBM。低地球轨道五年累积剂量常落在 30-60krad,留有近一倍余量;单粒子指标保证重离子下不闩锁、极少翻转,是普通商用收发器无法替代的。

常见问题排查:①无输出/通信失败——查 DE 是否拉高、DI 电平、RE 是否拉低、RO 连接;②帧错误/乱码——查 120Ω 终端、波特率是否超 10Mbps、stub 是否过长;③总线冲突发热——半双工严禁同时使能收发(DE=1 且 RE=0 抢总线);④高温失效——θJA 105℃/W,核算功耗与散热;⑤共模击穿——保证可靠共地,共模不超 -7~+12V。

应用注意事项(绝对最大额定值边界):VCC 严禁超 7V,总线 A/B/Y/Z 限 -7.5~+12.5V、控制脚 DI/RE/DE 限 -0.3~7V,长期在极限会降可靠性,仅用于应力测试。必须单 3.3V(3.0~3.6V)供电,严禁超压或反接。总线两端必须 120Ω 终端,分支越短越好,不星型拓扑。

八、结语

ASM491S 以单 3.3V、10Mbps、<=8ns 偏移、总线 ±15kV ESD 与商业航天级抗辐照,为长距离差分通信提供了"又稳又省"的全双工收发方案。落地时以实际手册(3.0~3.6V, -55~125℃)为准完成 120Ω 终端、DE/RE 控制与可靠共地,再按上表逐项验证,即可获得高可靠的多节点总线链路。
