ASL3157S：让多路信号“各走各道“不串台的双路开关

摘要

在商业航天、核电与机器人系统里，前端常要把多路传感器、射频或数字信号分时送进同一个 ADC 或收发通道。能不能在切换时既保住 120MHz 级带宽、又把导通损耗压到毫欧级、还绝不出现 NO/NC 瞬间短接，决定了整条信号链能不能长期可靠工作。本文以 ASL3157S 手册的硬约束为边界，给出双路 SPDT 的选型、时序与验证框架，涉及具体接法均保留为参考设计，未把未经验证的板级细节当成芯片事实。

一、为什么多路切换会"串台"与失真

单刀双掷开关要做的，是在两路候选信号之间二选一。最危险的不是"选错"，而是切换瞬间旧通路还没断开、新通路已经接通，NO 与 NC 短暂短接，把两路信号源直接并联——高速信号会因此反射、振铃甚至冲击源端。另一个隐患是导通电阻太大：几欧姆的损耗在 50Ω 系统里直接吃掉动态范围，高频时还叠加插损。

更麻烦的是太空与核电环境：普通商用开关在总剂量下参数漂移，遭遇单粒子可能闩锁而永久失效。切换器件一旦"黏在"某个通道上，整星或整机的信号路由就废了。

二、ASL3157S 的硬约束（手册事实 / 实现含义）

把这张表当作选型边界：只要项目出现"百兆带宽 + 毫欧导通 + 抗辐照"的组合，ASL3157S 就该进候选池。注意 tBBM=10ns 这一行——它正是"先断后合"的量化保证，是防止串台的关键。

三、内部架构：双路 SPDT 如何工作

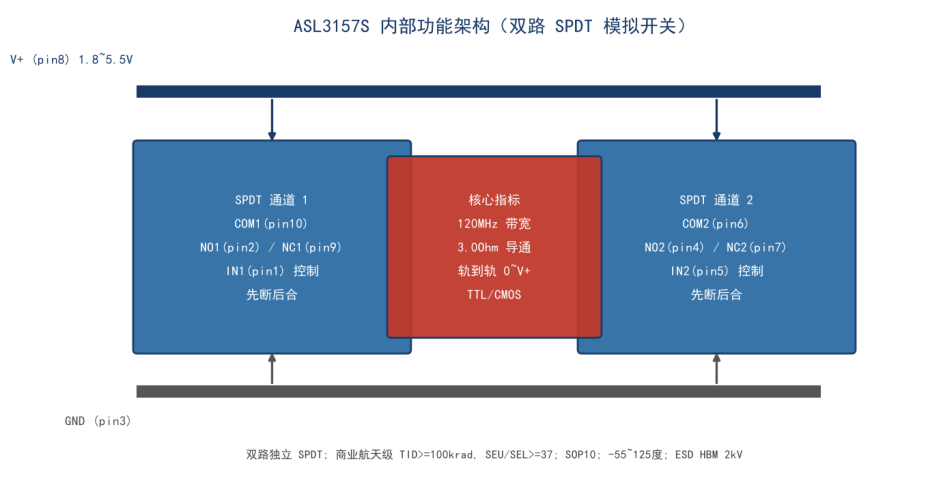

图：asl3157s_arch

ASL3157S 把两路完全独立的 SPDT 集成在 SOP10 里，共用一对电源轨。每路都是 COM 公共端在 NO(常开)与 NC(常闭)之间二选一，由 IN 控制：IN=0 时 COM 接 NC，IN=1 时 COM 接 NO。两路可分别受 IN1/IN2 控制，实现 2:1 双通道或拼成 4:1 多路复用。

四、时序精读：先断后合与开关速度

功能表决定了逻辑，但工程上更关心切换间隙。ASL3157S 是先断后合(Break-Before-Make)器件：IN 翻转时，先断开当前连接，间隔 tBBM(10ns@5V)后再建立新连接，NO 与 NC 永远不会同时导通。这 10ns 的"死区"正是防止两路源短接的物理保障。

tON 29ns / tOFF 17ns 意味着从命令发出到通道稳定约数十纳秒，对毫秒级轮询采样而言几乎无感；但在 GHz 级连续切换场景要预留建立时间。手册给出的关断隔离 -43dB@10MHz、-67dB@1MHz，说明关断通道对通路的串扰被压得很低。

五、典型应用：用双 SPDT 做多路复用

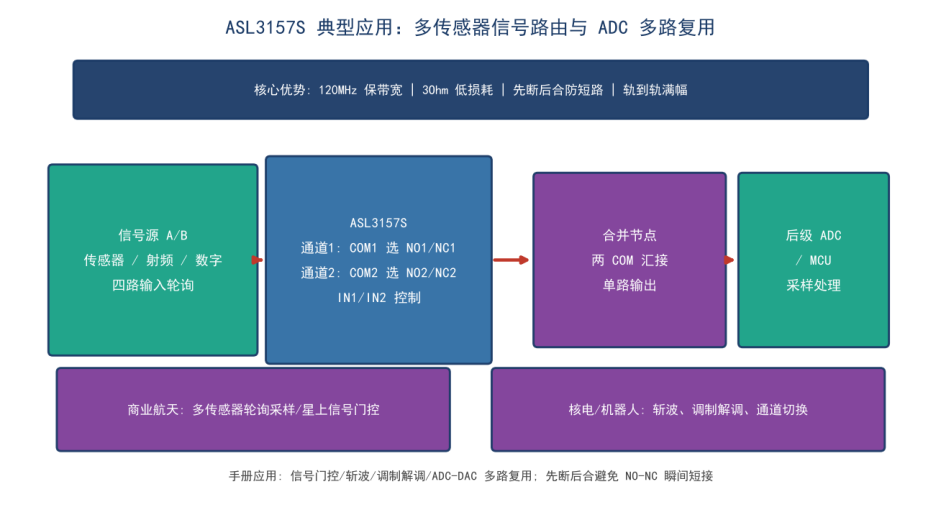

图：asl3157s_app

最常见的接法是让两路 COM 汇接到后级 ADC，四路信号源分别接 NO1/NC1/NO2/NC2，由 MCU 分时给 IN1/IN2 选通，实现四通道轮询采样。由于先断后合，汇接节点不会因切换出现两源并联的瞬态；由于 3Ω 导通与 120MHz 带宽，采样保真度几乎不被切换级拖累。

在星载多传感器（陀螺+加速度计+温度+太阳敏感器）场景，这种"一颗料管四路"的拓扑比四颗单开关省面积、省控制线；在机器人关节编码器与电流采样里，它也常用于把多路模拟量分时送进单 ADC。

六、设计落地清单（测试项 / 注入方式 / 期望结果）

ASL3157S(ASL3157S2Y) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg，工作温度 -55~+125℃，SOP10 封装，ESD HBM 2kV / CDM 1kV / MM 300V。低地球轨道五年累积剂量常落在 30-60krad，留有近一倍余量，单粒子指标保证重离子下不闩锁、极少翻转。

七、辐射加固与可靠性要点

在 LEO 数年累积剂量下，ASL3157S 的参数漂移被压到可控范围；重离子环境不闩锁、极少翻转，是普通商用开关无法替代的。AIT 阶段按商业航天级做筛选与批次留样，长寿命任务按 TID 100krad 留一倍余量设计，是把它转化为真实可靠性的最后一公里。

八、结语

ASL3157S 的 120MHz 带宽、3Ω 导通与先断后合，决定了它不该只被当成一个"电子继电器"，而是信号链路由可靠性的关键一环。落地前，请以实际型号手册与推荐工作条件(1.8~5.5V, -55~125℃)为最终依据完成控制时序与板级去耦。
