告别方向引脚：ASC0102S 如何用自动方向把电平转换做进透明通道

一、当 1.8V 芯遇见 5V 外设

现代 MCU 越做越低功耗，核电压降到 1.8V、IO 也常是 1.65V 起；可现场的总线外设——传感器、电平转换、驱动芯片——还大量停留在 3.3V 甚至 5V。把 1.8V 的 GPIO 直接怼到 5V 总线上，轻则读不准，重则打坏 IO，这是每个硬件工程师都踩过的坑。传统双向电平转换要么用 MOS 管搭分立电路、占板面积大且参数难控，要么用带方向控制脚的器件、必须在固件里时刻盯住谁在发数，稍不留神就双向同时驱动、总线冲突。更麻烦的是，一旦系统进入低功耗部分断电，悬空的 IO 还会通过体二极管倒灌、悄悄漏电，把掉电域的电压又抬起来。在商业航天与特种工业里，这些问题会被辐射、温变和长寿命要求进一步放大。ASC0102S 就是为这类多电压共存、且要够可靠的场景准备的——它要让电平转换这件事，从一个需要小心翼翼伺候的隐患，变成一条透明的、不用操心的通道。

这种多电压冲突在系统升级时最痛：老的背板标准是 3.3V/5V，新的处理器核压已经 1.8V 甚至更低，整机不可能为了一个新芯片把背板全改。ASC0102S 这类透明桥让新旧世界共存，避免了整机重构的巨额代价，也避免了在固件里写一堆方向切换的脆弱状态机。低功耗场景里，部分断电时的倒灌还会悄悄吃掉电池电量，长期看是可靠性与续航的双重隐患。

二、ASC0102S 是什么：免方向控制的双位转换器

ASC0102S 是国科安芯推出的 2 位双向电平转换芯片，最大特点是免方向控制——无需 DIR 引脚，数据流向由线路上的驱动自动识别，对外表现为一条透明通道。它支持 A 侧 1.65V 至 3.6V、B 侧 2.3V 至 5.5V，且要求 VCCA ≤ VCCB，覆盖从低核压 MCU 到 5V 外设的完整跨度。推挽结构下速率可达 24Mbps，开漏结构（如 I2C）下 2Mbps；内部集成 10kΩ 上拉，SOT23-8 小封装。更关键的是它带 Ioff 部分断电保护：当某侧电源掉电时，该侧 IO 进入高阻，不会通过体二极管向掉电域倒灌，为低功耗系统的电源域隔离上了一道锁。换句话说，它把方向判断、上拉电阻、断电隔离这三件麻烦事一次性集成进一颗芝麻大的芯片里，工程师要做的只是把两边电压接对。

SOT23-8 极小封装意味着它可以直接贴在连接器附近，走线极短、信号完整度最好，也最省板面积——对空间受限的星载板卡尤其友好。内部 10kΩ 上拉进一步省掉两颗外围电阻；免方向则把方向判断这件事从软件可靠性问题变成了硬件透明特性，出错面大幅缩小。

三、关键参数与系统适配

决定它好不好用的几个数：电压范围 A 侧 1.65–3.6V、B 侧 2.3–5.5V，且 VCCA ≤ VCCB 是硬约束，布线前务必确认两侧供电谁高谁低，接反了转换方向就反了。速率方面推挽 24Mbps、开漏 2Mbps，对 SPI 类高速单边沿总线与 I2C 类开漏总线都够用；若你的总线是纯开漏（I2C/SMBus），注意实用的上限是 2Mbps。内部 10kΩ 上拉免去外部上拉电阻，但在长线缆或重容性负载的 I2C 上，仍建议按总线电容补充合适阻值的上拉，否则上升沿过缓会超时。Ioff 部分断电保护是它区别于普通电平转换的核心：任意一侧 VCC 掉到 0，该侧端口为高阻，杜绝倒灌。抗辐照方面，商业航天级公开 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，−55℃ 至 125℃ 全温域，把多电压接口的可靠性从消费级抬到了航天级。这些参数组合起来，让它成为板级多电压互联里一颗既省心又可靠的桥。

需要提醒的是开漏与推挽的速率差异：I2C/SMBus 这类开漏总线靠外部上拉缓慢拉高，速率上限是 2Mbps；而 SPI 这类推挽单向总线才能跑满 24Mbps。选型时要先定总线类型再选速率预期，避免拿着 24Mbps 去套 I2C 而失望。VCCA≤VCCB 的约束本质是电平只能由低向高抬，设计阶段在原理图标红即可规避。

四、典型应用拓扑

最典型的用法是跨电压域的 I2C 中继：1.8V 的 MCU I2C 控制器接 A 侧，3.3V 或 5V 的传感器、EEPROM 接 B 侧，ASC0102S 自动把 SDA/SCL 双向电平对齐，固件完全不用关心方向。另一条常见链路是把低电压 FPGA 的 GPIO 桥到 5V 工业总线，做板内多电压域的数字信号跨接。由于是 2 位器件，也适合做局部少引脚的电平修补——例如只差两根控制线、又不想为它专门换一颗大封装转换器时，一颗 SOT23-8 就够。在星载与工控板卡上，它常作为处理器低电压 IO 与背板 3.3V/5V 信号之间的标准隔离桥，尤其适合那些处理器核压越降越低、而背板标准还停留在 3.3V/5V 的渐进式升级系统，避免了整机重构的代价。自动方向让它在热插拔、总线仲裁等方向不确定的场景里也稳如泰山。

一个进阶用法：把 ASC0102S 放在板边连接器与处理器之间，作为整块板子的多电压 IO 防火墙。处理器核压下探时，所有外设侧仍是 3.3V/5V，ASC0102S 把边界统一翻译，板内其余逻辑不必再为电平兼容分心。在热插拔场景里，自动方向也让它在总线仲裁、主从切换时不会因方向判断迟滞而出错。

五、可靠性与抗辐照底座

ASC0102S 的差异化底座同样是商业航天级三指标：SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，配合 −55℃ 至 125℃ 全温域。它面向商业航天、特种工业里那些多电压共存又要求长寿命、抗辐射的板级互联。多数进口电平转换器件不承诺抗辐照、温域只到 85℃，在航天与核电场景里就是能不能用的分水岭；ASC0102S 把指标写清，等于给多电压接口上了一道可靠性保险。再加上 Ioff 部分断电保护对低功耗系统的友好，它在可靠与省电两个维度同时站住了脚。对系统架构师而言，这意味着可以在不牺牲可靠性的前提下，放心地把处理器核压继续往下降，用更低功耗换更长的在轨寿命，而接口兼容性由 ASC0102S 兜底——这是一种能在系统层面产生收益的器件选择。

从系统可靠性看，Ioff 部分断电的价值常被低估：低功耗设备周期性掉电时，若没有高阻隔离，外设域会通过体二极管把处理器域悄悄抬起来，造成漏电甚至逻辑混乱。ASC0102S 把这层保护做成硬件默认行为，软件无需任何干预。叠加上抗辐照与宽温域，它让多电压接口的可靠性从消费级一次性抬到航天级，而这种提升几乎不增加板级复杂度。

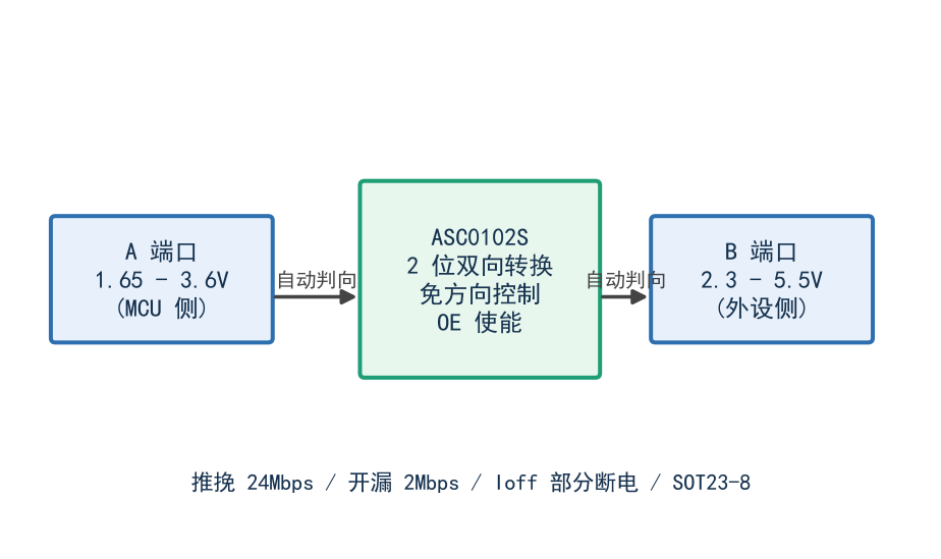

图：ASC0102S 双向自动方向转换架构

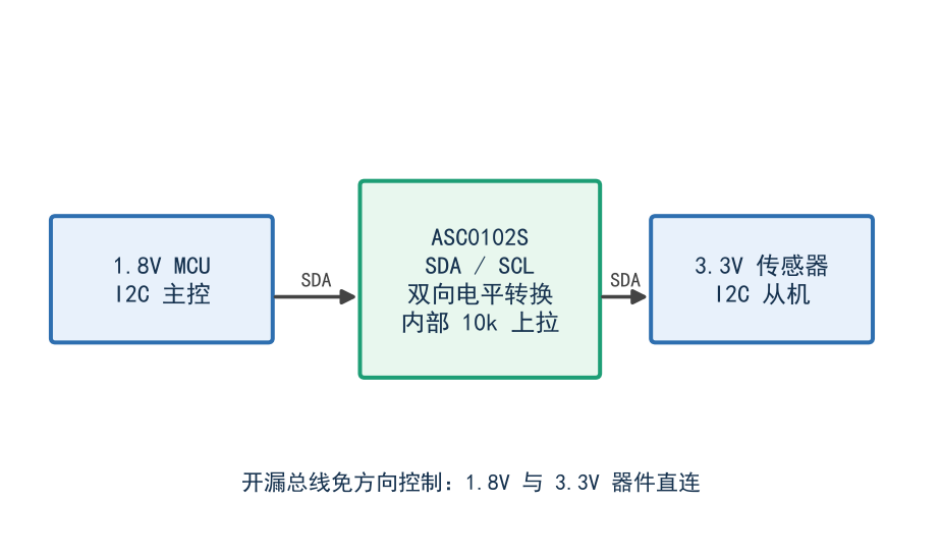

图：ASC0102S 在 I2C 总线中的应用

六、CSDN 专属：机制与工程真相

工程师最该搞懂的，是自动方向到底怎么实现。ASC0102S 在每个通道里用一个方向检测结构：当一边被外部驱动拉高或拉低，检测电路识别到驱动边沿，就把另一侧切换到对应方向，整个过程对 MCU 透明。代价是它需要一个参考边沿，所以上电瞬间、总线都浮空时要小心竞争；建议在弱上拉帮助下让总线有确定空闲态。另一个硬核点是 VCCA ≤ VCCB 的约束：电平抬升方向不可逆，若把高压侧接到 A、低压侧接到 B，转换方向就反了，信号会失真甚至锁死。Ioff 部分断电的底层机理是：某侧 VCC 掉电后，该侧输出级被强制高阻并钳位，体二极管不再导通，从而切断倒灌路径。理解这三件事，才能把自动方向用稳，而不是栽在隐性电平竞争里。还有一个实用细节：开漏总线（I2C）下速率上限是 2Mbps，推挽单向总线才能跑满 24Mbps，选型时按总线类型对号入座。

七、选型对比：ASC0102S 与进口同类

八、设计实例：从零搭一个可用方案

把自动方向落到实处。先确认供电：低压域（如 1.8V MCU）接 A 侧、高压域（如 3.3V/5V 外设）接 B 侧，务必 VCCA ≤ VCCB；PCB 上把 A、B 两侧的电源与地各自铺好，避免借线。I2C 应用里 SDA、SCL 各走一个通道，总线空闲保持上拉确定的高电平；若线上电容偏大，按 Rp·Cb 时间常数补一颗合适阻值的外置上拉。低功耗系统进入部分断电前，先让 ASC0102S 那一侧的 VCC 有序掉电，依赖 Ioff 切断倒灌；板级验证时量一下掉电域是否有倒灌电流，确认高阻生效。星载项目记得把 SEL/SEU、TID 写进器件保证值清单。这样一颗 SOT23-8 就替代了分立 MOS 方案的数十个焊点与一处隐患。

九、结语

多电压共存是嵌入式系统的常态，而方向控制与倒灌漏电是两类老麻烦。ASC0102S 用免方向透明通道加 Ioff 部分断电，把这两件事悄悄收拾干净，再以抗辐照指标兜底。对工程师，它省的是固件里的方向状态机；对系统，它多的是在低功耗与航天场景里也成立的接口可靠性。当你的处理器核压继续下探，而背板标准还停在 3.3V/5V，这颗芝麻大的芯片，就是平滑过渡的那座桥。
