構造デザインの講義【トピック6：用途と構造のデザイン】第4講：展望空間の構造とデザイン(2)
シドニー・ケーブル・タワーを事例として
東京理科大学・工学部建築学科、講義「建築構造デザイン」の教材（一部）です
トピック6：用途と構造のデザイン
第4講：展望空間（高層）の構造とデザイン(2)（ココ）
～シドニー・ケーブル・タワーと制振構造～
展望タワーの構造とデザイン
展望タワーには、安定した骨組構造と、超高層としての風・地震外力による振動制御が、重要になります。
風への抵抗は、エッフェルが実践した方式、すなわち、風を受け止めず、通過させる構造を採用することも効果的です。
しかし、これに限らないタワーの様々な構造の事例を見ることができます。
振動制御は、制振構造・免振構造が採用されることがあります。

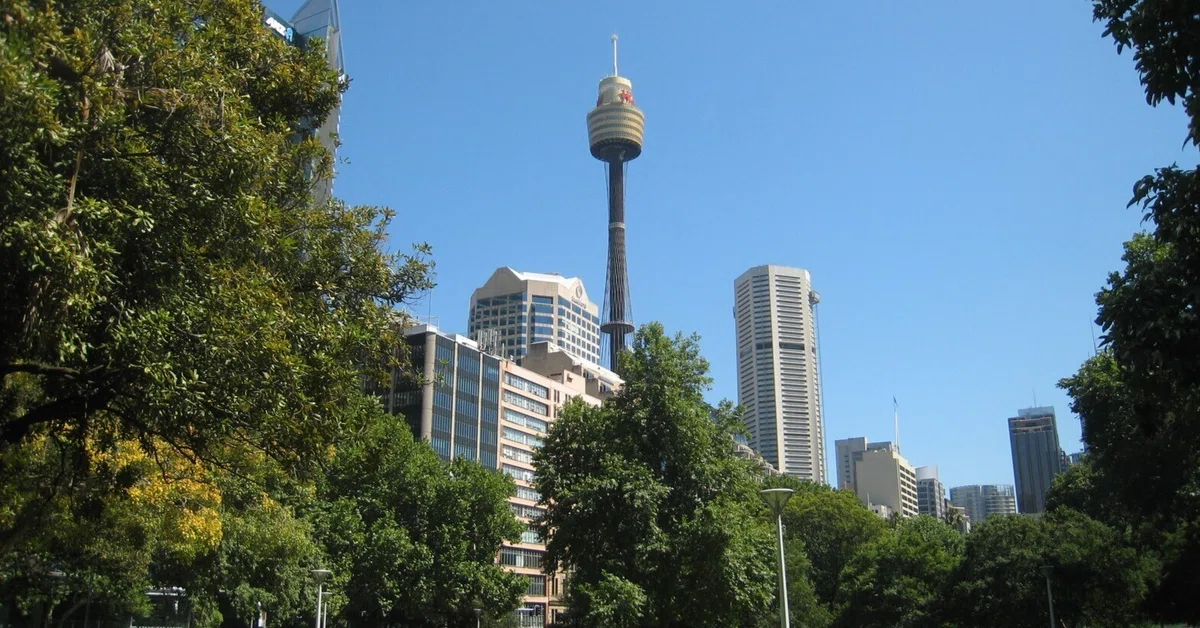

シドニー・ケーブル・タワーの構造とデザイン
シドニーのケーブルタワーは、南半球では、スカイタワーに次ぐ第2位の高さ305mです。
中央の塔を取り囲むようにケーブルが配置されています。
ケーブルは直線ですが、タワーの上部と下部を、ずらしながら結ぶことで、曲面を構成します。
一葉双曲面と呼ばれる形状です。
神戸ポートタワー、広州タワーなどにも採用されているデザインです。
ワイヤーメッシュは、特徴的なデザインを演出する
ワイヤーメッシュは直線材のため、風荷重への対策が図られています。
展望デッキには水槽が錘として設けられ、TMD（Tuned Mass Damper）として、制振効果を得ています。
風や地震に対する応答制御は、建物の安全、さらには都市の安全にもつながります。
地震国・日本だけでなく、世界各地に制振技術の事例を見ることができます。
