【 図解 】【 活用法とメリット 】 ステレオミニ - モノラルフォンケーブル

SYNTHERNET からリリースされた電源不要の超コンパクト・パッシブミキサー／スプリッター MIXSPLIT（以下、MS表記）についての記事を以前に書きました。

その記事の中で、TRSやステレオミニなど、オーディオ端子に関する用語がいくつか登場しました。

そこで今回は、

「ステレオミニ – モノラルフォンケーブル」の利点と用途

について、筆者自身の学習も兼ねてまとめてみたいと思います。

※なお、筆者の知識には不完全な点があるかもしれません。もし誤りがある場合はご容赦ください。

・・・　・・・

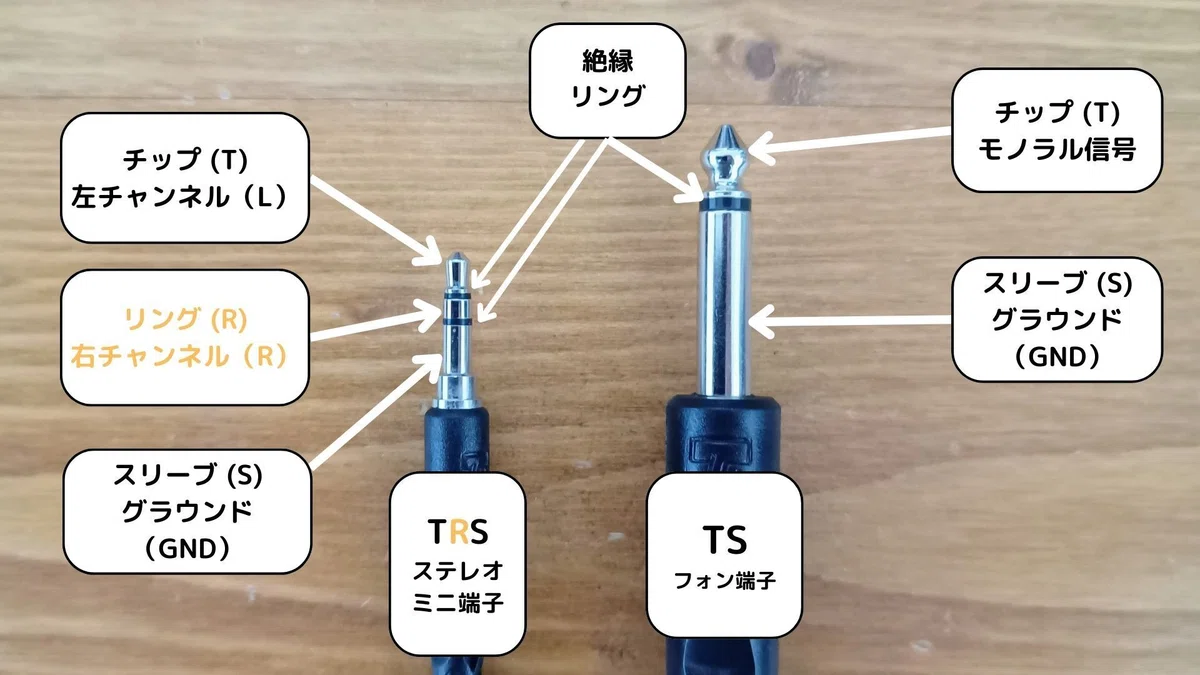

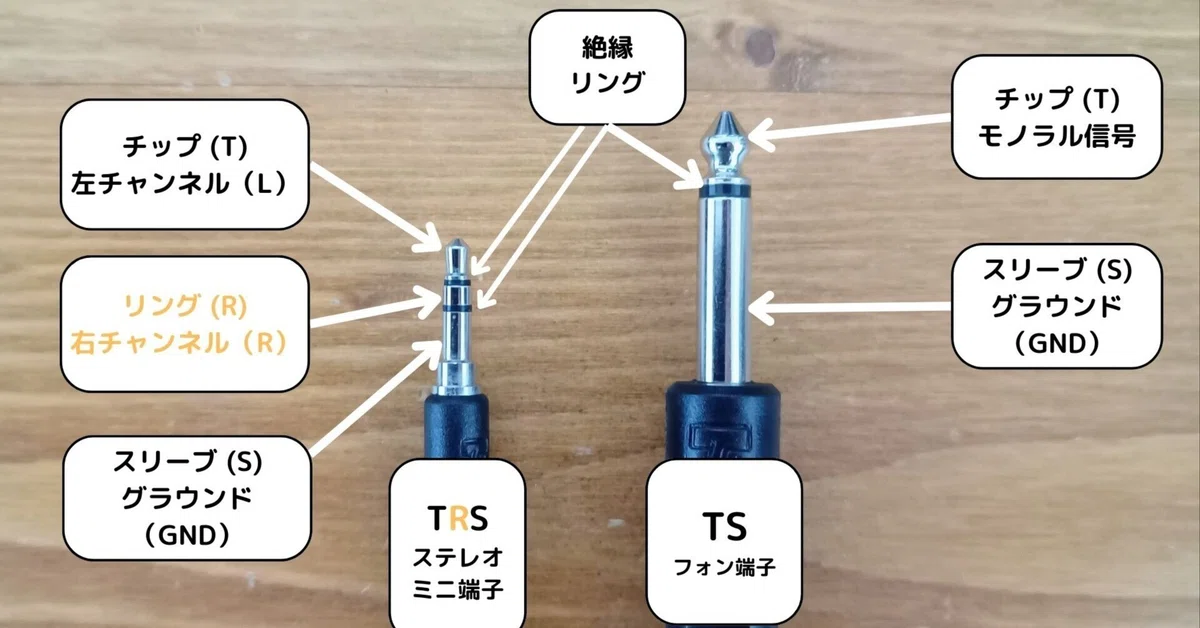

【 ステレオミニ - モノラルフォンケーブルとは 】

このケーブルは、

左側：ステレオミニ端子（TRS）
右側：モノラルフォン端子（TS）

という構造になっています。

用途としては、主に以下の2パターンが考えられます。

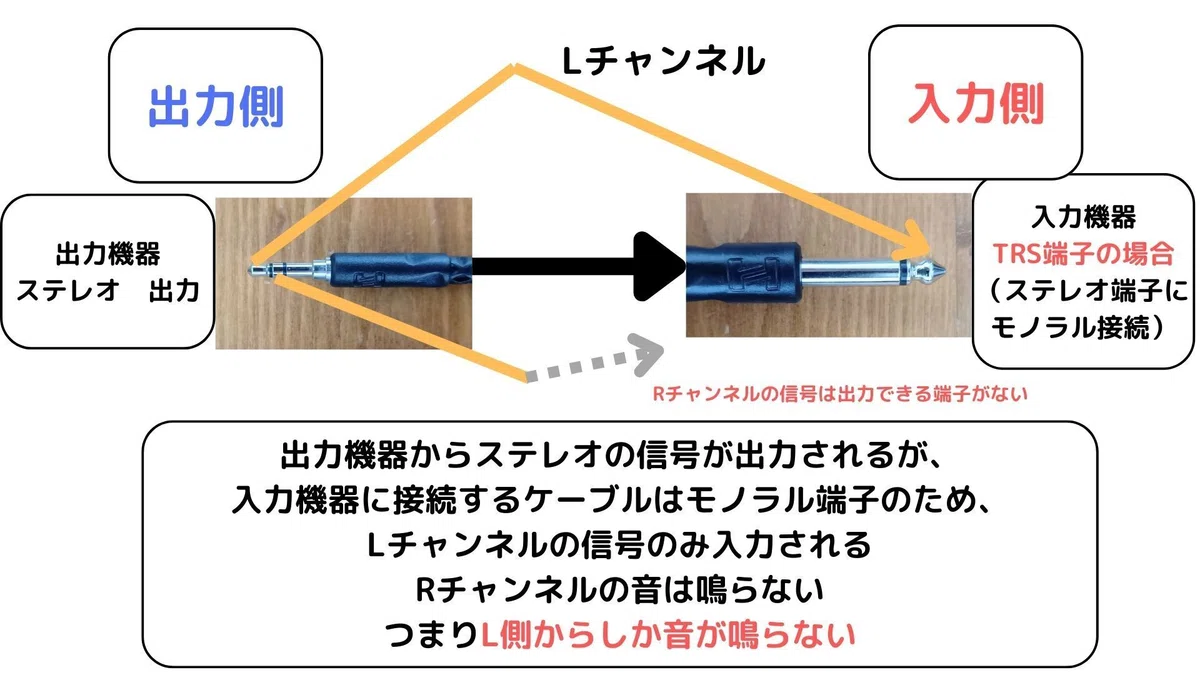

① ステレオミニ（出力） → モノラルフォン（入力）

ステレオ機器の出力（LまたはRチャンネル）をモノラル入力の機器へ送る。※この場合、通常はLチャンネルのみが送られます。

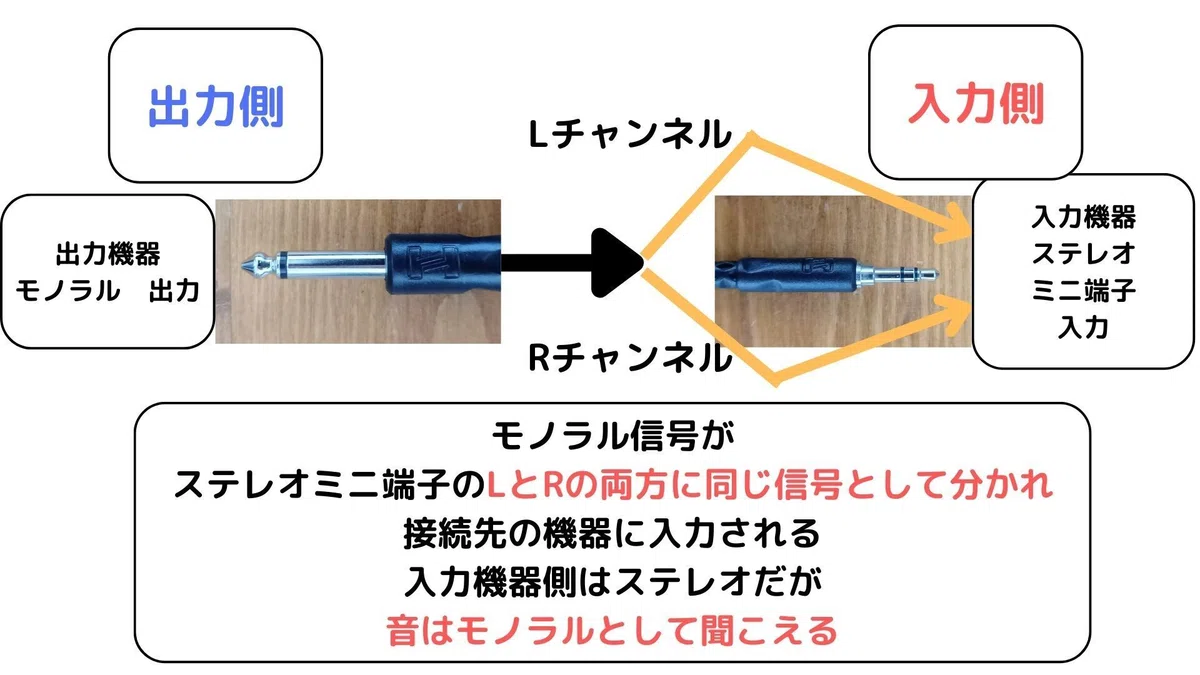

② モノラルフォン（出力）→ ステレオミニ（入力）

モノラル信号をステレオミニ端子のL/R両方に送る構造（L/Rに同じ信号を送る）
→ これにより、ステレオ入力の機器に対して、モノラル信号を左右から均等に再生できます。

前回の記事では、②の用途で使いました。
具体的には：

ミキサーのAUX SENDに
TSケーブルを接続
MSには、ステレオミニ端子側を接続

こうすることで

モノラル信号を
ステレオのL/R両方に
送ることができます。

※なお、この接続を逆にしてしまうと①の状態になり、Lチャンネルの信号しか送られなくなる可能性があるため注意が必要です。

・・・　・・・

【 ステレオミニ - モノラルフォンケーブルの利点 】

モノラル出力しか持たない機器と、ステレオミニ端子（または通常のTRSフォン）しか入力を持たない機器をつなぐ際に便利です。

受け側がステレオ入力の場合、通常は信号がLとRに分かれて入力されますが、このケーブルを使用することで、

モノラル信号を
L/R両方に等しく送ることが可能

になります。

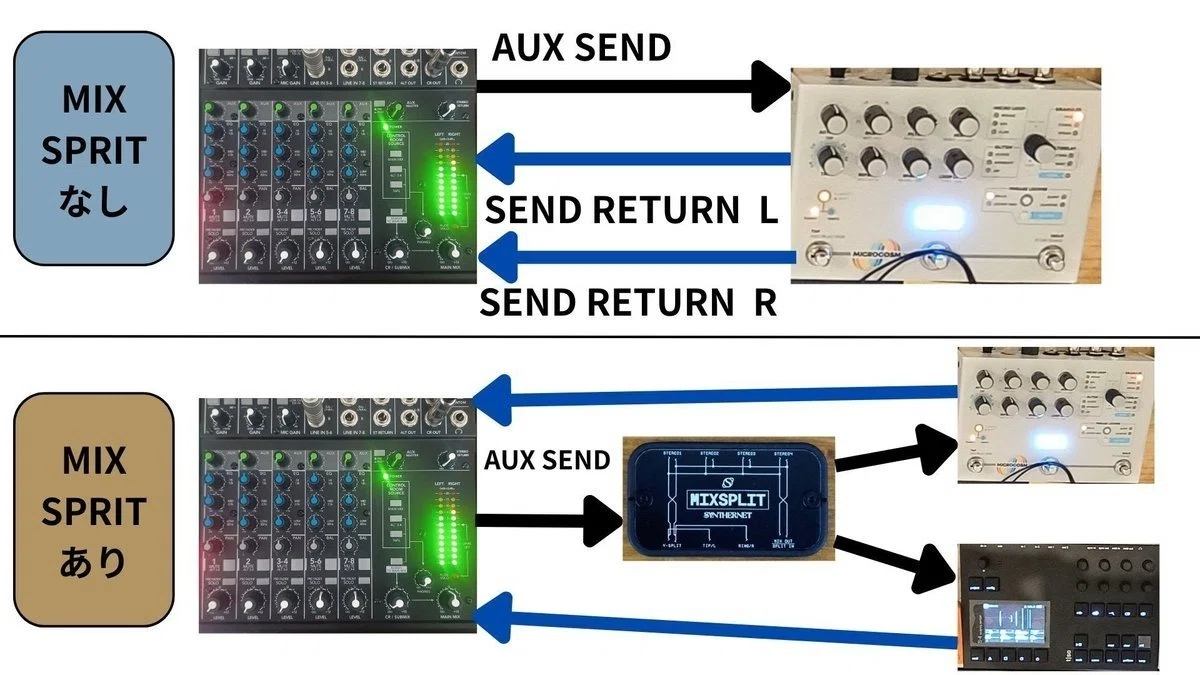

実際、使う場面が少ないかもしれませんが、例えば以下のようなケース（下図の下段の構成）では、このケーブルが有効です。

ミキサーのAUX SENDが
モノラル出力仕様であり、
MSを経由して
外部エフェクターに接続する場合

＊モノラルミニプラグケーブル - モノラルフォンケーブルでも代用できるかもしれません（未検証）

・・・　・・・

【 信号の流れまとめ 】

出力機器側にモノラル端子（TS）を接続
入力機器側にステレオミニ端子（TRS）を接続

出力機器側にステレオミニ端子（TRS）を接続
入力機器側にモノラル端子（TS）を接続

この場合は注意が必要です。

用途：
出力機器からLチャンネルの信号だけを取り出したい場合など

・・・　・・・

【 使用しているケーブル 】

筆者が現在使っているのは以下の製品です。

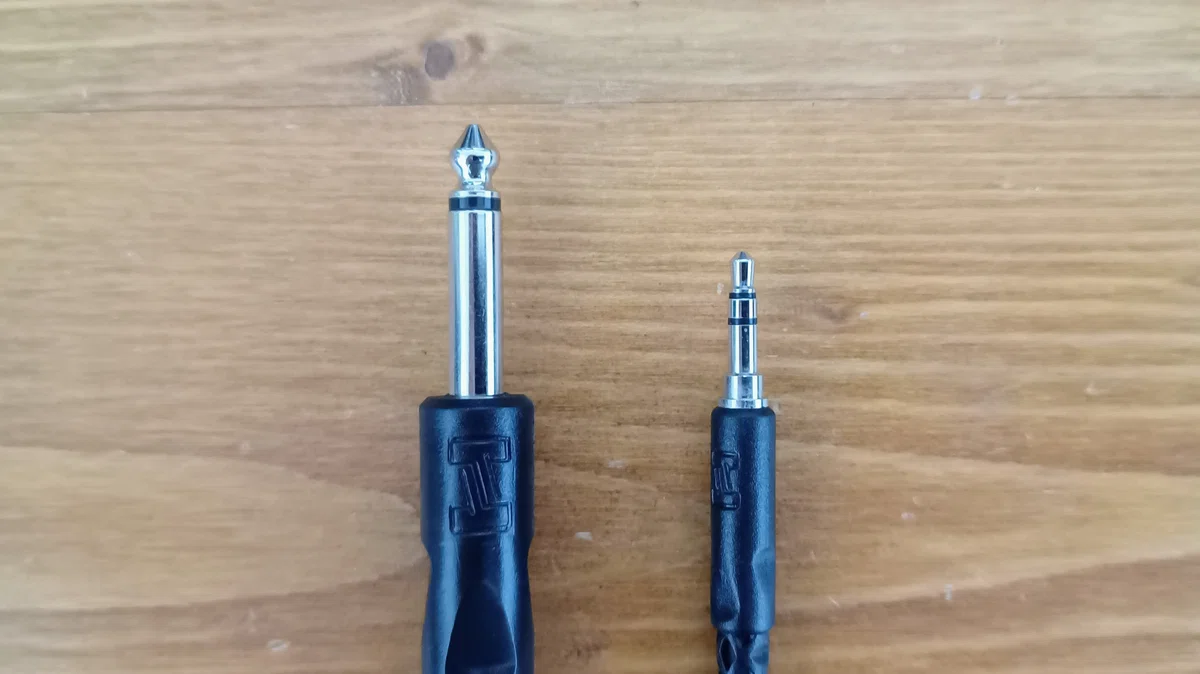

Hosa CMP-103

91cm ステレオミニプラグ-モノラルフォンプラグ オーディオケーブル

このケーブルは、上記で説明した通り、モノラル信号をステレオミニ端子のL/R両方に送る構造になっています。

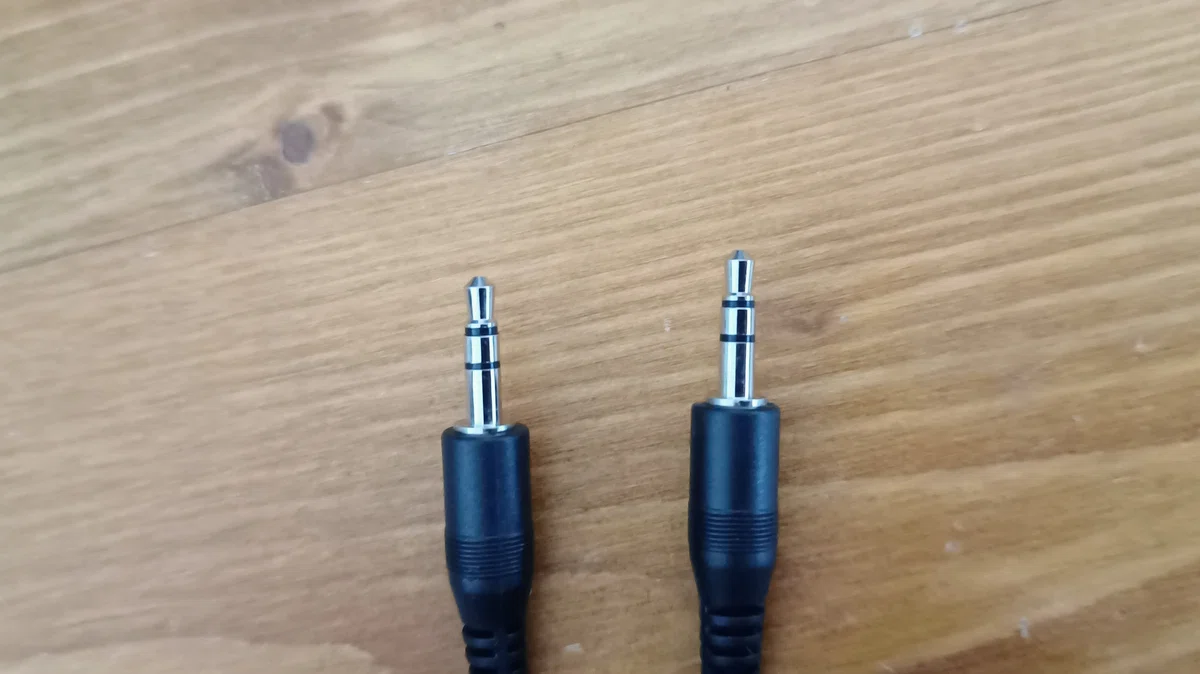

また、ステレオミニ端子同士の機材では、以下のケーブルが必要です。

・・・　・・・

【 ステレオミニ端子が搭載された機材例 】

最近の機材はサイズをコンパクトにするために、

ミニ端子での入出力を
採用している機材が増えています。

通常のフォンケーブルに変換プラグを使う方法もあれば、最初からミニプラグ対応のケーブルを用意する方法もあります。

使用する機材や接続環境にあわせて選ぶ必要がありますが、信号の流れを理解しておくことで、トラブルなくスムーズに機材同士を接続できれば、楽曲制作に集中できると思います。

以下にステレオミニ端子が搭載された機材を紹介します。

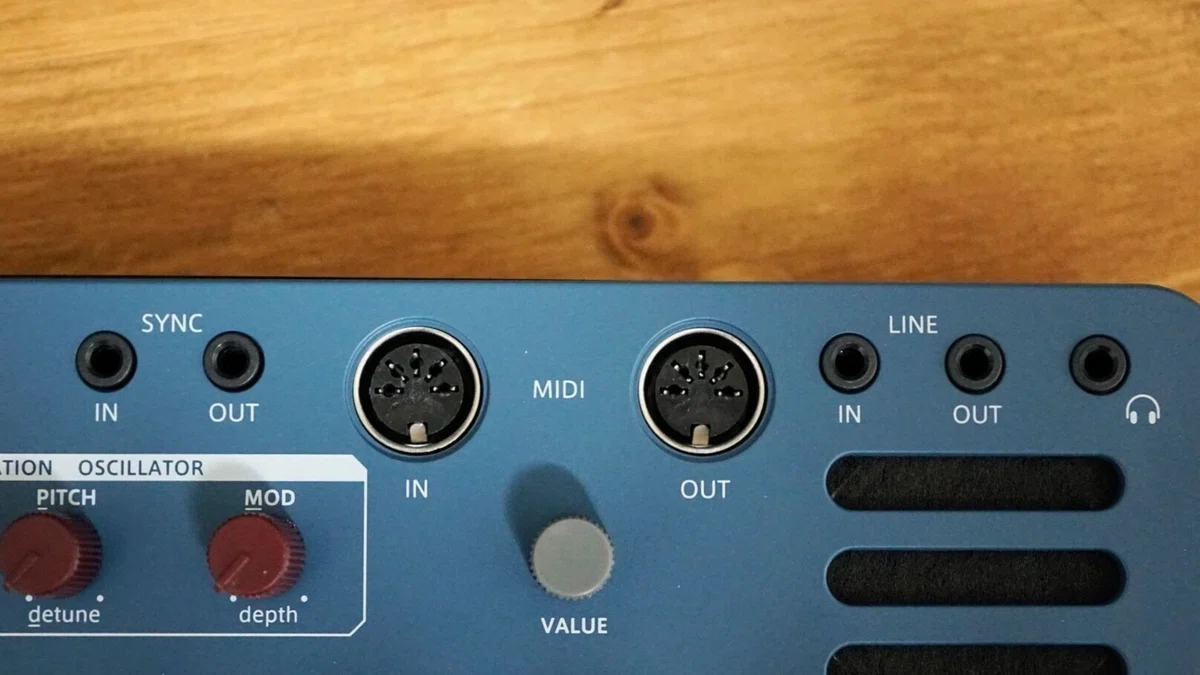

SONICWARE / Ambient Ø (zero)

LINE IN / OUTともにステレオミニ端子。INはモノラル／ステレオを切り替え可能。

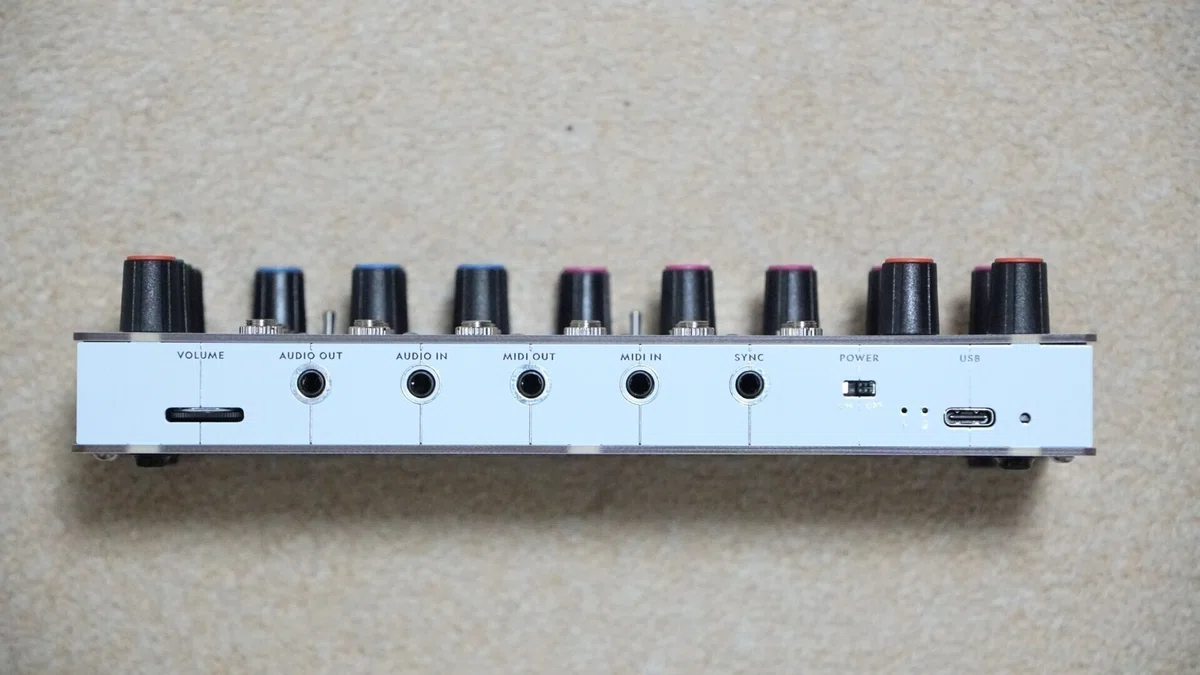

modern sounds / pluto

AUDIO IN  / OUTともステレオミニ端子。

AUDIO OUTはデュアルモノかLRのパンの割合を50%もしくは100%(Voice1と２をLR振り切る)に設定可能です。

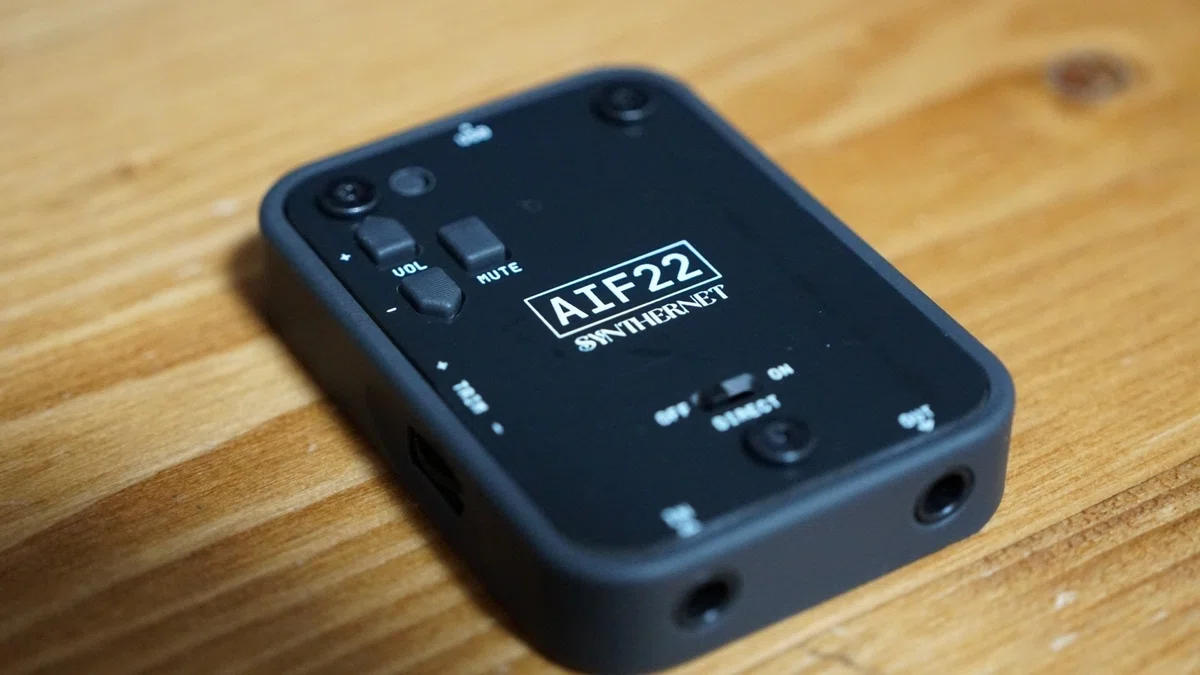

SYNTHERNET / AIF22

超コンパクトなオーディオインターフェイス。入出力ともステレオミニ端子仕様。

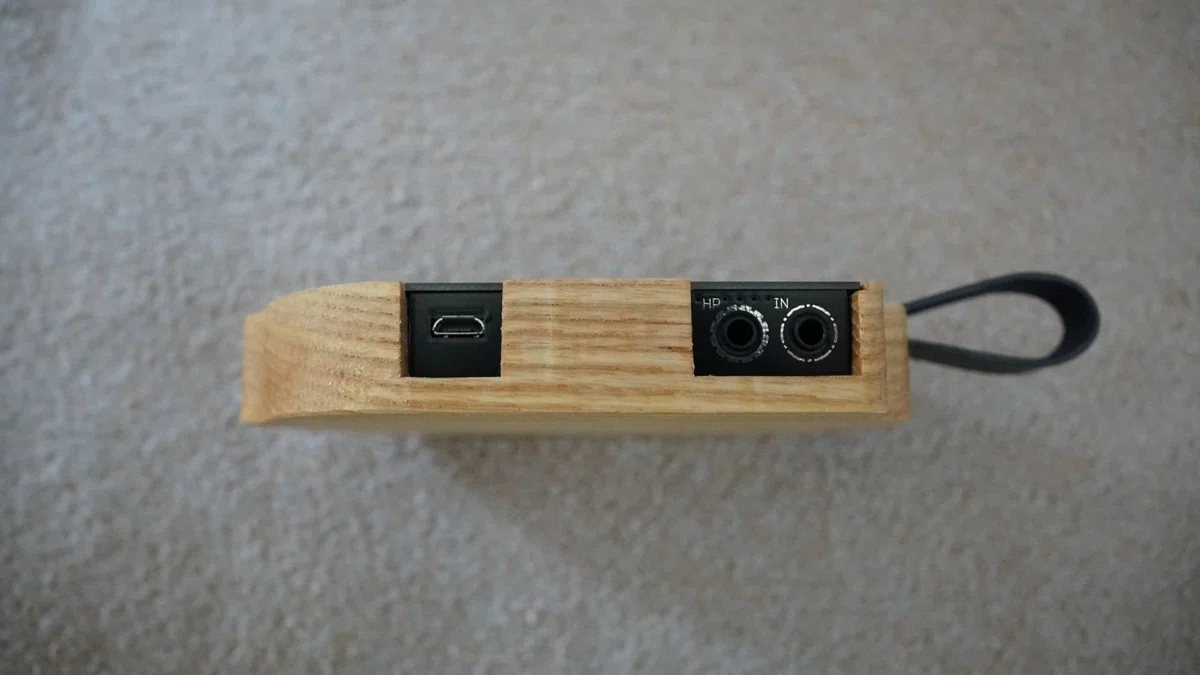

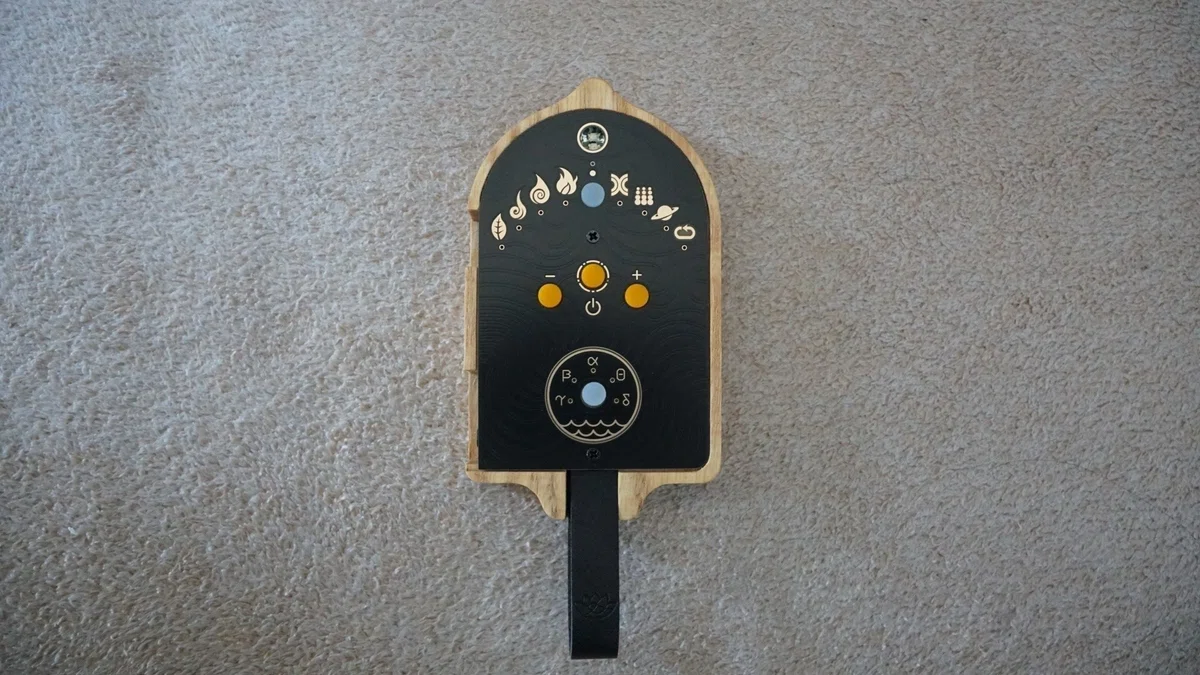

PhonicBloom / Glo, The Polyphonic Whale

INとOUT（ヘッドフォン出力兼用）がミニ端子仕様。出力はステレオ仕様。入力はステレオかモノラルか不明です。

お読みいただき、ありがとうございました。
