从零搭建工业控制系统（十三）：安全监控服务——压力超标了怎么办

安全监控服务：压力超标了怎么办

这是「从零搭建工业控制系统」系列第13篇。灯塔能"显示"状态，但光显示不够。压力超标了得自动关阀门，断电了得自动启动保护。这篇讲安全监控服务怎么"执行"安全动作。

一次差点炸腔的事故

去年冬天，Chamber腔体正在抽真空，压力传感器突然故障——读数卡在0。系统以为还在真空状态，继续抽。实际上腔体已经漏气，压力回到大气压了。如果继续抽下去，泵会过载。

那次靠操作员手动按了急停才没出大事。事后我花了两天写了 ChamberSafetyControlService，让系统自己处理这种故障。

核心思路：压力数据无效时，按最安全的状态处理。 不知道压力是多少，就当它不安全。

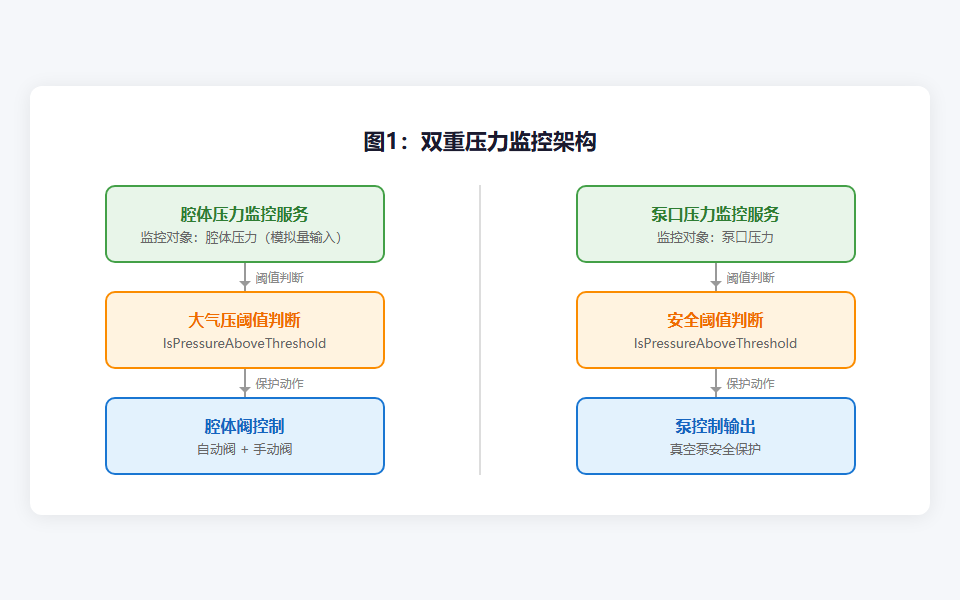

双重压力监控架构

系统有两套压力监控，保护不同的设备：

Chamber监控保护腔体盖的安全，泵口压力监控保护真空泵的安全。两套独立运行，互不干扰。

Chamber安全控制服务

ChamberSafetyControlService 监听压力变化，自动控制AutoChamberValve（自动腔体阀）和ManualChamberValve（手动腔体阀）：

public partial class ChamberSafetyControlService : ObservableObject,
    IRecipient<HeaterPCWConfigChangedMessage>, IDisposable
{
    private readonly IDeviceCmdService _deviceCmdService;
    private readonly ChamberPressureMonitorService _pressureMonitor;

    [ObservableProperty]
    private bool autoAllowControl;    // False: AutoChamberValve直接关闭; True: 基于压力智能控制

    [ObservableProperty]
    private bool manualAllowControl;  // False: ManualChamberValve直接关闭; True: 启用压力保护

    [ObservableProperty]
    private bool autoValveAutoEnable;      // AutoChamberValve自动开关计算结果

    [ObservableProperty]
    private bool manualValveManualEnable;    // ManualChamberValve手动开关计算结果
}

构造函数里订阅压力监控的属性变化：

public ChamberSafetyControlService(
    IDeviceCmdService mcuCmdService,
    ChamberPressureMonitorService pressureMonitor)
{
    _deviceCmdService = mcuCmdService;
    _pressureMonitor = pressureMonitor;

    // 订阅压力监控变化事件
    _pressureMonitor.PropertyChanged += OnPressureMonitorPropertyChanged;

    // 注册消息接收器，监听配置变更
    WeakReferenceMessenger.Default.Register(this);

    InitializeConfiguration();
}

压力变化的响应逻辑

压力监控服务的 IsPressureAboveThreshold 变化时，安全控制服务收到通知：

private void OnPressureMonitorPropertyChanged(object sender, PropertyChangedEventArgs e)
{
    if (e.PropertyName == nameof(ChamberPressureMonitorService.IsPressureAboveThreshold))
    {
        UpdateControlOutputs();
    }
    else if (e.PropertyName == nameof(ChamberPressureMonitorService.IsDataValid))
    {
        // 数据无效时也要更新——按最安全状态处理
        UpdateControlOutputs();
    }
}

关键设计：数据无效也触发更新。 传感器故障时 IsDataValid=false，这时候不能放任不管，要按"不安全"处理。

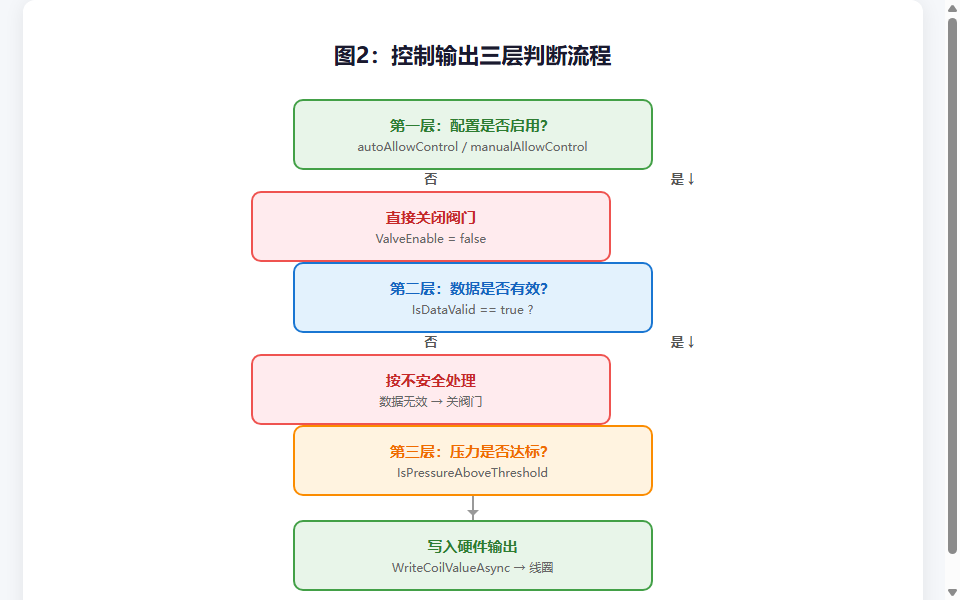

控制输出计算

private async void UpdateControlOutputs()
{
    // 计算AutoChamberValve自动控制
    if (!autoAllowControl)
    {
        autoValveAutoEnable = false; // 配置禁用，直接关
    }
    else if (!_pressureMonitor.IsDataValid)
    {
        autoValveAutoEnable = false; // 数据无效，按不安全处理
    }
    else
    {
        autoValveAutoEnable = _pressureMonitor.IsPressureAboveThreshold; // 正常逻辑
    }

    // 计算ManualChamberValve手动控制
    if (!manualAllowControl)
    {
        manualValveManualEnable = false;
    }
    else if (!_pressureMonitor.IsDataValid)
    {
        manualValveManualEnable = false;
    }
    else
    {
        manualValveManualEnable = _pressureMonitor.IsPressureAboveThreshold;
    }

    // 写入硬件
    await WriteCoilValueAsync(_autoValveCoil, _autoValveCoil.GetWriteValue(autoValveAutoEnable));
    await WriteCoilValueAsync(_manualValveCoil, _manualValveCoil.GetWriteValue(manualValveManualEnable));
}

三层判断：配置是否启用 → 数据是否有效 → 压力是否达标。任何一层不通过都关阀门。

跨线程写入的坑

安全控制服务运行在后台线程，但线圈写入涉及UI绑定的 ModbusCoil 对象。直接调用 WriteValueManuallyCommand 会报跨线程异常。

解决方案：绕过Command，直接调用底层API：

// 错误做法：通过Command写入（会触发UI确认对话框 + 跨线程异常）
// await coil.WriteValueManuallyCommand.ExecuteAsync(value);

// 正确做法：直接调用底层API
await _deviceCmdService.WriteCoilValueAsync(coil, coil.GetWriteValue(enable));

这个问题排查了很久。现象是启动后偶现 InvalidOperationException: 调用线程无法访问此对象。最后发现是安全控制服务的Timer回调在后台线程触发了UI绑定属性的更新。

配置热响应

配置变更时不需要重启服务。通过消息机制实时响应：

public void Receive(HeaterPCWConfigChangedMessage message)
{
    // 配置变了，重新计算控制输出
    UpdateControlOutputs();
}

操作员在设置界面修改 AutoAllowControl 后保存，安全控制服务立即收到消息并更新硬件输出。

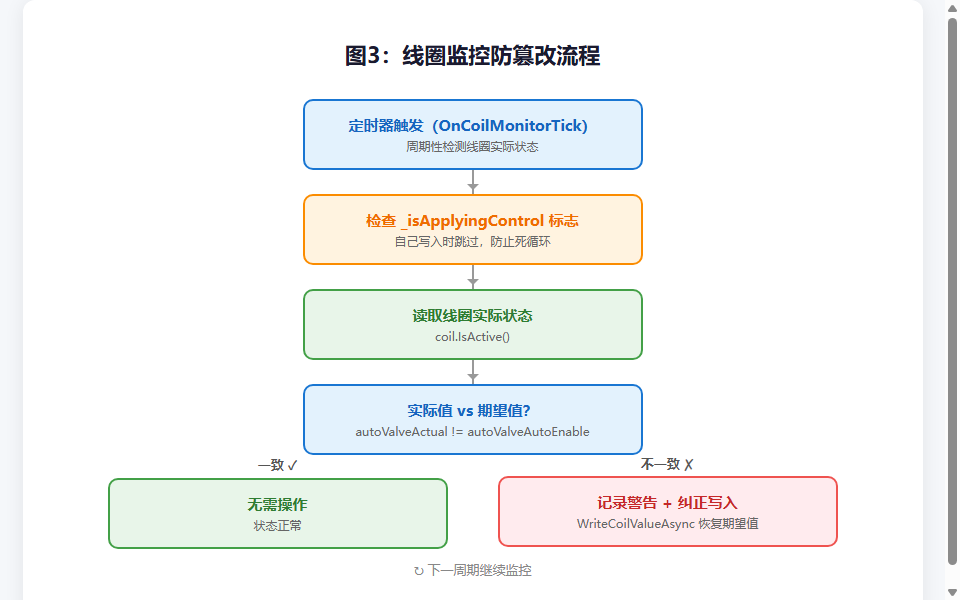

线圈监控：防止外部篡改

除了响应压力变化，还有定时器监控线圈状态。如果有人手动操作了AutoChamberValve或ManualChamberValve，服务会检测到并纠正：

private async void OnCoilMonitorTick(object state)
{
    if (_isApplyingControl) return; // 自己写入时跳过

    var autoValveActual = _autoValveCoil.IsActive();
    if (autoValveActual != autoValveAutoEnable)
    {
        _logger.Warn($"AutoChamberValve被外部修改: 期望{autoValveAutoEnable}, 实际{autoValveActual}, 正在纠正");
        await WriteCoilValueAsync(_autoValveCoil, _autoValveCoil.GetWriteValue(autoValveAutoEnable));
    }
}

_isApplyingControl 标志位防止自己写入时触发监控纠正，形成死循环。

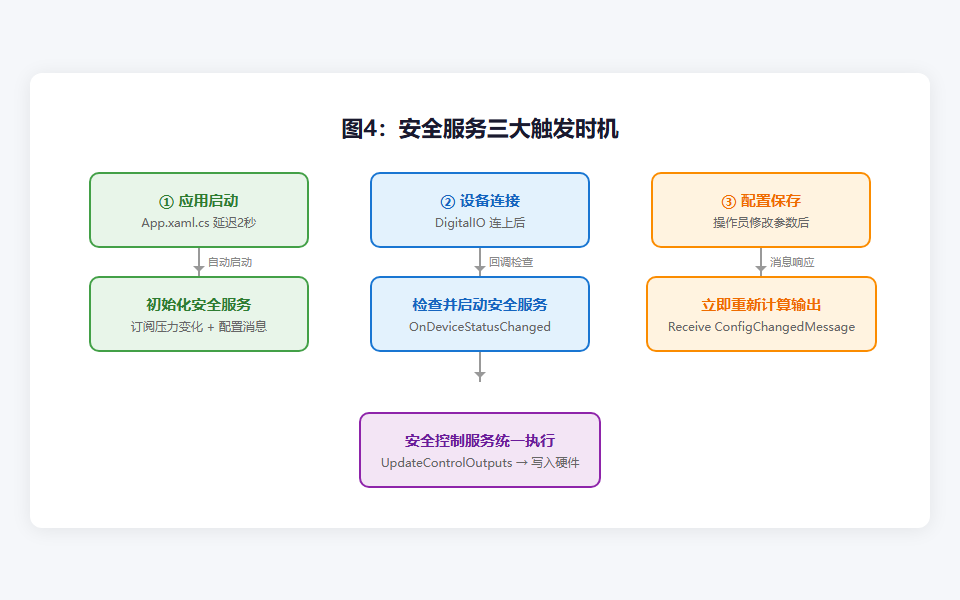

三大触发时机

安全服务的启动有三个入口：

1. 应用启动：App.xaml.cs里延迟2秒自动启动
2. 设备连接：设备连上后检查是否需要启动安全服务
3. 配置保存：操作员修改配置后立即响应

// DeviceCmdService中的设备连接回调
private void OnDeviceStatusChanged(object sender, DeviceStatusEventArgs e)
{
    if (e.DeviceType == DeviceType.DigitalIO && e.IsConnected)
    {
        // DigitalIO连接了，检查Chamber控制服务
        CheckAndStartChamberSafetyService();
    }
}

安全监控踩坑清单

本篇小结

安全监控的核心原则：不知道状态时，按最危险的情况处理。

下期预告

第14篇：配置系统基础

安全服务靠配置驱动，下篇讲配置系统——INI文件、JSON配置、热加载机制怎么设计。
