从零搭建工业控制系统（四）：Modbus通信实战，让你的软件跟设备说上话

Modbus通信集成：让你的软件跟设备说上话

这是「从零搭建工业控制系统」系列第4篇。前三篇搭了MVVM骨架、搞定了命令系统、理顺了依赖注入。从这篇开始，进入硬件通信。

第一次接设备的窘境

我第一次写设备通信代码的时候，直接在按钮点击事件里发了条 Modbus 请求。代码大概长这样：

private void ButtonStart_Click(object sender, RoutedEventArgs e)
{
    var client = new TcpClient("192.168.1.100", 502);
    var master = ModbusIpMaster.CreateIp(client);
    master.WriteSingleCoil(1, 0, true);
    client.Close();
}

能用吗？能用。但问题一大堆：

• 每次点按钮都新建连接，设备端连接数蹭蹭涨
• 没有超时处理，设备不响应就卡死
• 没有断线检测，网线拔了程序不知道
• 业务逻辑和通信代码混在一起，改一个动全身

后来重写了三版才稳定下来。这篇就把踩过的坑整理出来。

Modbus协议：30年前的"老古董"

Modbus 是1979年发明的工业通信协议，到现在还在用。原因很简单：够简单、够通用、几乎所有设备都支持。

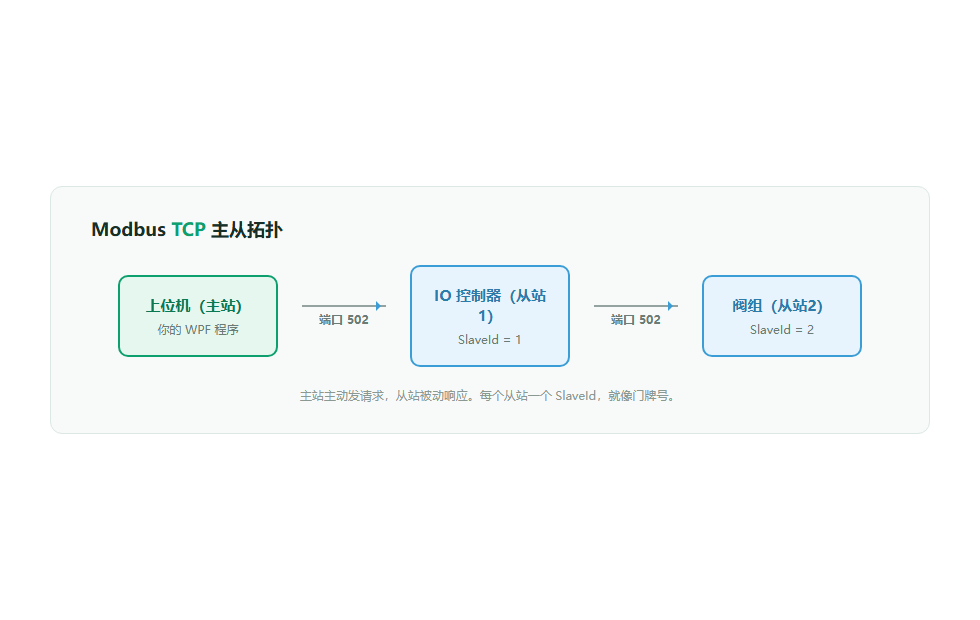

核心概念就三个：

① 从站（Slave） — 设备端。每个设备有个 SlaveId（1-247），就像门牌号。

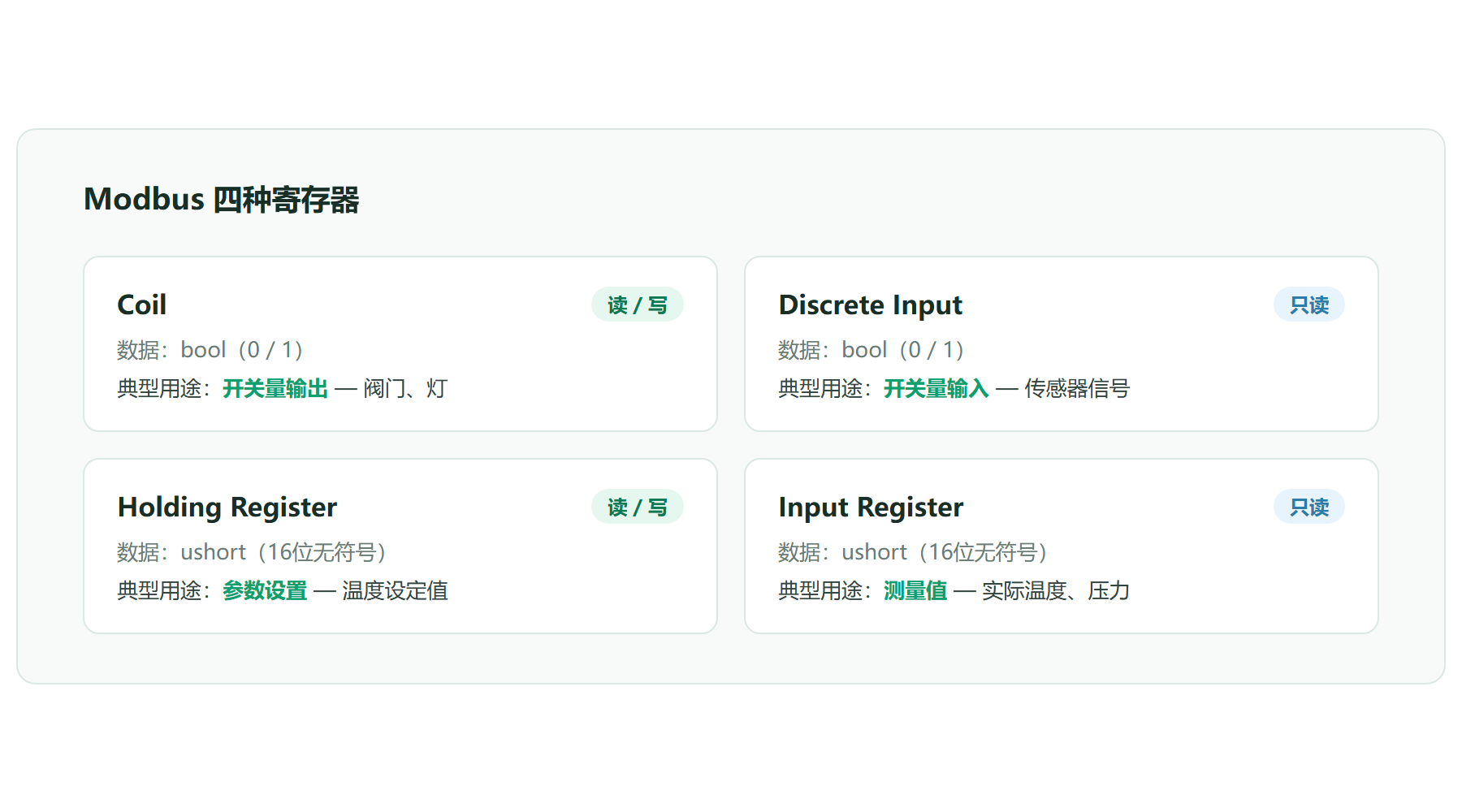

② 寄存器（Register） — 设备上的数据存储区。四种类型：

③ 主站（Master） — 你的软件。主动发请求，设备被动响应。

一次通信就是：主站说"从站1，把地址0的线圈写成true"，从站回"好的"。

NModbus：C#的Modbus库

.NET 平台用得最多的是 NModbus 库。安装：

Install-Package NModbus

最基础的用法：

using NModbus;

// 建立TCP连接
var client = new TcpClient("192.168.1.100", 502);
var factory = new ModbusFactory();
var master = factory.CreateMaster(client);

// 读线圈（SlaveId=1, 从地址0开始, 读8个）
bool[] coils = await master.ReadCoilsAsync(1, 0, 8);

// 写单个线圈
await master.WriteSingleCoilAsync(1, 0, true);

// 读保持寄存器
ushort[] registers = await master.ReadHoldingRegistersAsync(1, 0, 10);

// 写多个寄存器
await master.WriteMultipleRegistersAsync(1, 0, new ushort[] { 1, 2, 3 });

看起来不复杂。但直接在业务代码里用，迟早要出事。

封装通信服务

我把 Modbus 操作封装成一个接口，隔离底层细节：

public interface IModbusTransport : IDisposable
{
    bool IsConnected { get; }
    event EventHandler<bool> ConnectionStateChanged;
    IModbusMaster Master { get; }

    Task<bool> ConnectAsync(string ipAddress, int port, int timeout = 3000);
    Task DisconnectAsync();

    Task<ushort[]> ReadHoldingRegistersAsync(byte slaveAddress, ushort startAddress, ushort numberOfPoints);
    Task<ushort[]> ReadInputRegistersAsync(byte slaveAddress, ushort startAddress, ushort numberOfPoints);
    Task WriteHoldingRegistersAsync(byte slaveAddress, ushort startAddress, ushort[] values);
    Task WriteSingleRegisterAsync(byte slaveAddress, ushort address, ushort value);

    Task<bool[]> ReadCoilsAsync(byte slaveAddress, ushort startAddress, ushort numberOfPoints);
    Task<bool[]> ReadDiscreteInputsAsync(byte slaveAddress, ushort startAddress, ushort numberOfPoints);
    Task WriteCoilsAsync(byte slaveAddress, ushort startAddress, bool[] values);
    Task WriteSingleCoilAsync(byte slaveAddress, ushort address, bool value);
}

好处是：业务代码只依赖接口，不依赖 NModbus。以后换通信库（比如换成 OPC UA），只改实现，不改业务。

设备连接管理

工业现场网络不稳定，断线是家常便饭。连接管理必须做好：

public class ModbusTransport : IModbusTransport
{
    private TcpClient _tcpClient;
    private IModbusMaster _master;
    private string _ipAddress;
    private int _port;
    private bool _isConnected;

    public bool IsConnected => _isConnected;
    public IModbusMaster Master => _master;
    public event EventHandler<bool> ConnectionStateChanged;

    public async Task<bool> ConnectAsync(string ipAddress, int port, int timeout = 3000)
    {
        _ipAddress = ipAddress;
        _port = port;

        try
        {
            _tcpClient = new TcpClient();
            var connectTask = _tcpClient.ConnectAsync(ipAddress, port);

            // 超时控制：设备不响应就别等了
            if (await Task.WhenAny(connectTask, Task.Delay(timeout)) != connectTask)
            {
                _tcpClient.Dispose();
                return false;
            }

            var factory = new ModbusFactory();
            _master = factory.CreateMaster(_tcpClient);

            // 设置读写超时
            _master.Transport.ReadTimeout = 2000;
            _master.Transport.WriteTimeout = 2000;
            _master.Transport.Retries = 3;

            _isConnected = true;
            ConnectionStateChanged?.Invoke(this, true);
            return true;
        }
        catch
        {
            _isConnected = false;
            return false;
        }
    }

    public async Task DisconnectAsync()
    {
        _isConnected = false;
        ConnectionStateChanged?.Invoke(this, false);

        _master?.Dispose();
        _tcpClient?.Dispose();
    }
}

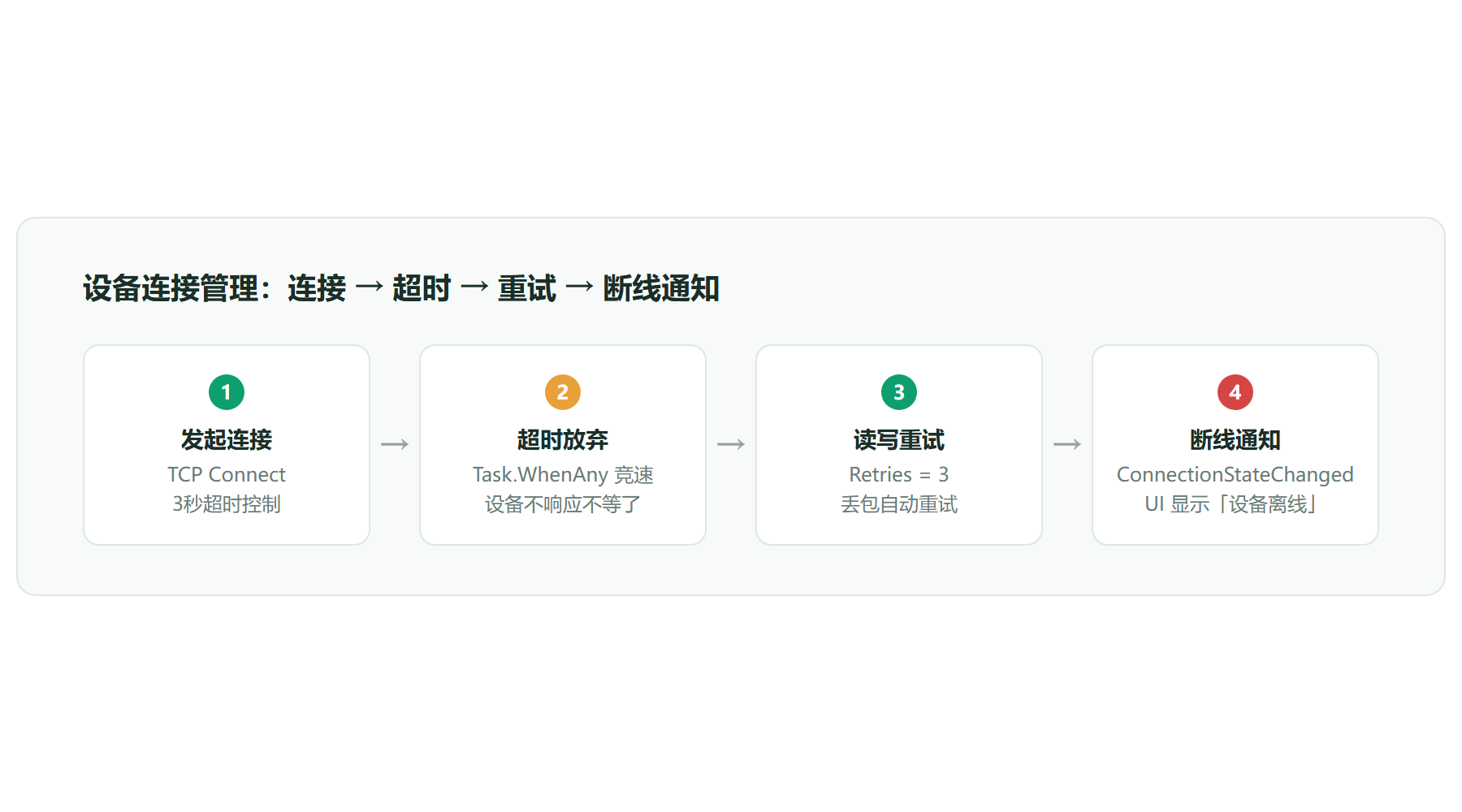

几个关键设计：

① 超时控制 — Task.WhenAny + Task.Delay，3秒连不上就放弃。不设超时，设备离线时UI能卡一分钟。

② 重试机制 — Transport.Retries = 3，偶尔丢包自动重试，不用每次失败都报错。

③ 连接状态事件 — ConnectionStateChanged，断线时通知上层。UI可以据此显示"设备离线"。

多设备管理

实际项目不只一台设备。我项目里有两台：DigitalIO（数字IO控制器）和 ValveModule（阀组）。封装一个统一管理服务：

public interface IDeviceConnectionManager
{
    /// <summary>
    /// 连接单个设备
    /// </summary>
    Task<bool> ConnectDeviceAsync(string deviceName, string ipAddress, int port, byte slaveId);

    /// <summary>
    /// 批量连接所有设备
    /// </summary>
    Task<bool> ConnectAllAsync(Dictionary<string, (string ipAddress, int port, byte slaveId)> deviceConfigs);

    /// <summary>
    /// 断开所有设备
    /// </summary>
    Task DisconnectAllAsync();
}

设备配置放在 Config.ini 里：

[DigitalIO]
IpAddress = 192.168.1.100
Port = 502
SlaveId = 1

[ValveModule]
IpAddress = 192.168.1.101
Port = 502
SlaveId = 2

启动时读取配置，批量连接：

var deviceConfigs = new Dictionary<string, (string, int, byte)>
{
    { "DigitalIO", ("192.168.1.100", 502, (byte)1) },
    { "ValveModule", ("192.168.1.101", 502, (byte)2) }
};

await _connectionService.ConnectAllAsync(deviceConfigs);

命令执行：不只是读写寄存器

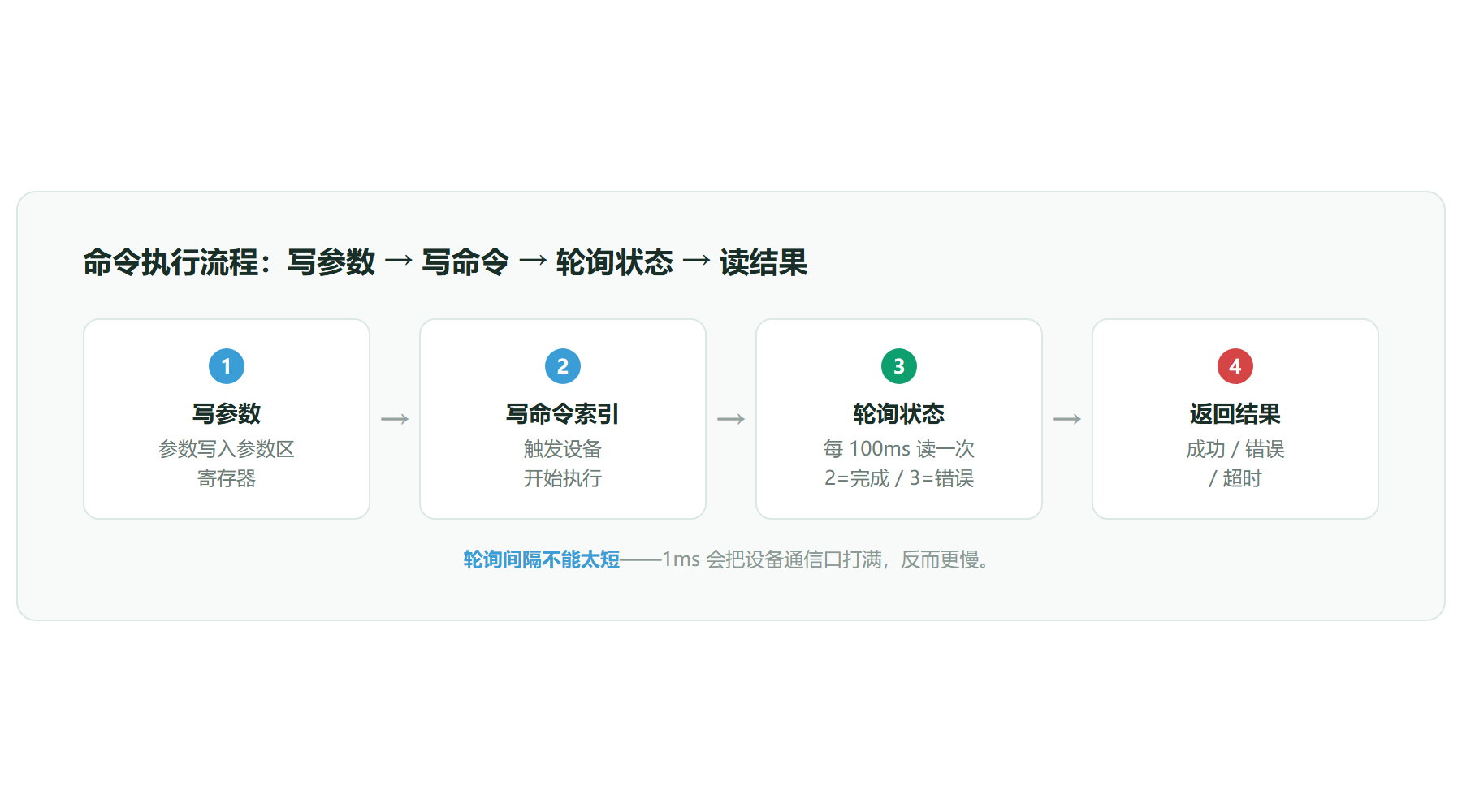

工业设备的通信不只是简单读写。我项目里，执行一个命令的流程是：

1. 写命令参数到参数区寄存器
2. 写命令索引到命令区寄存器
3. 轮询状态区寄存器，等设备返回完成标志
4. 读取结果

封装成 CommandTaskHandler：

public async Task<CommandHandleResult> ExecuteCommandAsync(
    IModbusMaster master, byte slaveId,
    DigitalIOCmdIndex cmdIndex,
    List<ushort> parameters,
    int timeout = 10000)
{
    // 1. 写参数
    await Task.Run(() => master.WriteMultipleRegisters(
        slaveId, paramAddress, parameters.ToArray()));

    // 2. 写命令索引（触发设备执行）
    await Task.Run(() => master.WriteMultipleRegisters(
        slaveId, cmdAddress, new ushort[] { (ushort)cmdIndex }));

    // 3. 写状态标志（告诉设备：命令已下发）
    master.WriteMultipleRegisters(slaveId, statusAddress, new ushort[] { 1 });

    // 4. 轮询等待完成
    return await WaitForCompletionAsync(master, slaveId, timeout);
}

private async Task<CommandHandleResult> WaitForCompletionAsync(
    IModbusMaster master, byte slaveId, int timeout)
{
    var deadline = DateTime.Now.AddMilliseconds(timeout);

    while (DateTime.Now < deadline)
    {
        ushort[] status = await master.ReadHoldingRegistersAsync(slaveId, statusAddress, 1);

        if (status[0] == 2) // 2 = 完成
            return CommandHandleResult.Success();

        if (status[0] == 3) // 3 = 错误
            return CommandHandleResult.Error("设备返回错误");

        await Task.Delay(100); // 100ms轮询间隔
    }

    return CommandHandleResult.Timeout();
}

轮询间隔不能太短 — 我设的100ms。设成1ms的话，Modbus请求会把设备通信口打满，反而更慢。

线圈写入的安全机制

直接写线圈是最危险的操作——一个误写可能打开错误的阀门。所以封装了多层保护：

[RelayCommand(CanExecute = nameof(CanWriteValue))]
public async Task WriteValueManually(bool value)
{
    // 第一层：设备连接检查
    if (!IsDeviceConnected)
    {
        MessageBox.Show("设备未连接");
        return;
    }

    // 第二层：CheckBox保护检查
    if (IsCoilProtectedByCheckBox())
    {
        MessageBox.Show($"线圈 {coilCode} 受保护，请先取消CheckBox");
        return;
    }

    // 第三层：用户确认
    bool confirmed = await ShowConfirmationDialog(value);
    if (!confirmed) return;

    // 第四层：实际写入
    await _modbusService.WriteSingleCoilAsync(slaveAddress, address, value);
}

四层检查，任何一层不通过都不写。宁可多确认，不可误操作。

通信踩坑清单

本篇小结

Modbus不难，难的是把"能用"变成"稳定"。工业现场网络环境比你想象的差得多。

下期预告

第5篇：实时数据监控与UI更新

设备连上了，数据怎么读？下一篇讲定时轮询、ObservableProperty驱动UI刷新，以及压力、温度、流量这些实时数据怎么在界面上丝滑显示。
