从零搭建工业控制系统（十六）：界面布局——Dock面板与多窗口

界面布局：Dock面板与多窗口

这是「从零搭建工业控制系统」系列第16篇。后端逻辑聊了十几篇，终于说到前端了。工业系统的界面不像网页那样花哨，但布局复杂度一点不低——十几个面板同屏显示，还要可拖拽、可隐藏、可保存布局。本篇只讲布局，自定义控件下篇再说。

第一次布局的灾难

最初版本的界面我用Grid硬切，三行五列，每个格子塞一个UserControl。看起来整齐，但操作员投诉说面板太小看不清数据，想拖大一点又拖不动。

后来换成了DockPanel + AvalonDock（DockingManager），面板可拖拽、可浮动、可钉住。操作员想看哪个面板就拖大哪个，不想看的折叠起来。布局还能保存，下次启动自动恢复。

整体布局结构

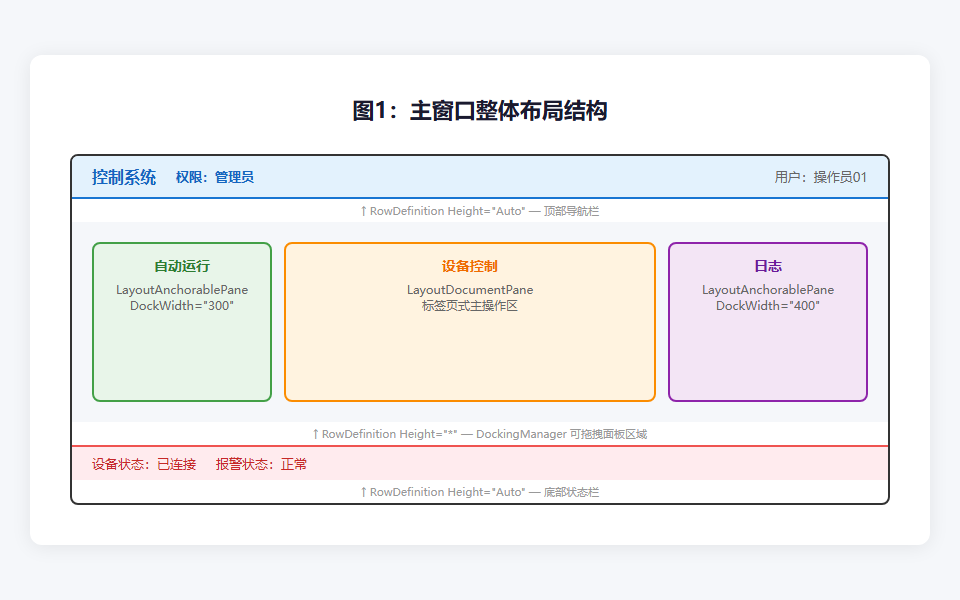

主窗口用Grid分三块：顶部导航栏、中间DockingManager、底部状态栏：

<Grid>
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto" />   <!-- 导航栏 -->
        <RowDefinition Height="*" />      <!-- DockingManager -->
        <RowDefinition Height="Auto" />   <!-- 状态栏 -->
    </Grid.RowDefinitions>

    <!-- 顶部导航：Logo + 用户信息 + 权限显示 -->
    <StackPanel Grid.Row="0" Orientation="Horizontal">
        <TextBlock Text="控制系统" FontWeight="Bold" />
        <TextBlock Text="{Binding PermissionService.UserDisplayText}" />
    </StackPanel>

    <!-- 中间：可拖拽面板区域 -->
    <dock:DockingManager Grid.Row="1">
        <!-- 各种可停靠面板 -->
    </dock:DockingManager>

    <!-- 底部状态栏：连接状态 + 报警状态 -->
    <StatusBar Grid.Row="2">
        <StatusBarItem Content="{Binding DeviceStatusText}" />
    </StatusBar>
</Grid>

Dock面板布局

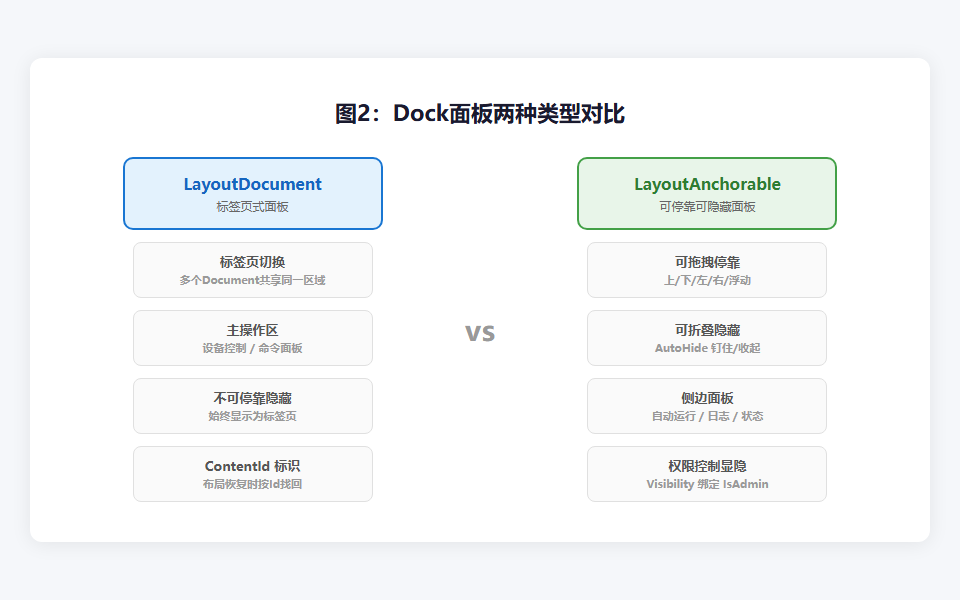

DockingManager 里放 LayoutDocumentPane 和 LayoutAnchorablePane。Document是标签页式面板，Anchorable是可停靠可隐藏的面板：

<dock:DockingManager>
    <dock:LayoutRoot>
        <dock:LayoutPanel Orientation="Horizontal">
            <!-- 左侧：自动运行面板 -->
            <dock:LayoutAnchorablePane DockWidth="300">
                <dock:LayoutAnchorable Title="自动运行" ContentId="AutoPanel">
                    <views:AutoRunView />
                </dock:LayoutAnchorable>
            </dock:LayoutAnchorablePane>

            <!-- 中间：主操作区 -->
            <dock:LayoutDocumentPane>
                <dock:LayoutDocument Title="设备控制" ContentId="DevicePanel">
                    <views:DevicePanel />
                </dock:LayoutDocument>
            </dock:LayoutDocumentPane>

            <!-- 右侧：日志面板 -->
            <dock:LayoutAnchorablePane DockWidth="400">
                <dock:LayoutAnchorable Title="日志" ContentId="LogPanel">
                    <views:LogView />
                </dock:LayoutAnchorable>
            </dock:LayoutAnchorablePane>
        </dock:LayoutPanel>
    </dock:LayoutRoot>
</dock:DockingManager>

权限控制面板显隐

面板的显隐也受权限控制。操作员不该看到的面板直接不创建：

<dock:LayoutAnchorable
    Title="原始IO调试"
    Visibility="{Binding PermissionService.IsAdmin,
               Converter={StaticResource BoolToVisibilityConverter}}">
    <views:RawIOPanel />
</dock:LayoutAnchorable>

布局保存与恢复

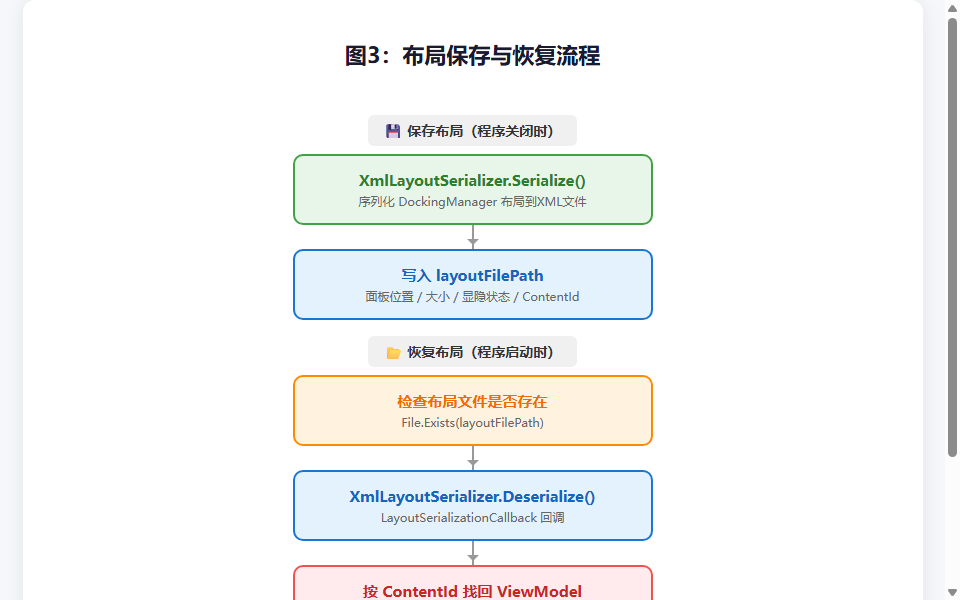

AvalonDock支持布局序列化。程序关闭时保存，启动时恢复：

// 保存布局
private void SaveLayout()
{
    var serializer = new XmlLayoutSerializer(dockingManager);
    using var writer = new StreamWriter(layoutFilePath);
    serializer.Serialize(writer);
}

// 恢复布局
private void LoadLayout()
{
    if (!File.Exists(layoutFilePath)) return;

    var serializer = new XmlLayoutSerializer(dockingManager);
    serializer.LayoutSerializationCallback += (s, e) =>
    {
        // 根据ContentId找回ViewModel
        e.Content = FindContent(e.Model.ContentId);
    };

    using var reader = new StreamReader(layoutFilePath);
    serializer.Deserialize(reader);
}

踩过的坑：反序列化时如果找不到对应的ContentId，面板会消失。回调函数里要处理找不到的情况，给个默认面板。

ViewModel与View的映射

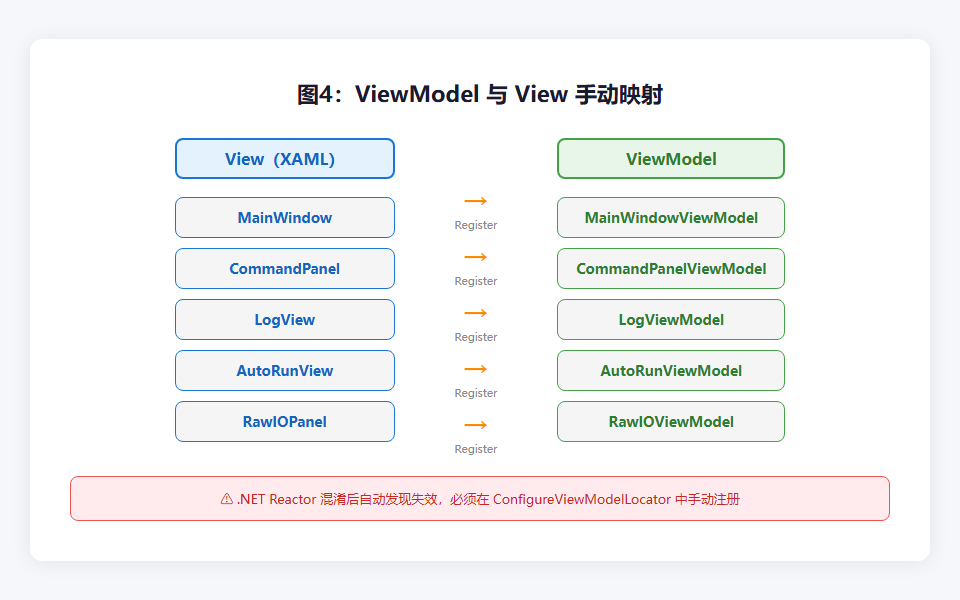

因为代码混淆，默认的ViewModel自动定位会失效。在 App.xaml.cs 里手动注册映射：

protected override void ConfigureViewModelLocator()
{
    base.ConfigureViewModelLocator();

    ViewModelLocationProvider.Register<MainWindow, MainWindowViewModel>();
    ViewModelLocationProvider.Register<Views.DevicePanel, ViewModels.DevicePanelViewModel>();
    ViewModelLocationProvider.Register<Views.Dock.LogView, ViewModels.Dock.LogViewModel>();
    // ... 其他映射
}

不注册的话，Release版混淆后View找不到对应的ViewModel，界面全是空的。

界面踩坑清单

本篇小结

工业界面的核心不是好看，是信息密度——一屏能看到多少关键数据，能多快找到要操作的按钮。

下期预告

第17篇：自定义控件设计

布局讲完了，下篇讲自定义控件——线圈开关、模拟仪表、DataTemplate选择器，怎么封装可复用的工业UI组件。
