PCIE6.3 协议解析-Transaction Layer_2

第二章 事务层

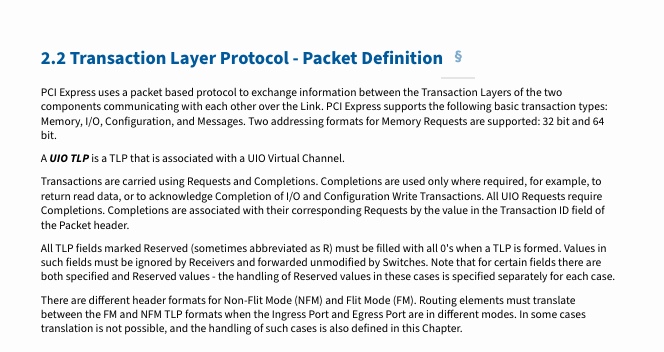

2.2 Transaction Layer Protocol - Packet Definition

2.2.2 PCIe6.0 Hierarchy-Segment（分层分段）

本章节解决：跨 Hierarchy 分层域的 P2P NP 存储器事务（存储器读等），在同时存在 FM 和 NFM 混合子树的拓扑下如何正确路由 Completion 完成包。

核心痛点：Segment 分段信息只在 FM 链路 TLP 的 OHC 头里面传输；NFM 链路上没有任何 Segment 字段。当请求报文从 FM 进入 NFM 子树，OHC-C（请求者分段）会被剥离丢掉。此时子树内部只看 BDF，不同分层域可能出现 Bus 号重复，Completion 返回时会路由歧义。协议给出两套方案：

1. RC 执行taking ownership 接管请求（存在 NFM 子树时必须走接管）；
2. 全链路全部 FM 模式，无 NFM 子树：RC 可以直接 pass-through 透传 P2P，不需要接管。

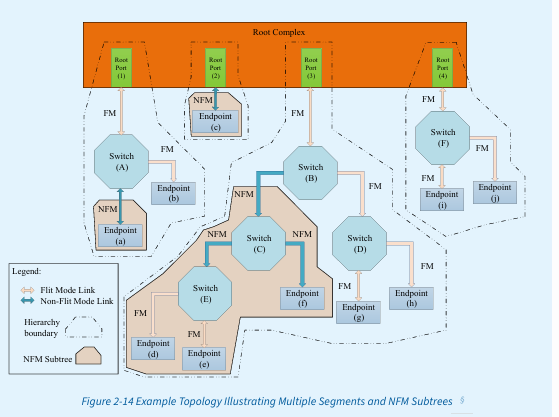

参考拓扑图 Figure 2‑14：同一个 RC 下面多个 RP，有的 RP 下面子树全 FM；有的 RP 下面包含 NFM 子树（EP 运行传统 Non‑Flit 模式）。

二、RC / Root Port（RP）侧全部规则

2.1 关键软件配置位：No NFM Subtree Below This Root Port

• 默认值 = 0 (Clear)：代表该 RP 下游可能存在 NFM 子树。
  • 硬件含义：RC必须对从这个 RP 出去的跨分层 NP 请求执行 taking ownership 接管。
• 软件置 1 (Set)：代表确认该 RP 下游全部链路都是 FM，没有任何 NFM 设备。
  • RC 可以不做接管，直接透传 P2P 报文。

⚠️极易踩坑：

• 系统软件必须维护该位；热插入 NFM 设备后，软件必须把该位清 0，否则硬件会错误跳过 taking ownership，Completion 报文路由错乱丢包。
• RP4 下游全部 FM，软件强烈建议把该位置 1，避免不必要的接管带来性能损耗。

2.2 两种 P2P 转发模式对比

模式 A：RC pass‑through 透传（不 taking ownership）

适用条件：跨分层 P2P NP/UIO 存储器请求，RC 原样转发报文，不修改原始请求的 Requester ID、Tag。规则：

1. 如果 Ingress RP 收到请求报文不带 Requester_Segment（OHC‑C 缺失），Egress RP 出端口必须追加 OHC‑C，填入 Ingress RP 对应的分层域 Segment 编号。
2. 收到 Completion，如果 DSV=1，且 Destination_Segment 和接收 RP 分层域不匹配，RC 必须把 Completion 转发到报文指定的目标 Hierarchy 分层域。
3. 返回给最终 EP 的 Completion 报文，Requester‑ID、Tag、OHC‑A5 内部字段必须原样保留，不许修改。

模式 B：RC taking ownership（接管请求，下游存在 NFM 子树时强制）

1. 请求包 Requester‑ID替换成 RC 自身的 ID。RC 内部维护一张 outstanding 追踪表，记录：RC 生成的事务 ID ↔ 原始 EP 的 Requester ID、Tag、原始 Segment。
2. Tag 允许替换，非 UIO 请求甚至允许改变 Tag 位宽；但 RC 必须保证：RC 侧用的新事务 ID 全局唯一。
3. Completion 回来之后，RC 查表，把 Completion 里面 Tag、Requester‑ID 恢复成原始请求的值，再送回发起 EP。
4. 出向 Egress RP 发出请求时：请求报文要么携带 Egress RP 分层域对应的 Requester_Segment；要么报文不携带 OHC‑C。

下表从多个维度对比模式 A 与模式 B 的差异：

简要说明：模式 A 适用于全 FM 拓扑，RC 仅做透传，不修改任何事务标识，性能开销最低；模式 B 用于下游存在 NFM 子树的场景，RC 必须接管请求、替换 Requester ID 并维护 outstanding 表，以便 Completion 返回时还原原始事务信息，代价是额外的查表与字段改写开销。

2.3 RP 分段例外（RP Segment Exceptions，不需要带 Segment/OHC‑C 的场景）

1. RC 内部发起的 non‑IDE 存储器请求，RP 不需要插入 Requester_Segment。
2. P2P 透传的存储器写 MWr（Posted 事务），RP 不需要携带 Requester_Segment。（写事务不需要 Completion，不需要分段路由回包）
3. NP 存储器请求跨 RC P2P，Egress RP 要执行 taking ownership 接管，则不需要携带 Requester_Segment。

2.4 RP 收到非法 Segment 报文处理

RP 收到报文，报文中 Requester_Segment 和接收 RP 所属分层域不匹配：把该 TLP 当作 Unsupported Request（不支持请求）处理。

2.5 Selective IDE Stream 跨分层域 P2P 的约束

• 不允许随便配置跨分层域的 Selective IDE 流；必须确认两端 RP 之间全部链路是 FM，并且 RC 支持 IDE 流透传。
• RC 没有义务必须支持跨分层 IDE 流；硬件不支持透传 IDE‑TLP 时，必须报Misrouted IDE TLP error（入端口或者出端口报错）。

三、Switch 交换机规则（非常多易错点）

重要前提：协议定义：单个 Switch 整机完全属于同一个 Hierarchy 分层域。交换机必须理解 Segment 字段用于路由，但：✅ 如果入端口、出端口都工作于 FM 模式：交换机严禁修改、新增、删除任何 Segment 字段、DSV/RSV 比特，报文原样透传。

3.1 NFM ↔ FM 模式转换边界（只有这里才允许增删 OHC‑C / 分段）

由 NFM 进入 FM 时，交换机根据Segment Captured寄存器：

1. Segment Captured = Clear（交换机没有绑定任何 Segment）：严禁给请求报文添加 OHC‑C。
2. Segment Captured = Set（交换机绑定固定分段）：可以给存储器请求、消息请求添加 OHC‑C；配置请求报文绝对不能添加 OHC‑C。
3. 如果新增 OHC‑A 头，DSV 必须清 0，Destination_Segment 写 00h。
4. Completion 需要 OHC‑A5 时：
   • Segment Captured=Set：Completer_Segment 填入交换机捕获的 Segment；
   • Segment Captured=Clear：Completer_Segment 填 00h。

3.2 Segment Captured=Set（交换机绑定某个 Segment）行为

1. 上行端口收到NFM 模式 NP 存储器请求，报文携带 Requester_Segment，该值不等于交换机捕获的 Segment → 报TLP Translation Egress Blocked错误，报文禁止向下游转发。
2. 配置请求路由：只看 BDF，完全忽略 Destination Segment 字段。
3. 如果收到 Completion / Route‑by‑ID 消息报文，DSV=1，Destination_Segment 和本机捕获 Segment 不匹配，报文向上游转发。
4. 下游端口收到消息 / 存储器请求，报文 Requester_Segment 与本机捕获值不一致，报错，禁止转发。

3.3 Segment Captured=Clear（交换机不绑定任何 Segment，不识别分段）行为

⚠️高频出错点：该交换机不能接收任何携带分段的报文

1. 如果收到 DSV=1 的 Completion / Route‑by‑ID 消息报文：报错 TLP Translation Egress Blocked，报文不转发。
2. 如果收到消息 / 存储器请求携带 Requester_Segment（OHC‑C）：直接报错，禁止转发。

3.4 交换机重排 Completion 时对 Segment 的处理

• Completion 重排顺序时，Destination_Segment 视作事务 ID 的一部分参与排序。
• 如果报文没有携带 Destination_Segment，默认认为目标分段和 Completion 本身所在分层域相同。
• IDO（ID Based Ordering）排序时，Requester_Segment、Completion 中的 Destination_Segment 都纳入排序判断；请求不带 Requester_Segment，IDO 逻辑默认分段值匹配本机分层域。

四、Requester（请求发起端 EP）规则

1. 请求报文如果带上 OHC‑C（Requester_Segment），该 Segment 值必须来自 Type0 配置写捕获的值。
2. Segment Captured=Clear：所有 non‑IDE 消息、存储器请求禁止携带 OHC‑C。
3. Segment Captured=Set：
   • 所有消息请求必须带上 OHC‑C；
   • 存储器请求可以选择带 OHC‑C（不是强制）。
4. Route‑by‑ID 消息报文：
   • Captured=Clear：不能带 Destination_Segment（DSV 必须为 0）；
   • Captured=Set：访问其他分层域，必须携带 Destination_Segment，DSV=1；访问同分层域，Destination_Segment 可选。
5. Requester 收到 Completion 报文，必须无条件接受任意合法的 Destination_Segment 值，不能做过滤拒绝。
6. 非 IDE 存储器请求，Requester不是必须带上 Requester_Segment。

五、Completer（响应端 EP，生成 Completion 报文）全套规则（最容易混淆）

Completer 通过 Type0 配置写捕获自己 Segment 值，存入 Segment Captured 寄存器。

1. Segment Captured=Clear：生成 OHC‑A5 时，Completer_Segment 强制写 00h。
2. Segment Captured=Set：OHC‑A5 中的 Completer_Segment 填写捕获到本机 Segment 值。
3. 如果是针对配置请求的 Completion：OHC‑A5 中 DSV 清 0，Destination_Segment 写 00h。

5.1 Completion 报文中 DSV 和 Destination_Segment 如何赋值？

• 收到原始请求没有携带 Requester_Segment：生成 Completion 时，OHC‑A5 中 DSV=0，Destination_Segment=00h。
• 收到原始请求携带 Requester_Segment（OHC‑C 存在）：Completion 的 OHC‑A5 中DSV=1，Destination_Segment 复制原始请求的 Requester_Segment 的值。

原理：Completion 需要知道 “要回到哪一个 Requester 的 Segment”，把请求方的 Requester_Segment 复制到 Completion 的 Destination_Segment 字段。

5.2 什么时候 Completion强制必须携带 OHC‑A5？

当：Segment Captured=Set，收到 NP 存储器请求，报文中 Requester_Segment 不等于 Completer 本机捕获 Segment → 该请求对应的所有 Completion 必须带上 OHC‑A5。

5.3 什么时候可以省略 OHC‑A5（协议允许不带）

全部条件同时满足：

1. Completion 状态 = 成功；
2. LowerAddress[1:0] = 00b；
3. Completer 的 Segment Captured=Set；
4. 原始请求不带 Requester_Segment，或者携带的 Requester_Segment 与 Completer 本机 Segment 相等；
5. TEE‑IO Supported 为 0，或者该 Completion 不属于 Selective IDE Stream。

5.4 什么时候绝对不能省略 OHC‑A5（必须带上）

• Completion 报错状态非成功；
• LowerAddress[1:0]≠00；
• 跨 Segment 请求（请求方 Segment≠Completer 本机 Segment）；
• Selective IDE Stream 相关 Completion。

没有 OHC‑A5 时协议隐式约定：DSV=0、Completer_Segment=00h、Destination_Segment=00h。

六、高频理解误区、易错点整理

1. ❌误区：Hierarchy‑Segment 就是老 PCI 的 PCI‑Segment（Domain） ✅正确：老 PCI Segment (Domain) 是软件 ACPI MCFG 概念，不出现在 TLP 报文中；Hierarchy‑Segment 是 PCIe6 FM 新增硬件路由字段，放在 OHC 扩展头，报文链路传输；二者编号空间互相独立。
2. ❌误区：BDF 全局唯一，为什么还需要 Segment？ ✅正确：只有全部是 FM 模式拓扑，BDF 才全局唯一；一旦存在 NFM 子树，FM 转 NFM 的时候 OHC‑C 被剥离，NFM 子树内部枚举 Bus 号可以和外部分层域重复；此时只靠 BDF 不足以定位，需要 Seg+BDF。
3. ❌误区：交换机可以随意增加 / 修改 Segment 字段 ✅正确：只有 FM↔NFM 模式转换边界才允许增删 OHC‑C；两端都是 FM，交换机绝对不能改动任何 Segment/DSV 字段。
4. ❌误区：只要跨 RP 的 P2P 就一定要 taking ownership 接管 ✅正确：只有下游存在 NFM 子树（No NFM Subtree Below This Root Port位为 0）才强制接管；全部链路 FM，可以直接透传，不接管。
5. ❌误区：Completer 把自己 Segment 填到 Destination_Segment ✅正确：Destination_Segment 存的是请求发起方 Requester 的 Segment（复制 OHC‑C 的值），不是 Completer 自己的 Segment；Completer 自己编号放在Completer_Segment字段。
6. ❌误区：所有 Completion 报文都要带 OHC‑A5 ✅正确：满足全部条件可以省略 OHC‑A5；但是跨 Segment 的 NP 请求的 Completion强制必须携带 OHC‑A5。
7. ❌误区：Posted 写事务 MWr 也需要携带 Requester_Segment ✅正确：Posted 写没有 Completion 回包，不需要路由回传，协议有例外规则，MWr P2P 不需要 OHC‑C。
8. ❌误区：Segment Captured=Clear 的交换机收到带 Segment 报文可以直接丢弃 TLP，不报错 ✅正确：必须上报TLP Translation Egress Blocked错误，这是协议强制硬件行为。
9. ❌误区：RC taking ownership 接管时，可以不保存原始 Tag 和 Requester ID ✅正确：RC 必须维护 outstanding 表，Completion 回来必须还原原始 Tag、原始 Requester ID，EP 收到 Completion 看到的必须是自己当初发出去的 Tag。
10. ❌误区：热插拔 NFM 设备，硬件自动更新No NFM Subtree Below This Root Port位 ✅正确：该位完全由系统软件维护；硬件不会自动更新；热插入 NFM 设备后软件必须清该位，否则会发生 Completion 路由错误。

七、完整数据流示例（跨分层域，下游 RP 存在 NFM 子树，RC 执行 taking ownership）

1. EP_A（Seg=1，BDF=01:00.0，Hier‑1）发起存储器读 MRd NP 请求；报文携带 OHC‑C，Requester_Segment=1。
2. 请求进入 Ingress RP‑1，上报 RC；因为 RP‑1 下游有 NFM 子树，RC 执行 taking ownership 接管。
3. RC 内部保存映射：RC_New_Tag ↔ {原始 Tag, RequesterID=01:00.0, Requester_Segment=1}。
4. 修改请求报文 Requester‑ID 为 RC 内部 ID，从 Egress RP‑2 发出，访问 Hier‑2 的 EP_B。
5. EP_B 收到 MRd，生成 Completion，把原始请求的 Requester_Segment=1 复制进 OHC‑A5 的 Destination_Segment，DSV=1；Completer_Segment 填入 EP_B 本机 Segment。
6. Completion 回到 RC；RC 查表，把 Completion 里面 Requester ID、Tag 恢复为 EP_A 原始值；剥离 / 修改 OHC‑A5 字段；把 Completion 发送回 Hier‑1 的 EP_A。

参考资料：PCI Express® Base Specification Revision 6.3
