Franuhofer ISE最新研究：效率达33.1%，全纹理钙钛矿/硅串联电池通过两步混合蒸发法+PDAI界面层赋能

钙钛矿 / 硅叠层电池是光伏领域的重要方向，但现有高性能叠层电池多以 “溶液法” 制备钙钛矿，需定制硅底电池（如抛光、适配金字塔尺寸），与工业主流 > 1μm 随机金字塔纹理硅不兼容；全纹理钙钛矿/硅叠层电池虽低成本且光管理优，却受困于钙钛矿 / C₆₀界面钝化难题。本研究用兼容工业纹理硅的混合两步钙钛矿沉积法，引入 PDAI 处理钙钛矿表面，解决全纹理电池关键瓶颈（金字塔高度>1μm）-制备出认证效率 33.1%（VOC=2.01V）、户外稳定性优异的高性能全纹理钙钛矿 / 硅叠层太阳能电池。

美能大平台钙钛矿叠层电池PL测试仪，结合光强依赖性 PL 幂律关系实现钙钛矿膜质量快速精准评估；PDAI处理既通过场效应钝化减少界面复合损耗，又提升全钙钛矿吸收层电子浓度以降低载流子传输损失。

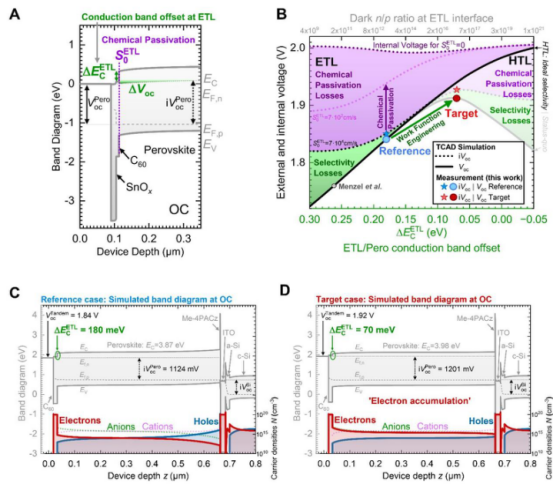

核心机制：从界面到体相的电子积累

基于实验验证的钙钛矿 / 硅叠层电池模型，通过光电电池模拟明确了钙钛矿 / C₆₀界面的优化方向，界面性能主要由两个参数决定（化学钝化质量、能带排列特性）。通过引入具有高偶极矩的PDAI分子对钙钛矿表面进行处理，我们成功实施了功函数工程：

减少界面复合：PDAI与钙钛矿表面（本研究采用混合两步法，形成富有机物的表面终止）相互作用，形成正偶极（负极朝向C₆₀，正极朝向钙钛矿）。这有效降低了ΔEC,ETL（从180 meV降至70 meV），使电子在界面处大量积累，显著抑制了界面复合，从而提升了VOC。

提升体相电导率：由于钙钛矿材料本征的特性，这种界面处的电子积累效应延伸至整个钙钛矿吸收层，使得体内的电子浓度提升了近40倍。根据公式 σ = q * n * μ，电导率（σ）随之大幅提高，从而显著降低了串联电阻和传输损失，成为FF提升的主要驱动力。

数据分析表明在1-sun 光照下 OC 和最大功率点（MPP）条件下，目标电池的高 n/p 比仍能维持；钙钛矿 iVOC 从 1.12 V 升至 1.20 V（S₀,ETL 均为 7×10⁴ cm/s），叠层电池外电路 VOC 从 1.84 V 升至 1.92 V；全钙钛矿体相平均电子浓度从 1×10¹⁴ cm⁻³（参考）升至 4×10¹⁵ cm⁻³（目标），显著提升电子向 ETL 的传输效率。

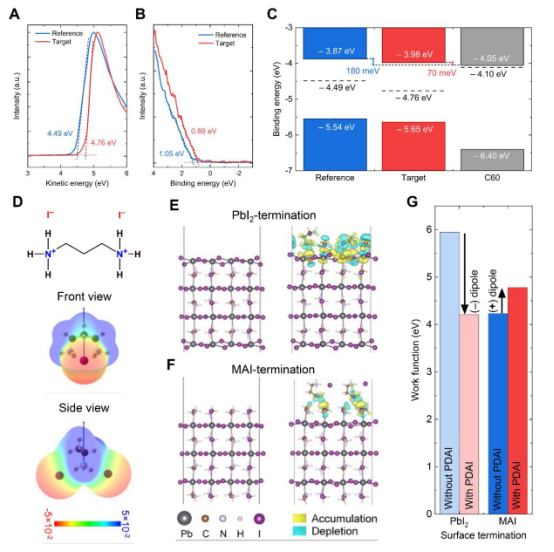

PDAI 与钙钛矿表面的相互作用

通过湿化学旋涂法（可扩展为浸涂）在钙钛矿 / C₆₀界面引入 PDAI；XPS证实了PDAI分子的存在、UPS表明 PDAI 诱导形成了表面偶极子及DFT计算证实PDAI 与富有机表面作用形成正偶极子。这一差异表明，钙钛矿表面终止特性与分子 - 表面相互作用，是决定偶极子取向的关键因素，对钝化分子的作用效果至关重要。

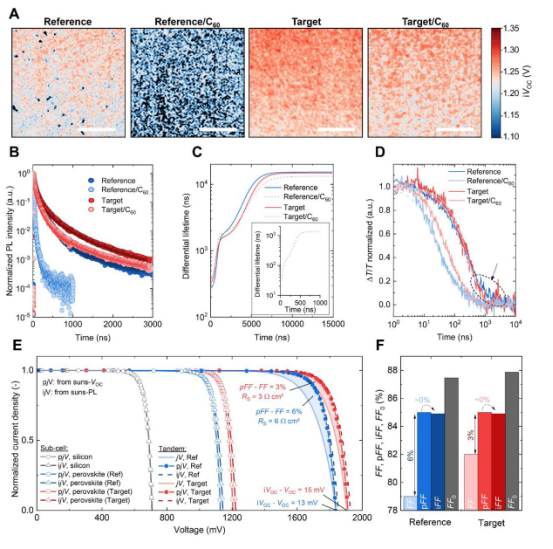

表面钝化效果与导电性提升

为验证 PDAI 对钙钛矿的表面钝化效果及导电性提升作用，研究通过多类精准表征手段得出核心结论：

高光谱光致发光（PL）成像：显示无 C₆₀时参考钙钛矿内建开路电压平均 1.23 V、标准差 38 mV，PDAI 处理后 iVOC 升至 1.25 V（提升 20 mV）、标准差降至 26 mV，体现轻微化学钝化作用，且沉积 C₆₀后 PDAI 钝化堆叠 iV_OC 仍维持 1.23 V（参考样降至 1.15 V），AM-KPFM）进一步证实接触电位分布更均匀；

TRPL/TA光谱：显示PDAI处理有效抑制了界面复合和浅陷阱态，延长了载流子寿命。

Suns-VOC & Suns-PL成像：关键性地证明了FF的提升主要源于传输损失的降低（pFF-FF差值从6%降至3%），而非选择性或复合的改善（iFF和iVOC-VOC差值变化很小）。

THz/SCLC测量：排除了迁移率（μ）变化的主导作用，确认电子浓度（n）的增加是电导率提升的根本原因。

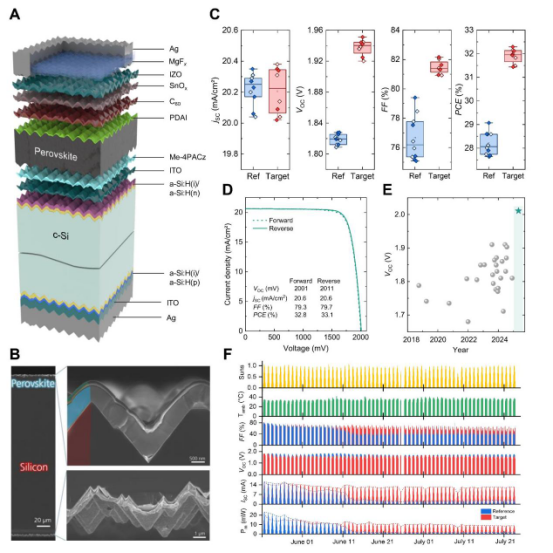

电池性能与稳定性

将PDAI策略应用于全织构叠层电池后：

效率：最佳效率从29.1%提升至32.3%，最终通过调整钙钛矿带隙优化电流匹配，效率达到33.1%（VOC=2.01 V）。

重现性：该策略在多个国际实验室（KAUST, Fraunhofer ISE）均展现出优异的重复性。

稳定性：在红海沿岸的户外测试中，PDAI电池显示了极其稳定的电流输出，而参比电池的电流则持续衰减。BACE测量表明，PDAI处理将可移动离子浓度降低了约三分之二，有效抑制了离子迁移，这是稳定性增强的关键原因。湿热稳定性测试（85°C/85% RH, 1000h）同样证实了其增强的稳定性。

本研究阐明了一种先前被忽视的机制：界面处的场效应钝化能够深度调制钙钛矿体相的电子传输特性。PDAI处理通过同时减少界面复合和体相传输损失，一举攻克了全织构叠层电池在VOC和FF方面的核心难题，使其性能与更复杂的平面结构相当。更重要的是，该方法与工业化织构硅片完全兼容，为钙钛矿/硅叠层电池的商业化量产铺平了道路。未来的工作可进一步聚焦于优化混合法制备的钙钛矿体相质量，以期实现更高的性能突破。

美能大平台钙钛矿叠层电池PL测试仪

美能大平台钙钛矿叠层电池PL测试仪通过非接触、高精度、实时反馈等特性，系统性解决了太阳能电池生产中的速度、良率、成本、工艺优化与稳定性等核心痛点，并且结合AI深度学习，实现全自动缺陷识别与工艺反馈。

• PL高精度成像：采用线扫激光，成像精度＜75um/pix（成像精度可定制）
• 支持 16bit 颜色灰度：同时清晰呈现高亮区域（如无缺陷区）与低亮区域（如缺陷暗斑）
• 高速在线PL检测缺陷：检测速度 ≤ 2s，漏检率 < 0.1%；误判率 < 0.3%
• AI缺陷识别分类训练：实现全自动缺陷识别与工艺反馈

通过美能大平台钙钛矿叠层电池 PL 测试仪对 PDAI 处理前后钙钛矿薄膜的光致发光（PL）特性及载流子动力学相关 PL 衰减行为进行监控，系统研究了 PDAI 对全纹理钙钛矿 / 硅叠层电池的表面钝化效果与导电性提升机制，为高性能全纹理钙钛矿 / 硅叠层电池的界面优化与薄膜质量评估提供技术支撑。

原文参考：Electron accumulation across the perovskite layer enhances tandem solar cells with textured silicon

美能大平台钙钛矿叠层电池PL测试仪https://www.millennialsolar.cn/product/22705.html
