利用Proteus的51程序设计和仿真

1.在keil4中编写程序

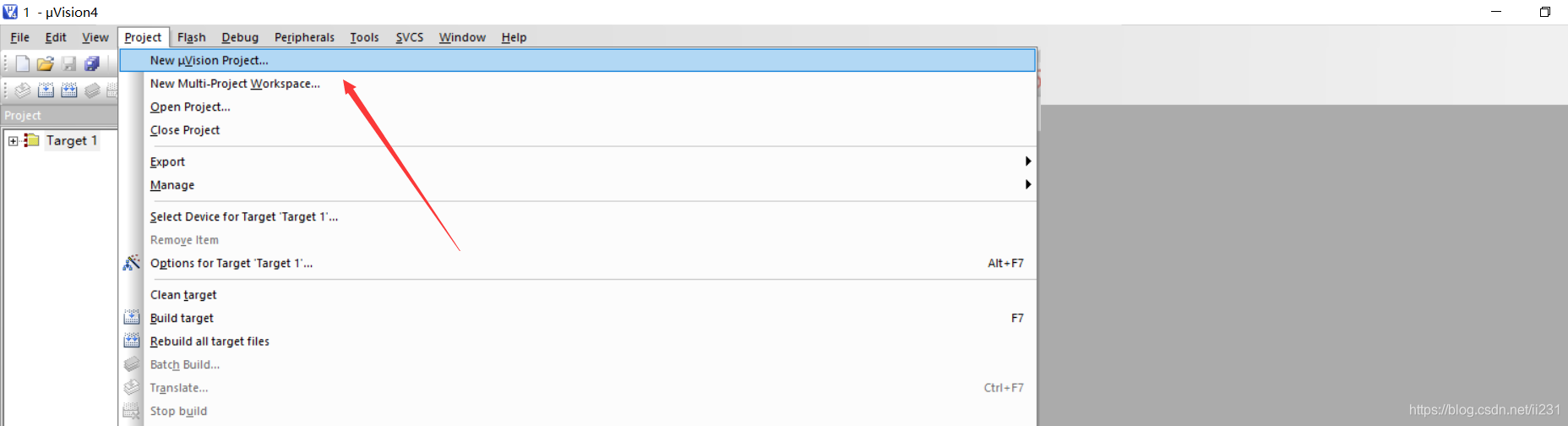

如图新建工程文件

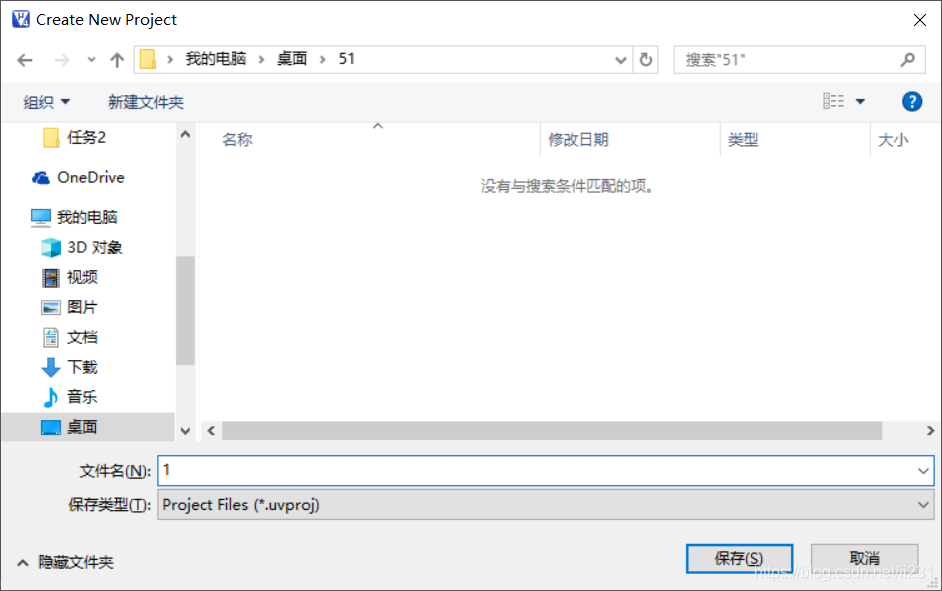

点击图片所在的位置建立文件并选择好地址

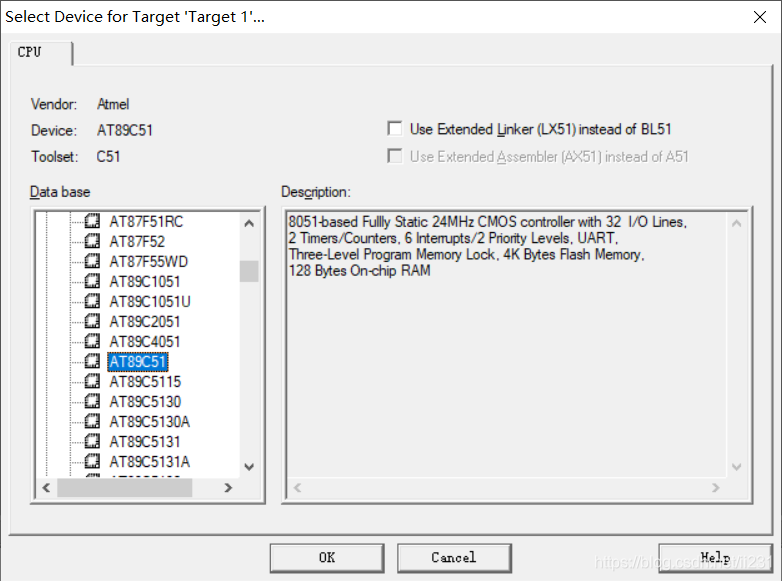

然后在弹出的选择设备中选择Atmel选项，向下拉找到AT89C51选择51单片机

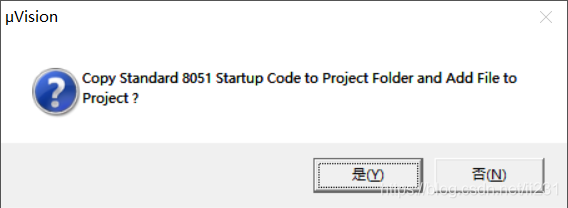

接着选择否

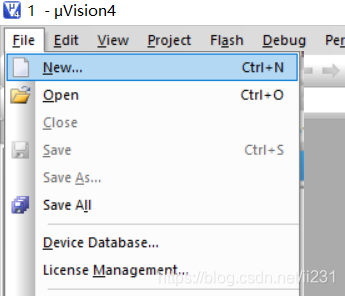

接着点击左上角File新建一个文件
接着 点击保存，完成.c文件的创建

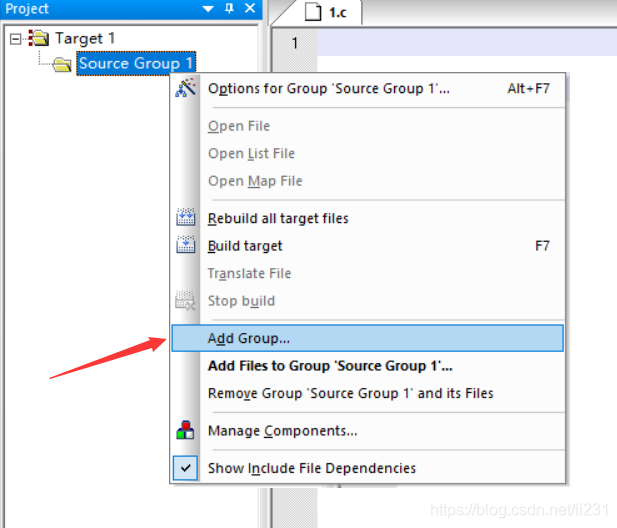

再接着右键单击Add files to group的选项，将.c文件加入到工程中，截下来就可以开始程序的编写了
实验的源代码如下

#include<reg51.h>
sbit p1_0=P1^0;
sbit p1_7=P1^7;
main()
{
    int i;
    while(1)
    {
	  p1_0=0;
	  do{}while(p1_7=1);
	  do{}while(p1_7=0);
	  p1_0=1;
	  for(i=0;i<=255;i++){};
    }
}

代码的目的是利用8XX51的P1口，用发光二极管监测某一按键开关，使每按键一次，输出一个正脉冲

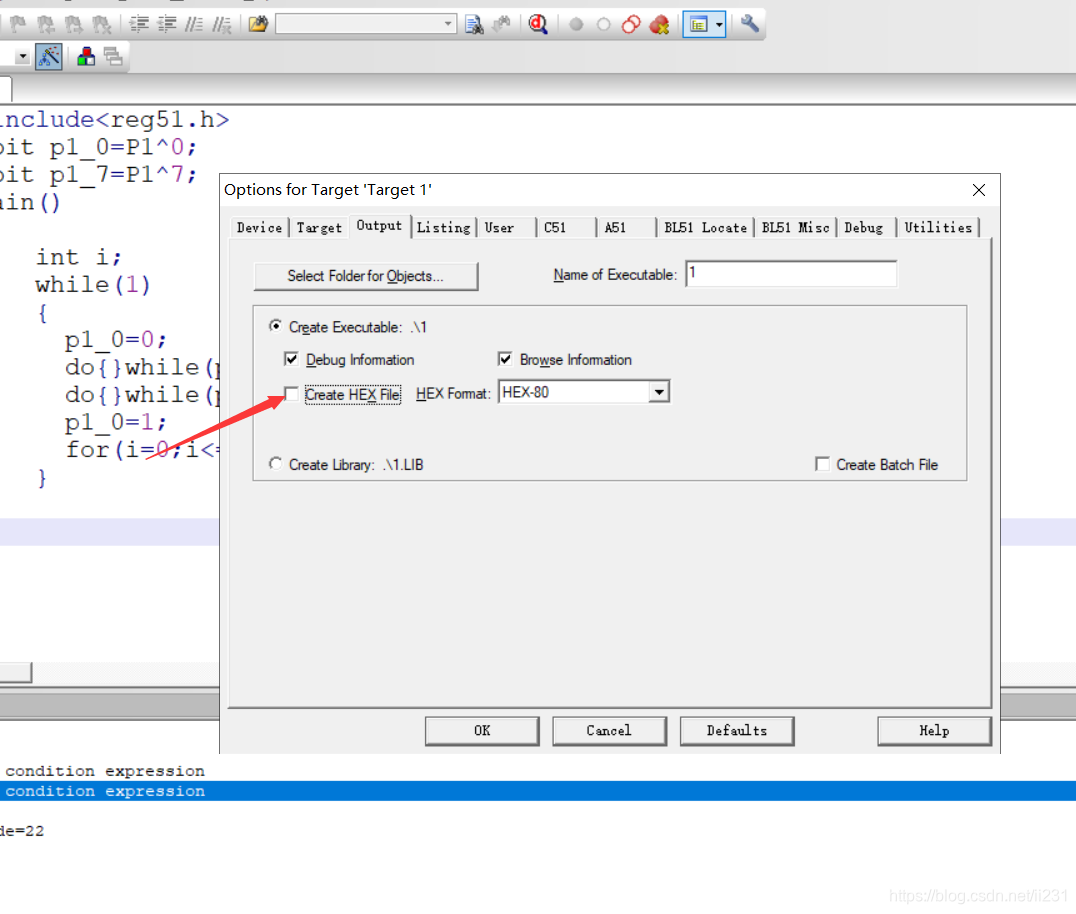

编译前，点击魔法棒的Output勾上Create HEX_File，这样编译后才能生成proteus能用的HEX文件
这样，在代码程序的部分工作就做好了

2.在proteus中搭建电路

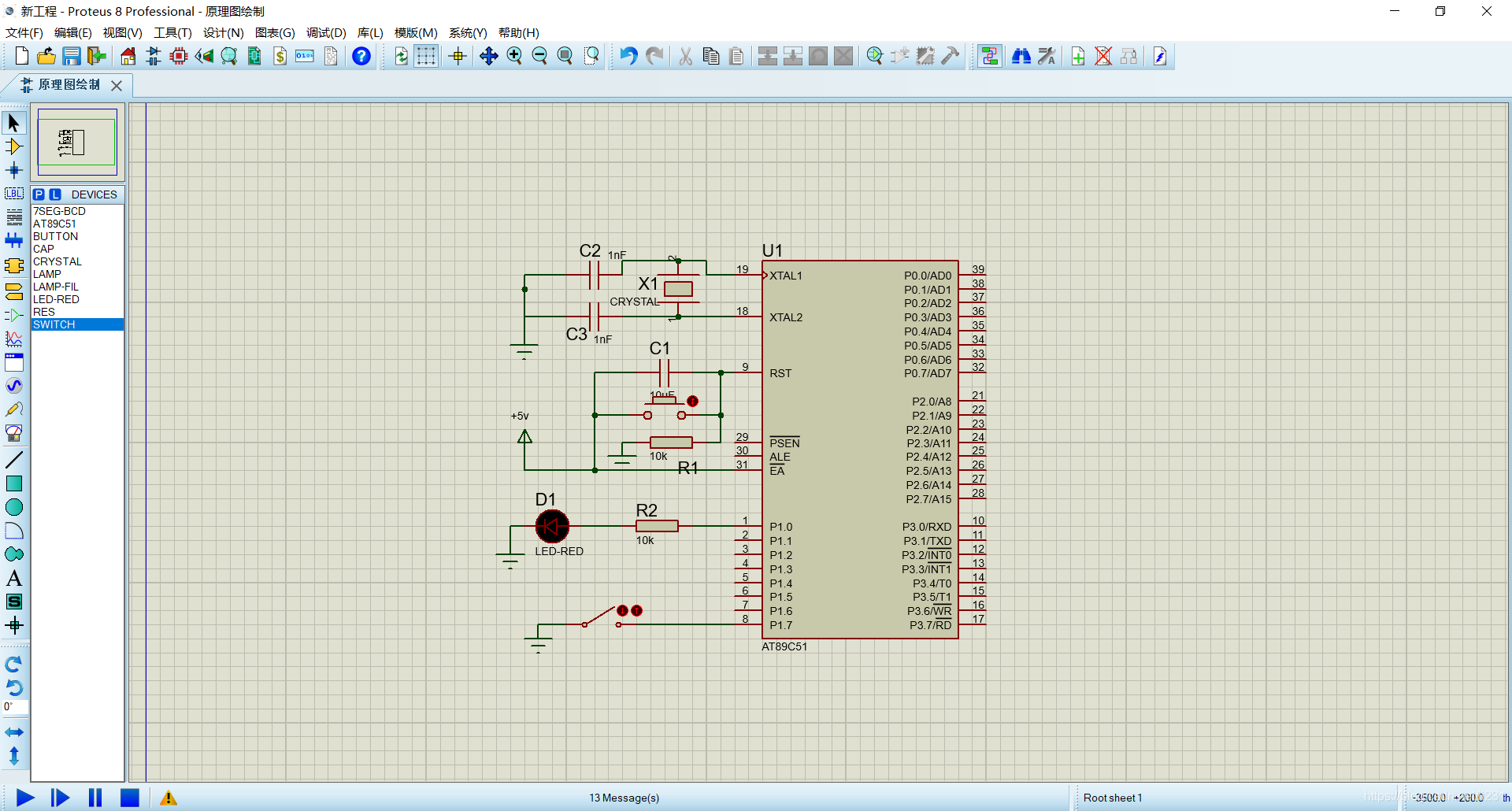

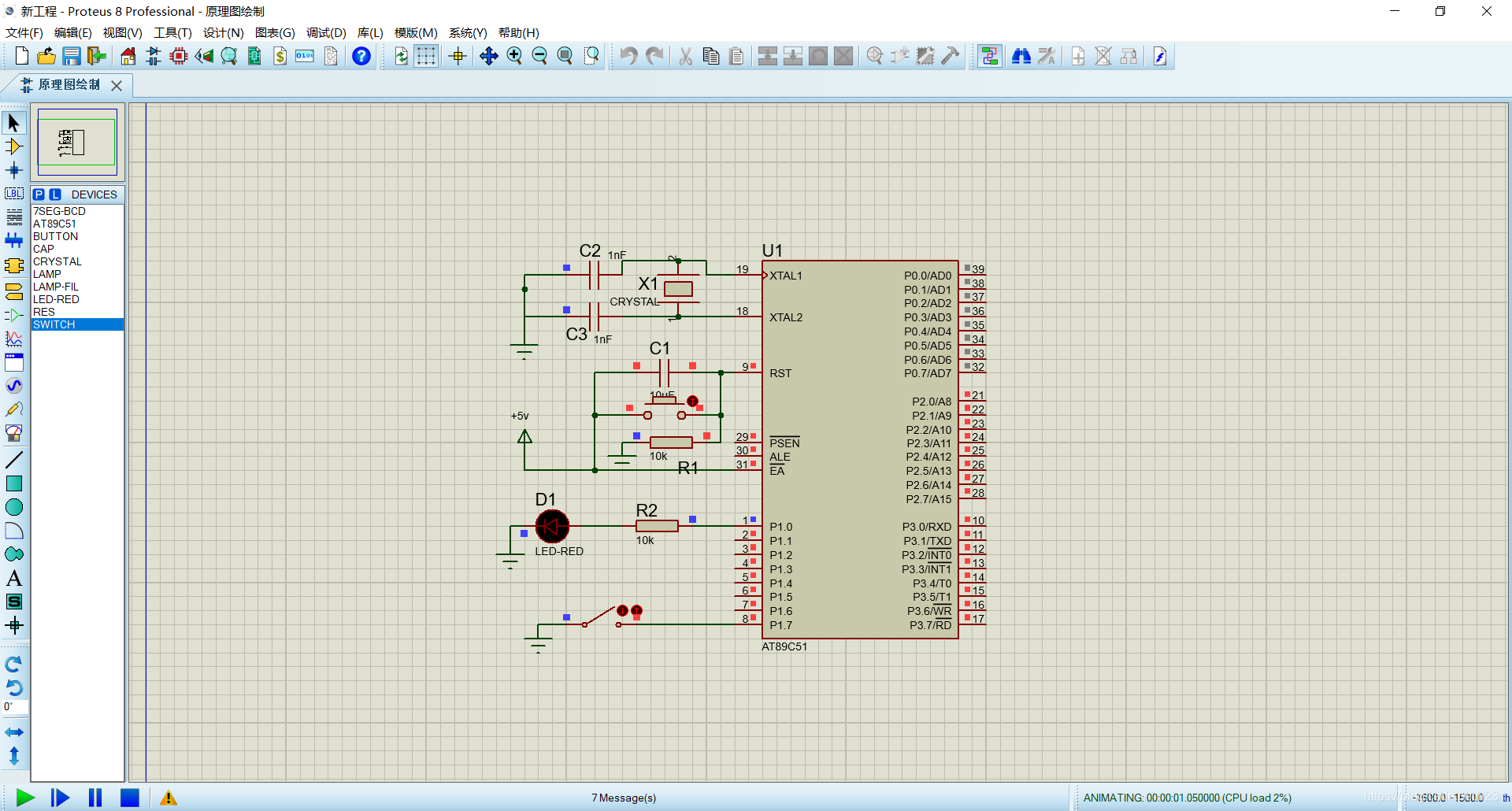

按照步骤建立好工程文件，根据自身要求搭建好电路

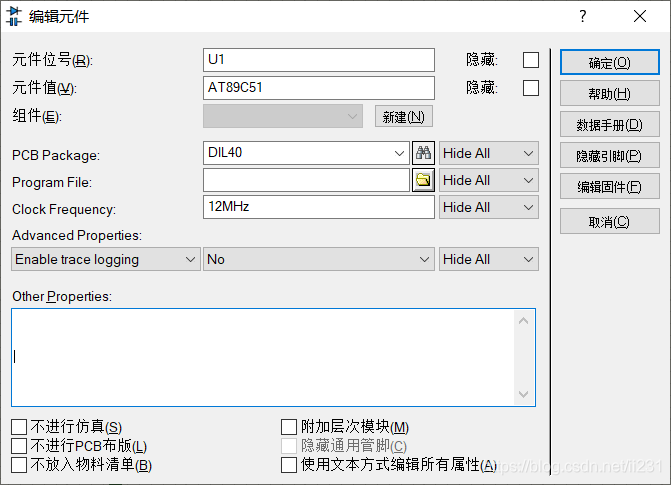

接着双击AT89C51原件，会弹出来如下界面
在Program File中添加刚刚生成的hex文件

接着点击运行，单片机就能实现刚刚代码的功能，仿真就完成了

这样，我们就完成了一次在proteus里的51单片机的仿真
