本文从零开始介绍如何在μVision环境中新建一个STM32F103C8的工程，包括选择芯片、配置运行环境、添加C主函数main.c以及解决初次编译时的错误。内容来源于对一篇博客的整理，适合STM32嵌入式新手参考。

嵌入式的学习笔记

1.新建工程

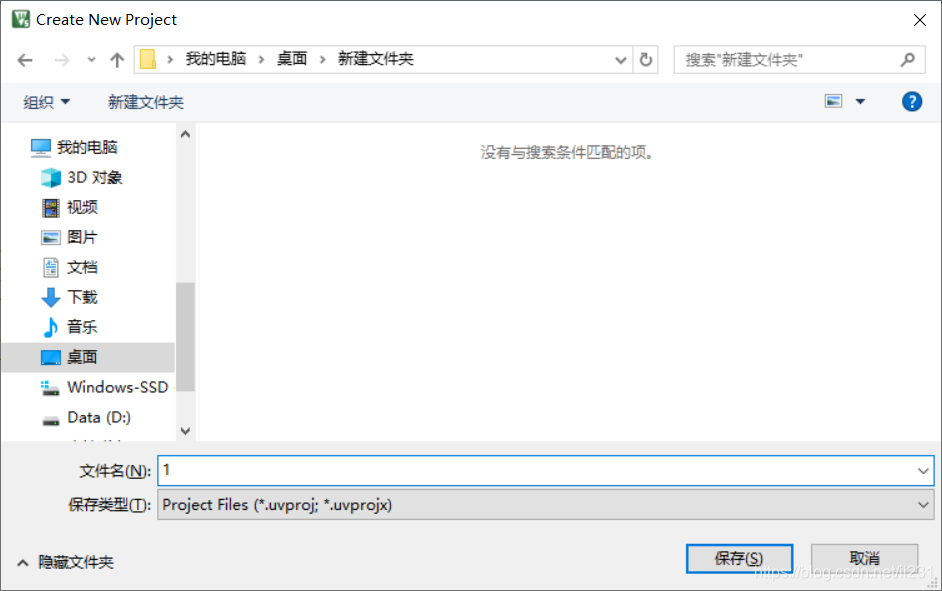

(1)点击左上方Project的New μVision Project到新建的文件夹中
在这里插入图片描述

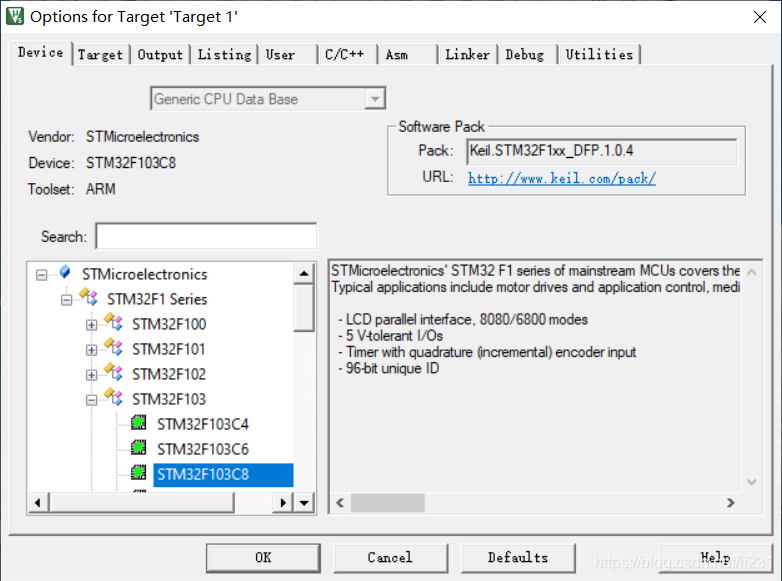

（2）之后开始选择芯片，这里我选择的是STM32F103系列的STM32F103C8的芯片

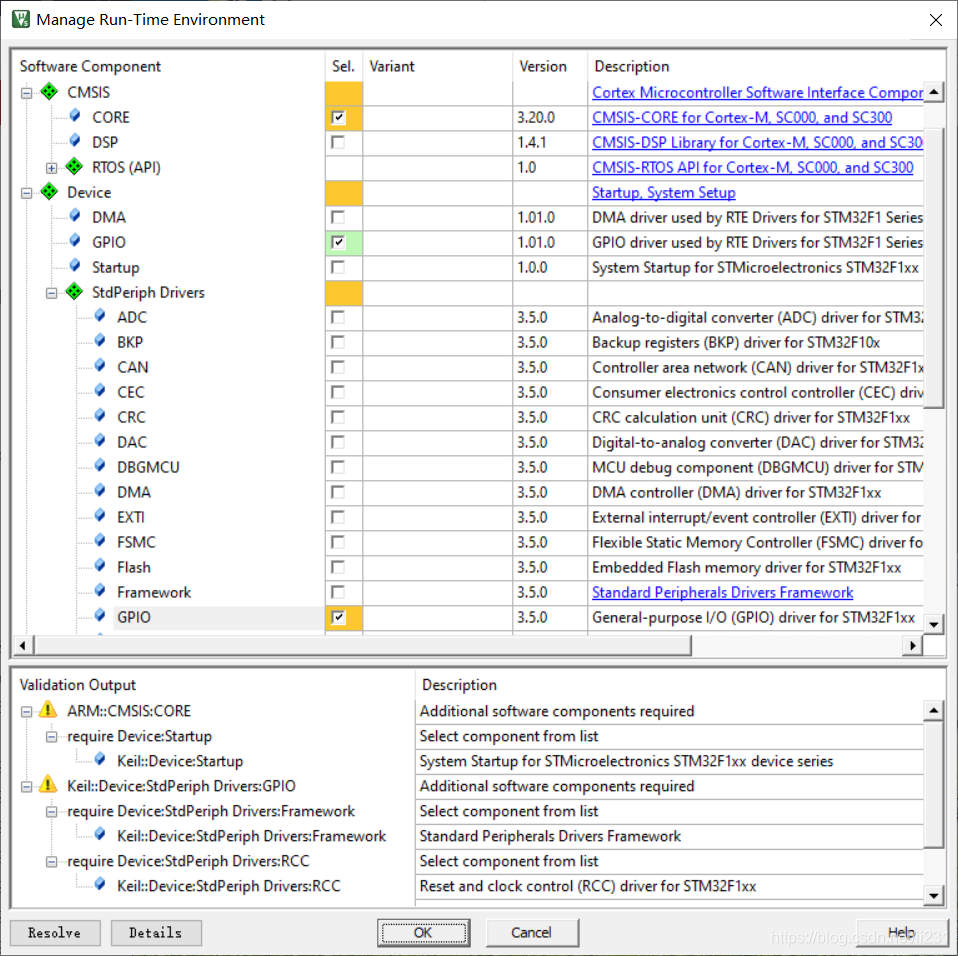

（3）下一步会出现运行环境管理器窗口，这是通过选项配置需要的官方库，可以在里面选择需要的文件直接搭建，也可以关掉后自己手动搭建
在这里插入图片描述
CMSIS的CORE
Device的Startup
是必须要选的

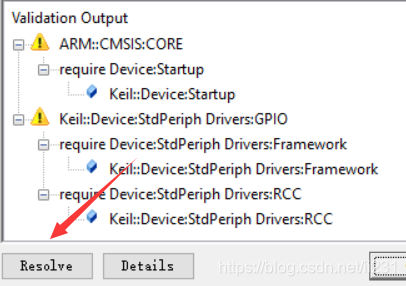

当选择多项时出现的警告标志时，点击图中resolve即可解决
在这里插入图片描述点击确定后，工程就创建完成了

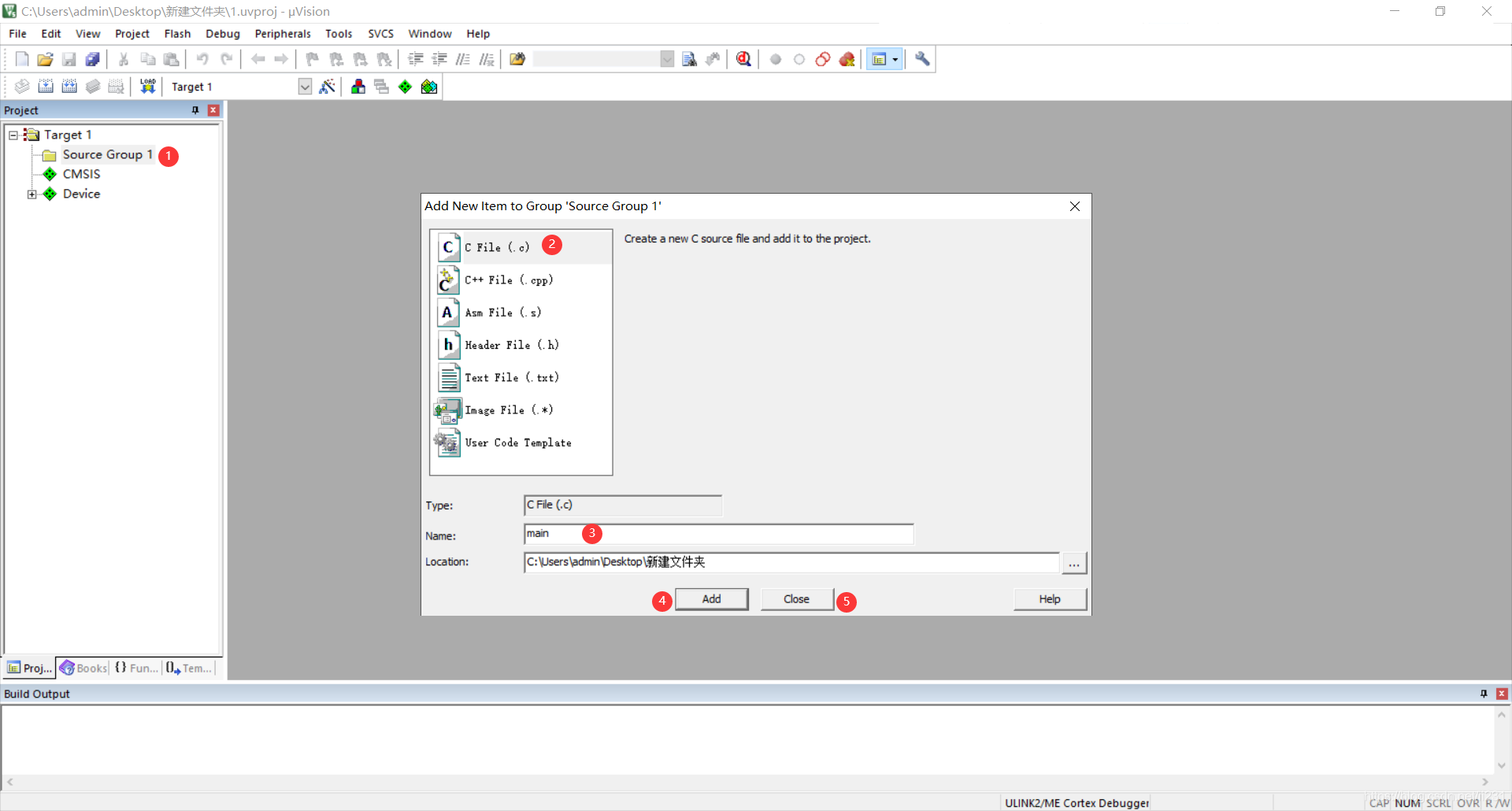

2.建立c主函数main.c到工程中

在这里插入图片描述

3.编写main.c的代码

#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"

#define CLOCK 72/8

void RCC_Configuration(void)
{
    ErrorStatus HSEStartUpStatus;
    RCC_DeInit();
    RCC_HSEConfig(RCC_HSE_ON);
    HSEStartUpStatus = RCC_WaitForHSEStartUp();
    if(HSEStartUpStatus == SUCCESS){
        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_16);
        RCC_HCLKConfig(RCC_SYSCLK_Div1);
        RCC_PCLK1Config(RCC_HCLK_Div2);
        RCC_PCLK2Config(RCC_HCLK_Div1);
        RCC_PLLCmd(ENABLE);
        while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
        {
        }
        RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
        while(RCC_GetSYSCLKSource() != 0x08)
        {
        }
    }
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB |
    RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
}

void delay_us(unsigned int us)
{
    u8 n;
    while(us--)for(n=0;n<CLOCK;n++);
}

int main(){
    RCC_Configuration();
    GPIO_InitTypeDef gpioInit;
    gpioInit.GPIO_Mode=GPIO_Mode_Out_PP;
    gpioInit.GPIO_Pin=GPIO_Pin_12;
    gpioInit.GPIO_Speed=GPIO_Speed_2MHz;
    GPIO_Init(GPIOB,&gpioInit);

    while(1){
        GPIO_ResetBits(GPIOB,GPIO_Pin_12);
        delay_us(500000);
        GPIO_SetBits(GPIOB,GPIO_Pin_12);
        delay_us(500000);
    }

}

代码转载于
链接: https://blog.csdn.net/junzia/article/details/77435725.

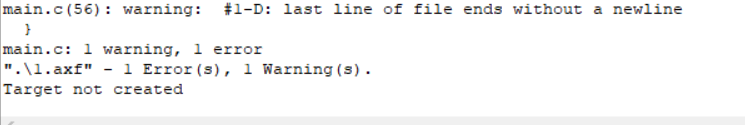

第一次编译时碰到如下错误
在这里插入图片描述只需要在最后一行按两下空格即可解决
