5G NR 帧结构

        本节主要介绍5G NR中的帧结构[38.211-4.3]。

        5G帧结构（Frame Structure）为时域结构。其设计比其4G LTE更为灵活，这种灵活性使5G能够根据应用需求（如增强移动宽带eMBB，超高可靠低时延通信URLLC）进行调整，同时支持差异化的应用场景，提高了5G的利用效率与响应能力。

        具体而言，5G帧结构是基于时隙和OFDM符号设计的，且5G网络能够根据服务需求动态调整各时隙持续时长。例如，对于数据密集型服务而言（对于eMBB），其时隙更长、子载波间隔更小，更小的SCS意味着更窄的子载波，在相同带宽下可容纳更多子载波，从而提升数据承载能力以最大化数据吞吐量 ；而对于需要快速响应服务而言（对于URLLC），其时隙较短、子载波间隔更大，缩短的时隙长度降低了调度等待时间，数据可更快被发送以最小化传输延迟。各种时隙示意图如下图所示。

        5G中时间单位大小依次可表示为帧（Frame），子帧（Subframe），时隙（Slot），符号（Symbol）。其中：

• 帧：基本的数据发送周期，单位为10ms，一个帧由10个子帧组成；
• 子帧：上下行子帧的分配单位，单位为1ms，一个子帧由数个时隙组成（由子载波间隔决定）；
• 时隙：数据调度和同步的最小单位，一个时隙内符号数量与是否为扩展循环前缀有关；
• 符号： 信号调制的基本单位，为OFDM符号；

        需要注意的是，每个帧可分为尺寸相等的2个半帧（此概念在SSB等处中被广泛使用），即5个子帧组成1个半帧，且半帧0包含子帧0-4，半帧1包含子帧5-9。

1. 子载波间隔（SCS，SubCarrier Space）：

        5G中支持多种不同类型的子载波间隔（LTE 中只支持一种类型的子载波间隔，即 15 kHz）。R18中，支持的子载波间隔包括：15kHz，30kHz，60kHz，120kHz，240kHz，480kHz，960kHz[38.211-4.2]。子载波间隔与支持的循环前缀关系如下：

u		循环前缀
0	15	Normal
1	30	Normal
2	60	Normal, Extended
3	120	Normal
4	240	Normal
5	480	Normal
6	960	Normal

       对于FR1频段（Sub-6，410MHz至7.125GHz），5G支持15kHz，30kHz，60kHz的子载波间隔，且支持最大单载波带宽为100MHz；对于FR2频段（毫米波，24.25GHz至52.6GHz），5G支持120 kHz、240 kHz、480 kHz‌‌、960kHz的子载波间隔，且支持最大单载波带宽为400MHz。

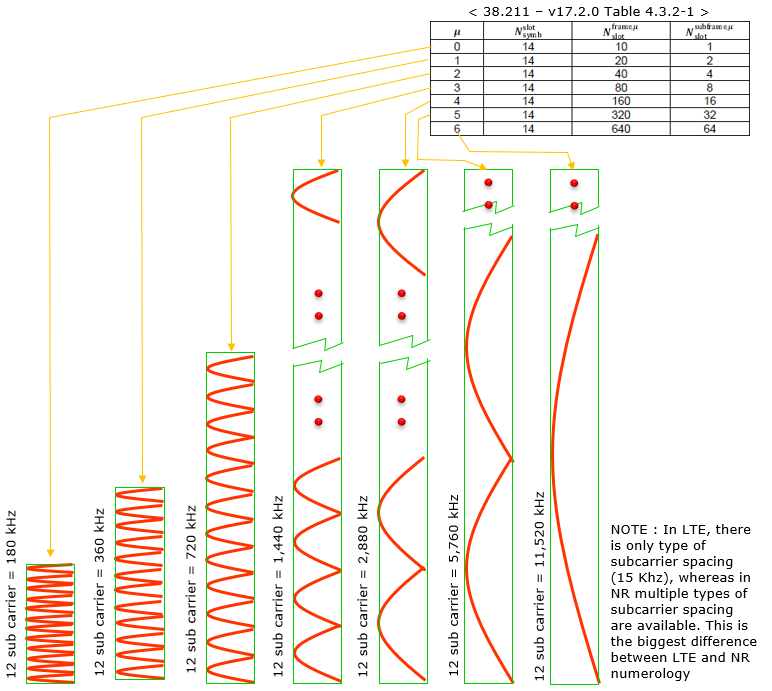

        在频域上，1个资源块（RB，Resource Block）由12个子载波间隔组成。1个RB的带宽如下图所示：

2. 时隙长度：

        不同子载波间隔每个子帧内的实习数量存在差异，且其各时隙内符号数与循环前缀类型有关（NCP/ECP）。正常循环前缀（NCP）在各子载波间隔情况下均存在，其每个时隙OFDM符号数、每个帧时隙数量、每个子帧时隙数量如下：

        扩展循环前缀（ECP）仅存在于子载波间隔为60kHz的情况下，其每个时隙OFDM符号数、每个帧时隙数量、每个子帧时隙数量如下：

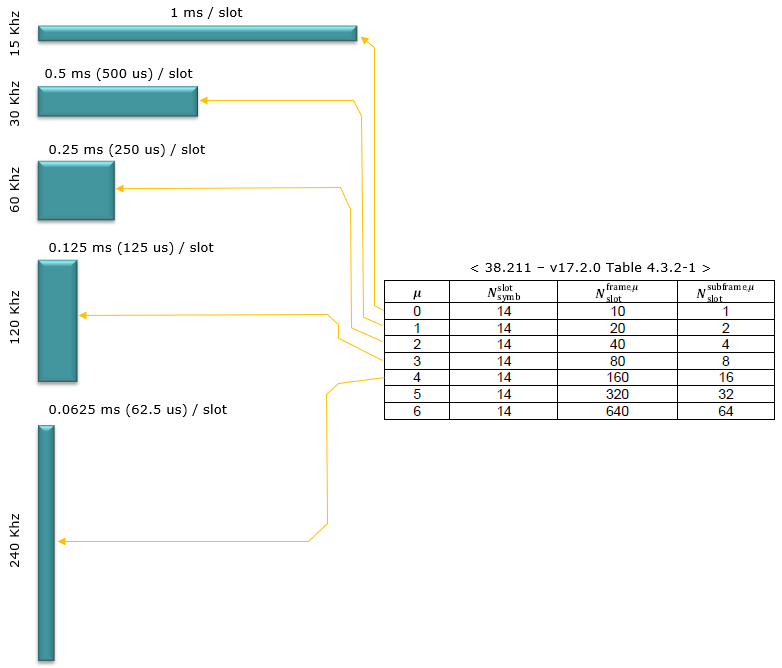

        子载波随子载波间隔变大，时隙长度变小。不同子载波对应的时隙长度如下图所示：

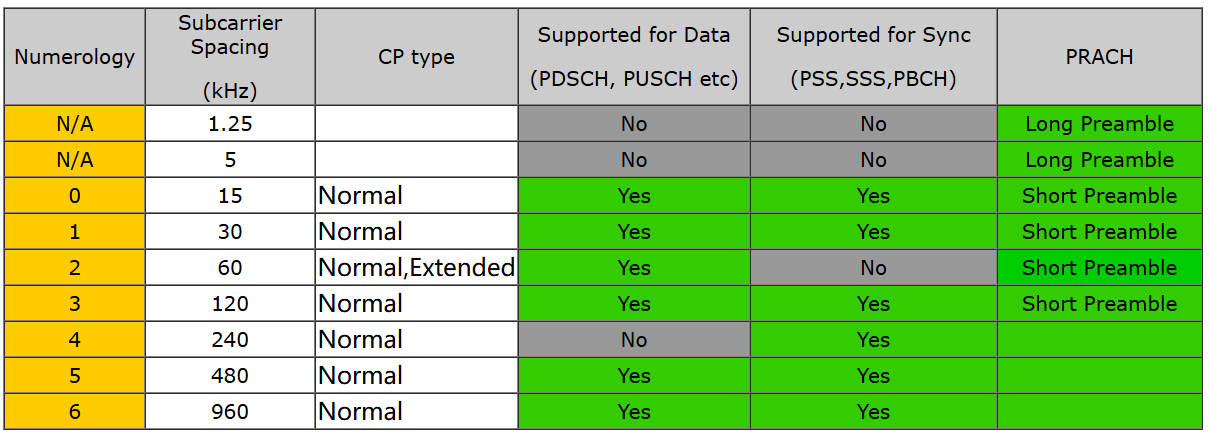

        不同的子载波间隔支持物理信道的能力不同，具体如下图所示：

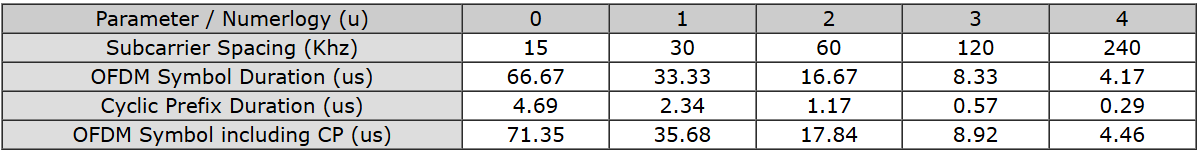

        此外，不同子载波间隔对应的OFDM符号时长如下表所示：

3. 帧结构：

        5G中，不同子载波间隔下，帧与子帧的长度是固定的。其中，帧长度为10ms，子帧长度为1ms。然而，不同子载波间隔下，子帧内包含的时隙数量存在差异；且时隙内OFDM符号数量根据循环前缀存在差异（NCP:14/ECP:12）。具体介绍如下：

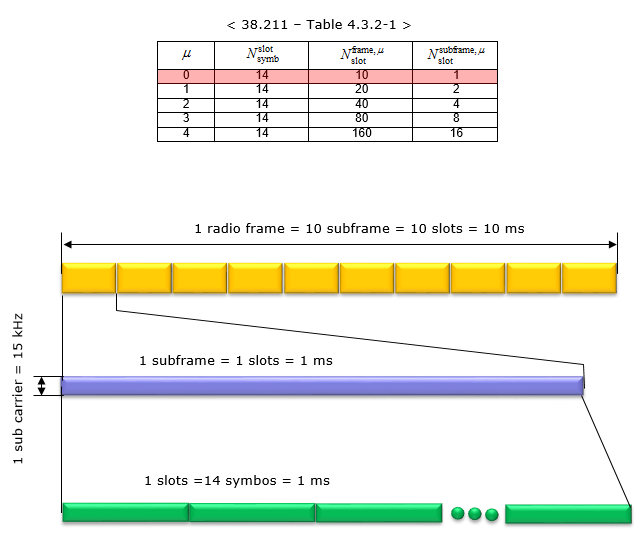

• 子载波间隔=15kHz（NCP）

        此时，1个子帧仅有1个时隙，1个帧共包含10个时隙。1个时隙包含14个OFDM符号。

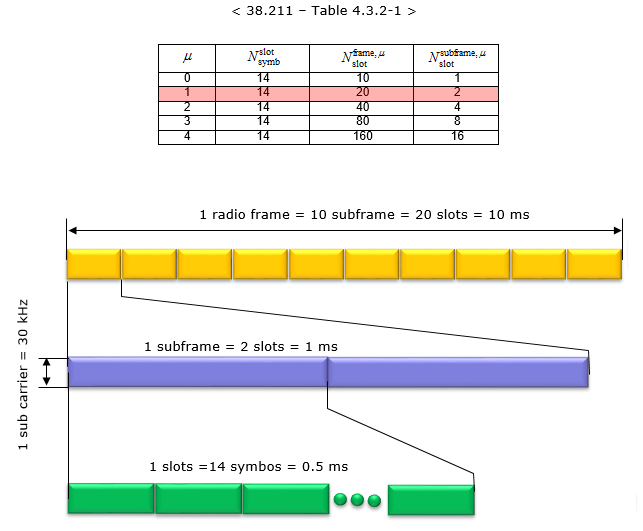

• 子载波间隔=30kHz（NCP）

        此时，1个子帧有2个时隙，1个帧共包含20个时隙。1个时隙包含14个OFDM符号。

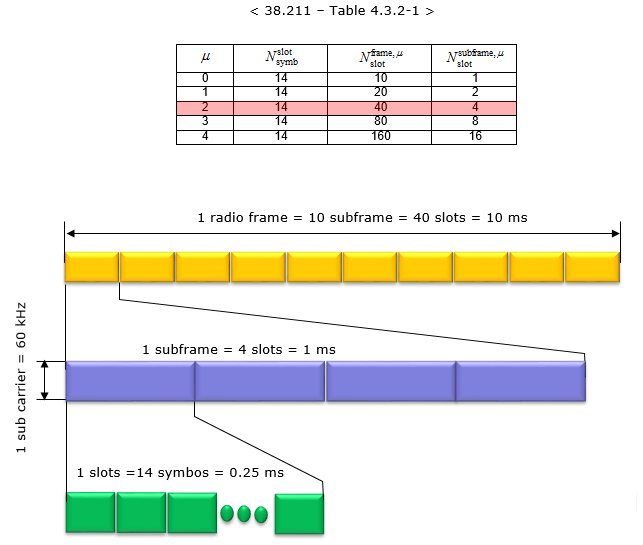

• 子载波间隔=60kHz（NCP）

        此时，1个子帧有4个时隙，1个帧共包含40个时隙。1个时隙包含14个OFDM符号。

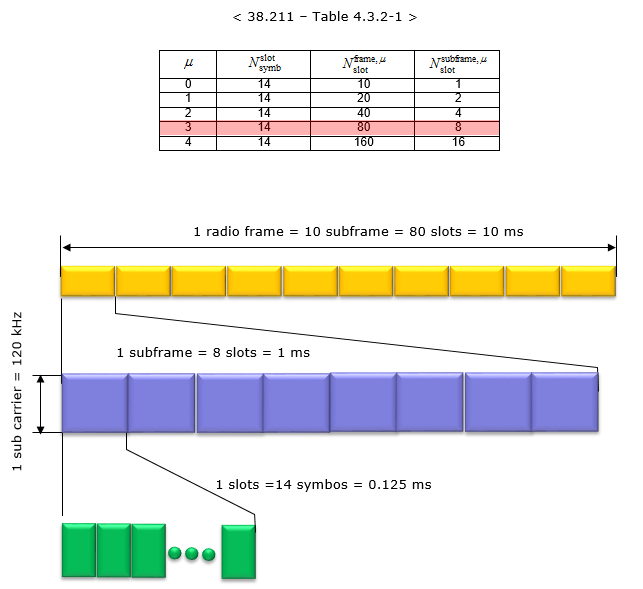

• 子载波间隔=120kHz（NCP）

        此时，1个子帧有8个时隙，1个帧共包含80个时隙。1个时隙包含14个OFDM符号。

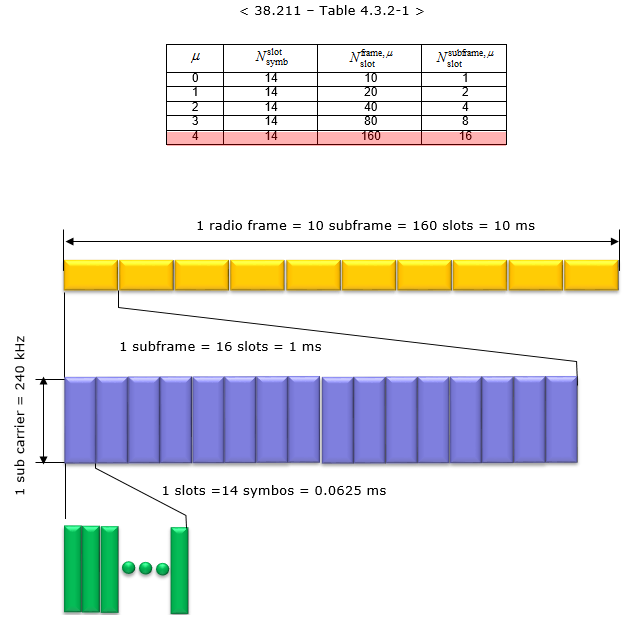

•  子载波间隔=240kHz（NCP）

        此时，1个子帧有16个时隙，1个帧共包含160个时隙。1个时隙包含14个OFDM符号。

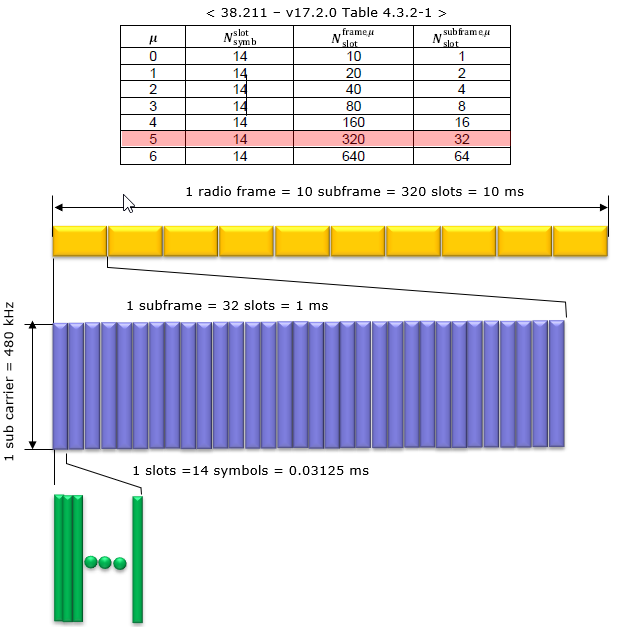

•  子载波间隔=480kHz（NCP）

        此时，1个子帧有32个时隙，1个帧共包含320个时隙。1个时隙包含14个OFDM符号。

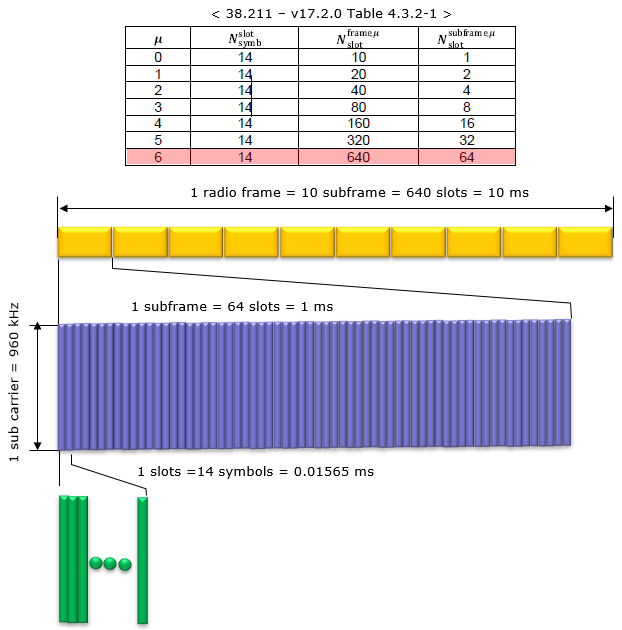

•  子载波间隔=960kHz（NCP）

        此时，1个子帧有64个时隙，1个帧共包含640个时隙。1个时隙包含14个OFDM符号。

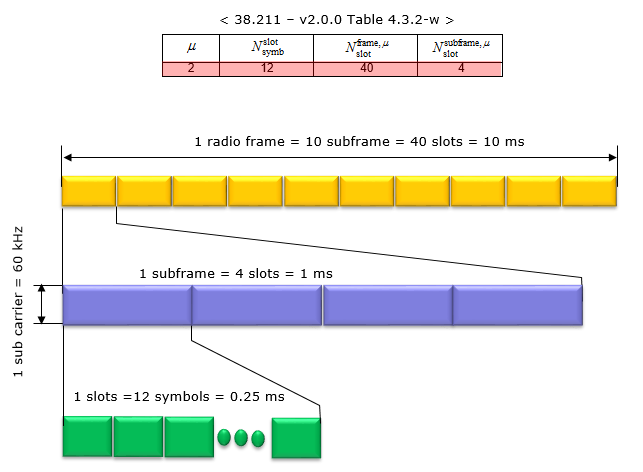

•  子载波间隔=60kHz（ECP）

        此时，1个子帧有4个时隙，1个帧共包含40个时隙。1个时隙包含12个OFDM符号。

4.  时隙格式：

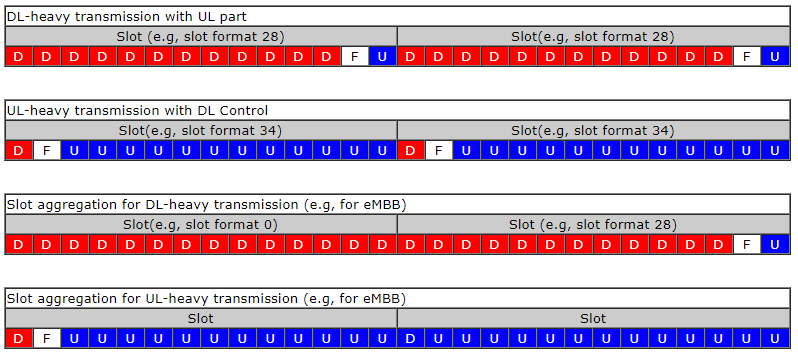

        5G中定义了多种时隙格式，从而使5G中调度更加灵活（特别是对于 TDD）。通过使用时隙格式或按顺序组合不同的时隙格式，从而可以实现各种不同类型的调度。

        实际上，一个时隙内OFDM符号可定义为“下行”（ D，downlink）、“上行”（U，uplink）与“灵活”（F，flexible）3种。需要注意的是，并不需要对于时隙中的每个符号均使用。此外，

• 对于下行帧中的时隙而言，UE应假设下行链路传输仅发生在“下行”或“灵活”符号中；
• 对于下行帧中的时隙而言，UE应假设上行链路传输仅发生在“上行”或“灵活”符号中；

        从理论上讲，一个时隙内 “下行”、“上行”与“灵活”的OFDM符号可以有大量可能的组合。然而， 3GPP中只允许在一个时隙内有56种NCP的预定义的符号组合（对于ECP未知）。[38.213-11.1]

        NCP时隙格式如下表所示：
