本节主要介绍PBCH中解调参考信号（DMRS，Demodulation Reference Signals）的生成。

1. 前情提要：

SSB（同步信号块，Synchronization Signal/PBCH）由同步信号（SS，Synchronization Signal）和物理广播信道（PBCH，Physical Broadcast Channel）组成。其中，同步信号包括主同步信号（PSS，Primary Synchronization Signa）和辅同步信号（SSS，Secondary Synchronization Signal）；物理广播信道包括PBCH数据和PBCH DMRS。SSB在时域占据4个OFDM符号，在频域占据20个RB（20×12=240个子载波）。SSB的时频域结构如下图所示。

2. DMRS概述：

DMRS是终端(UE, user equipment)用于估计PBCH信道的参考信号，并根据评估所得信息UE进行PBCH解调并随后解码主信息块，其核心功能是提升数据传输的准确性和可靠性。显然，UE搜索完PSS和SSS之后，将据此计算得到物理小区标识(PCI，Physical Cell Identity)，接下来需要解调PBCH。由于5G NR中没有小区专用参考信号（CRS，Cell-specific Reference Signal），因此要解调PBCH信，UE须先获得PBCH DMRS的位置。

在PBCH中，频域上每4个子载波映射一个DMRS（其他映射为PBCH数据），且 DMRS在频域上所处位置与v有关，而v的取值与PCI有关。需要注意的是，PCI（即 $N_{ID}^{cell}$ ）可由主同步信号PSS与辅同步信号SSS计算得到（参照5G NR SS信号生成），且 $v=N_{ID}^{cell}mod4$ 。[38.211-7.4.3.1]

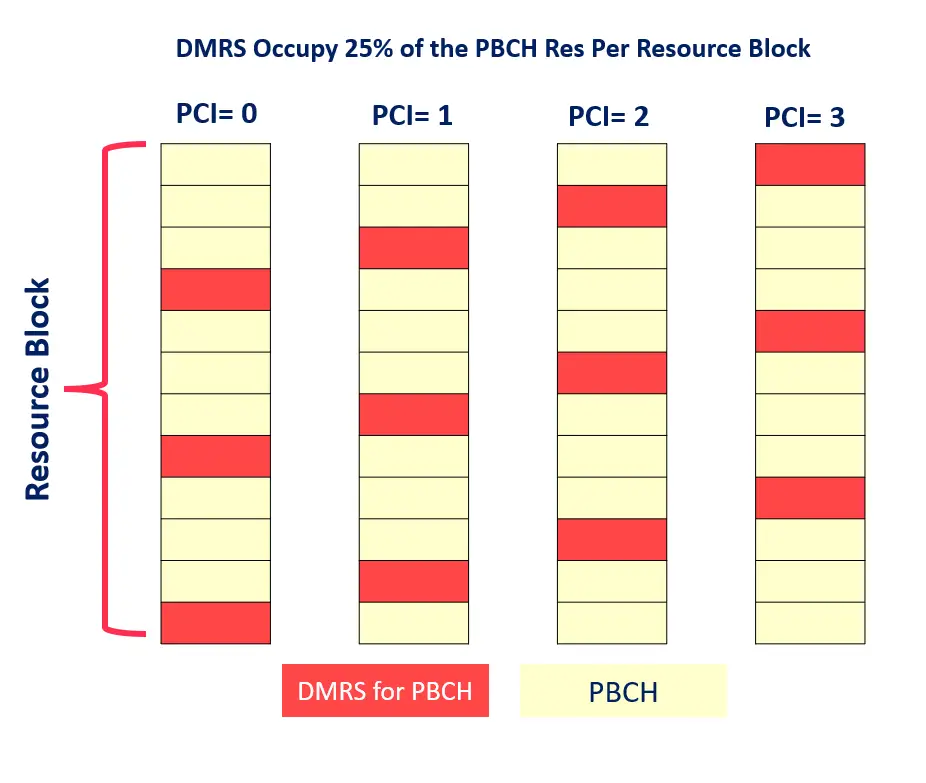

PBCH DMRS在资源块中的各分布情况如下图所示：

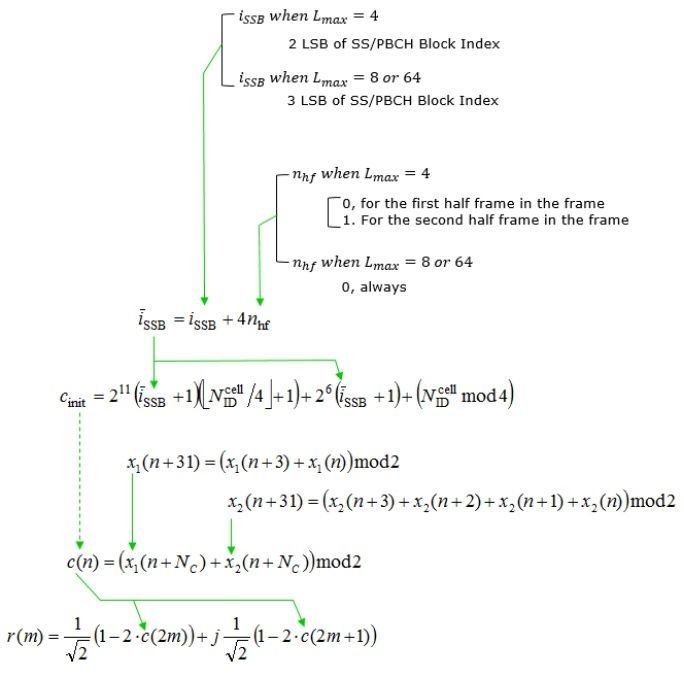

PBCH DMRS序列可38.211-7.4.1.4根据计算得到：

其中， $c(n)$ 为长度为31的Gold序列，其生成公式由38.211-5.2.1给出：（与PBCH中第一次加扰、第二次加扰的伪随机序列生成公式相同）

其中， $N_{c}=1600$ ，且 ${{x}_{1}}(0)=1,{{x}_{1}}(n)=0,n=1,2,...,30$ ， ${{c}_{\text{init}}}=\sum\nolimits_{i=0}^{30}{{{x}_{2}}(i)\cdot {{2}^{i}}}$ (即， ${{x}_{2}}$ 的第0~30位可通过 ${{c}_{\text{init}}}$ 转换得到)。需要注意的是，每隔80ms将根据 $N_{ID}^{cell}$ 重新初始化 ${c}_{\text{init}}$ (即，mod(SFN，8)=0）。此外：

其中，对于半帧中候选SSB最大数量 $\bar{L}_{max}$ ：

当 $\bar{L}_{max}$ =4时，有 $\bar{i}_{SSB}=i_{SSB}+4n_{hf}$ ，且 $n_{hf}$ 为该PBCH所在的半帧号。其中， $i_{SSB}$ 表示候选SSB索引的最低2个比特位（高位在前）。当PBCH在一个帧的前个半帧时，则 $n_{hf}$ =0；反之，当PBCH在一个帧的后个半帧时，则 $n_{hf}$ =1。
当 $\bar{L}_{max}$ >4时，有 $\bar{i}_{SSB}=i_{SSB}$ 。此时， $i_{SSB}$ 表示候选SSB索引的最低3个比特位（高位在前）。
