本节主要介绍PBCH中第二次加扰的过程，本过程在物理层实现。

1. 前情提要：

物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

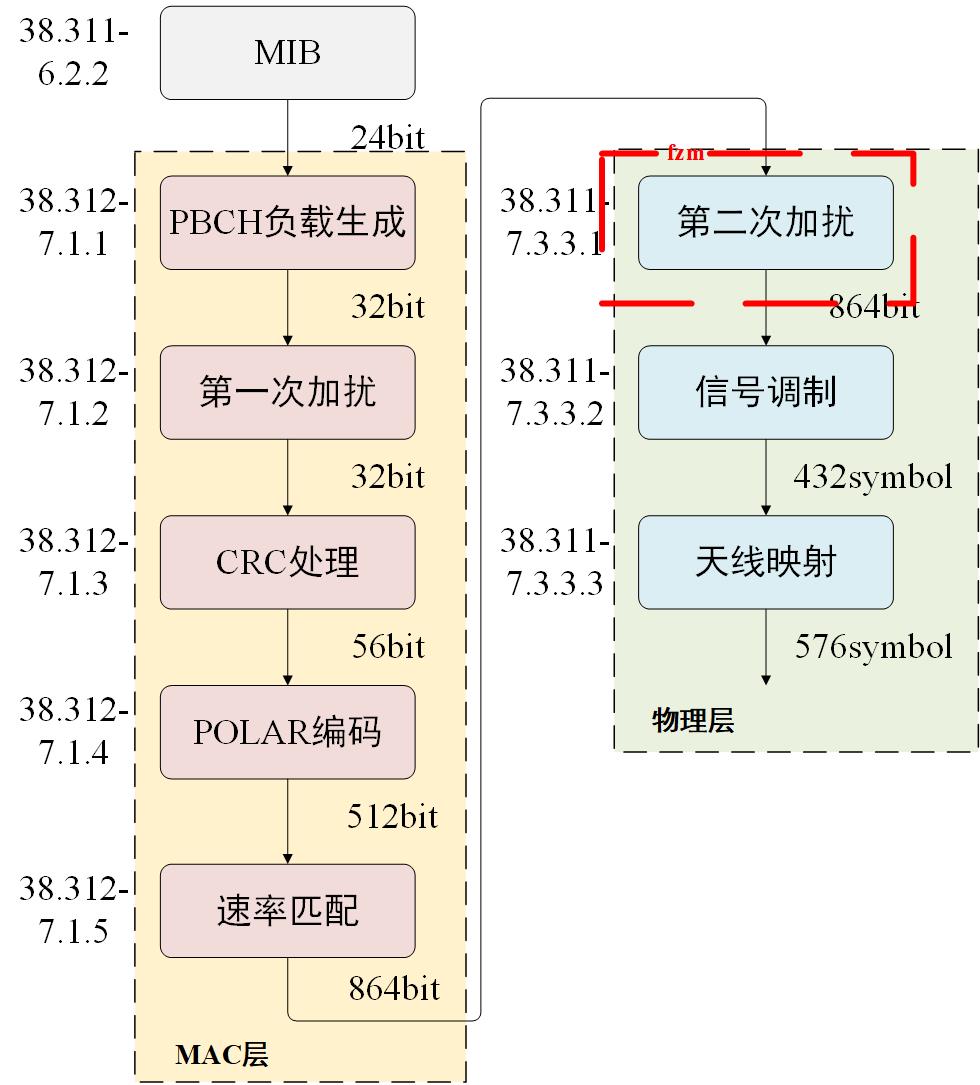

PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. 第二次加扰：

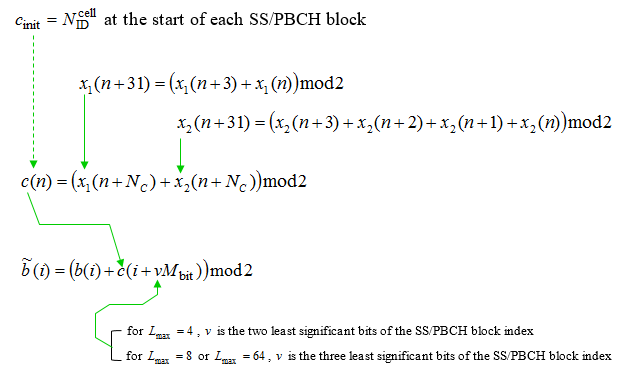

假设物理层上传输的数据为 $b_{0},...,b_{M_{bit}-1}$ ，PBCH中，该数据由MAC层速率匹配后得到，共864bit。第二次加扰的目的用于在物理层将 $b_{0},...,b_{M_{bit}-1}$ 加扰为长度为864bit的 $\tilde{b}_{0},...,\tilde{b}_{M_{bit}-1}$ 。该计算规则如下：[38.211-7.3.3.1]

其中，c(i)为加扰序列，其可由38.211-5.2.1计算得到。该序列为长度为31的Gold序列，其生成公式如下：

其中， ${{c}_{\text{init}}}=N_{ID}^{cell}$ ，即小区ID, $N_{c}=1600$ ，且 ${{x}_{1}}(0)=1,{{x}_{1}}(n)=0,n=1,2,...,30$ ， ${{c}_{\text{init}}}=\sum\nolimits_{i=0}^{30}{{{x}_{2}}(i)\cdot {{2}^{i}}}$ (即， ${{x}_{2}}$ 的第0~30位可通过 ${{c}_{\text{init}}}$ 转换得到)。需要注意的是，每隔80ms将根据 $N_{ID}^{cell}$ 重新初始化 ${c}_{\text{init}}$ (即，mod(SFN，8)=0）。
