1. 局部调试和全局调试开关的设置

//假设我现在需要单独调试调用SN613的模块
#include <sc.h>
#define SN613_DEMO_MAIN 0
    //设置值 = 1  编译这段SN613_DEMO_MAIN()，用于独立测试
    //设置值 = 0  不编译这段示例 SN613_DEMO_MAIN ()，使用主工程的 main()，可能在另一个文件


//中间是 主程序和本模块通用的代码逻辑


#if SN613_DEMO_MAIN

void main(void)
{
    GIE = 0;
    OSCCON = 0x70;   /* 16 MHz; 4T must ALSO be set in CONFIG */
    PWMCON0 = 0;     /* no PWM may own RB2 */
    SN613_Init();
    _delay(80000);   /* initial 20 ms; not a PIR warm-up guarantee */
    while (1)
    {
        SN613_Read(1);
        _delay(80000); /* 20 ms; line remains INPUT during this wait */
    }
}
#endif

2.关于单片机控制充放电时，关闭充电使能，有可能会造成单片机其余输出引脚的输出电压上升；

因为：

停止充电 → 负载减小 → VDD 上冲并抬高 → LED 电流变化
恢复充电 → 负载增大 → VDD 降低 → LED 亮度恢复

实例充电使能波形图：

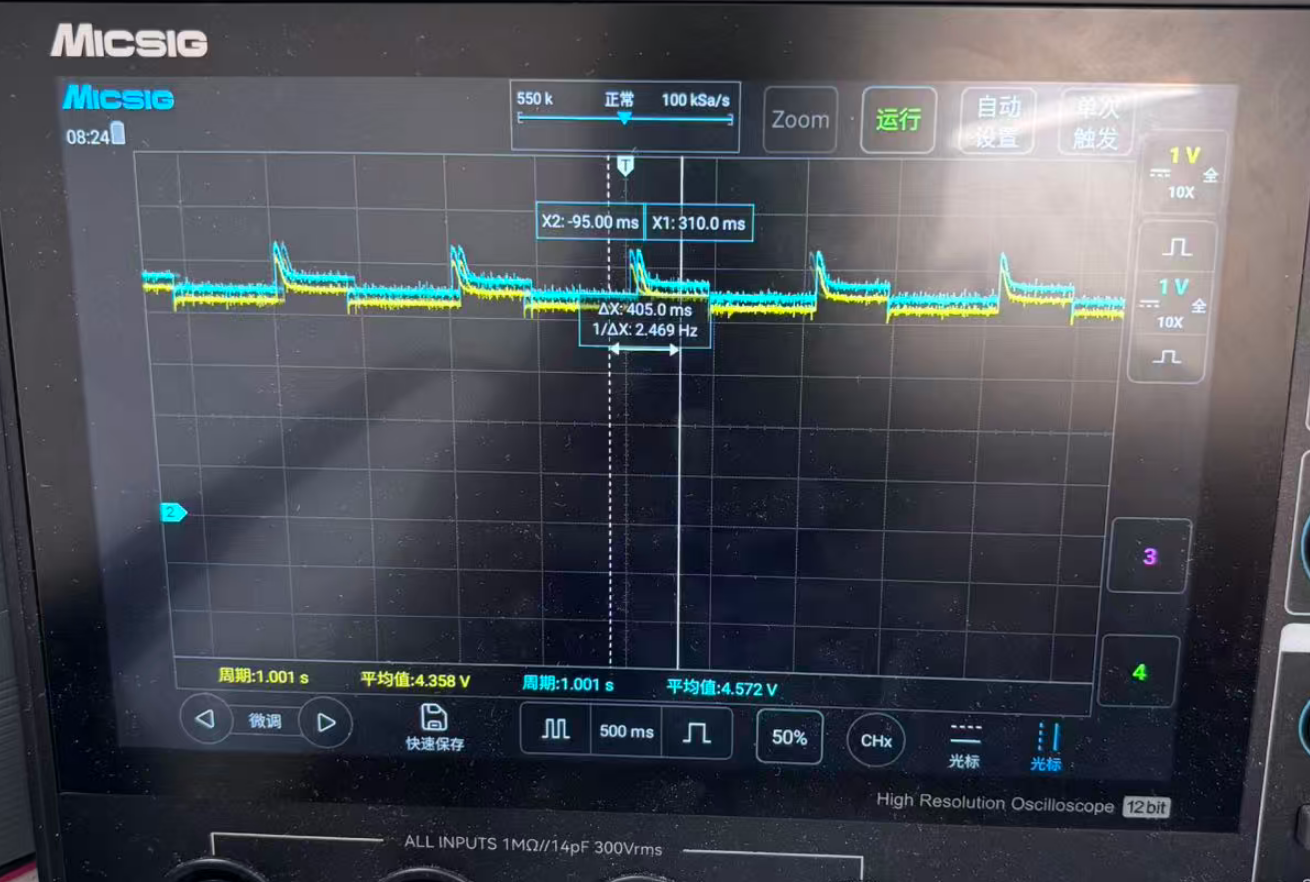

可以看到当充电使能EN = 0，黄线LED脚的输出发生电压上升，当 充电使能EN = 1时，黄线LED脚的输出又回到和EN一直的波形。因此做出如下推测，是否是EN关闭，导致负载减小，电流增大，造成的LED亮暗脉冲，所以需要去测试VDD的输入电压波形来验证猜想对不对。

验证结果如下：

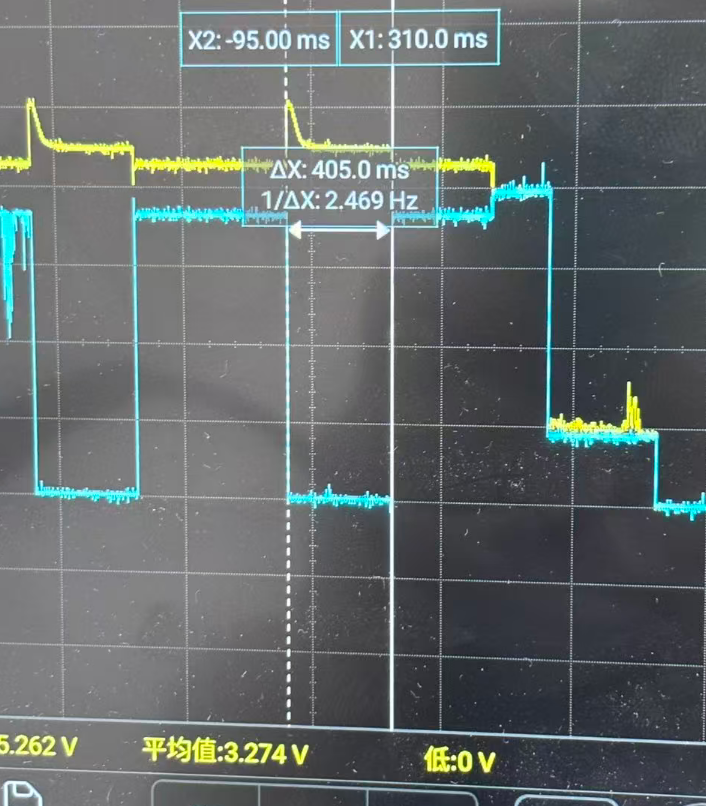

VDD引脚波形蓝线与LED引脚波形黄线波形几乎吻合，基本可以判定是负载突然减小造成电源输出上冲，导致的LED亮度具有脉冲现象。

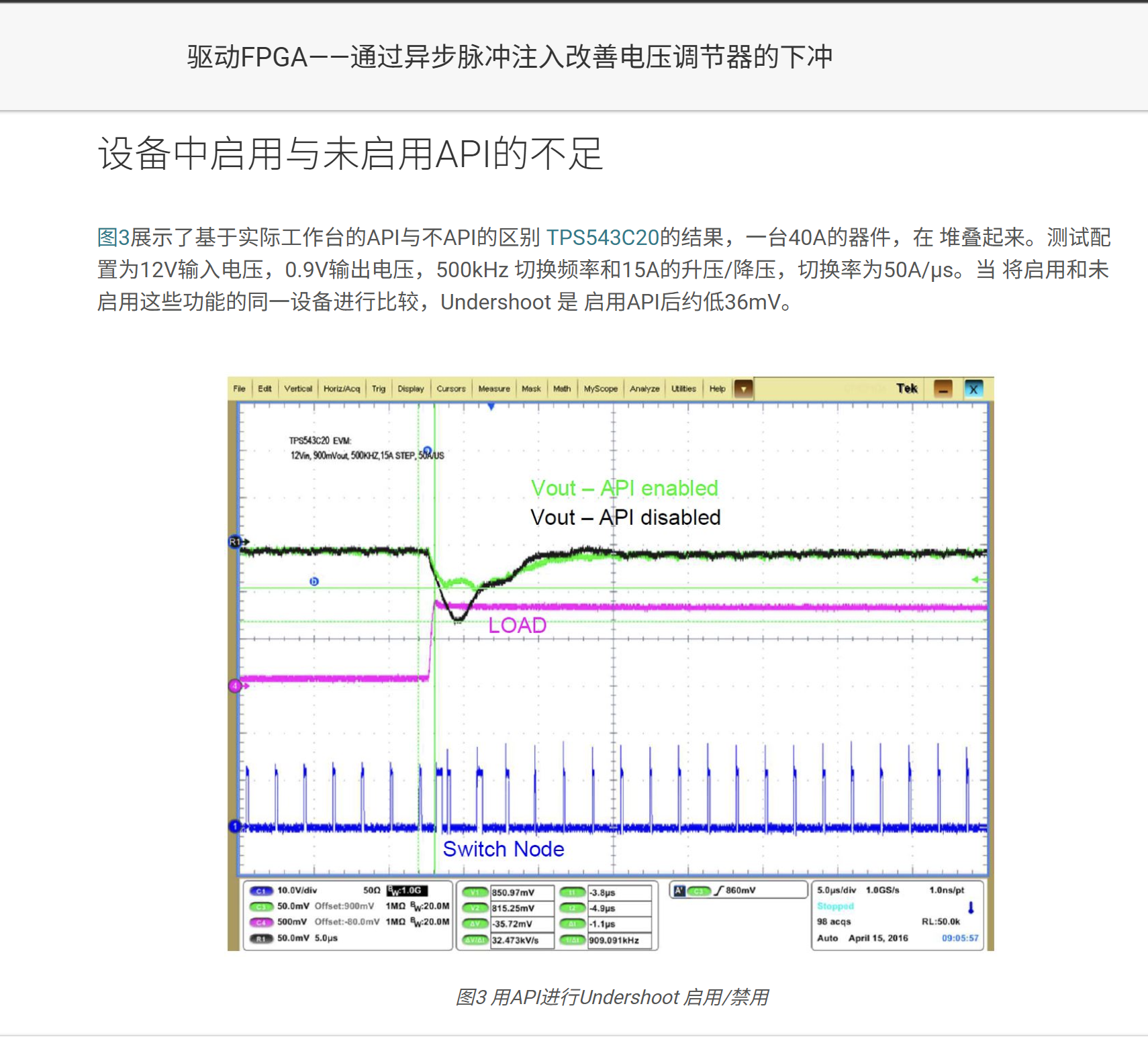

参考：SSZT807 Technical article | TI.com

这里的举例是LOAD增大造成的电压下降。
