QDレーザ（6613）とは何者か──200℃でも動く量子ドットレーザーがAI・宇宙・スマートグラスの心臓になる

Tech × 物理 × 投資 ──
現役ハードウェアエンジニア×物性物理学系院卒の
QDレーザ解説

NVIDIAが、次世代AI半導体「Rubin」世代で
CPO（Co-Packaged Optics、光電融合パッケージ）を本格採用すると言われている。

これは、半導体史上もっとも静かで、もっとも深い断絶になるかもしれない。

なぜならAI半導体の世界は、この数十年ずっと「電気で信号を運ぶ」前提で進化してきたからだ。CPOが本格化するということは、その前提が、ついに崩れるということだ。

電気から、光へ。

そして光に乗り換えた瞬間、これまで誰も注目してこなかった「ある半導体部品」が、データセンターの中心に居座ることになる。

半導体レーザーだ。

それも、ただの半導体レーザーではない。

「量子ドットレーザー（QDレーザ）」と呼ばれる、特殊な物理で作られたレーザーが、CPO(光電融合パッケージ)の実用化を決定づける可能性がある。

そして、同じ量子ドットレーザーが、

宇宙の衛星間光通信でも、
次世代スマートグラスでも、

ボトルネックを解く鍵になる。

1つの物理現象が、3つの巨大市場で同時に効く。
こんなテーマは、めったにない。

原理を知れば、なぜそうなるかが見える。

■"光"に乗り換えなければならないのか

AIの計算量は、毎年指数関数的に増えている。

GPT-5、Claude、Geminiといった大規模モデルは、
数千〜数万のGPUを高速でつないで動かす。

ここで問題になるのが、GPUとGPUの間、そしてGPUとメモリの間をつなぐ「配線」だ。

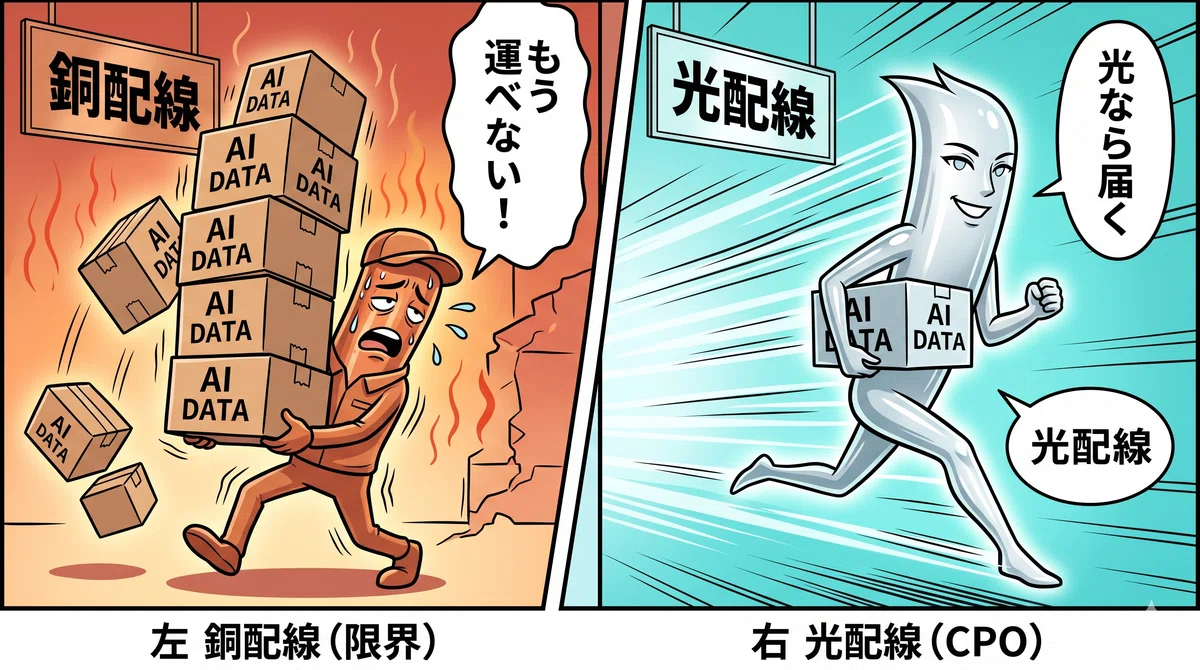

配線は銅でできている。電気を流す。

ところがAIが要求するデータ転送速度が上がりすぎて、
銅配線では物理的に間に合わなくなってきた。

そして電気を流す以上、熱(ジュール熱)も発生する。

その理由（RC遅延の物理）は、HBM編 vol.2で詳しく書いた。

銅配線は、AIの要求速度に対して限界に近い。
だから業界は「光に乗り換える」しかなくなってきている。

GPUの隣に光モジュールを直接搭載し、データを電気ではなく光で運ぶ。

NVIDIAはRubin世代以降、Broadcom、Marvellなどとの連携でこの方向に動いている。

「光に乗り換えれば、すべて解決するのか！」

──そう思うかもしれない。

だが、ここにも新たな物理の壁が立ちはだかる

■光のボトルネック

光でデータを運ぶには、まず光を作らないといけない。
光を作る部品が、半導体レーザーだ。

スマホのカメラの顔認証や、
Blu-rayの読み取り、
光ファイバー通信

──いま身の回りで使われている半導体レーザーのほとんどは、
「量子井戸（Quantum Well）」と呼ばれる構造で作られている。

だが通常の量子井戸型半導体レーザーには弱点がある。

熱に弱いのだ。

GPU1枚で小さな電気ストーブを常時つけているくらいの熱を発生させる。

その熱気の中で、GPUの隣に置かれた光モジュール

──小さな半導体レーザも、同じ温度に晒されている。

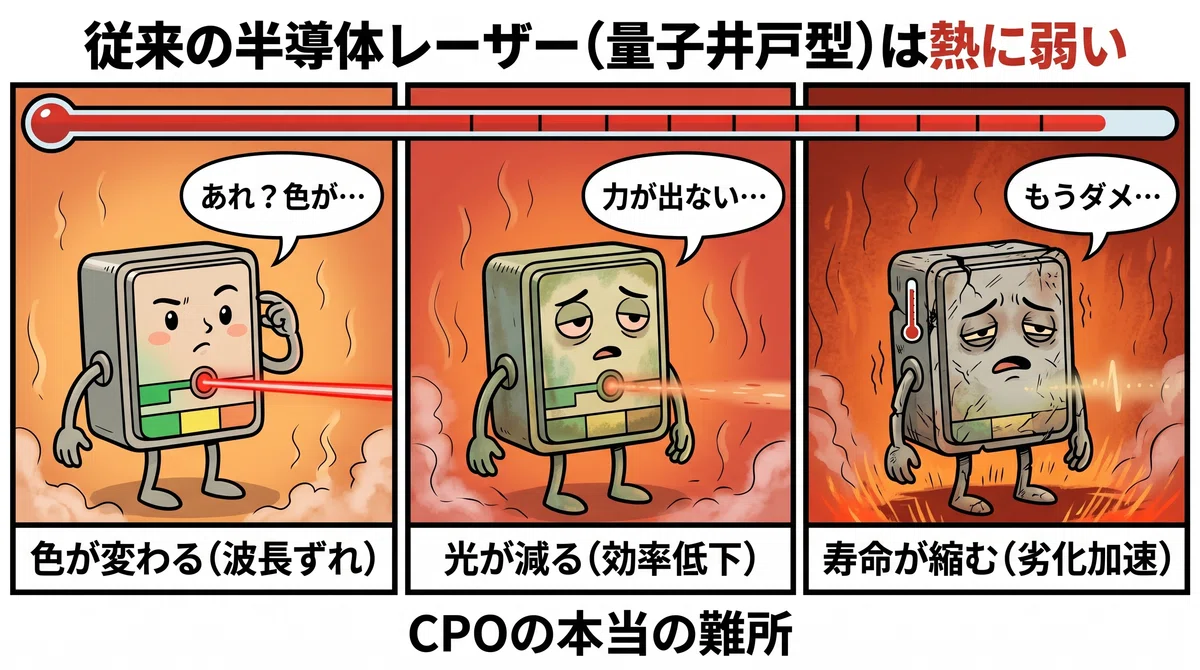

このとき、従来の半導体レーザーでは何が起きるか。

つまり、従来のレベルのレーザーでは使い物にならない。
これが、CPO(光電融合パッケージ)の本当の難所だ。

そして、この熱の壁を、物理の根本から突破するのが、量子ドットレーザーだ。

■半導体レーザーは、なぜ熱に弱い？──量子閉じ込めという物理

ここから、少し物理の話に入る。
ただし、中学生でも追える例え話で進める。

半導体レーザーは、ざっくり言うと、

「電子を狭い空間に閉じ込めて、決まった色の光を吐き出させる装置」

電子は、自由に動き回るとさまざまなエネルギーを持つ。

だが、狭い空間に閉じ込めると、
取れるエネルギーが「決まった値(とびとびの値)」に限定される。

レーザーは、電子が「高いエネルギー状態」から「低いエネルギー状態」に落ちるときに出る光を使う。

落差が決まっているから、出てくる光の色（波長）も決まる。

これがレーザーの大原理だ。

問題は、閉じ込め方の"形"にある。

従来の半導体レーザー（量子井戸型）は、
電子を「面」に閉じ込めている。

薄い膜状の半導体に電子を押し込めるのだ。

想像してほしい。

あなたは、真夏のある日、
東京駅から出る東海道線の自由席車両に乗っている。

セミの声もうるさいぐらいの真夏、、、

平日の真っ昼間、新幹線は空いている。
乗客はまばらだ。

みんなおとなしく座席に座っている。

本を読む人。 スマホをいじる人。 窓の外を眺めて寝そうになっている人。整然としている。

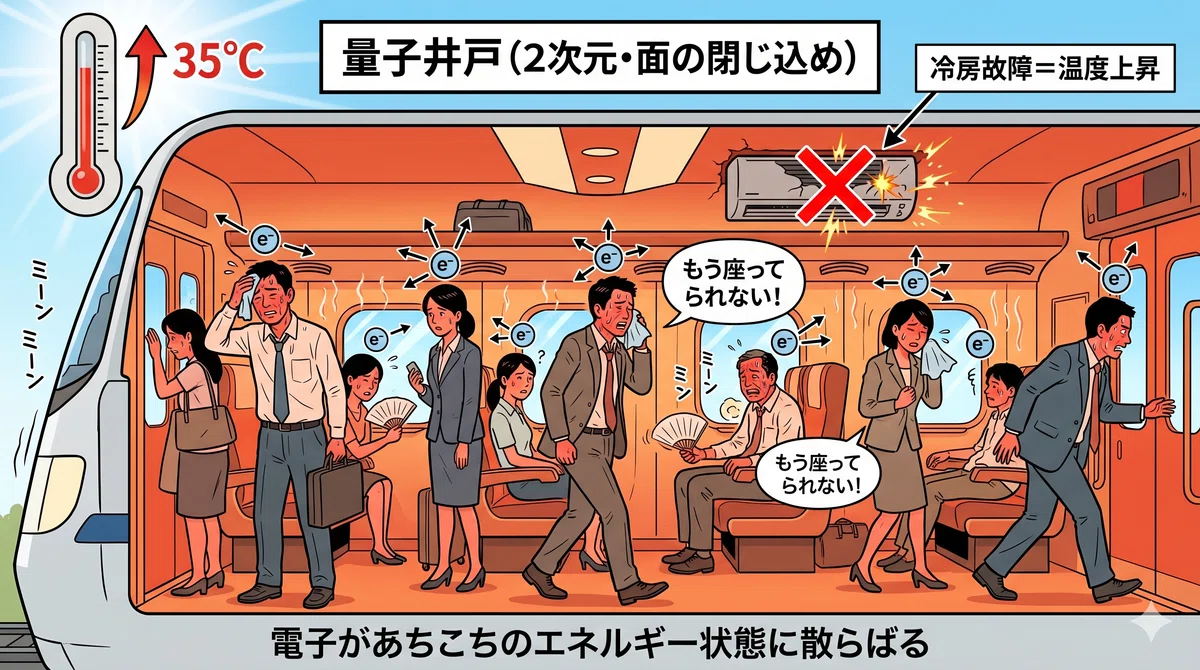

ところが、車両の冷房装置が壊れる。

最初は気づかない。
少しずつ車内の温度が上がっていく。

25℃、28℃、30℃。

35℃を超えたあたりから、乗客の様子が変わり始める。

ハンカチで汗を拭く人。
窓側の席に移動する人。
立ち上がって、デッキの方へ涼みに行く人。
通路をうろうろする人。

車両全体で、乗客の動きが乱れる。

これが、面に閉じ込められた量子井戸の中の電子だ。

電子は「面」に閉じ込められているが、その面の中では自由に動ける。

低温なら大人しく決まった「席」（エネルギー状態）にとどまっているが、

温度が上がると、面の中で電子が
あちこちのエネルギー状態に散らばってしまう。

すると

ここで、あなたに重要な原理を1つだけ覚えてほしい。

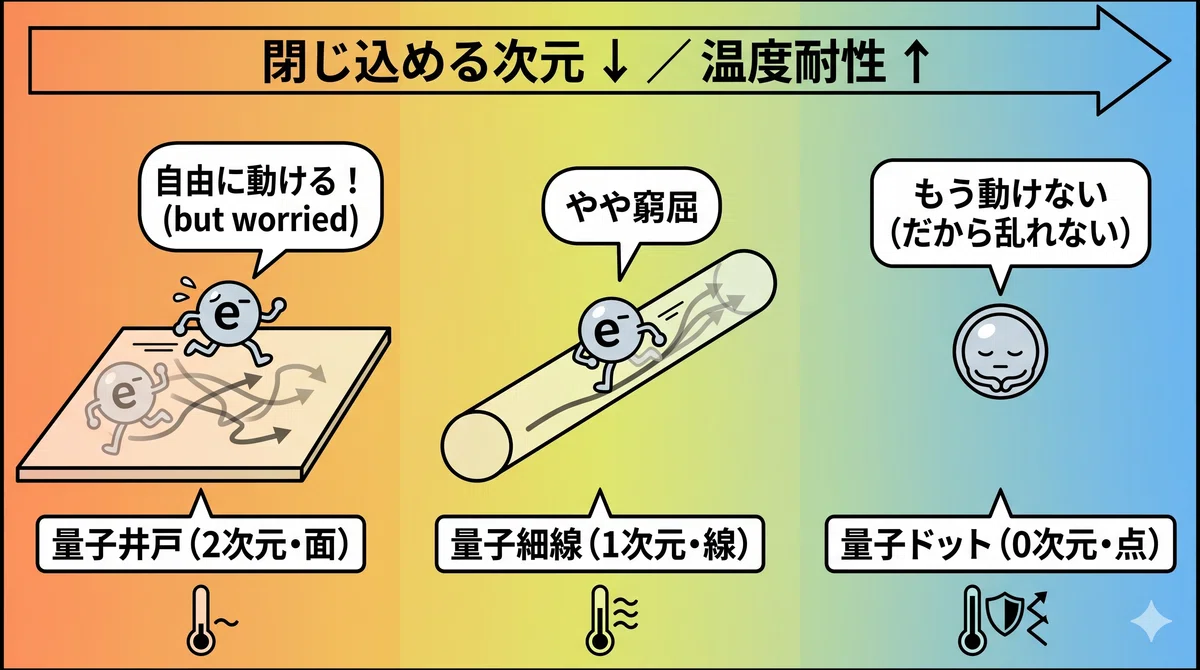

電子を閉じ込める"次元"が低いほど、温度に強くなる。

電子を「点」にまで追い込めば、
温度が上がっても電子の振る舞いが乱れない。

これが量子ドットの発想だ。

■個室に閉じ込められた電子──量子ドットの物理

量子ドットは、半導体の中に作られる

直径わずか10ナノメートル（10⁻⁸ m）の小さな"島"だ。

コロナウイルスの10分の1ほどのサイズしかない。

このサイズになると、電子はもう動き回るスペースがない。
前後左右上下、すべての方向に閉じ込められる。

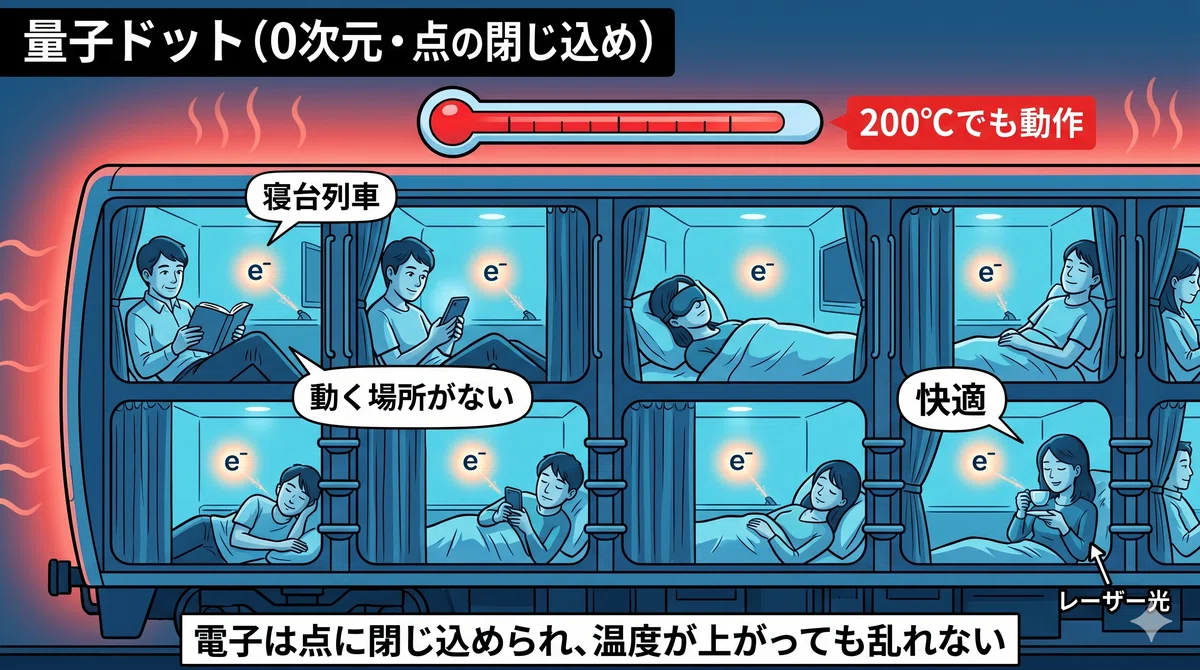

電車の例えで言うと、寝台列車の
1人1カプセルの個室に閉じ込められている状態。

壁で完全に仕切られた、独立した小さな部屋。
長さ2メートル、幅80cmほどの空間。

あなたが横になり、スマホをいじり、寝ているうちに目的地に着くようにできている。

でも、そのカプセルは開かない。

その車両の冷房が壊れたとしても、

どれだけ暑くてもカプセルから出られない。

立ち上がろうとしても、立ち上がるスペースがない。

隣のカプセルの客が騒ごうが、車両が揺れようが、あなたは決められた席にとどまっている。

そもそも、動く場所がないのだ。
量子ドットの中の電子も、これと同じだ。

結果、何が起きるか。

QDレーザ社の社長・菅原充氏は、
経済誌のインタビューでこう語っている。

マイナス40℃から、プラス120℃まで。

とてつもない安定性だ。

これは、シリコン半導体が動作する温度範囲を完全にカバーしている。
GPUの隣で何℃になろうと、関係ない。

しかも、200℃以上の超高温でも動作する。

量子ドットレーザーが、なぜCPO(光電融合パッケージ)の心臓部になり得るか。これが物理的な答えだ。

■"カプセル"の作り方──歪みが生む島

ここで、あなたに次の疑問が生まれているはずだ。

「直径10ナノメートルの島──しかも電子を完全に閉じ込める精密な"カプセル"を、いったいどうやって作るのか？」

答えに入る前に、量子ドットの材料が何でできているかを、
まず押さえておきたい。

量子ドットを作る材料は、InAs。
それを乗せる土台（基板）は、GaAs。

どちらも「III-V族化合物半導体」と呼ばれる、シリコンとは違うタイプの半導体だ。

シリコンは光を効率的に出さないが、これらの材料は光を出すのが得意である。

ここで重要なのは、
InAsとGaAsの「原子レベルのサイズ」が微妙に違うことだ。

正確に言えば、原子が並ぶ間隔──格子定数（こうしていすう）が違う。
InAsの方が、GaAsより約7%大きい。

この「7%の差」が、量子ドットを作る物理の核心になる。

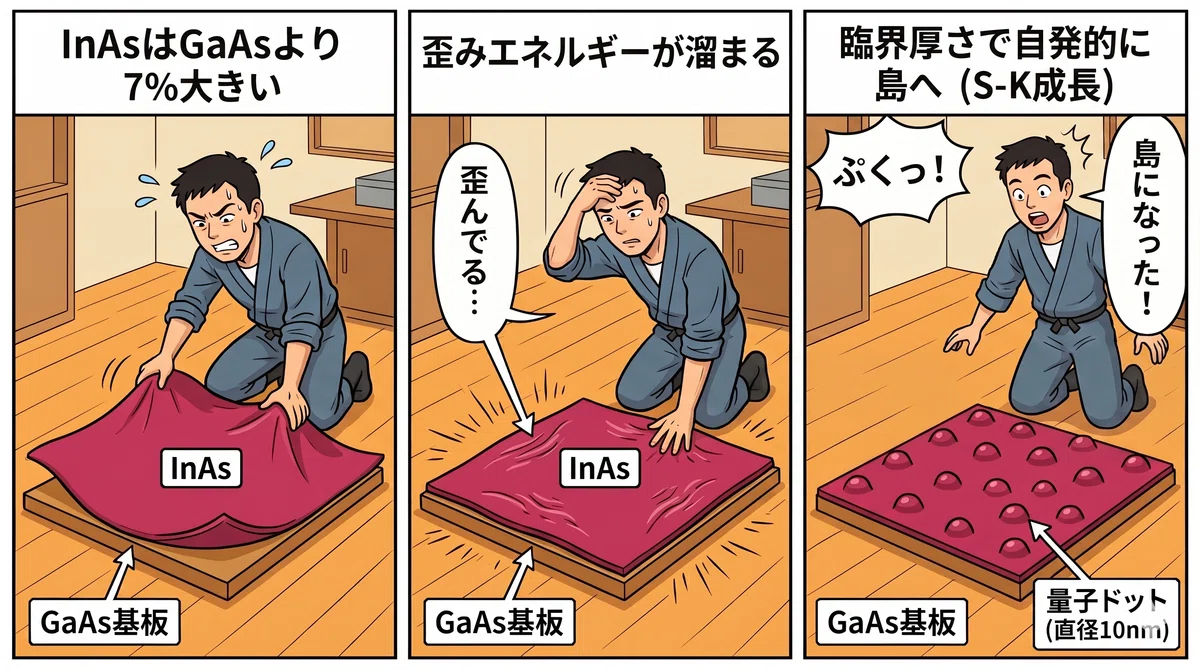

イメージしてほしい。
床より少し大きいカーペットを、無理やりピンと敷こうとしている。

最初は、端を押さえれば平らに見える。
でも本当はサイズが合っていない。

カーペットは余っている。
だから内側には、

シワになりたい力が溜まっていく。

最初のうちは我慢できる。
だが、ある厚さを超えた瞬間、もう平らではいられない。

ぷくっと盛り上がる。
シワができる。
山ができる。

InAs/GaAs量子ドットはこのイメージに近い。
現実のカーペットは山にはならないが
なんとなくイメージしやすいのではないだろうか？

GaAs基板の上に、InAsを原子1層ずつ積んでいく。
ところがInAsは、GaAsより格子定数が大きい。

つまり、下地より少し“大きい材料”なのだ。

最初の数原子層は、GaAsの格子に合わせて無理やり平らに積もる。
しかし、膜の中には歪みエネルギーが溜まっていく。

そして臨界厚さを超えた瞬間、InAsは平らな膜でいることをやめる。
歪みを逃がすために、自発的に島状へ盛り上がる。

この現象が、Stranski–Krastanov成長モード。

つまり量子ドットは、ナノ加工で一個ずつ削って作るものではない。
材料が持つ歪みを利用して、

結晶自身に自然に“島になってもらう”。

ここが美しい。

だが、産業的にはここからが地獄だ。
なぜなら、勝手にできる島は、勝手すぎる。
大きさ、密度、位置、均一性。
全部をそろえないと、レーザーとして使えない。

量子ドットレーザーの難しさは、

“勝手に生まれるナノの島を、工業製品として揃えられるか”にある。

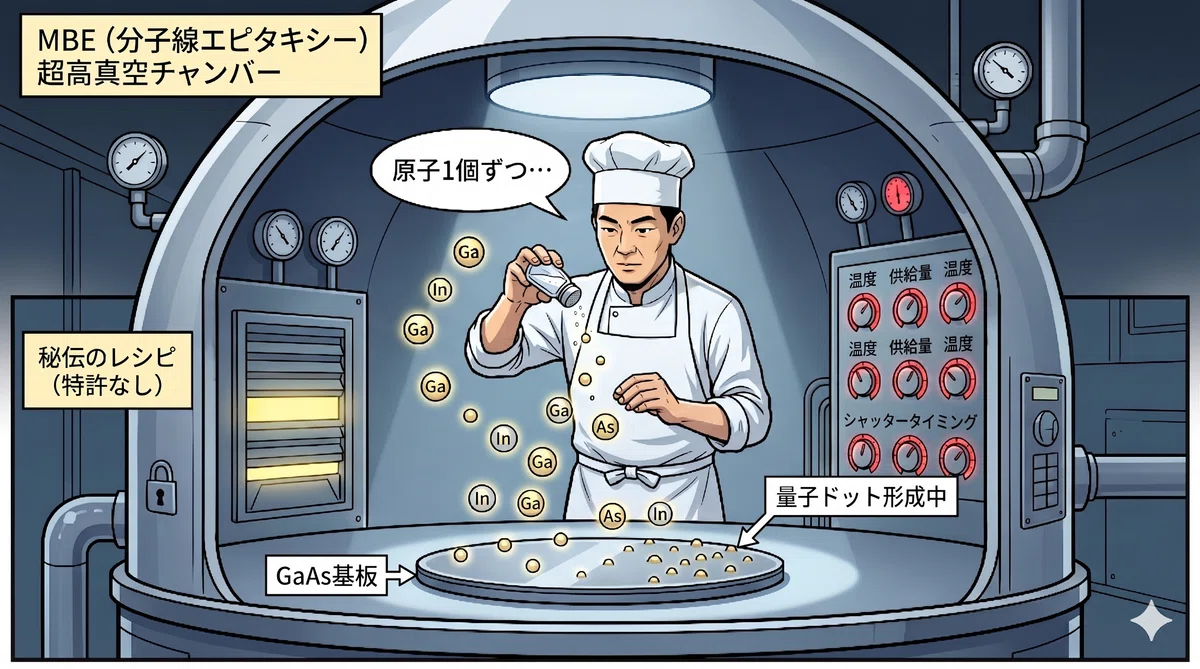

MBE──超高真空の中で、原子を1個ずつ降らせる

InAsは、GaAs基板の上で自然に島になる。
だが、それだけではレーザーにならない。

問題は、島を毎回同じサイズ・同じ密度・同じ品質で作れるかだ。

ここで使われるのがMBEという装置。
超高真空中で、Ga、In、Asの原子を基板に向けて少しずつ飛ばし、

原子層レベルで結晶を育てる装置だ。

GaAsの上にInAsをわずかに積む。
最初は平らに広がる。
だが格子のサイズが合わないため、歪みがたまる。
ある厚さを超えると、InAsは自発的に島状へ盛り上がる。

ここまでは物理がやってくれる。
しかし量産では、ここからが難しい。

つまり、QDレーザのMoatは、
「島ができること」ではない。

勝手に生まれるナノの島を、レーザーに使える品質で毎回そろえること。

MBE装置は買える。
S-K成長も教科書に載っている。

でも、温度・材料供給量・シャッタータイミング・表面処理をどう組み合わせれば、

量産で同じ量子ドットを再現できるのか。

そのレシピは買えないのだ。

■GaAs基板は誰が作っている？

量子ドットを乗せる土台、GaAs基板そのものを作っている会社にも軽く触れておきたい。

GaAs基板は、世界の供給の約95%を、たった3社が握っている。

GaAs基板を「直径6インチ・8インチの大きさで、転位のない単結晶として作る」のは、極めて難しい物理的プロセスだ。

だから世界で数社しか作れない。

QDレーザ社の量子ドットレーザーが拡大していくということは、その土台となるGaAs基板の需要も連動して伸びるということだ。

住友電気工業（5802）は、化合物半導体（GaAs、InP、GaN）基板で世界トップシェアの1社である。

電線・自動車部品で知られる総合電線メーカーだが、化合物半導体事業は、AI光通信時代の「見えないインフラ」として静かに重要性を増している。

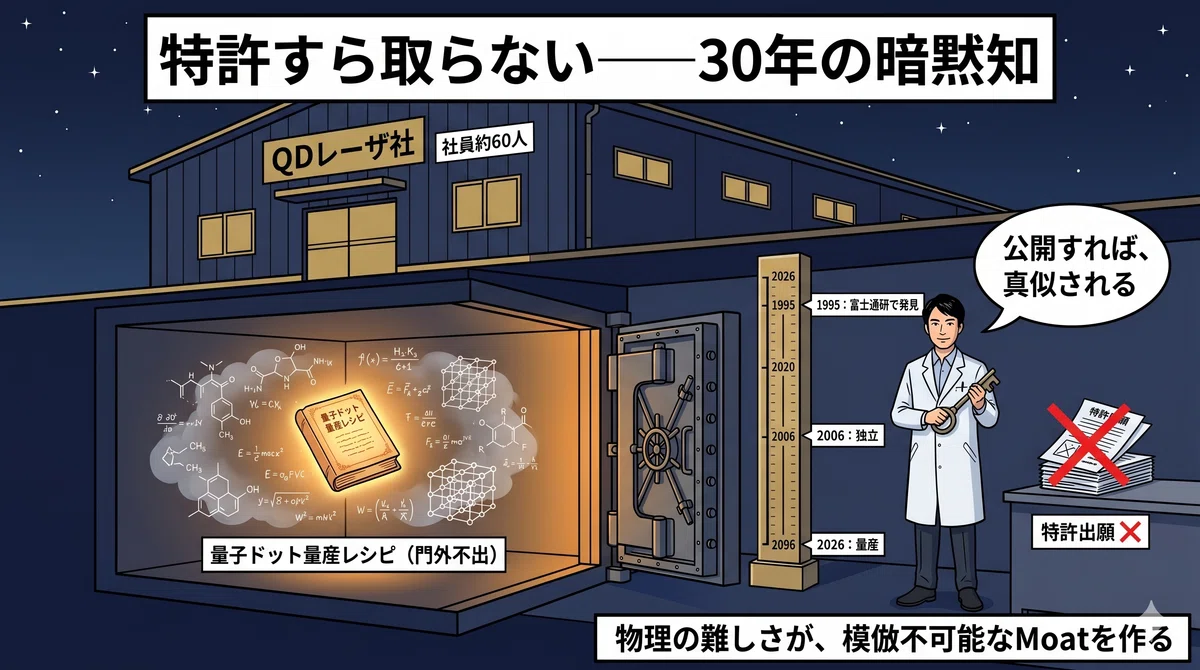

■特許すら取らない──30年かけて社内に閉じ込めた暗黙知

QDレーザ社の社長・菅原充氏が経済誌で語った言葉を引用したい。

特許すら取らない。

特許を取れば、製造方法を公開しなければならない。

公開すれば特許をかいくぐって
真似される可能性がでてくる。

だから出願しない。

完全な暗黙知として、社内に閉じ込めている。

これは、ASMLのMo/Siミラー、
TSMCのCoWoSと同じ構造だ。

EUV記事で書いた通り、ASMLのMoatの正体は「13.5nm波長の光を反射する多層膜ミラー」を作れるのが世界でカール・ツァイスSMTのみという物理的事実だった。

HBM編 vol.3で書いた通り、HBMのMoatの正体は「TSV（チップ貫通電極）」の応力・抵抗・容量の三重制約を歩留まり良く作れるのがSK hynixら3社のみという物理的事実だった。

量子ドットレーザーも同じだ。

物理の難しさが、模倣不可能なMoatを作る。

QDレーザ社は、富士通研究所のスピンオフベンチャーとして2006年に独立した。富士通研究所が1995年に量子ドットの自己組織化を発見してから、約30年。

社員は約60人。
日本のグロース市場に上場する、神奈川県の小さな会社だ。

そして、東京大学・荒川泰彦研究室（量子ドットレーザーの世界的権威）との長年の共同研究の蓄積が、同社の研究開発を支えている。

実際、世界最高動作温度220℃のレーザー発振も、
QDレーザ社と東大荒川研究室の共同成果として実現されたものだ。

この会社しか作れないものを、世界が必要としている。

ではその「世界が必要としている3つの市場」を見ていこう。

■市場1：AI半導体──CPOの(光電融合パッケージ)

最も大きな市場が、AI半導体だ。

NVIDIAをはじめとするAI半導体メーカーは、CPO（Co-Packaged Optics）でデータセンター内部の通信を光に置き換えようとしている。

ここで、量子ドットレーザーは2つの意味で決定的に効く。

1つ目：温度に強い。

すでに述べた通り、GPUの隣に置いても性能が落ちない。
これがCPOを成立させる条件だ。

2つ目：シリコン基板の上に直接作れる。

これがやや専門的だが、決定的に重要なポイントだ。

CPOの理想は、シリコンチップの上に光モジュールも全部作り込んでしまうことだ。これを「シリコンフォトニクス」と呼ぶ。

ところがシリコンは、光を出す材料として向いていない。

化学・物性的な詳細はここでは触れないが、
シリコンの結晶構造は効率よく光を発しないという
物理的性質を持っている。

だから別の材料で作ったレーザー光源を、
後からシリコンチップに乗せる必要がある。

問題は、シリコンと相性の悪い材料を後付けすると、温度変化で歪んだり、信号が乱れたりすることだ。

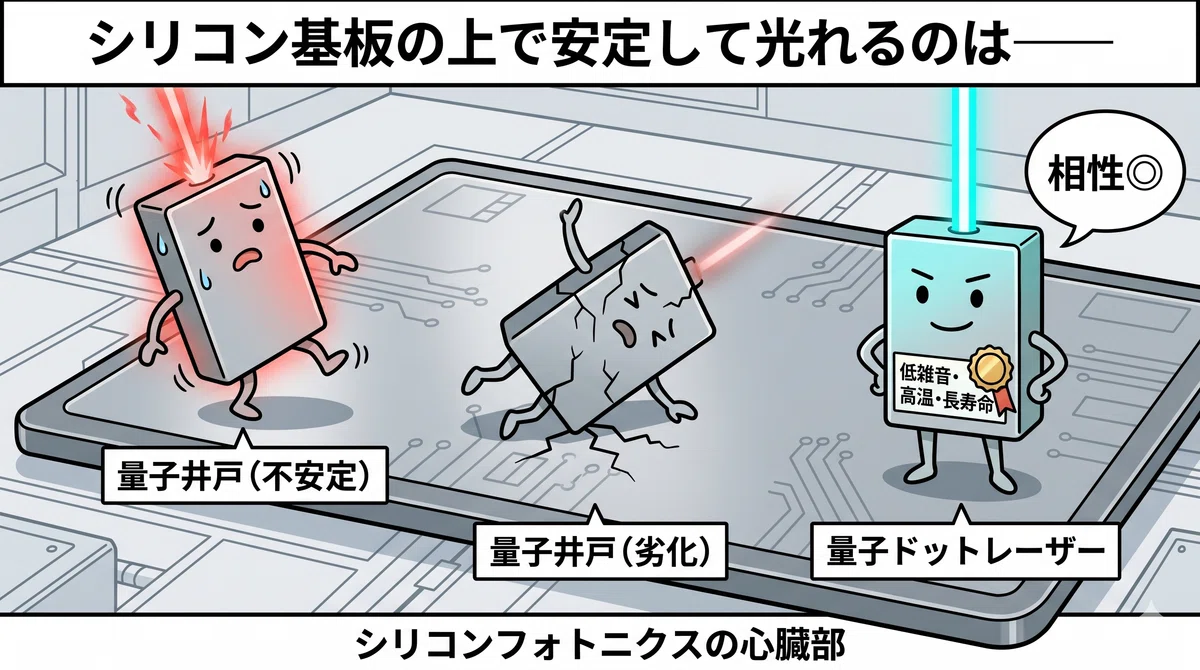

量子ドットレーザーは、シリコン基板上での動作との相性が極めて良い。
低雑音・高温動作・長寿命という3点を同時に満たせる、いまのところほぼ唯一の半導体レーザーだ。

実際、すでに動きは始まっている。

QDレーザ社は、NECからスピンオフしたシリコンフォトニクス専業企業アイオーコアに、
2023年に量子ドットレーザーを6万個量産受注した。

これがシリコンフォトニクスチップ「IOCore」に搭載されている。

そして直近、菅原氏自身がこう語っている。

「QDレーザがいなかったら事業ができない」

シリコンフォトニクスの最前線にいる企業の1つから、このように名指しされている。

そして年間出荷目標は、2026〜2027年に100万台規模。6万個から100万台へ、桁が変わる量産フェーズが始まろうとしている。

加えて、直近の決算では「グローバル大手半導体企業1〜2社の量産受注に向けた取り組み」と、MBE装置（量子ドットを作るための特殊な結晶成長装置）の増設計画を発表した。

匿名のままだが、世界規模の大手半導体企業が、

QDレーザ社の量産能力を確保しに動いている。

ここから先、AI半導体の世界が銅から光に乗り換えるたびに、QDレーザ社の製造能力は逼迫していく構造になる。

■市場2：視力に依存しないディスプレイ

QDレーザ社には、もう一つの顔がある。

網膜投影ディスプレイだ。

これは、AI半導体とはまったく違う方向の応用だが、原理を共有している。

普通のディスプレイ
──あなたが今この記事を読んでいるスマホやモニター──
は、画面から光を出して、あなたの目のレンズを通して、網膜にピントが合う仕組みだ。

つまり、目のレンズが正常に働いていないと、
ぼやけて見える。
眼鏡やコンタクトレンズが必要になる。

ところがレーザー光には、特殊な性質がある。

極めて細く、まっすぐ進む。

このレーザー光を、
瞳孔越しに直接網膜に当ててやれば、
角膜や水晶体のレンズ機能をほぼ無視できる。

網膜の表面に、直接、絵を点描できる。
これが網膜投影だ。

赤・緑・青（RGB）の3色のレーザーを、
安全な弱い出力で、
高速にスキャンしながら網膜に当てる。

残像が合成されて、鮮明な映像が網膜に直接描かれる。

視力に依存しないディスプレイである。

QDレーザ社は、この技術を「RETISSA」シリーズとして製品化してきた。


さらに、2026〜2027年にTDK・NTTと共同で、

超小型のスマートグラス「RETISSA Display III」を市場投入する計画を進めている。

ここで、あなたに考えてほしい問いがある。

なぜ、網膜投影には、
QDレーザ社の網膜投影技術でなければならないのか？

■なぜ"普通の半導体レーザー"では網膜投影が成立しないのか

網膜投影には、半導体レーザーに対して特殊な要求がある。

それは、

「波長と出力が、ブレてはいけない」

という要求だ。

理由は2つある。

理由1：波長がずれると網膜に映る色がずれる

レーザーディスプレイは、赤・緑・青のレーザーを混ぜて色を作る。

つまり、RGBのレーザーは「色のものさし」だ。

ここが温度で動くと、画面全体の色がズレる。

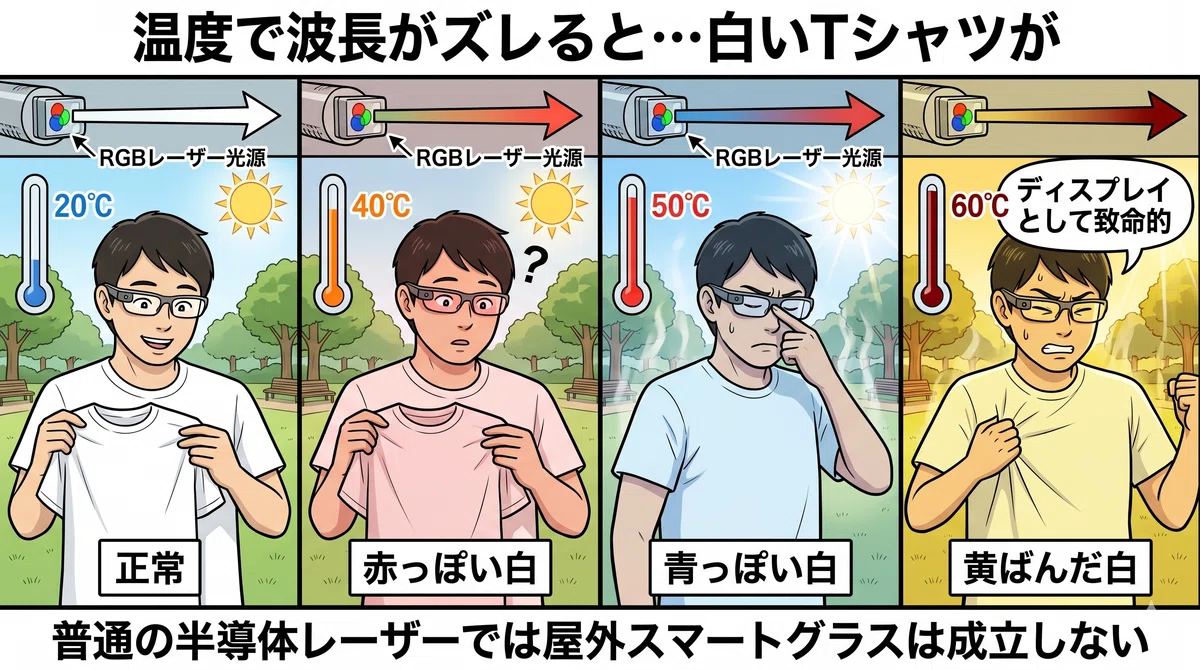

たとえば、白いTシャツを表示しているとする。
本来なら、赤・緑・青がきれいに混ざって「白」に見える。

しかし温度が上がって赤だけ少しズレる。
緑も別の方向にズレる。
青もまた違う動きをする。

すると、同じ白を出しているはずなのに、
少し赤っぽい白、青っぽい白、黄ばんだ白に変わってしまう。

スマートグラスは屋外で使う。
夏の日差し、冬の朝、体温、筐体の発熱。
温度環境は大きく変わる。

普通の半導体レーザーでは、
温度が1℃変わるだけで発振波長が少しずつ動く。
30℃変われば、そのズレは無視できない。

ディスプレイにとって、これは致命的だ。

なぜならユーザーは、
「今日は外が暑いから画面が赤っぽい」
なんて許してくれないからだ。

つまり網膜投影には、
温度が変わっても「色のものさし」を狂わせない仕組みが必要になる。

理由2：出力がブレると目が危険

スマートグラスのレーザーは、
ただ画面を照らしているわけではない。
光はレンズを通り、瞳孔を抜け、網膜へ届く。

つまり、目に向かってレーザーを使うデバイスだ。

だから出力は、

常に安全基準の範囲内

に収まっていなければならない。

ここで問題になるのが温度だ。
普通の半導体レーザーは、温度が変わると、
同じ電流を流しても光の出力が変わる。

暑くなると弱くなったり、条件によっては制御が難しくなったりする。

すると、駆動回路側で出力を細かく補正しなければならない。

でもスマートグラスは、小型・軽量・低消費電力が命。

補正回路を増やせば、
バッテリーを食う。
回路が増える。
重くなる。
発熱も増える。

かといって補正が不十分なら、出力がズレる。

目に当てるレーザーで、それは許されない。

ここで正確に書いておく。

この可視光レーザーそのものは、量子ドットではない。
量子ドットが光れるのは、目に見えない近赤外（約1.0〜1.35μm）まで。赤・緑・青の光は、直接は出せない。

では、QDレーザ社は何を担っているのか。

答えは、光源の「先」にある。

レーザーの出力を、暑くても寒くても安全基準内に収め続ける駆動制御。
3色の光を束ね、瞳孔という直径数ミリの的に通す光学設計。
高速で振れる微細な鏡で、網膜に映像を点描するスキャン技術。

つまり、「レーザーを目に入れても安全な映像に変える」システム全体の技術だ。

これを製品として世に出した会社は、世界でほぼ同社しかない。

世界初のレーザー網膜投影アイウェアRETISSAを製品化して以来、
この「目に描く」実装知を積み上げてきた。

その価値には、証拠がある。
TDKは今回の提携で、
QDレーザ社から網膜投影に関する特許の一部を取得した。


大企業が対価を払って手に入れたのは、レーザー素子ではない。

目に描く技術だった。

TDKは「世界最小クラスの超小型フルカラーレーザーモジュール」を作り、
NTTは平面光波回路（赤・緑・青を1本の光に束ねる極小光学チップ）を提供する。


そしてQDレーザ社は、
RGB光源モジュールと光学エンジンを両社と共同開発し、
網膜に安全に描く中核を担う。

このエコシステムが完成するのが、2026〜2027年の予定だ。

■市場3：宇宙──極限の温度サイクルで動く光通信

3つ目の市場は、

宇宙だ。

衛星間光通信については、すでに宇宙の記事で詳しく書いた。

Starlinkがレーザーで衛星同士を直接つなぎ、
地上局を経由せずにデータを宇宙空間で流す技術である。

ここでも、レーザー光源が決定的なボトルネックになる。

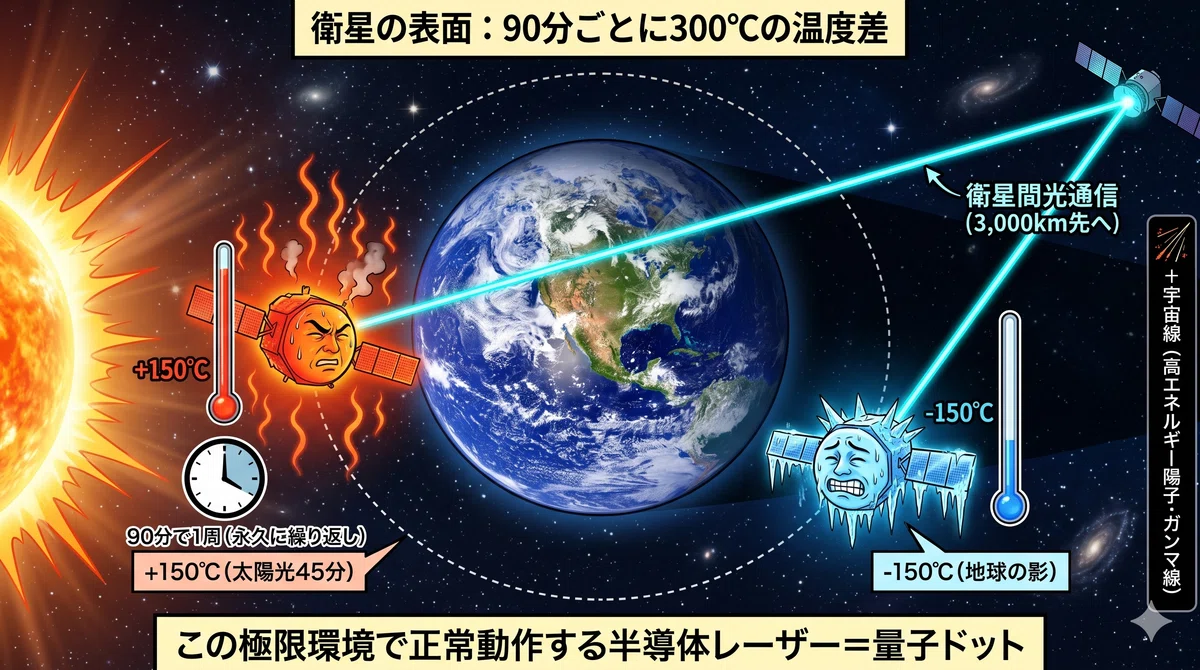

あなたは宇宙服を着て、地球を周回する衛星の表面に立っているとする。

90分で地球を1周する低軌道。
太陽光に照らされている45分間、
機体表面の温度は+150℃近くまで上昇する。

そのまま地球の影に入ると、

たった数分で-150℃まで急降下する。

これが、永久に、90分ごとに繰り返される。

しかも、宇宙線（高エネルギー陽子、ガンマ線）が常に降り注いでいる。

この極限環境の中で、あなたの右手に握ったレーザーポインターから、3,000km先の別の衛星に向けて光を当て続ける。

──こんな仕事を、地上の何倍も厳しい条件で、24時間、何年間も、確実に続けないといけない。

普通の半導体レーザーは、この温度差の中で、確実に劣化していく。

光が出なくなる。
波長がブレて、相手の衛星が受信できなくなる。

量子ドットレーザーの
「電流無調整で-40℃〜+120℃」、
そして「200℃以上でも動作」という特性は、

こうした極限環境の通信にとって、
ほぼ理想的な特性だ。

加えて、量子ドットレーザーには
「放射線耐性が高い」という性質もある。

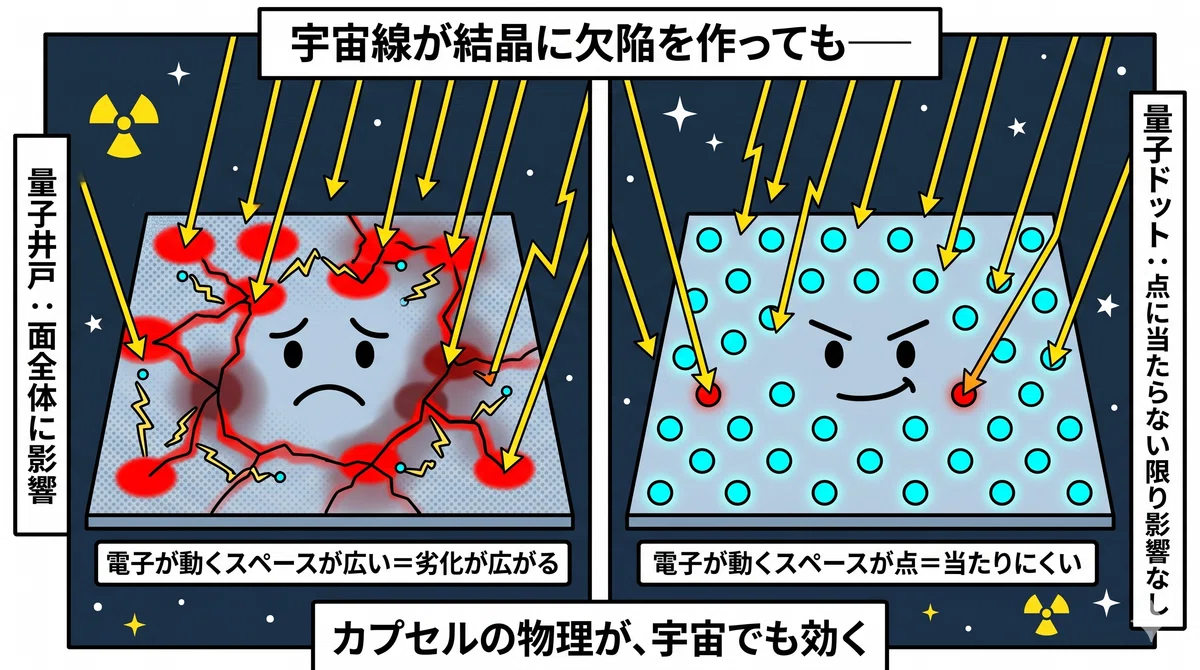

宇宙空間の宇宙線は、
半導体結晶の中に欠陥を作る。

普通の量子井戸型レーザー(面閉じ込めのレーザー)の場合、
この欠陥が「面」全体に広がる電子の動きを妨げ、性能を劣化させる。

ところが量子ドットレーザーは、電子が「点」に閉じ込められているため、結晶の他の場所に欠陥ができても、

ドットそのものに当たらない限り影響を受けにくい。

「電子が動くスペースがそもそも狭い」というカプセルの物理が、宇宙でも効いている。

衛星間光通信のレーザー光源として、量子ドットレーザーがどこまで採用されるか──これは数年以内に表面化してくるテーマだと考えている。

■売上13億円の会社が、時価総額700億円台

ここで、投資家にとって重要な事実に触れる。

QDレーザ社（6613）は、
東証グロース上場のベンチャー企業だ。

社員は約60人。
直近の決算（2026年3月期）では、
売上高13.7億円、営業赤字3.3億円。

数字だけ見れば、典型的な研究開発フェーズの赤字ベンチャーに見える。

ところが2026年5月時点で、

同社の時価総額は700億円台に乗っている。

1年前に比べて約4〜5倍の水準だ。

売上の50倍以上の時価総額。

これをどう解釈するか？

「過熱した期待バブル」と切り捨てることもできる。
実際、株価は短期的に大きく振れている。

だが、別の見方もある。

この時価総額は、現在の売上を評価しているのではなく、

「将来、量子ドットレーザーの独占ポジションが現金を生み始める可能性」

へのオプション価値である。

NVIDIAのCPO(光電融合パッケージ)が
本格化した瞬間、
チップに搭載される量子ドットレーザーの世界需要は、現在の出荷数（数十万個レベル）の数十〜数百倍になる。

そのとき、世界で唯一量産できる会社の単価×数量がいくらになるか?
──現在の売上の数十倍、ということになる可能性がある。

同社自身も、2027年3月期の業績予想で売上18.5億円（前年比+34.8%）、
営業利益300万円と、ベンチャー創業20年で初の黒字化計画を出してきた。

ここから先は、

CPO(光電融合パッケージ)の立ち上がり、
スマートグラスの普及、
宇宙光通信の本格化──

3市場すべてが2026〜2030年に同時に立ち上がる可能性のあるタイミングにある。

物理的な独占ポジションを持つ企業の時価総額が、売上に対して大きく見える時期というのは、
売上が爆発的に伸びる直前のタイミングであることが、半導体産業ではしばしば見られる。

ASMLも、HBM3社（SK hynix、Samsung、Micron）も、AI需要が立ち上がる前は、現在の数分の1の評価しか受けていなかった。

「物理がMoatを作っている企業」の時価総額をどう見るか
──これは長期投資家にとって、技術理解そのものに直結する問題だ。

■おわりに──3市場が同時に立ち上がる、稀有なタイミング

量子ドットレーザーは、3つの巨大市場で同時に効き始める。

そしてこれら3市場すべてに、
世界でほぼ唯一といってよい、量産できる会社が、
社員60人の日本のベンチャーである。

これは、偶然の成功ではない。

富士通研究所が1995年に量子ドットの自己組織化を発見してから、30年。
量子ドットレーザーの研究を率いた菅原充氏が独立して、20年。
世界中の研究機関が同じ技術に取り組みながら、安定量産にたどり着けたのは、ほぼQDレーザ社1社だけだった。

その30年の積み重ねが、特許も取れない暗黙知として、神奈川県の小さな会社のクリーンルームに閉じ込められている。

これが、量子ドットという物理が握る3つの市場の地図だ。

物理は、政治の動きでは変わらない。
業界の主導権争いでも変わらない。
投資家のセンチメントでも変わらない。

「電子を点に閉じ込めると温度に強くなる」という量子力学の事実は、100年前から変わっていない。

これからも、変わらない。

 ── 物理を知る投資家は、強い。──

関連記事

量子ドットレーザーの3つの市場を、それぞれ深掘りしたい方は、以下の記事がおすすめです。

AI半導体／HBM／CPOの全体像 ──「物理×投資 HBM編」全8記事

シリコンフォトニクスがなぜ立ち上がってきたのか、CoWoSとHBMの「見えない独占インフラ」がどう成り立っているのか── データセンター内部の物理を全体像で掴むなら、こちらから。

半導体製造装置の物理／EUVのMoat ──「EUVの物理とASML」

なぜ光が「3,000億円の装置」を必要とするのか。量子ドットレーザーもEUVが必要とされる話に似ている。EUV理解は、半導体物理の出発点。

宇宙ビジネスの物理／SpaceX IPOの読み方 ──「SpaceXか、日本の宇宙株か」

衛星間レーザー通信の物理、SpaceXの内製エコシステム、日本企業の宇宙ポジション──量子ドットレーザーが宇宙でどう効くかを判断するなら、宇宙産業の地図そのものが必要になります。

参考リンク

※特定銘柄の売買推奨ではありません。投資判断は自己責任でお願いいたします。──物理を知る投資家は、強い。

ここまで読んでいただきありがとうございます。
noteのスキ♡はアカウントがなくても押せます。
「面白かった」「参考になった」と思っていただけたら、
♡を押してもらえると、次の記事を書くエネルギーになります。
