记一次CH552不识别无法下载解决办法

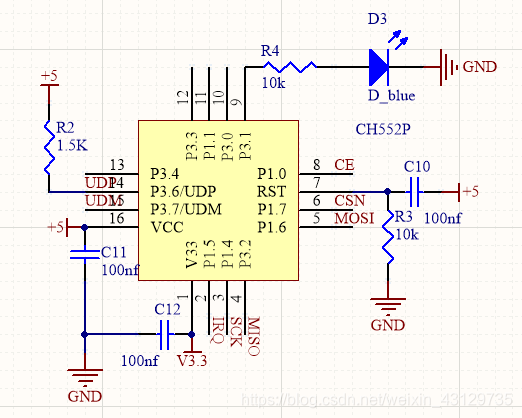

事情是这样的，在一次项目中使用了沁恒微电子的一款CH552 USB芯片，硬件调试中出现了问题，部分电路图如下

电路图
芯片自带3.3V LDO，项目中其他部分也刚好需要用到3.3V的电压，无需额外元器件，很方便。但是就在自己准备逐步焊接PCB板进行测试的时候出现了问题。

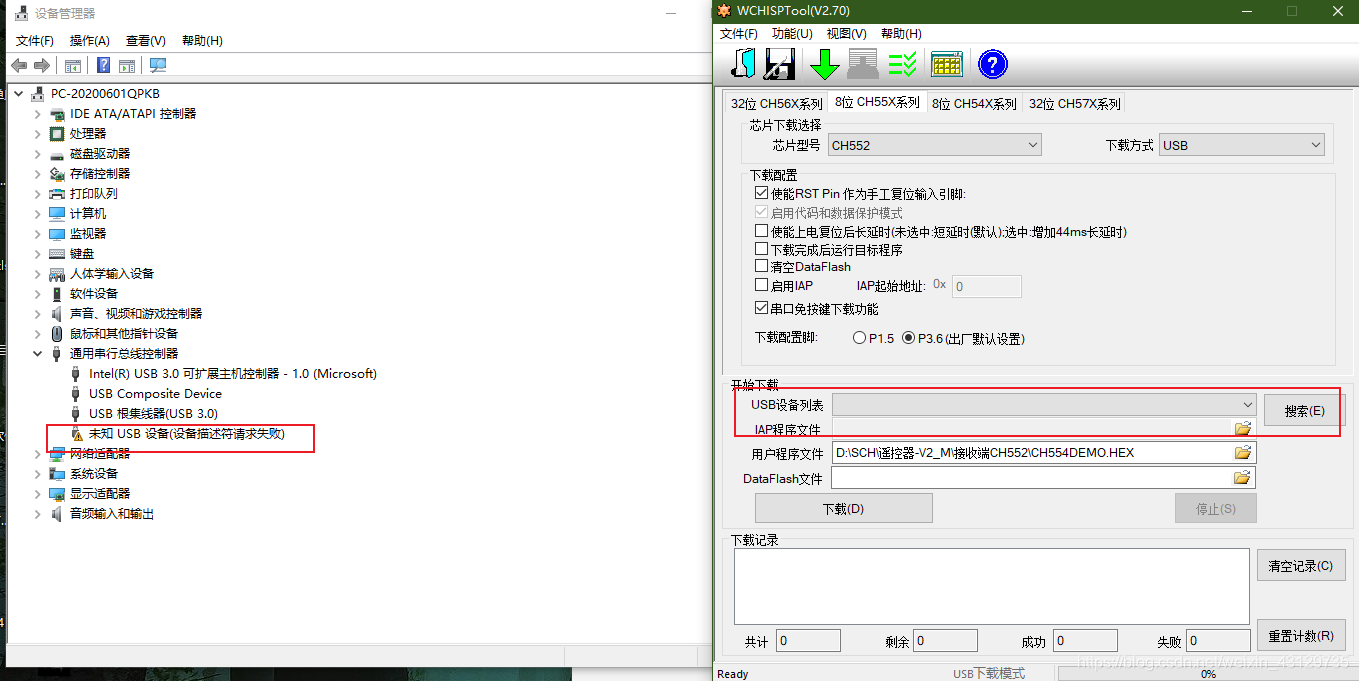

在这里插入图片描述
–设备描述符请求失败–

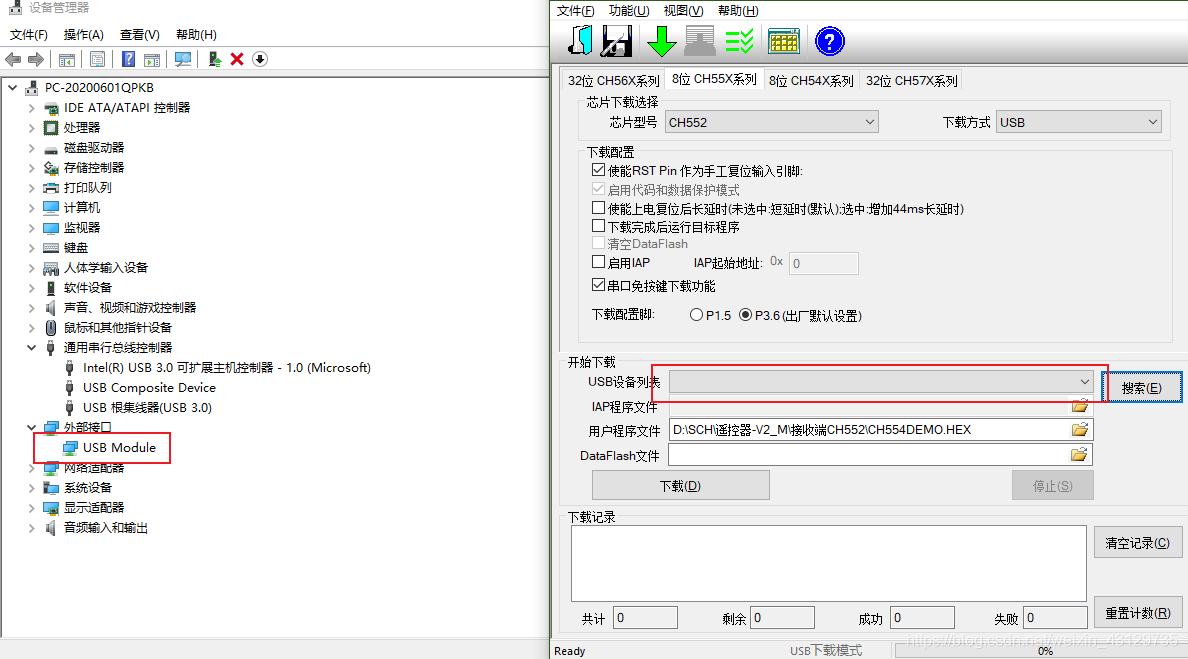

–设备管理器识别正常但是软件不识别–
电脑端不识别，芯片是全新的，换了好几次，电路图自己也检查过好几遍，一度怀疑是复位电路有问题，尝试着调节了复位脚电容的容量多次，依然没有解决。
最后，想到之前看到的好多帖子，楼主都是最终在手册中找到了答案，所有逼着自己又反复看了看手册，果然…

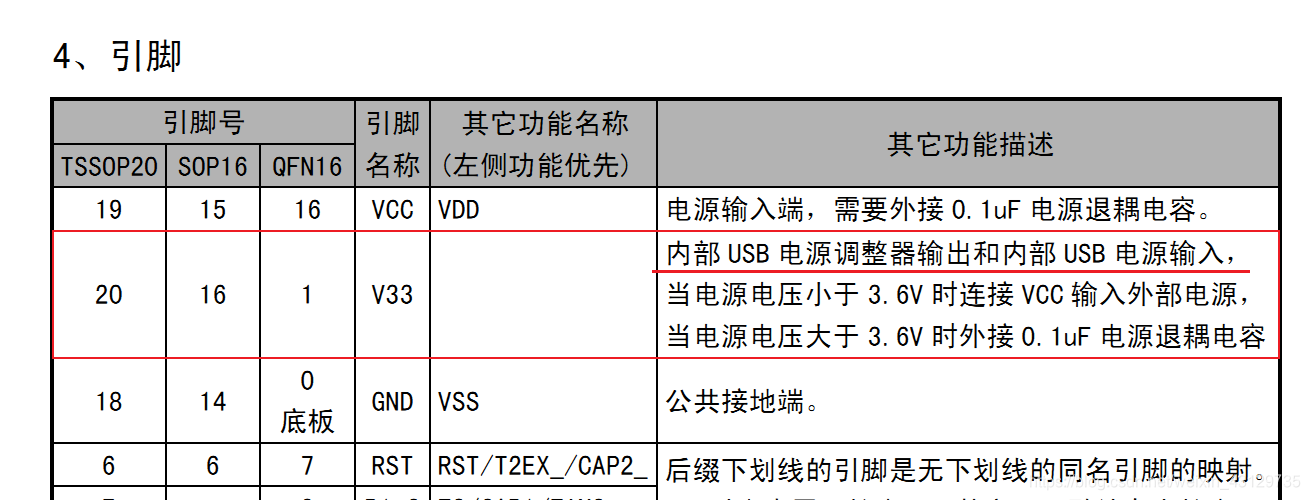

在这里插入图片描述

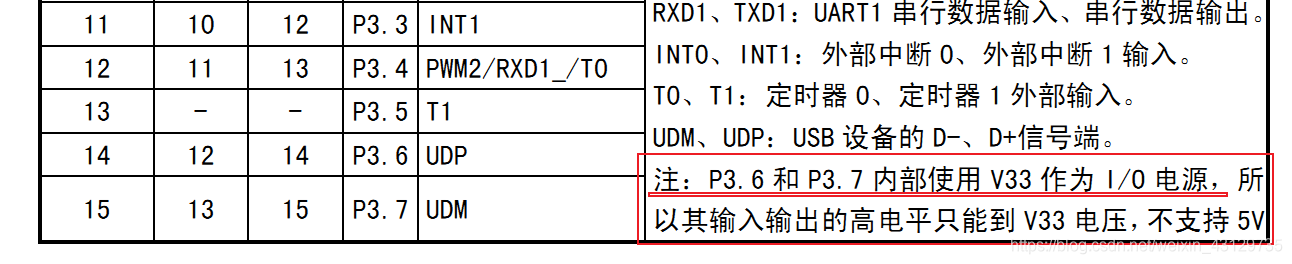

注意这两个地方，提到了USB的UDP,UDM是使用V33作为电压，我就想到，自己调试电路板的时候是按照逐步调试的步骤进行的，原准备先确定CH552调试没问题，再把后续元器件焊上去进行之后的调试，免得之后遇到问题却不容易找到问题所在，但是此情此景，问题就出在这里，我没有焊接V33引脚100nF的退耦电容。

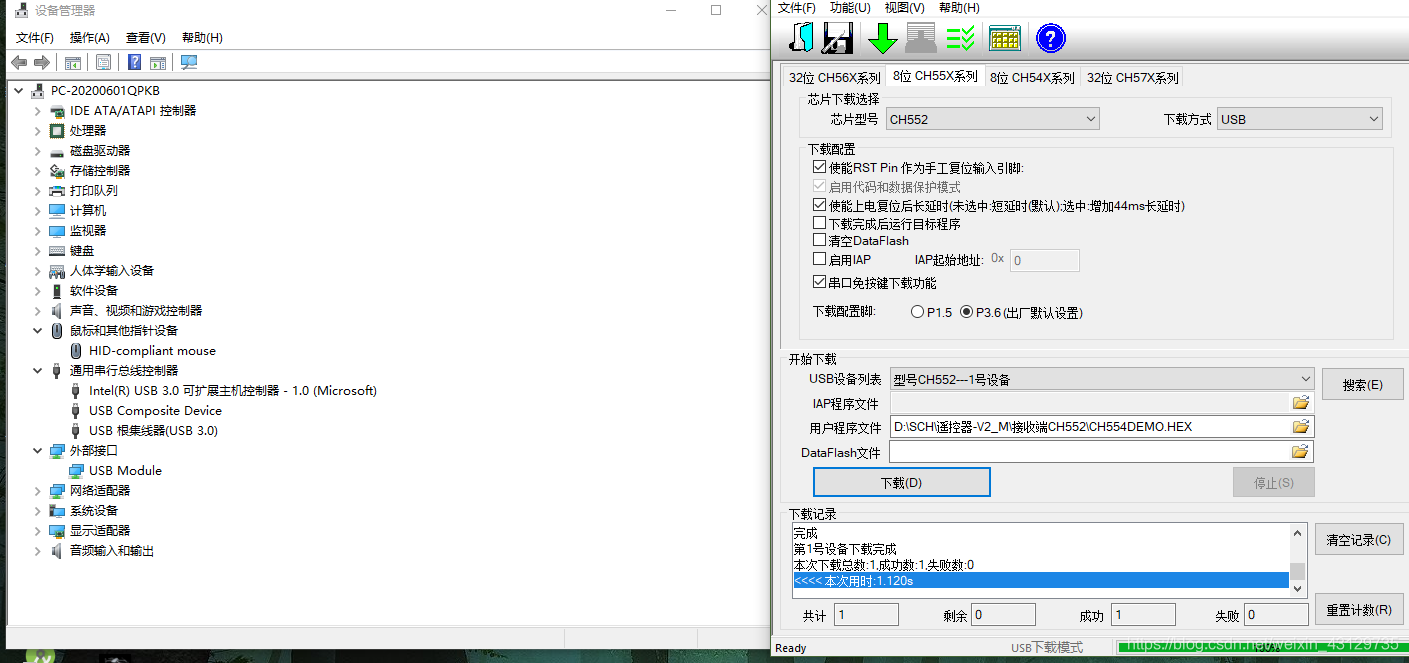

焊接后插到电脑上终于正常识别了！
在这里插入图片描述
希望能帮到其他和我遇到类似问题的人
