【NXP IMX系列】UBOOT 板载IO时钟移植配置

原创已于 2023-12-08 10:48:08 修改 · 1.8k 阅读

本内容遵循CC 4.0 BY-SA版权协议

于 2023-12-07 20:38:20 首次发布

本文详细介绍了IMX系列处理器的IOMUX配置，涉及IOMUXC控制器、ALT模式、引脚控制寄存器、时钟设置以及在uboot中如UART、网卡、LCD和USB的配置示例。重点讲解了如何通过IOMUX实现引脚的多路复用和配置，以及CCM模块在时钟控制中的作用。

1 外设配置

LINUX驱动与数据模型中，驱动不变，配置可变。

IOMUX 配置
CCM 时钟配置
uboot\board\freescale\mx6ul_14x14_evk\mx6ul_14x14_evk.c中，基本主要代码均与IOMUX和时钟配置有关，下述文章主要介绍IMX系列中的IOMUX配置；

2 i.MX IOMUX Controller

2.1 IOMUX 简介

i.MX BSP Porting Guide Chapter 2 Configuring the IOMUX Controller 在使用 i.MX 引脚（或引脚）之前，用户必须选择所需的功能以及电压级别、驱动强度和滞后等特性的正确值。您可以从 IOMUX 控制器配置一组寄存器。
设置 IOMUX 控制器寄存器的信息如下：

IOMUX 控制器包含四组寄存器，影响 i.MX 6Dual/6Quad/6DualLite/6Solo/6SoloLite/6SoloX/6UltraLite/7Dual 寄存器。

通用寄存器（IOMUXC_GPRx）- 包括控制 PLL 频率、电压和其他通用设置的寄存器。
“Daisy Chain” 控制寄存器（IOMUXC_<Instance_port>_SELECT_INPUT）- 当多个引脚可能驱动模块输入时，控制到模块的输入路径。它们允许选择模块的适当输入源。
MUX 控制寄存器（更改引脚模式）：
- 选择引脚的八种不同功能（也称为ALT模式）中使用的功能。
- 使用以下寄存器之一，可以单独或按组设置引脚功能：
  - IOMUXC_SW_MUX_CTL_PAD_
  - IOMUXC_SW_MUX_CTL_GRP_
- 引脚控制寄存器（更改引脚特性）：
  使用以下寄存器之一，可以单独或按组设置引脚特性：
  - IOMUXC_SW_PAD_CTL_PAD_<PAD_NAME>
  - IOMUXC_SW_PAD_CTL_GRP_
- 引脚特性包括：
  - SRE（1位斜率控制）- 斜率控制位；选择快速/慢速斜率输出。快速斜率用于高频设计。
  - DSE（2位驱动强度控制）- 驱动强度控制位；选择驱动强度（低、中、高或最大）。
  - ODE（1位开漏控制）- 开漏使能位；选择开漏或CMOS输出。
  - HYS（1位滞后控制）- 当引脚为输入时，选择CMOS或施密特触发器。
  - PUS（2位上拉/下拉配置值）- 选择上拉或下拉及其值。
  - PUE（1位上拉/保持选择）- 选择上拉或保持。保持电路有助于确保引脚在不再被驱动时保持在最后的逻辑状态。
  - PKE（1位启用/禁用上拉、下拉或保持能力）- 启用或禁用上拉、下拉或保持。
  - DDR_MODE_SEL（1位 DDR 模式控制）- 与DDR存储器接口时需要。
  - DDR_INPUT（1位 DDR 输入控制）- 与DDR存储器接口时需要。

2.2 Chapter 32 IOMUX Controller (IOMUXC)示例

32.1 Overview

IOMUX控制器（IOMUXC）与IOMUX一起，使芯片能够将一个引脚共享给多个功能块。这是通过对引脚的输入和输出信号进行复用来实现的。每个模块都需要特定的引脚设置（如上拉或保持），对于每个引脚，有多达8个多路复用选项（称为ALT模式）。引脚设置参数由IOMUXC控制。IOMUX仅由几个基本的IOMUX单元组合而成的组合逻辑。每个基本的IOMUX单元只处理一个引脚信号的多路复用。

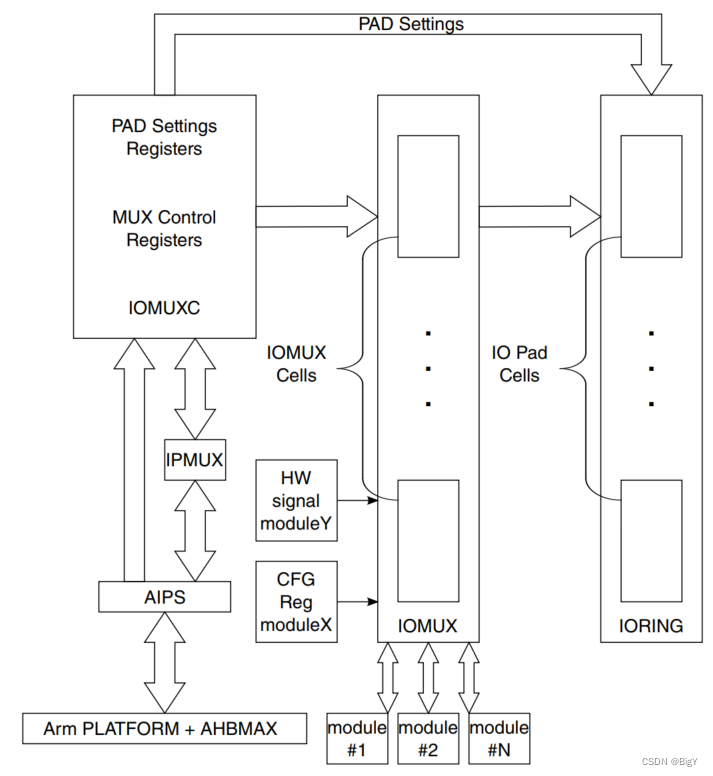

图32-1说明了系统中IOMUX/IOMUXC的连接性。
在这里插入图片描述

32.1.1 特性

IOMUXC的特性包括：

• 32位软件MUX控制寄存器（IOMUXC_SW_MUX_CTL_PAD_或IOMUXC_SW_MUX_CTL_GRP_）用于配置每个引脚的8个备选（ALT）MUX_MODE字段中的一个或预定义的一组引脚，并启用强制选择引脚输入路径（SION位）。
• 32位软件引脚控制寄存器（IOMUXC_SW_PAD_CTL_PAD_<PAD_NAME>或IOMUXC_SW_PAD_CTL_GRP_）用于配置每个引脚的特定引脚设置，或预定义的一组引脚。
• 32位通用寄存器-根据SoC要求可用的14个（GPR0至GPR13）32位寄存器，可用于任何用途。
• 32位输入选择控制寄存器用于控制模块的输入路径，当多个引脚驱动该模块的输入时。
每个SW MUX/PAD CTL IOMUXC寄存器仅处理一个引脚或一个引脚组。硬件仅实现软件所需的最小寄存器数。例如，如果仅在Pad x上使用ALT0和ALT1模式，则只生成一个位寄存器作为Pad x的软件MUX控制寄存器中的MUX_MODE控制字段。
软件MUX控制寄存器可以允许强制引脚成为输入（启用输入路径），而不考虑功能方向的驱动。这对于环回和GPIO数据捕获可能有用。

32.2 时钟

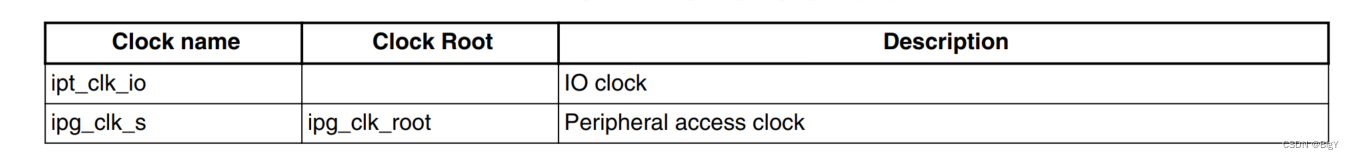

这里的表格描述了IOMUXC的时钟源。
有关时钟设置、配置和门控信息，请参阅时钟控制器模块（CCM）。
在这里插入图片描述

32.3 功能描述

本节提供了该模块的完整功能描述。
IOMUXC由两个子模块组成：

IOMUXC_REGISTERS 包括所有IOMUXC寄存器（请参阅特性）—寄存器组。
IOMUXC_LOGIC 包括所有IOMUXC组合逻辑（IP接口控制、地址译码器、可观察多路器）—硬件逻辑线路，通常包含多路选择器。
IOMUX由若干基本iomux_cell单元组成（大约与SoC中的引脚数相当）。如果特定引脚仅需要一种功能模式，则无需使用IOMUX，信号可以直接从模块连接到I/O。
只有当特定引脚需要两种或更多功能模式，或者需要一种功能模式和一种测试模式时，才需要IOMUX单元。
基本的iomux_cell设计允许两级硬件信号控制（在ALT6和ALT7模式中，ALT7具有最高优先级），如图32-2所示。

32.3.1 ALT6和ALT7扩展多路复用模式

ALT7和ALT6扩展多路复用模式允许系统中的任何信号（例如保险丝、引脚输入、JTAG或软件寄存器）覆盖任何软件配置，并强制使用ALT6/ALT7多路复用模式。
它还允许一个IOMUX软件寄存器控制一组引脚。

32.3.2 通过SION位进行软件环回

存在一种有限的选项，可以覆盖默认的引脚功能，并强制输入路径处于活动状态（ipp_ibe==1’b1），而不管对应模块驱动的值是多少。
这可以通过将IOMUXC_SW_MUX_CTL寄存器中的SION（软件输入开启）位（如果可用）设置为“1”来实现。
用途包括：
• 环回测试 - 模块x驱动引脚并将其作为输入接收相应的值。
• GPIO捕获 - 模块x驱动引脚，该值被GPIO捕获。

32.3.3 Daisy chain - 多个引脚驱动同一模块输入引脚

在某些情况下，多个引脚可能驱动单个模块的输入引脚。这种情况需要增加一个IOMUX层级；所有这些输入信号都经过多路复用，并且专用的软件控制寄存器控制多路复用以选择所需的输入路径。
参与“链接”的模块端口需要两个软件配置命令，一个用于选择此引脚的模式（可通过IOMUXC_SW_MUX_CTL_PAD> registers），另一个用于将其定义为输入路径（通过链接寄存器）。

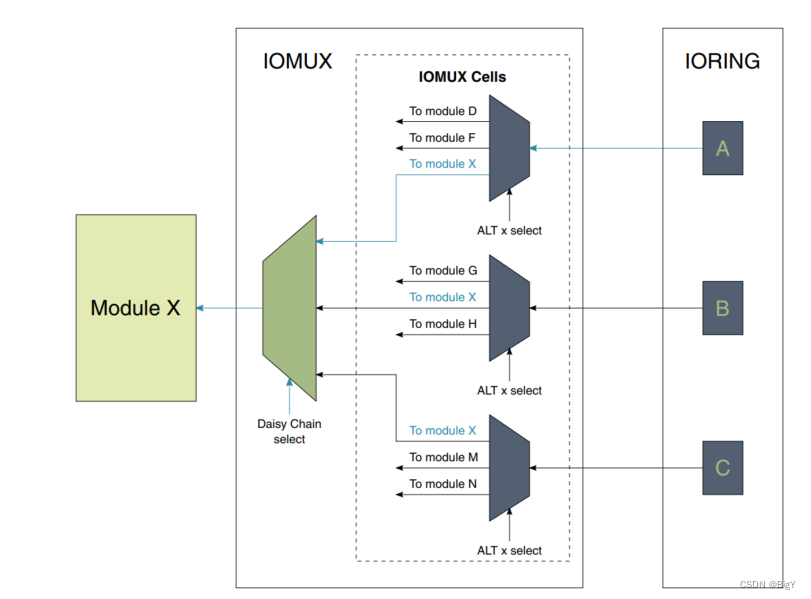

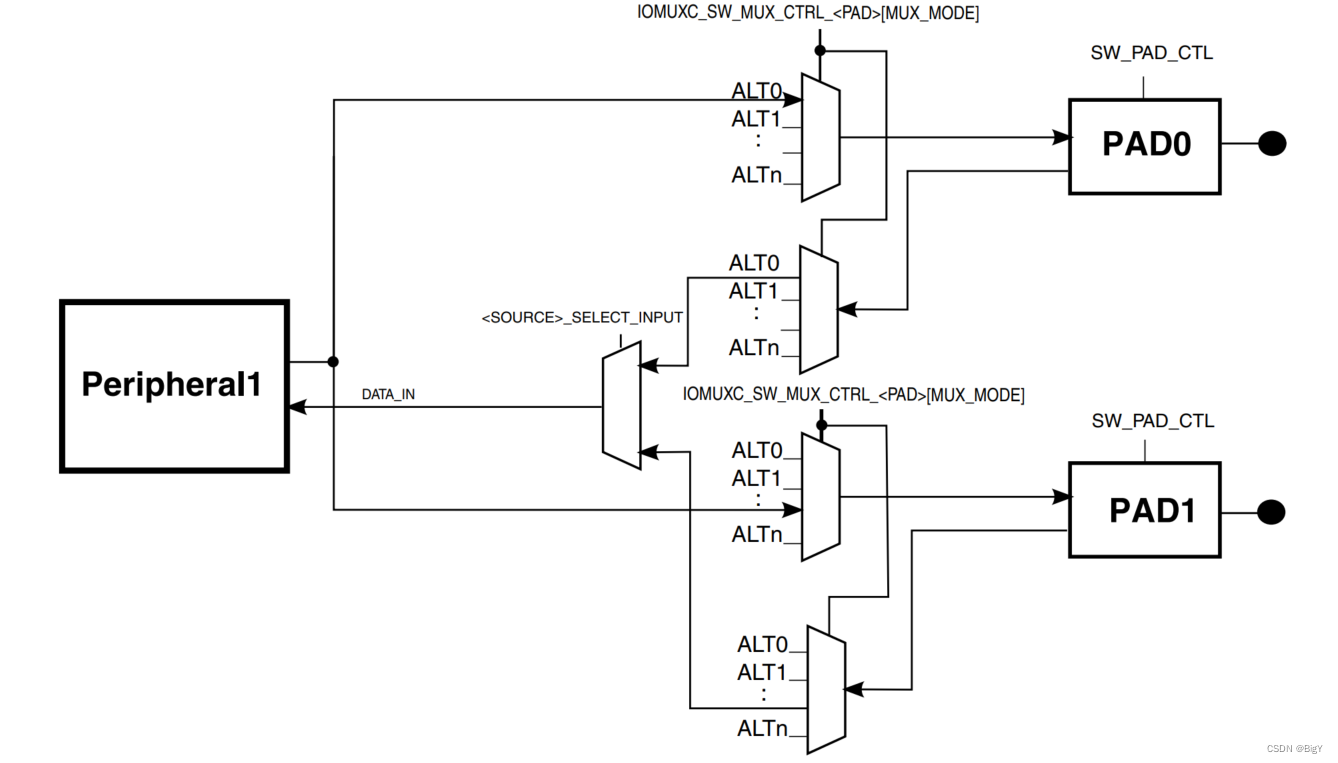

这意味着参与“链接”的模块端口需要两个软件配置命令，一个用于选择此引脚的模式（可通过IOMUXC_SW_MUX_CTL_PAD>寄存器编程），另一个用于将其定义为输入路径（通过daisy chain 寄存器）。链接示意图如下所示。

在这里插入图片描述

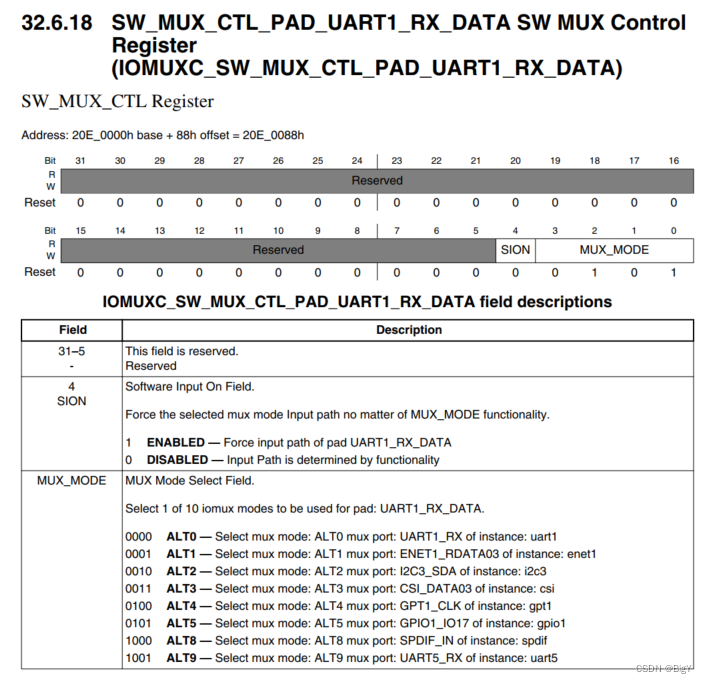

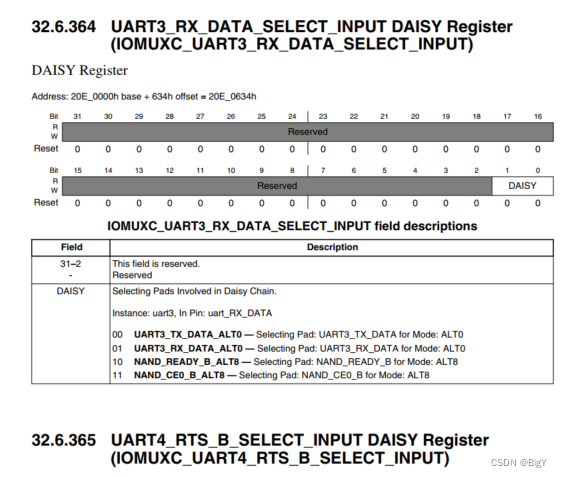

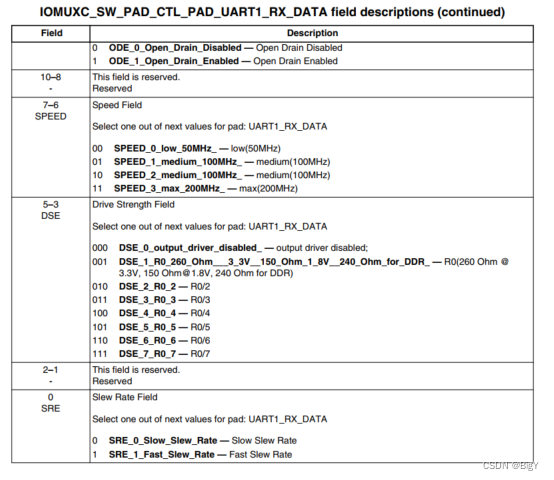

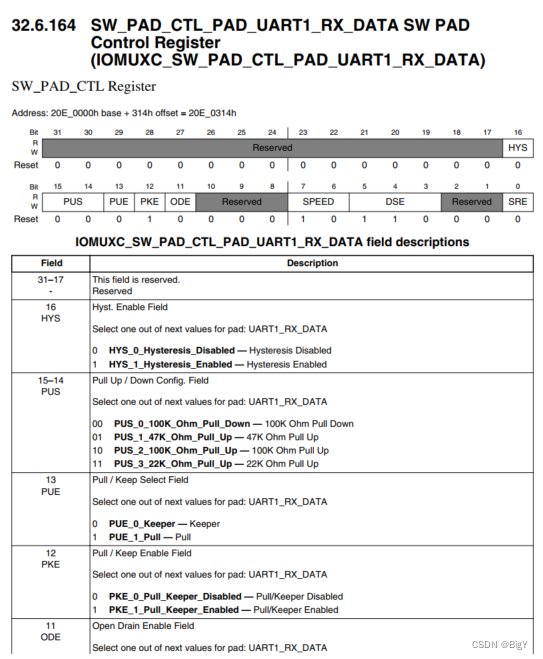

MUX/PAD/SELECT寄存器

在这里插入图片描述

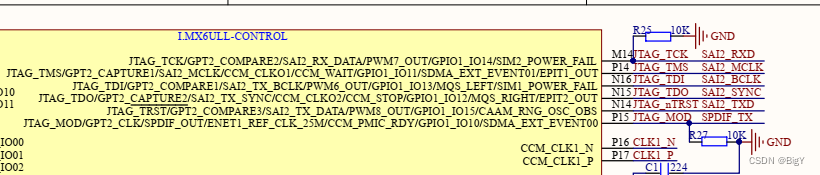

如何根据原理图找寄存器

在这里插入图片描述
一般PAD引脚标注第一个引用即为寄存器名字，如JTAG_TCK，JTAG_TMS，
对应的俩主要寄存器为：
IOMUXC_SW_MUX_CTL_PAD_JTAG_TCK，主要用于配置选择该引脚功能选择为： SJC_TCK of instance: sjc，GPT2_COMPARE2 of instance: gpt2，SAI2_RX_DATA of instance: sai2，PWM7_OUT of instance: pwm7，GPIO1_IO14 of instance: gpio1，SIM2_POWER_FAIL of instance: sim2 其中的一种；
IOMUXC_SW_PAD_CTL_PAD_JTAG_TCK：则用于配置当前pad引脚的电气特性，一般可根据硬件设计师建议配置；

2.3 Chapter 4 External Signals and Pin Multiplexing

该芯片包含有限数量的引脚，其中大多数具有多个信号选项。
这些信号到引脚和引脚到信号的选项是通过输入输出多路复用器（IOMUX）来选择的。IOMUX还用于配置其他引脚特性，如电压级别、驱动强度和滞后。
多路复用选项表列出了按模块实例分组的外部信号，每个信号的多路复用选项以及用于将信号路由到所选引脚的寄存器。

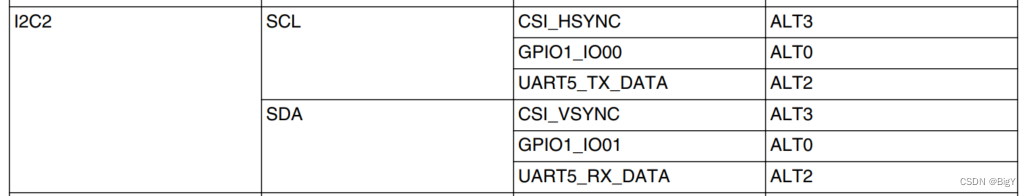

下图意味着I2C2需要俩PORT也即SCL和SDA，通常SCL可以配置为CSI_HSYNC、GPIO1_IO00,UART5_TX_DATA或者其他选择，具体引脚分配由硬件工程师设计分配，软件工程师需要在板级初始化函数中配置相应pad和mux mode；
在这里插入图片描述

2.4 UBOOT代码解析

2.4.1 UART 引脚配置

static iomux_v3_cfg_t const uart1_pads[] = {
	MX6_PAD_UART1_TX_DATA__UART1_DCE_TX | MUX_PAD_CTRL(UART_PAD_CTRL),
	MX6_PAD_UART1_RX_DATA__UART1_DCE_RX | MUX_PAD_CTRL(UART_PAD_CTRL),
};

其中

MX6_PAD_UART1_TX_DATA__UART1_DCE_TX                   = IOMUX_PAD(0x0310, 0x0084, 0, 0x0000, 0, 0),
MX6_PAD_UART1_TX_DATA__UART1_DTE_RX                   = IOMUX_PAD(0x0310, 0x0088, 0, 0x0624, 2, 0),

位于 uboot\arch\arm\include\asm\arch-mx6/ mx6ull_pins.h 中

#define IOMUX_PAD(pad_ctrl_ofs, mux_ctrl_ofs, mux_mode, sel_input_ofs,	\
		sel_input, pad_ctrl)					\
	(((iomux_cfg_t)(mux_ctrl_ofs) << MUX_CTRL_OFS_SHIFT)     |	\
	((iomux_cfg_t)(mux_mode)      << MUX_MODE_SHIFT)         |	\
	((iomux_cfg_t)(pad_ctrl)      << MUX_PAD_CTRL_SHIFT)     |	\
	((iomux_cfg_t)(sel_input_ofs) << MUX_SEL_INPUT_OFS_SHIFT)|	\
	((iomux_cfg_t)(sel_input)     << MUX_SEL_INPUT_SHIFT))

其中

mux_reg：mux控制寄存器偏移地址
conf_reg：pad控制寄存器偏移地址
input_reg：select_input控制寄存器偏移地址
mux_mode：mux模式
input_val：select_input寄存器值

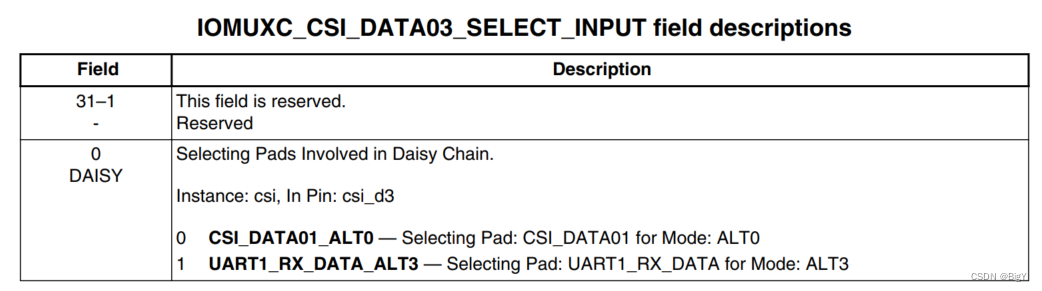

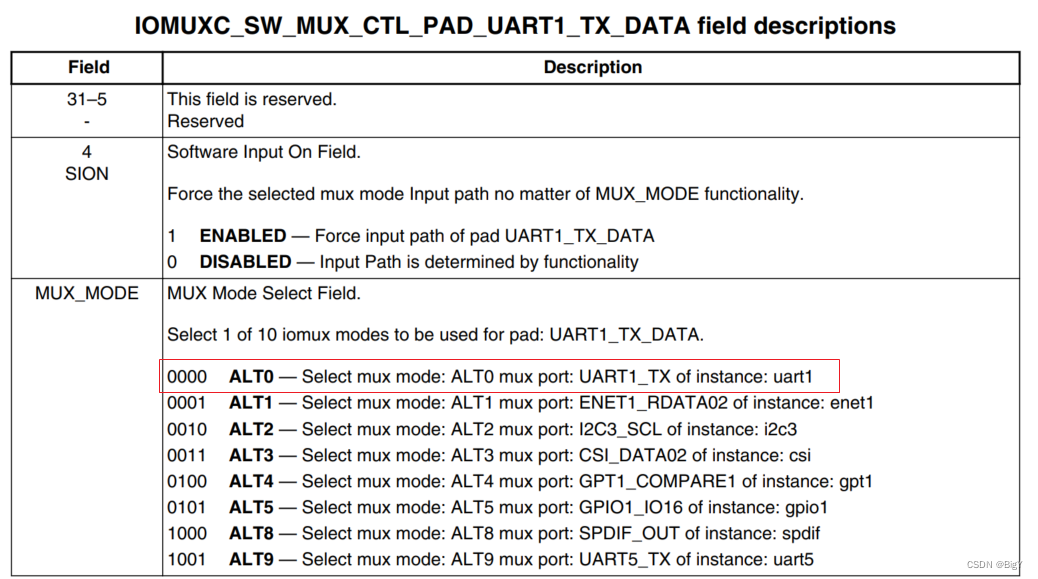

在 IMX6ULLRM文档中可以查到如下：
在这里插入图片描述

在 TX中 sel_input_ofs为0，在RX 中配置为0x0624

暂时对MX6_PAD_UART1_TX_DATA__UART1_DTE_RX = IOMUX_PAD(0x0310, 0x0088, 0, 0x0624, 2, 0), 的设置为 310和2 俩个数据不理解，后续分析；

引脚配置：

#define UART_PAD_CTRL  (PAD_CTL_PKE         | PAD_CTL_PUE       | \
			PAD_CTL_PUS_100K_UP | PAD_CTL_SPEED_MED | \
			PAD_CTL_DSE_40ohm   | PAD_CTL_SRE_FAST  | \
			PAD_CTL_HYS)

void board_init_f(ulong dummy)
{
	ccgr_init();

	/* setup AIPS and disable watchdog */
	arch_cpu_init();

	/* iomux and setup of i2c */
	board_early_init_f();

	/* setup GP timer */
	timer_init();

	/* UART clocks enabled and gd valid - init serial console */
	preloader_console_init();

	/* DDR initialization */
	spl_dram_init();

	/* Clear the BSS. */
	memset(__bss_start, 0, __bss_end - __bss_start);

	/* load/boot image from boot device */
	board_init_r(NULL, 0);
}
int board_early_init_f(void)
{
	setup_iomux_uart();

	return 0;
}
static void setup_iomux_uart(void)
{
	imx_iomux_v3_setup_multiple_pads(uart1_pads, ARRAY_SIZE(uart1_pads));
}

void imx_iomux_v3_setup_multiple_pads(iomux_v3_cfg_t pad) 函数实现PIN IOMUX初始化的最终配置与执行；

2.4.2 网卡配置

uboot\board\freescale\mx6ul_14x14_evk\mx6ul_14x14_evk.c.c中

#ifdef CONFIG_FEC_MXC
static int setup_fec(int fec_id)
{
	struct iomuxc *const iomuxc_regs = (struct iomuxc *)IOMUXC_BASE_ADDR;
	int ret;

	if (fec_id == 0) {
		/*
		 * Use 50M anatop loopback REF_CLK1 for ENET1,
		 * clear gpr1[13], set gpr1[17].
		 */
		clrsetbits_le32(&iomuxc_regs->gpr[1], IOMUX_GPR1_FEC1_MASK,
				IOMUX_GPR1_FEC1_CLOCK_MUX1_SEL_MASK);
	} else {
		/*
		 * Use 50M anatop loopback REF_CLK2 for ENET2,
		 * clear gpr1[14], set gpr1[18].
		 */
		clrsetbits_le32(&iomuxc_regs->gpr[1], IOMUX_GPR1_FEC2_MASK,
				IOMUX_GPR1_FEC2_CLOCK_MUX1_SEL_MASK);
	}

	ret = enable_fec_anatop_clock(fec_id, ENET_50MHZ);
	if (ret)
		return ret;

	enable_enet_clk(1);

	return 0;
}

int board_phy_config(struct phy_device *phydev)
{
	phy_write(phydev, MDIO_DEVAD_NONE, 0x1f, 0x8190);

	if (phydev->drv->config)
		phydev->drv->config(phydev);

	return 0;
}
#endif

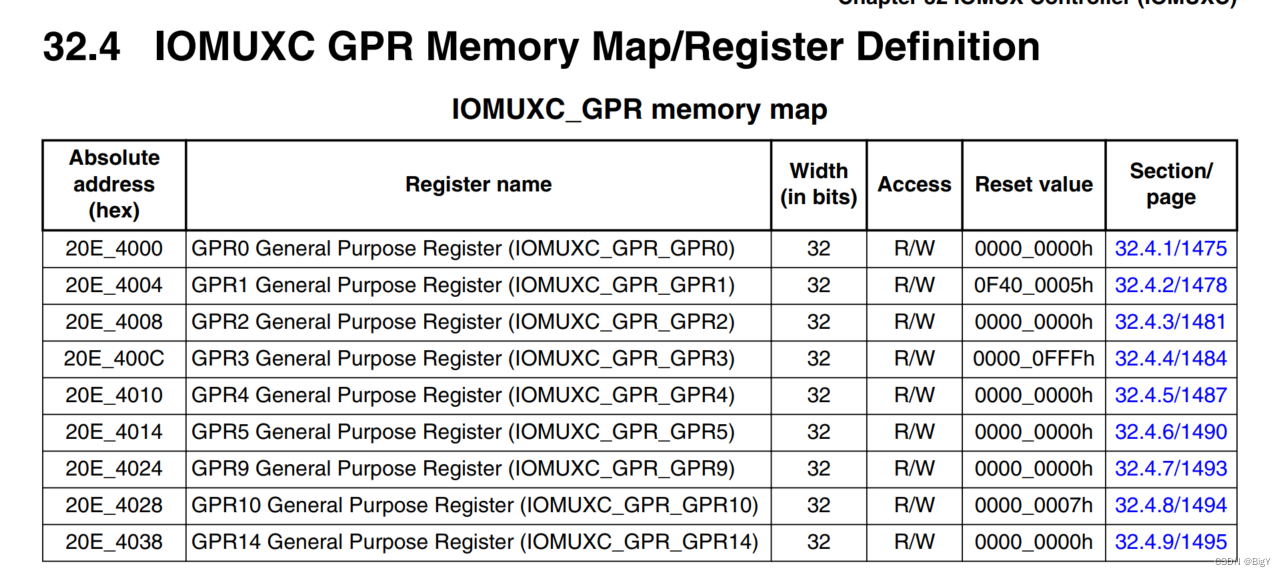

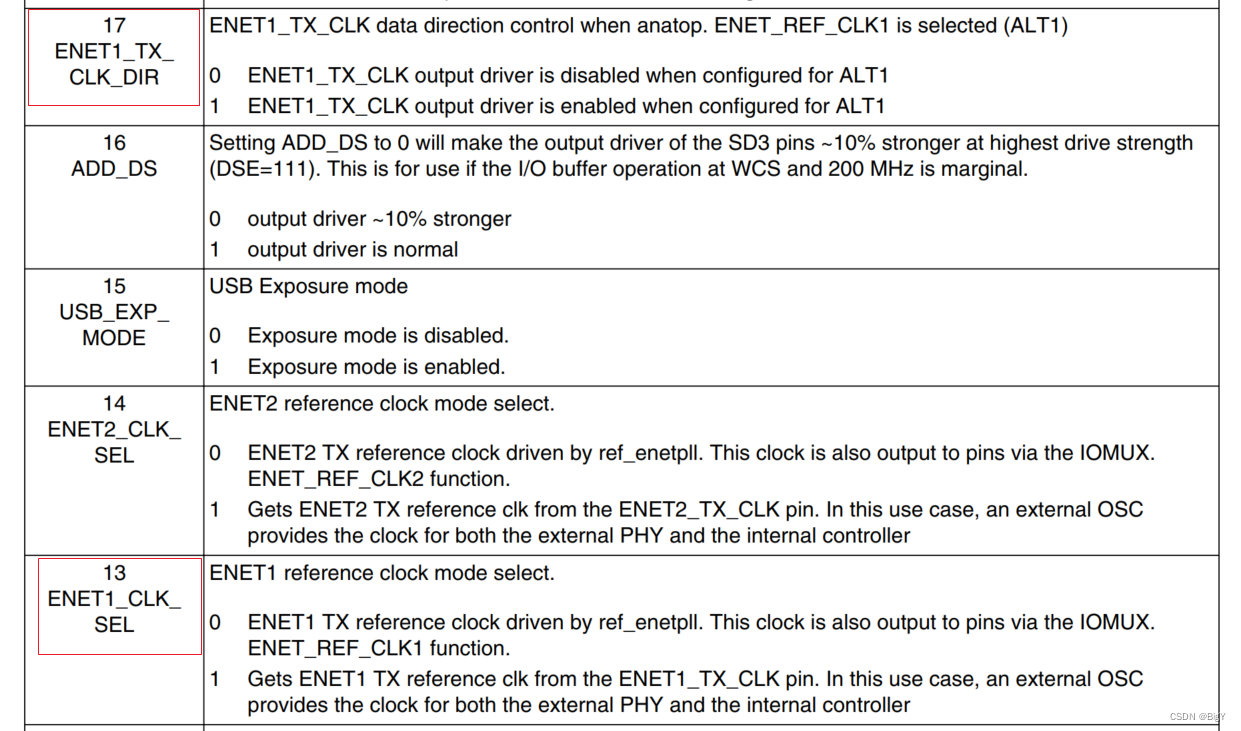

在函数 setup_fec 中 iomuxc_regs->gpr 即下述寄存器

在这里插入图片描述

2. 4.3 LCD 配置

static int setup_lcd(void)
{
	enable_lcdif_clock(LCDIF1_BASE_ADDR, 1);

	imx_iomux_v3_setup_multiple_pads(lcd_pads, ARRAY_SIZE(lcd_pads));

	/* Reset the LCD */
	gpio_request(IMX_GPIO_NR(5, 9), "lcd reset");
	gpio_direction_output(IMX_GPIO_NR(5, 9) , 0);
	udelay(500);
	gpio_direction_output(IMX_GPIO_NR(5, 9) , 1);

	/* Set Brightness to high */
	gpio_request(IMX_GPIO_NR(1, 8), "backlight");
	gpio_direction_output(IMX_GPIO_NR(1, 8) , 1);

	return 0;
}
#else
static inline int setup_lcd(void) { return 0; }
#endif

2.4.4 USB 引脚配置

static iomux_v3_cfg_t const usb_otg_pads[] = {
	MX6_PAD_GPIO1_IO00__ANATOP_OTG1_ID | MUX_PAD_CTRL(OTG_ID_PAD_CTRL),
};

/* At default the 3v3 enables the MIC2026 for VBUS power */
static void setup_usb(void)
{
	imx_iomux_v3_setup_multiple_pads(usb_otg_pads,
					 ARRAY_SIZE(usb_otg_pads));
}

3 CCM

Chapter 18
Clock Controller Module (CCM)时钟控制
在 uboot\board\freescale\mx6ul_14x14_evk\mx6ul_14x14_evk.c中

static void ccgr_init(void)
{
	struct mxc_ccm_reg *ccm = (struct mxc_ccm_reg *)CCM_BASE_ADDR;

	writel(0xFFFFFFFF, &ccm->CCGR0);
	writel(0xFFFFFFFF, &ccm->CCGR1);
	writel(0xFFFFFFFF, &ccm->CCGR2);
	writel(0xFFFFFFFF, &ccm->CCGR3);
	writel(0xFFFFFFFF, &ccm->CCGR4);
	writel(0xFFFFFFFF, &ccm->CCGR5);
	writel(0xFFFFFFFF, &ccm->CCGR6);
	writel(0xFFFFFFFF, &ccm->CCGR7);
}
