[A-43]ARMv9/v8-电源控制框架简介PCF(Power Control Framework Overview)

ver0.1

前言

前面的文章我们介绍了SCP的服务以及SCP的工作模型，在SCP的视角看过去所有被控制的对象都是Agent，控制各个Agent的手段主要就是电压、时钟、PPU。本文我们将花一个篇幅的时间聊一下PCF(Power Control Framework)。目的有两个：一个是为我们后面聊电源域和电源模式做一个系统架构层面的准备；另一个也是和大家探讨一下电源控制的软件透明化的课题，怎么能够实现上位软件和底层复杂的电源控制的解耦。同样在阅读本文之前，希望大家读一读我们的前序文章，掌握一些基础，也顺便找找感觉：
(1)[V-02]虚拟化基础-CPU架构(基于AArch64)
(2)[A-03]ARMv8/ARMv9-多级Cache架构
(3)[A-21]ARMv8/v9-SMMU系统架构和功能概述
(4)[A-25]ARMv8/v9-GIC的系统架构(中断的硬件基础)
(5)[A-38]ARMv8/v9-Generic Timer系统架构
(6)[A-41]ARMv9/v8-电源管理系统架构(Power Management System Architecture)
(7)[A-42]ARMv9/v8-电源管理工作原理(SCP Service Overview)

正文

1.1 背景(PCF框架)

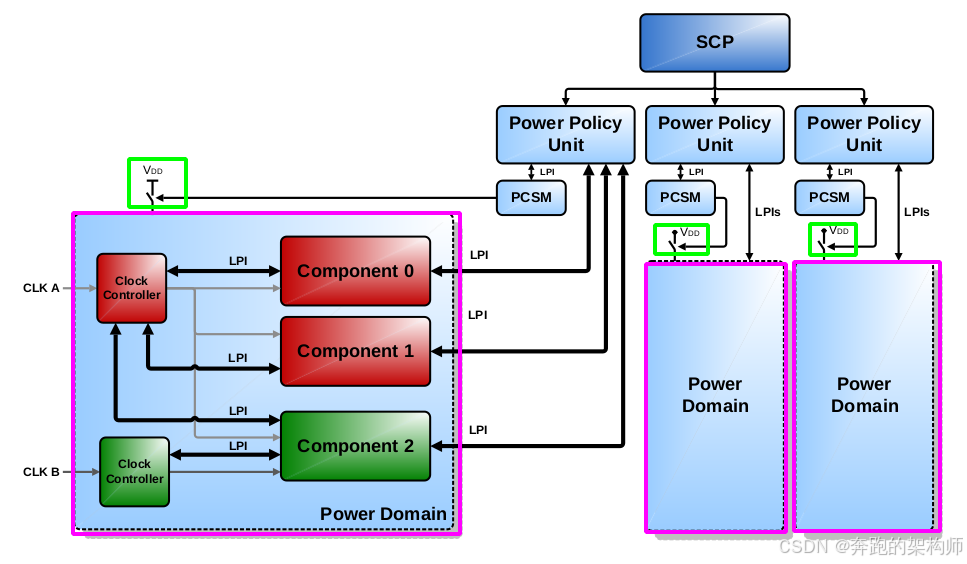

我们先来回顾一下ARM的PCF框架下，各个Agent是如何和SCP连接起来的，如图1-1所示。

我们看下手册的描述：

The power control framework(PCF) is a collection of standard infrastructure components, interfaces, and associated methods which can be used to build the infrastructure necessary for power management of a SoC.

PCF的标准制定出来目的就是让SCP和被电源管理的终端(Component)连接起来组成SOC电源管理体系。这个体系不光规定了怎么连接还规定了怎么管理。下面我们就对图1-1的核心元素做一下简要的介绍：
