ver0.1

前言

小朋友们，节日快乐，希望大家永远都快乐，谁还不是个宝宝。
前文我们介绍了基于SCP为核心，基于PCF为硬件框架基础，以OPSM为上层管理策略的PCSA系统架构。对于ARM体系下的电源管理有了基础的硬件相关的认知后，本文我们将继续深挖下去看一下围绕着SCP建立起来电源管理机制是如何工作的。ARM是如何将电源的管理者和被管理对象如何抽象成模型，如何通过软件和硬件手段最大化的利用SOC平台上的电源资源，和大家一起探讨ARM平台上，电源管理的工作原理。同样在阅读本文之前，希望大家读一读我们的前序文章，掌握一些基础，也顺便找找感觉：
(1)[V-02]虚拟化基础-CPU架构(基于AArch64)
(2)[A-03]ARMv8/ARMv9-多级Cache架构
(3)[A-21]ARMv8/v9-SMMU系统架构和功能概述
(4)[A-25]ARMv8/v9-GIC的系统架构(中断的硬件基础)
(5)[A-38]ARMv8/v9-Generic Timer系统架构
(6)[A-41]ARMv9/v8-电源管理系统架构(Power Management System Architecture)

正文

1.1 电源管理模型

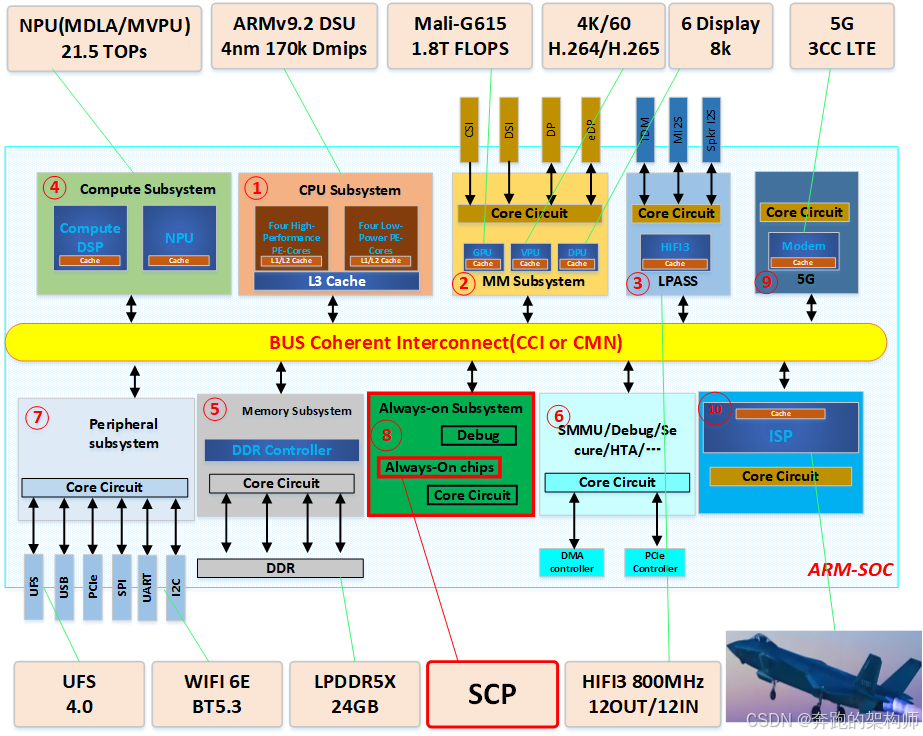

在介绍ARM的电源管理模型之前还是要认识一下基于ARM的SOC模型，如图1-1所示。
1-1

图1-1 ARM SOC System Architecture

ARM通过一条总线以及和总线兼容的接口将各个IP子系统链接成一个SOC，而这些IP需要SOC的供电才能工作，和我们的家庭电气网络的供电不同，SOC的供电系统更加的复杂。家庭一般的电气就是ON/OFF就行了，而SOC上的供电还要考虑效能，说直白一点是既要维持整个SOC的正常运转，又要尽量使整个系统消耗的电能尽量的少、发热也要少。这种“既要又要”的要求看似不合理，实际上各家芯片厂商也都默默接受了，而且在电源管理的赛道上也在不断的内卷。可以说电源管理做得不好的产品，市场上的表现就是竞争力会差很大一节。基于此，一般的情况下现代SOC系统都会把电源管理的工作委托给一个(一组)专门电源管理芯片来解决，ARM上这个电源管理IC就是SCP，在SOC中的表现就是围绕这个芯片打造一个Always-on的子系统管理这个SOC的供电需求。(大家可以思考一下为啥要Always-on啊)

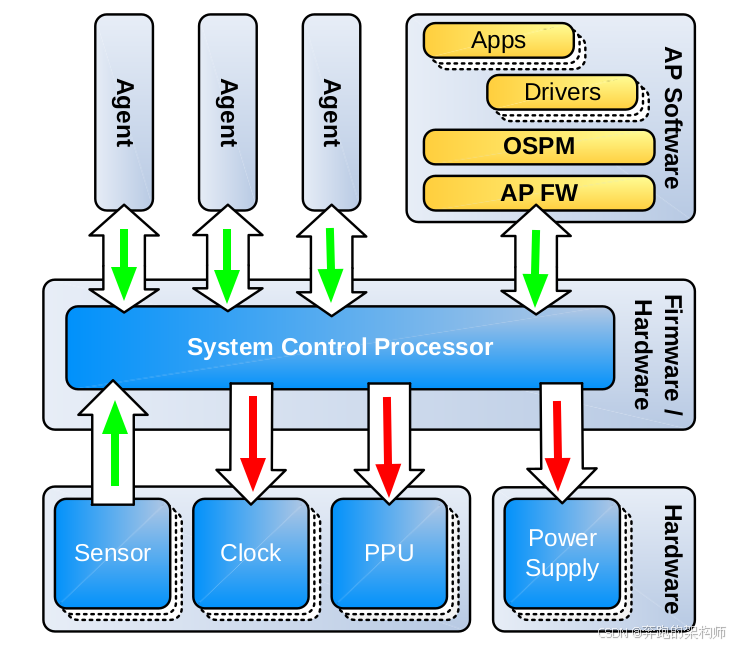

有了SOC的模型之后，ARM对围绕SCP的电源管家架构进一步的抽象就有了如下的电源管理模型，如图1-2所示。
1-2
