从零搭建工业控制系统（二十一）：状态管理系统——中心状态对象设计

状态管理系统：中心状态对象设计

这是「从零搭建工业控制系统」系列第21篇。前面讲了消息通信，这篇讲状态管理——设备状态散落在各处怎么管，怎么跟Modbus寄存器映射，怎么绑定到UI。

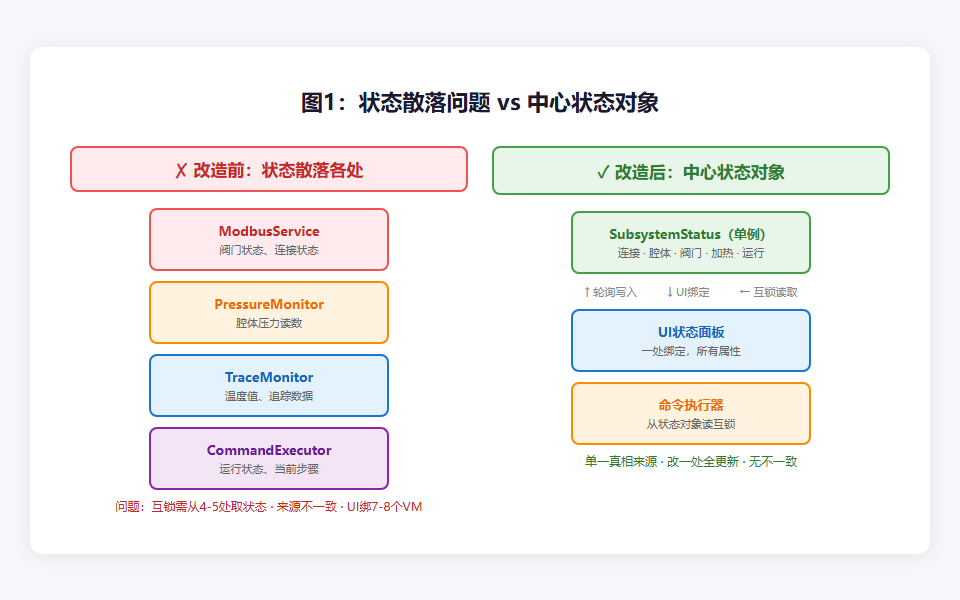

问题：状态散落各处

工业系统有大量状态——阀门开关、压力读数、温度值、连接状态、运行状态……一开始这些状态散落在各个Service和ViewModel里。

问题很快出现：

• 阀门状态在ModbusService里，压力在PressureMonitor里，温度在TraceMonitor里
• 命令执行器要检查互锁条件，得从四五个地方拿状态
• UI状态面板要显示所有状态，绑定了七八个不同的ViewModel
• 状态来源不一致——A服务读到的阀门状态和B服务读到的不一样（因为读取时机不同）

后来我做了一个中心状态对象：所有子系统状态集中在一个类里，统一管理，统一更新，统一绑定。

中心状态对象设计

public class SubsystemStatus : ObservableObject
{
    // 连接状态
    [ObservableProperty] private bool isDeviceConnected;
    [ObservableProperty] private bool isModbusOnline;

    // 腔体状态
    [ObservableProperty] private double chamberPressure;
    [ObservableProperty] private bool isChamberVacuum;
    [ObservableProperty] private bool isChamberCoverClosed;

    // 阀门状态
    [ObservableProperty] private bool inletValveOpen;
    [ObservableProperty] private bool outletValveOpen;

    // 加热器状态
    [ObservableProperty] private double heater1Temperature;
    [ObservableProperty] private double heater2Temperature;
    [ObservableProperty] private bool heater1Enabled;

    // 运行状态
    [ObservableProperty] private string currentWorkflow = "空闲";
    [ObservableProperty] private int currentStep;
    [ObservableProperty] private int totalSteps;
}

所有状态属性集中在一个类。用 [ObservableProperty] 自动生成INPC通知——属性变了UI自动更新。

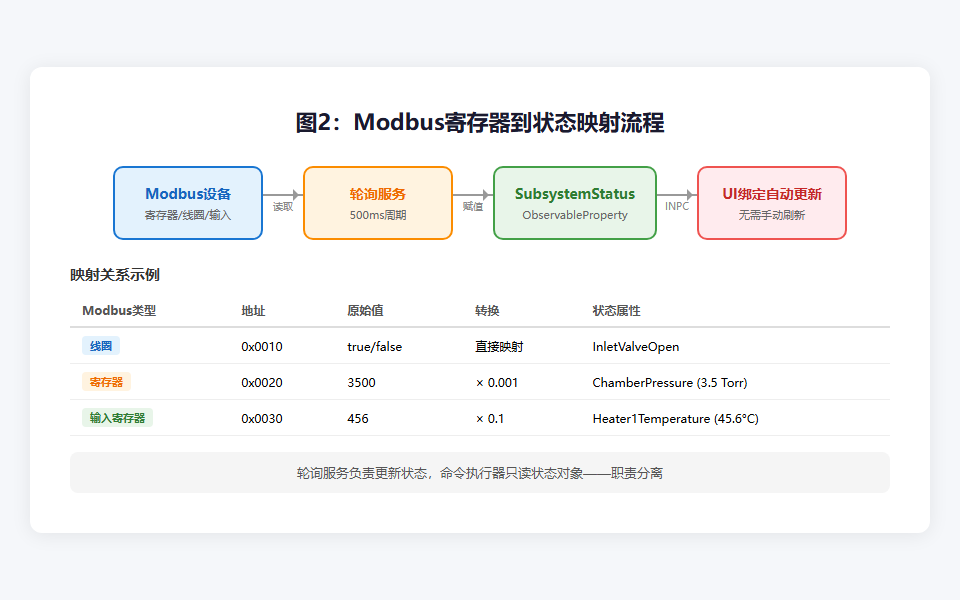

Modbus寄存器到状态的映射

状态不是凭空来的，来自Modbus寄存器读取。映射关系在轮询服务里：

private async Task PollAndUpdateStatusAsync()
{
    // 读取线圈状态
    var inletCoil = await modbusService.ReadCoilAsync(DigitalIO, InletValveAddress);
    _status.InletValveOpen = inletCoil;

    // 读取寄存器
    var pressureRaw = await modbusService.ReadRegisterAsync(AnalogIO, PressureAddress);
    _status.ChamberPressure = pressureRaw * 0.001;  // 原始值转工程值

    // 读取温度
    var tempRaw = await modbusService.ReadInputRegisterAsync(DigitalIO, Temp1Address);
    _status.Heater1Temperature = tempRaw * 0.1;
}

每次轮询读到的值直接赋给状态对象的属性。[ObservableProperty] 自动触发PropertyChanged，UI绑定自动更新。

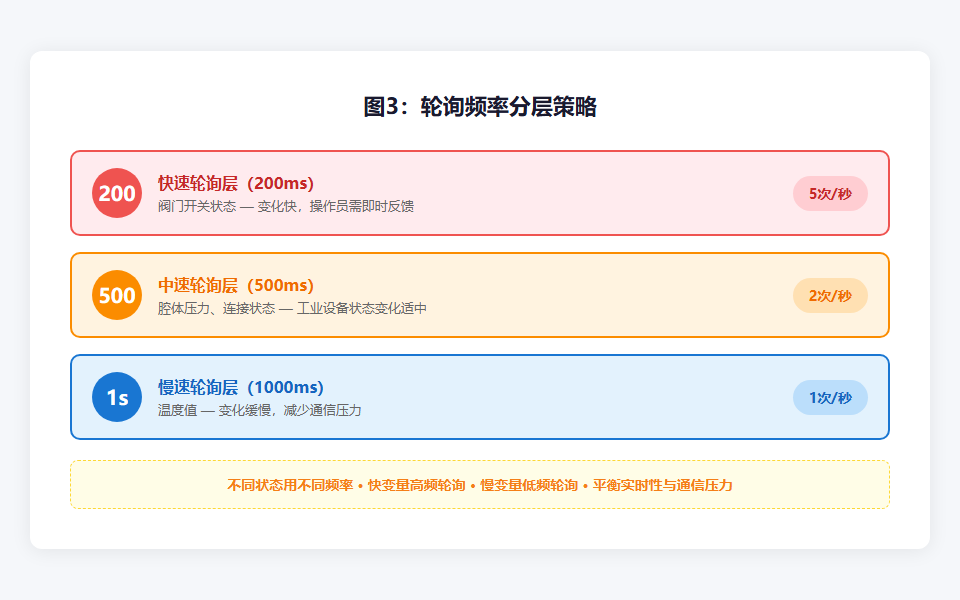

后台轮询频率

轮询频率是个权衡：

实际用500ms。工业设备状态变化没那么快，500ms足够。温度变化慢，用1秒轮询；阀门状态变化快，用200ms轮询。不同状态用不同频率。

UI绑定

状态对象注册为单例，所有ViewModel都能拿到同一个实例：

containerRegistry.RegisterSingleton<SubsystemStatus>();

ViewModel注入后直接绑定：

public partial class StatusViewModel : ObservableObject
{
    private readonly SubsystemStatus _status;

    public SubsystemStatus Status => _status;

    public StatusViewModel(SubsystemStatus status)
    {
        _status = status;
    }
}

XAML里绑定：

<StackPanel>
    <TextBlock Text="{Binding Status.ChamberPressure, StringFormat={}{0:F1} Torr}" />
    <TextBlock Text="{Binding Status.Heater1Temperature, StringFormat={}{0:F0} °C}" />
    <Ellipse Fill="{Binding Status.InletValveOpen, Converter={StaticResource BoolToColorConverter}}" />
</StackPanel>

一个状态对象，N个UI元素绑定。改一处，所有绑定的UI都更新。

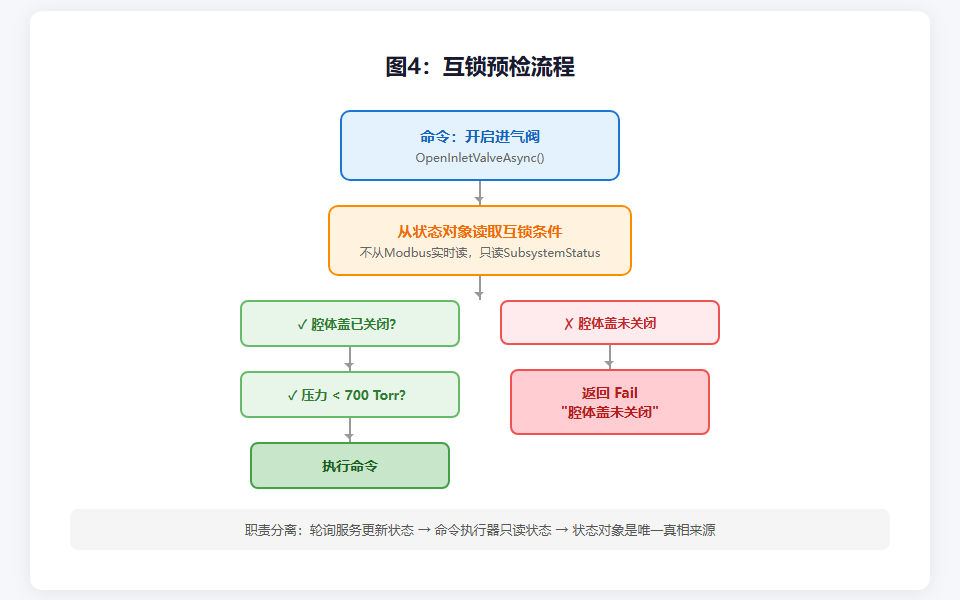

互锁预检

命令执行前用状态对象做互锁预检：

public async Task<CommandResult> OpenInletValveAsync()
{
    // 互锁：腔体盖必须关闭
    if (!_status.IsChamberCoverClosed)
        return CommandResult.Fail("INTERLOCK", "腔体盖未关闭，不能开进气阀");

    // 互锁：压力不能太高
    if (_status.ChamberPressure > 700)
        return CommandResult.Fail("INTERLOCK", "压力过高，不能开进气阀");

    // 执行命令...
}

互锁条件从状态对象读，不从Modbus实时读——轮询服务负责更新状态，命令执行器只读状态。 职责分离。

跨线程更新

轮询在后台线程，状态属性更新会触发PropertyChanged，UI线程需要处理这个通知。

[ObservableProperty] 生成的代码内部会自动处理跨线程问题——如果PropertyChanged事件在非UI线程触发，WPF的绑定引擎会自动切换到UI线程更新界面。

但如果你手动触发PropertyChanged，需要自己处理：

// 后台线程
Application.Current.Dispatcher.Invoke(() =>
{
    _status.ChamberPressure = newValue;
});

或者用 Dispatcher.BeginInvoke 异步切换。

踩坑记录

坑1：状态更新太频繁卡UI

500ms轮询一次，每次更新十几个属性，每个属性变化都触发PropertyChanged。UI线程每秒处理几十个绑定更新，界面卡顿。解决办法：批量更新——先读完所有寄存器，最后一次性赋值。减少PropertyChanged触发次数。

坑2：状态不一致

轮询读到阀门开，但命令执行器同时读了一次Modbus发现阀门关。两个来源不一致。解决办法：命令执行器不从Modbus读状态，只从状态对象读。 状态对象是唯一真相来源。

坑3：跨线程异常

后台线程更新ObservableProperty时报跨线程异常。原因是某些属性的类型不是线程安全的（如ObservableCollection）。解决办法：用Dispatcher切换到UI线程更新。

本篇小结

状态管理的核心：单一真相来源。所有状态集中管理，所有人从同一个地方读，避免不一致。

下期预告

第22篇：线程安全与并发控制

状态管理讲完了，下篇讲并发——多线程怎么安全操作设备，怎么避免死锁，怎么做互斥闸门。
