STM32F103C8T6 驱动2位共阳数码管（基于 74HC595 和 PNP 三极管）

STM32F103C8T6 驱动2位共阳数码管（基于 74HC595 和 PNP 三极管）

1. 器件选型

• STM32F103C8T6

• 共阳数码管

• 74HC595

• PNP 三极管：

2. 思路

        整体设计思路是通过 STM32F103C8T6 控制 74HC595 和 PNP 三极管，实现共阳数码管的显示功能。

具体如下：

• STM32 的 PA4、PA5、PA6 分别连接 74HC595 的 DS、ST、SH
  • STM32发送串行数据至 74HC595
  • 74HC595转换为并行数据（一个字节正好对应数码管的八个脚）
  • 并行数据驱动数码管位脚
• PB0、PA7 连接 PNP 三极管基极
  • 通过控制基极电平实现三极管通断来完成位选
  • 快速切换位选，来显示两位数码管

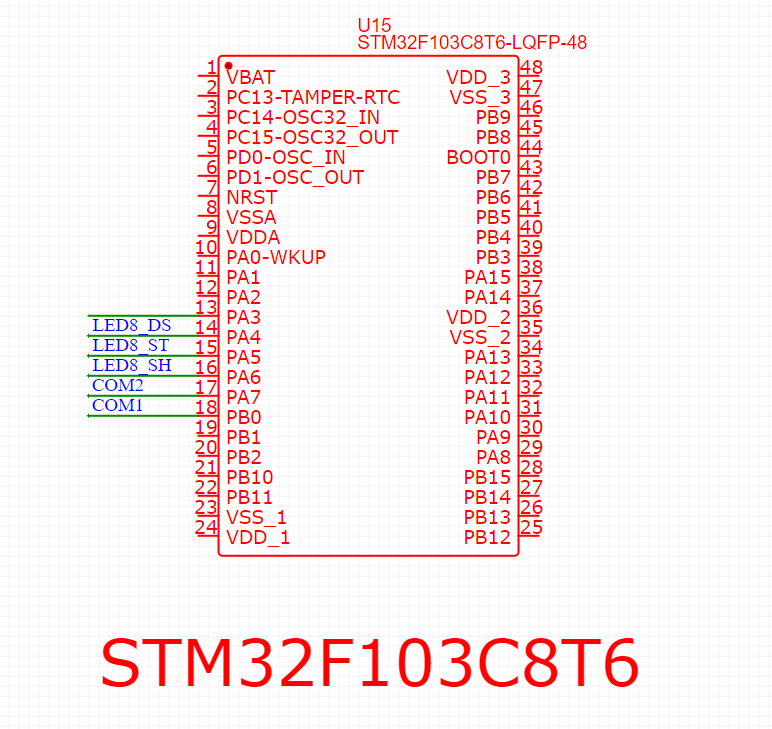

主控原理图：

3. 74HC595 原理

• 作用：74HC595 的作用是将串行数据转换为并行数据输出，从而减少对主控芯片 GPIO 的占用。​
• 两个寄存器：
  • 移位寄存器：8 位，接收串行数据，在 SH 上升沿时从 DS 端移入数据，内部数据依次右移。​
  • 锁存寄存器：8 位，锁存移位寄存器的数据，通过 Q0-Q7 输出并行信号驱动外部设备。
• 时序操作：
  • DS：根据要发送数据位设高 / 低电平（1/0）。​
  • SH：每设置好一位 DS 电平，先拉低再拉高（产生上升沿），将该位数据移入移位寄存器，8 位数据需 8 次操作。​
    • 意思就是每一个上升沿
    • ds就会传一位数据到锁存寄存器
  • ST：8 位数据移完后，先拉低再拉高（产生上升沿），将移位寄存器数据锁存到存储寄存器并输出并行信号。
    • 意思就是根据锁存寄存器的值，去驱动对应数码管八个脚亮或者灭

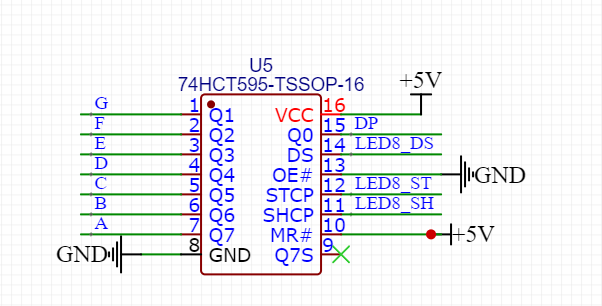

595原理图：

4. 数码管原理

• 数码管含 7 段发光管 + 1 个小数点，可显 0-9 及部分字母。​
• 多位共阳数码管中，每个的公共端是位选端：第一位公共端控制第一位，第二位公共端控制第二位。​
• 点亮规则：位选端接高电平选中对应位；段选引脚接低电平，对应段点亮。​
• 段选决定数字：如显 “0” 需除
