带电阻晶体管PDTC143Z系列

一、产品概况

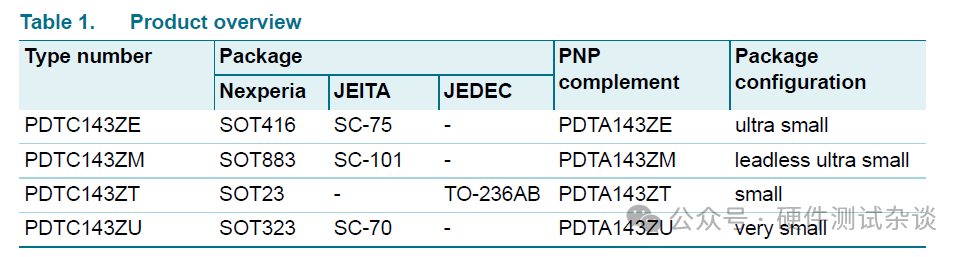

PDTC143Z系列是带电阻的NPN晶体管，是表面贴装SMD器件，支持多种封装，如下：

系列的主要特征：

• 支持100mA输出能力

• 内置偏置电阻，减少电路器件，简化电路设计

• AEC-Q101合格

应用推荐：

• 汽车和工业领域的数字应用

• BC847/857系列的低成本替代

• IC输入控制

• 开关负载

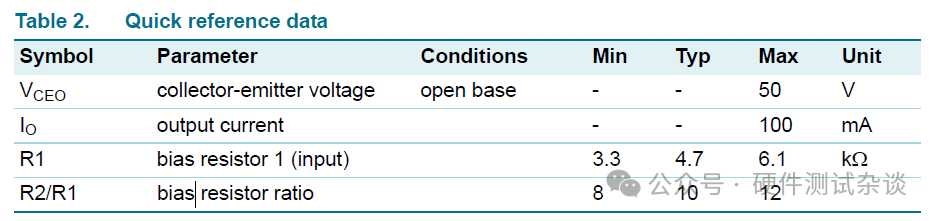

产品的快速参考数据：

二、管脚定义

按封装，产品管脚顺序及定义如下：
