03-2027毕设-基于yolo11的钢铁缺陷检测系统（含UI界面、训练好的模型、Python代码、数据集）

摘要：钢铁缺陷检测系统在相关领域中起着至关重要的作用，不仅能有效提升检测效率，还为自动化识别提供了可靠的数据支撑。本文介绍了一款基于YOLOv8、YOLOv5等深度学习框架的目标检测模型，该模型使用了大量图片进行训练，能够准确识别多种目标。系统可在不同场景下进行检测，包括多目标场景、复杂背景、光线变化等。
    此外，我们开发了一款带有UI界面的检测系统，支持实时检测不同种类的目标，并通过图形界面直观展示检测结果。系统基于Python与PyQt5开发，能够处理图片、视频及摄像头输入，检测结果可以保存以供后续分析。本文还提供了完整的Python代码及详细的使用指南，供有兴趣的读者参考，完整代码资源请见文章末尾。

项目介绍

项目中所用到的算法模型和数据集等信息如下：

算法模型：

• yolo26、yolo26 + SE注意力机制
• yolo11、yolo11 + SE注意力机制
• yolo12、yolo12 + SE注意力机制
• yolov8、yolov8 + SE注意力机制
• yolov5、yolov5 + SE注意力机制
• 算法还在持续更新中。。。。不同算法的界面是不一样的，不用担心重复问题。

    目前有上面这些不同的算法模型、每个算法有两个训练好的模型。模型十分重要，因为有些同学的电脑没有 GPU，无法自行训练。

数据集：
    网上下载的数据集，格式都已转好，可直接使用。

界面：
    PyQt5

以上是本篇博客的简单说明，添加注意力机制可作为模型的创新点 。

---

前言

    钢铁缺陷检测系统在相关领域中发挥着至关重要的作用。在实际应用中，快速且精准地识别不同种类的目标，能够有效提高工作效率，减少人力成本，尤其是在自动化监测系统中，准确识别目标是各项应用的基础。同时，检测系统还为相关人员提供了重要的实时数据反馈，帮助他们及时掌握运行状态的变化情况，推动相关工作的科学化和高效化。

    目标检测技术已在多个领域得到了广泛应用，如工业检测、智能监控、科学研究、自动识别等场景中，都依赖于高效准确的检测技术。通过自动化的识别系统，相关机构可以在实际应用过程中实时识别目标的种类和数量，并根据识别到的数据做出相应的决策，从而提高工作效率。

    在现代管理环境中，检测系统还可以与其他智能化管理系统结合使用，如环境监测、智能调度和预警系统，形成一个完整的智能管理体系，帮助相关人员更高效地掌握动态。在特殊环境或复杂的场景中，系统能够快速识别不同类型的目标，为相关人员提供更为精准的数据。

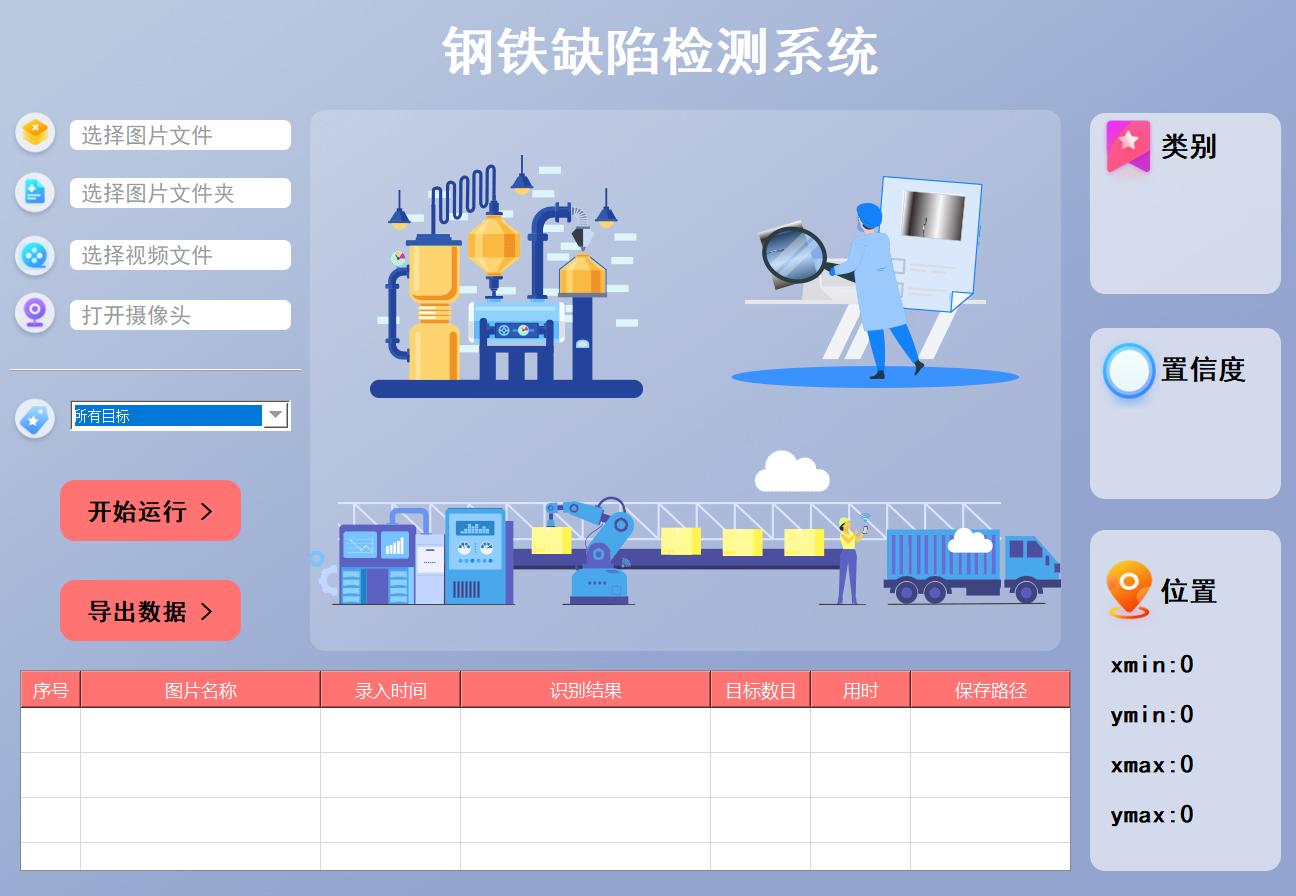

    本文通过收集与检测相关的数据和图像，利用YOLOv8、YOLOv5等目标检测技术，结合Python与PyQt5，开发出了一款界面简洁的检测系统。该系统支持图片、视频及摄像头检测，并能够保存识别结果，为用户提供直观便捷的检测体验。

功能展示：

部分核心功能如下：

• 功能1： 支持单张图片识别
• 功能2： 支持遍历文件夹识别
• 功能3： 支持识别视频文件
• 功能4： 支持摄像头识别
• 功能5： 支持结果文件导出（xls格式）
• 功能6： 支持切换检测到的目标查看

更多的其他功能可以通过下方视频演示查看。视频中详细讲解了环境安装、模型训练、模型评估、项目结构说明以及常见问题答疑，跟着视频操作即可顺利完成部署。

---

🌟 一、数据集介绍

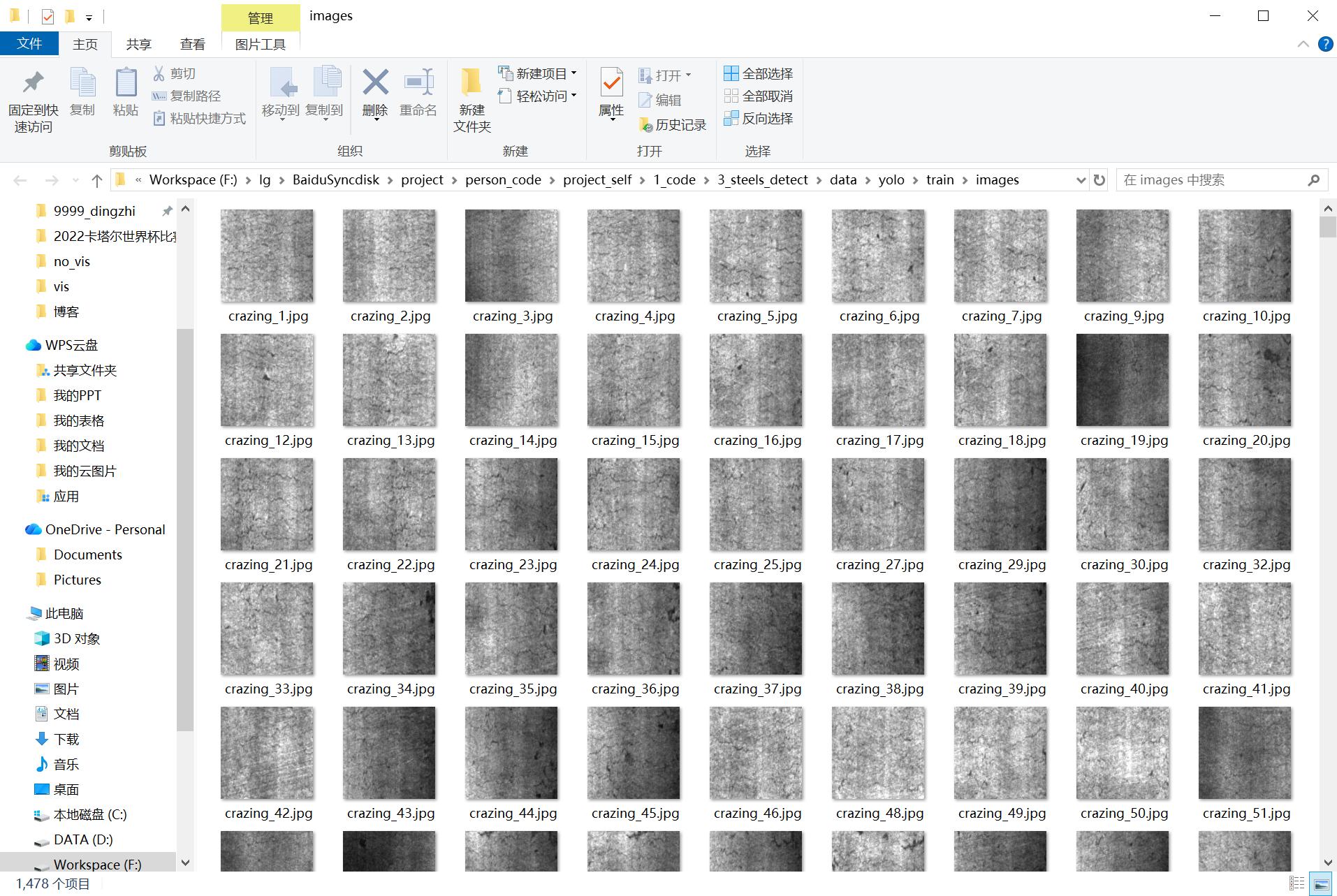

本项目使用的数据集已按照 YOLO 标准格式整理完毕，包含 train、val、test 三个子目录，标注文件为 YOLO 标准的 .txt 格式，每行包含 class x_center y_center width height，可以直接用于训练和评估，无需额外转换步骤。数据集的类别信息在 traindata.yaml 中定义。

---

🌟 二、深度学习算法介绍

  本系统集成了多个不同的算法版本和界面版本，以下是对这些版本的概述：

  算法版本方面，系统提供了多种深度学习算法和传统图像处理技术，用户可以选择最合适的算法进行任务处理。此外，各算法版本经过严格的测试和优化，以提供更高的准确率和效率。

  在界面版本方面，系统设计了多种用户界面风格，可以选择简约、直观的界面，快速上手进行操作；也可以选择功能丰富的专业界面，满足复杂任务的需求。界面设计注重用户体验，确保用户在操作过程中能够方便地访问各种功能。

  此外，系统还支持实时更新和扩展，可以根随时添加新的算法模块或界面选项。这种灵活性不仅提高了系统的适用性，也为未来的技术发展预留了空间。

  总之，本系统通过多个算法和界面版本的组合，提供了丰富的选择和强大的功能。

下面是对包含到的算法的大概介绍：

1. yolov8相关介绍

  YOLOv8 是当前深度学习领域内的一个SOTA（State-Of-The-Art）模型，凭借其前代版本的技术积累，再次引领了目标检测算法的发展方向。与其前辈不同，YOLOv8在模型结构和计算方式上都做了创新性调整，旨在实现更高效的计算和更灵活的应用场景适应能力。全新的骨干网络设计，结合Anchor-Free 检测头，让模型在面对不同输入尺寸、不同目标尺度时的表现更加出色，极大提升了性能和准确性。

  此外，YOLOv8 的另一个重要进步在于它采用了全新的损失函数，使得训练过程更加稳定和高效。无论是在传统的CPU平台上运行，还是在更强大的GPU平台上进行加速，YOLOv8 都能够适应不同硬件资源的场景，确保在各种场合下保持高效的推理速度和精确的检测能力。

  不过，值得注意的是，ultralytics 这一开发团队并没有直接将其开源库命名为 YOLOv8，而是采用了ultralytics的品牌名来命名整个项目。这并非单纯的命名策略，而是反映了其定位的重大变化。ultralytics 将这个库不仅视为一个算法框架，而非仅仅一个 YOLO 版本的延续。其设计目标之一是打造一个能够适应不同任务的算法平台，无论是目标检测、分类、分割，还是姿态估计，都能够在这个框架中被高效地支持。

  这也意味着，未来的ultralytics 开源库将不仅限于 YOLO 系列，它的可扩展性为用户提供了更大的可能性。无论是使用非 YOLO 系列模型，还是面对不同应用领域的特定需求，ultralytics都提供了灵活且高效的解决方案。

总的来说，ultralytics 开源库 的优势可以归纳为以下几个要点：

• 融合当前最前沿的深度学习技术，让用户可以轻松实现复杂的计算任务。

• 具有极高的扩展性，未来将不仅支持 YOLO 系列，还会支持更多非 YOLO 的算法，适用于广泛的任务场景。

如此一来，ultralytics 不仅能够帮助开发者在算法研究和工程应用上取得突破，更能推动未来智能视觉领域的进一步发展。

网络结构如下：

2. yolov5相关介绍

  YOLOV5有YOLOv5n，YOLOv5s，YOLOv5m，YOLOV5l、YOLO5x五个版本。这个模型的结构基本一样，不同的是deth_multiole模型深度和width_multiole模型宽度这两个参数。就和我们买衣服的尺码大小排序一样，YOLOV5n网络是YOLOV5系列中深度最小，特征图的宽度最小的网络。其他的三种都是在此基础上不断加深，不断加宽。不过最常用的一般都是yolov5s模型。

  本系统采用了基于深度学习的目标检测算法YOLOv5，该算法是YOLO系列算法的较新版本，相比于YOLOv3和YOLOv4，YOLOv5在检测精度和速度上都有很大的提升。YOLOv5算法的核心思想是将目标检测问题转化为一个回归问题。此外，YOLOv5还引入了一种称为SPP(Spatial Pyramid Pooling)的特征提取方法，这种方法可以在不增加计算量的情况下，有效地提取多尺度特征，提高检测性能。

  在YOLOv5中，首先将输入图像通过骨干网络进行特征提取，得到一系列特征图。然后，通过对这些特征图进行处理，将其转化为一组检测框和相应的类别概率分数，即每个检测框所属的物体类别以及该物体的置信度。YOLOv5中的特征提取网络使用CSPNet(Cross Stage Partial Network)结构，它将输入特征图分为两部分，一部分通过一系列卷积层进行处理，另一部分直接进行下采样，最后将这两部分特征图进行融合。这种设计使得网络具有更强的非线性表达能力，可以更好地处理目标检测任务中的复杂背景和多样化物体。

  在YOLOv5中，每个检测框通过其左上角坐标（x, y）、宽度（w）、高度（h）以及置信度（confidence）来表示。此外，YOLOv5对于每个检测框还会预测C个类别的概率得分，每个类别的概率得分总和为1。这意味着每个检测框最终可以被表示为一个维度为(C+5)的向量，包括类别概率、位置和置信度信息。

  在训练过程中，YOLOv5使用了交叉熵损失函数来优化模型，该损失函数由定位损失、置信度损失和分类损失三个部分组成。YOLOv5还采用了Focal Loss和IoU Loss等优化方法，以缓解正负样本不平衡及目标尺寸变化等问题。这些优化不仅提高了模型的准确性，还改善了在不同尺寸目标下的表现。

  从网络结构来看，YOLOv5分为四个主要部分：Input（输入）、Backbone（骨干网络）、Neck（颈部结构）和Prediction（预测）。其中，Input部分负责将数据引入网络，采用了Mosaic数据增强技术，能够通过随机裁剪和拼接输入图片，进一步提升网络的泛化能力。

  Backbone部分是YOLOv5提取图像特征的关键模块，其特征提取能力直接影响了整个模型的性能表现。相比前代YOLOv4，YOLOv5在Backbone中引入了Focus结构。Focus结构通过切片操作将图片的宽度(W)和高度(H)信息转移到通道空间中，从而实现了2倍的下采样操作，同时保证了不丢失关键信息。

3. yolo11相关介绍

   YOLO11采用改进的骨干和颈部架构，增强了特征提取能力，提高了物体检测的精确度和复杂任务的表现。YOLO11引入精炼的架构设计和优化的训练流程，实现更快的处理速度，同时保持精度和性能之间的最佳平衡。通过模型设计的进步，YOLO11m在COCO数据集上实现了更高的均值平均精度（mAP），同时使用比YOLOv8m少22%的参数，使其在不妥协准确性的情况下更加计算高效。YOLO11可以无缝部署在各种环境中，包括边缘设备、云平台以及支持NVIDIA GPU的系统，确保最大灵活性。无论是物体检测、实例分割、图像分类、姿态估计，还是定向物体检测（OBB），YOLO11都旨在应对多样的计算机视觉挑战。

1. Ultralytics YOLO11相比于之前版本的主要改进有哪些？

Ultralytics YOLO11在其前身基础上引入了几项重要进步。主要改进包括：

增强的特征提取： YOLO11采用改进的骨干和颈部架构，增强了特征提取能力，提高了物体检测的精确度。
优化的效率和速度： 精炼的架构设计和优化的训练流程实现了更快的处理速度，同时保持了准确性和性能之间的平衡。
更高的准确性与更少的参数： YOLO11m在COCO数据集上实现了更高的均值平均精度（mAP），同时使用比YOLOv8m少22%的参数，使其在不妥协准确性的情况下更加计算高效。
环境适应性强： YOLO11可以在多种环境中部署，包括边缘设备、云平台以及支持NVIDIA GPU的系统。
支持广泛的任务： YOLO11支持多种计算机视觉任务，如物体检测、实例分割、图像分类、姿态估计和定向物体检测（OBB）。
  我们先来看一下其网络结构有什么变化，可以看出，相比较于YOLOv8模型，其将CF2模块改成C3K2，同时在SPPF模块后面添加了一个C2PSA模块，且将YOLOv10的head思想引入到YOLO11的head中，使用深度可分离的方法，减少冗余计算，提高效率。

2. C3K2的网络结构

   从下面图中我们可以看到，C3K2模块其实就是C2F模块转变出来的，它代码中有一个设置，就是当c3k这个参数为FALSE的时候，C3K2模块就是C2F模块，也就是说它的Bottleneck是普通的Bottleneck；反之当它为true的时候，将Bottleneck模块替换成C3模块。

3. C2PSA的网络结构

   C2PSA是对 C2f 模块的扩展，它结合了PSA(Pointwise Spatial Attention)块，用于增强特征提取和注意力机制。通过在标准 C2f 模块中引入 PSA 块，C2PSA实现了更强大的注意力机制，从而提高了模型对重要特征的捕捉能力。

4. PyQt5介绍

  PyQt5 是 Python 语言的一个图形用户界面（GUI）开发框架，基于 Qt库 开发而成。Qt 是一个广泛使用的跨平台 C++ 图形库，支持开发适用于 Windows、macOS、Linux 等多个操作系统的应用程序。PyQt5 提供了对 Qt 类库的完整封装，使开发者可以使用 Python 语言构建功能强大、界面美观的桌面应用。

  PyQt5 包含了丰富的组件，如窗口、按钮、文本框、表格等，可以通过拖拽和代码的方式快速布局，极大地简化了 GUI 开发流程。同时，它还支持 事件处理 和 信号与槽机制，使得用户与界面之间的交互更加灵活。

  通过 PyQt5，开发者能够轻松实现跨平台桌面应用，同时结合 Python 的易用性和 Qt 的强大功能，既适合初学者学习 GUI 编程，也适合资深开发者进行复杂项目的开发。

---

🌟 四、模型训练步骤

项目工程中提供详细的模型训练步骤，如果有需要的话，可以在自己的电脑上训练模型。

1. 使用pycharm打开代码，找到train.py打开，示例截图如下：


2. 修改 model_yaml 的值，以符合实际情况。如果你打算训练 YOLOv8s 模型，请将其修改为 model_yaml = yaml_yolov8s。如果你想训练添加 SE注意力机制 的模型，请将其修改为 model_yaml = yaml_yolov8_SE。

3. 修改 data_path 的数据集路径。这里默认指定的是 traindata.yaml 文件。如果你使用的是我提供的数据，可以不用修改。

4. 修改 model.train() 中的参数，根据自己的需求和电脑硬件的情况进行调整。

   # 文档中对参数有详细的说明
   model.train(data=data_path,             # 数据集
               imgsz=640,                  # 训练图片大小
               epochs=200,                 # 训练的轮次
               batch=2,                    # 训练batch
               workers=0,                  # 加载数据线程数
               device='0',                 # 使用显卡
               optimizer='SGD',            # 优化器
               project='runs/train',       # 模型保存路径
               name=name,                  # 模型保存命名
               )


5. 修改traindata.yaml文件， 打开 traindata.yaml 文件，如下所示：

   在这里，只需修改 path 的值，其他的都不用改动（仔细看上面的黄色字体），我提供的数据集默认都是到 yolo 文件夹，设置到 yolo 这一级即可，修改完后，返回 train.py 中，执行train.py。

6. 打开 train.py ，右键执行。


7. 出现如下类似的界面代表开始训练了


8. 训练完后的模型保存在runs/train文件夹下


---

🌟 五、模型评估步骤

1. 打开val.py文件，如下图所示：


2. 修改 model_pt 的值，是自己想要评估的模型路径

3. 修改 data_path ，根据自己的实际情况修改，具体如何修改，查看上方模型训练中的修改步骤

4. 修改 model.val()中的参数，按照自己的需求和电脑硬件的情况更改

   model.val(data=data_path,           # 数据集路径
             imgsz=300,                # 图片大小，要和训练时一样
             batch=4,                  # batch
             workers=0,                # 加载数据线程数
             conf=0.001,               # 设置检测的最小置信度阈值。置信度低于此阈值的检测将被丢弃。
             iou=0.6,                  # 设置非最大抑制 (NMS) 的交叉重叠 (IoU) 阈值。有助于减少重复检测。
             device='0',               # 使用显卡
             project='runs/val',       # 保存路径
             name='exp',               # 保存命名
             )


5. 修改完后，即可执行程序，出现如下截图，代表成功（下图是示例，具体以自己的实际项目为准。）


6. 评估后的文件全部保存在在 runs/val/exp... 文件夹下


---

🌟 六、训练结果

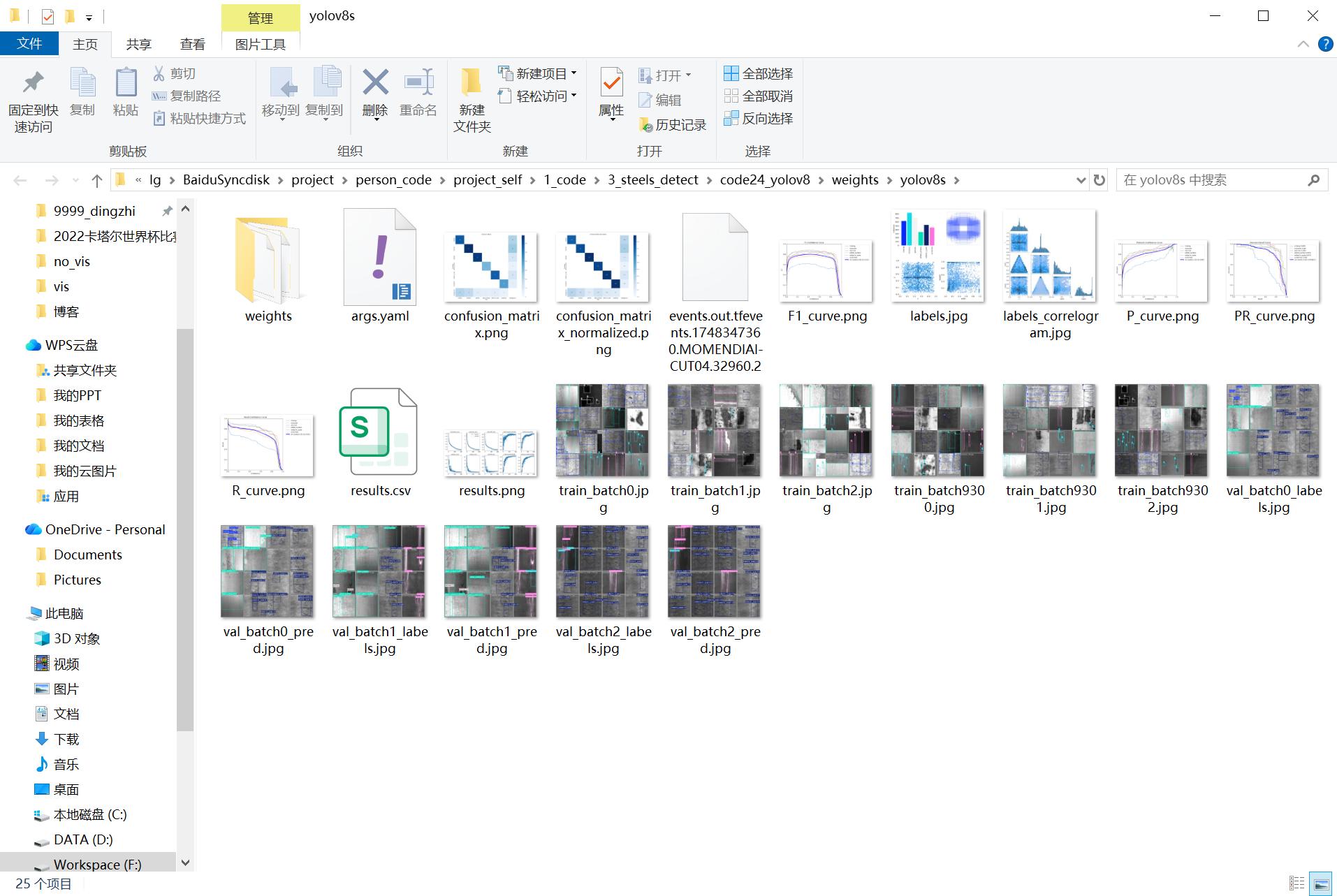

我们每次训练后，会在 run/train 文件夹下出现一系列的文件，如下图所示：

   如果大家对于上面生成的这些内容（confusion_matrix.png、results.png等）不清楚是什么意思，可以参考一下我写的文档，查看这些指标的具体含义，示例截图如下：

---

结束语 🌟 🌟🌟🌟

   下面图片是对每个文件夹作用的介绍：

其实用yolo算法做系统非常的简单，但是博客文字有限，如果有介绍不明白的地方，也可以看一下下面的视频，也许会更容易理解。视频中介绍了如何进行训练、预测，简单修改界面等。

演示与介绍视频： 03-基于YOLO12的钢铁缺陷检测识别系统项目实战！-全网最全资料（附赠任务书、开题报告模板课程）人工智能/深度学习/计算机视觉/神经网络

演示与介绍视频： 03-模型预测教程

演示与介绍视频： 03-基于深度学习的钢铁缺陷检测识别系统-yolo11-彩色版界面（附赠任务书、开题报告模板课程）

演示与介绍视频： 03-基于深度学习钢铁缺陷检测识别系统-yolov8/yolov5-经典版界面（附赠任务书、开题报告模板课程）

演示与介绍视频： 03-基于深度学习的钢铁表面缺陷检测系统（yolov5）（附赠任务书、开题报告模板课程）

由于博主的能力有限，文中提到的方法虽经过实验验证，但难免存在一些不足之处。为不断提升内容的质量与准确性，欢迎您指出任何错误和疏漏。这不仅将帮助我在下次更新时更加完善和严谨，也能让其他读者受益。您的反馈对我至关重要，能够推动我进一步完善相关内容。

此外，如果您有更优秀的实现方案或独到的见解，也非常欢迎分享。这将为大家提供更多思路与选择，促进我们共同的成长与进步。期待您的宝贵建议与经验交流，非常感谢您的支持！
