压电执行器动态刚度怎么测？频率、负载与Python分析

摘要

压电执行器动态刚度是特定频率、负载、位移幅值和边界条件下，力变化与位移变化的频域比值。它不能用一条静态力位移曲线代替，也不能把驱动器电流限值直接当成执行器刚度。

工程验证应固定安装和预紧条件，在多个频率点施加小幅正弦扰动，同步采集工作端力和位移，计算幅值比与相位差，并分别报告静态刚度、动态刚度和闭环等效刚度。本文代码为可运行的教学分析示例，不代表任何产品实测指标。

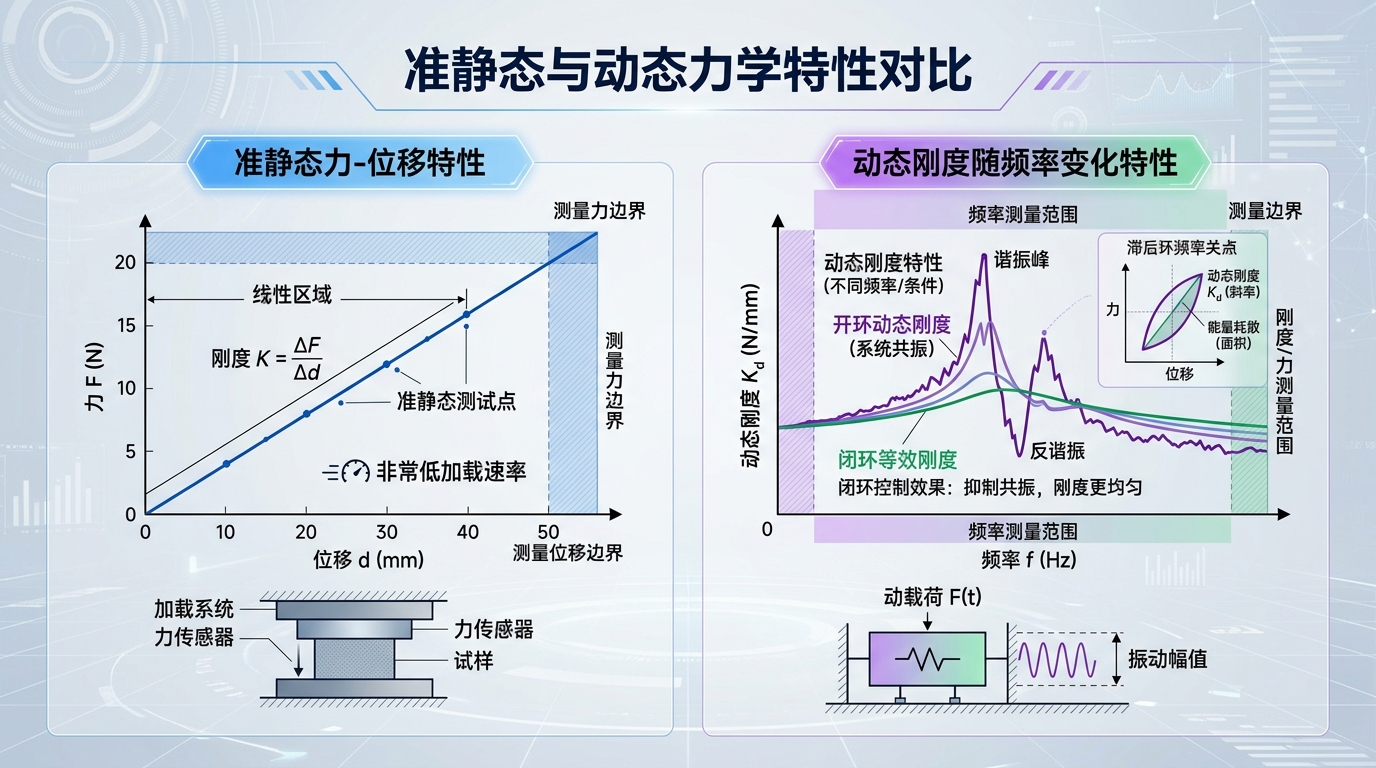

1. 静态刚度、动态刚度和闭环等效刚度

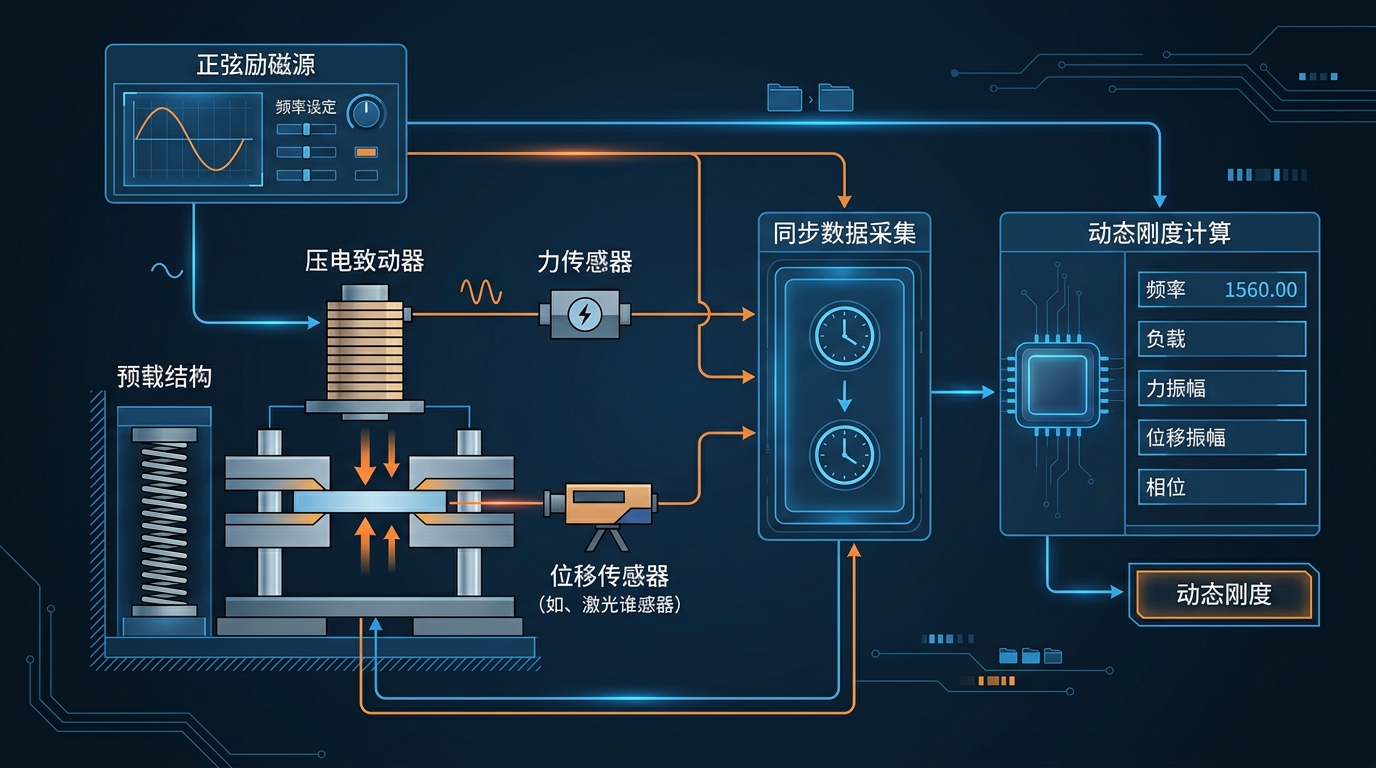

2. 测试架构与信号链

动态刚度测试同时需要力通道、位移通道和同步采样。

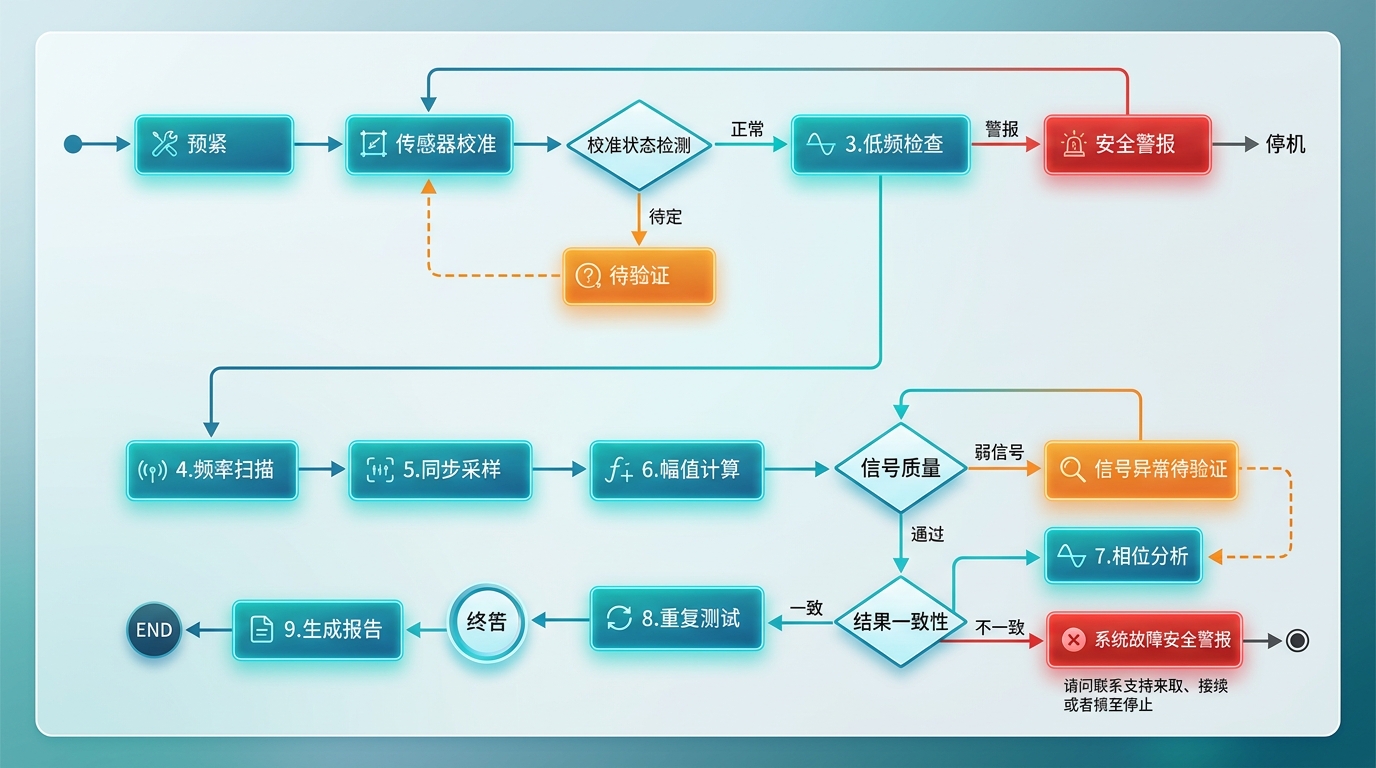

3. 频率扫描与数据处理流程

1. 固定执行器、柔性机构、力传感器、位移传感器和预紧结构，记录安装方向和接触状态。
2. 选择小幅正弦激励，先做低频检查，确认力和位移没有削顶、失真或接触分离。
3. 按对数或等间隔频点扫描，保持每个频点的负载、激励幅值和稳定周期一致。

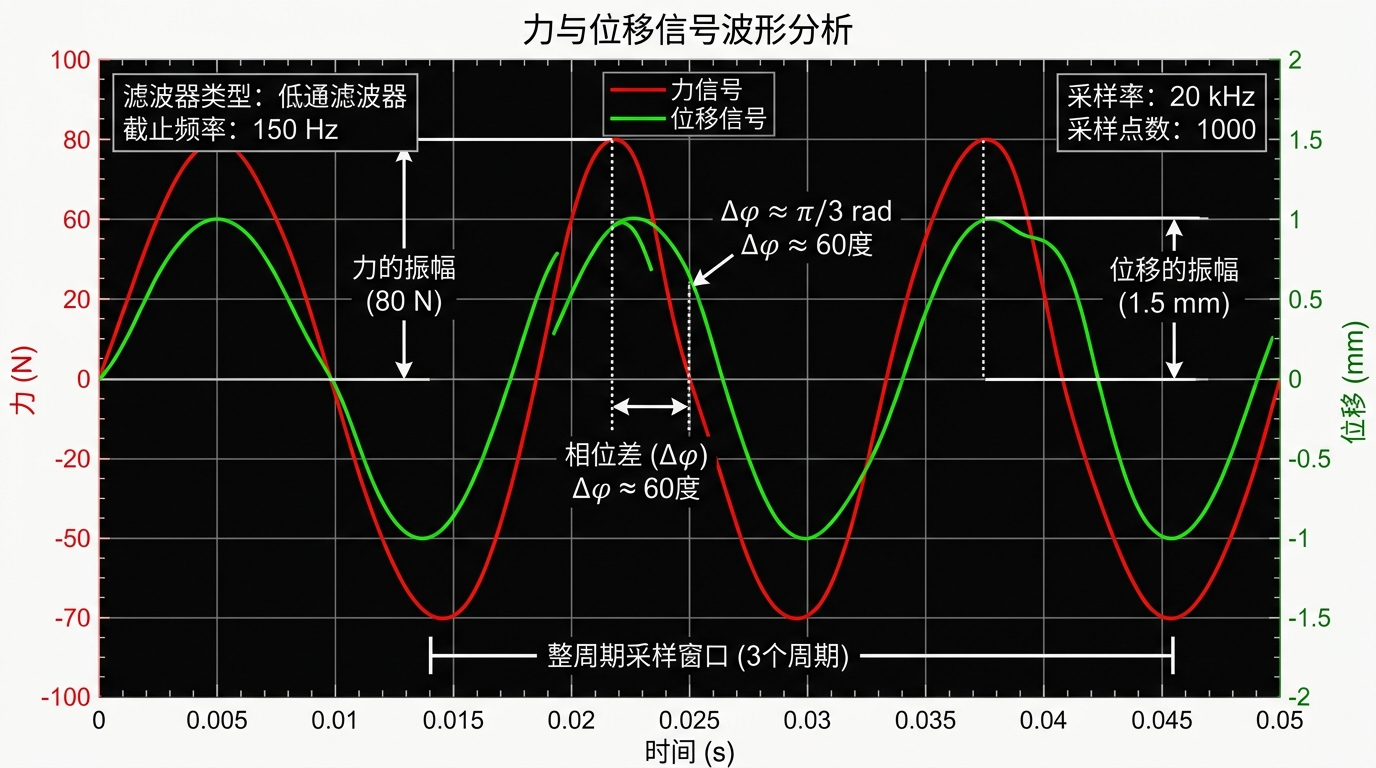

4. 对每个频点截取整数周期，分别计算力和位移的交流幅值，并计算动态刚度幅值。
5. 用互相关或锁相方法估计力与位移的相位差，记录采样率、滤波器和窗口。
6. 重复不同预紧、负载或位移幅值，判断动态刚度变化来自结构、材料还是测量链。
7. 若有闭环控制，分别记录开环和闭环条件，不能把控制器增益造成的等效刚度写成器件本体刚度。

4. 软件、硬件与测试条件

5. Python动态刚度分析代码

CSV列名为 case_id、frequency_hz、force_amplitude_n 和 displacement_amplitude_um。代码计算动态刚度，单位为 N/um，并输出每个频点的结果。输入数据是教学数据。

python dynamic_stiffness.py --self-test
python dynamic_stiffness.py stiffness_data.csv

from __future__ import annotations

import argparse
import csv
import json
import math
from pathlib import Path

FIELDS = ("frequency_hz", "force_amplitude_n", "displacement_amplitude_um")

def number(value: str, field: str, line: int) -> float:
    try:
        result = float(value)
    except (TypeError, ValueError) as exc:
        raise ValueError(f"invalid {field} at line {line}") from exc
    if not math.isfinite(result):
        raise ValueError(f"non-finite {field} at line {line}")
    return result

def load(path: Path):
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        required = {"case_id", *FIELDS}
        missing = required - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")
        rows = []
        for line, raw in enumerate(reader, start=2):
            row = {"case_id": raw["case_id"]}
            for field in FIELDS:
                row[field] = number(raw[field], field, line)
            rows.append(row)
    if not rows:
        raise ValueError("CSV contains no rows")
    return rows

def analyze(row):
    displacement = row["displacement_amplitude_um"]
    if displacement <= 0:
        raise ValueError("displacement_amplitude_um must be positive")
    return {"case_id": str(row["case_id"]), "frequency_hz": row["frequency_hz"], "dynamic_stiffness_n_per_um": row["force_amplitude_n"] / displacement}

def self_test():
    rows = [
        {"case_id": "F10", "frequency_hz": 10.0, "force_amplitude_n": 0.50, "displacement_amplitude_um": 0.10},
        {"case_id": "F100", "frequency_hz": 100.0, "force_amplitude_n": 0.60, "displacement_amplitude_um": 0.10},
        {"case_id": "F1000", "frequency_hz": 1000.0, "force_amplitude_n": 0.80, "displacement_amplitude_um": 0.10},
    ]
    result = [analyze(row) for row in rows]
    expected = (5.0, 6.0, 8.0)
    for item, target in zip(result, expected):
        assert abs(item["dynamic_stiffness_n_per_um"] - target) < 1e-12
    print("SELF_TEST_OK")
    print(json.dumps(result, ensure_ascii=False, indent=2))

def main():
    parser = argparse.ArgumentParser(description="Analyze piezo actuator dynamic stiffness")
    parser.add_argument("csv_path", nargs="?", type=Path)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()
    if args.self_test:
        self_test()
    elif args.csv_path is None:
        parser.error("csv_path is required")
    else:
        print(json.dumps([analyze(row) for row in load(args.csv_path)], ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

代码只计算力幅值除以位移幅值，不计算相位、不做传感器校准，也不替代有限元分析或产品规格验证。

6. 教学结果与曲线解释

自检输入在10 Hz、100 Hz和1000 Hz分别给出0.50 N、0.60 N和0.80 N的力幅值，位移幅值均为0.10 um，得到5.0、6.0和8.0 N/um。它只用于验证代码计算链路，不代表任何产品的动态刚度。

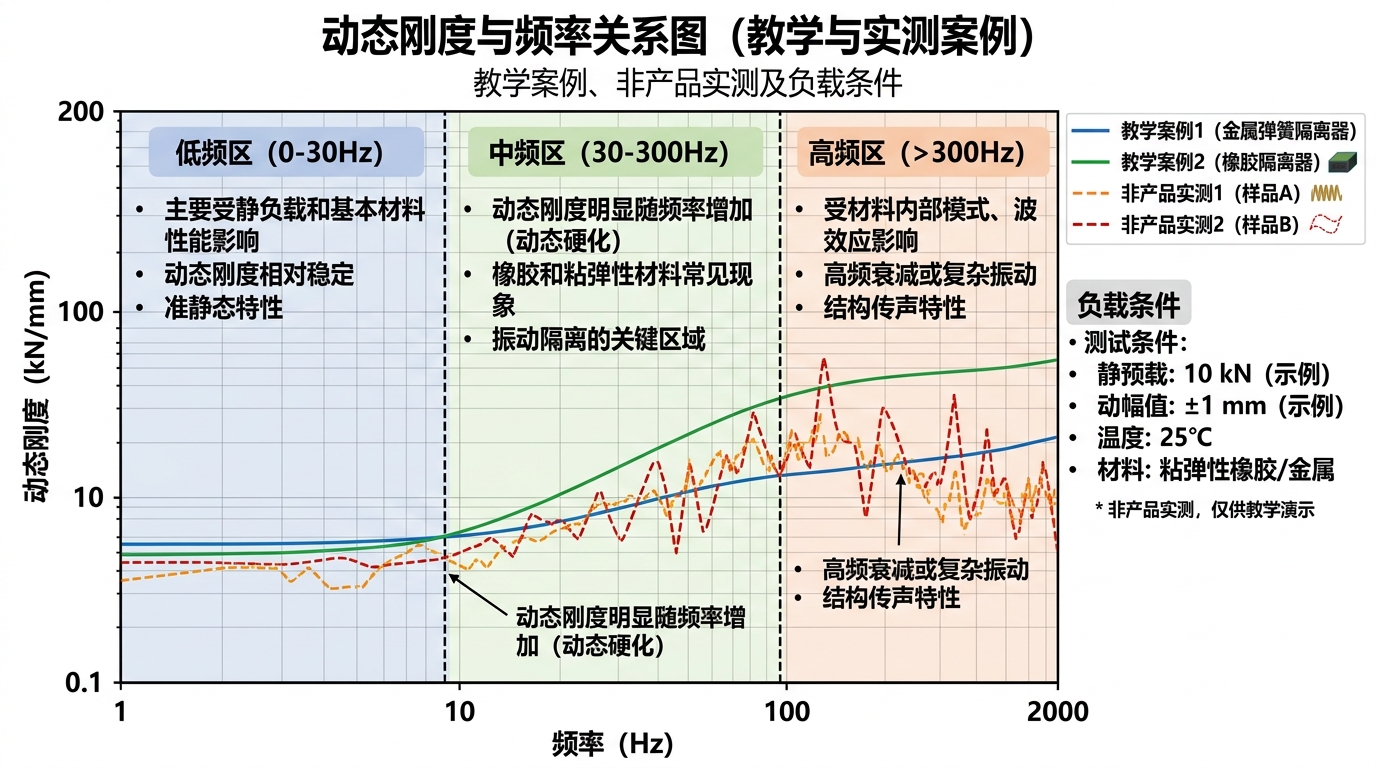

动态刚度曲线必须标注频率、激励幅值、负载和数据属性。

7. 常见失效原因

• **把静态刚度当动态刚度：**频率升高后，材料、结构和测量链的相位都会变化。
• **力和位移不在同一工作端：**夹具变形或接触间隙会把结构误差混入结果。
• **传感器带宽不足：**力通道或位移通道的带宽不足，会造成幅值衰减和相位偏差。
• **激励幅值过大：**迟滞、非线性或碰撞会破坏小信号动态刚度假设。
• **采样率和同步不当：**不同步采样会使力位移相位估计失真。
• **闭环控制未单独记录：**控制器增益和延迟会改变工作端等效刚度，不能归因于陶瓷本体。

8. 常见问题

8.1 动态刚度和谐振频率是什么关系

两者相关但不是同一个指标。谐振附近幅值和相位变化明显，动态刚度可能快速变化，必须结合频响曲线判断。

8.2 动态刚度可以用阻塞力计算吗

不能直接替代。阻塞力是特定边界下的静态或准静态指标，动态刚度需要频域力位移比。

8.3 为什么要控制位移幅值

小幅激励更接近线性化条件。幅值变化后，迟滞、预紧和接触非线性可能使结果发生变化。

8.4 闭环压电平台的动态刚度怎么定义

应明确扰动输入、控制器状态、传感器基准和工作端输出。闭环结果是系统等效特性，不等同于执行器本体刚度。

8.5 动态刚度单位为什么是N/um

因为力幅值用N、位移幅值用um。换算到N/m时要明确单位转换，不能混用。

8.6 频率扫描一定要使用正弦信号吗

不一定，也可用随机或多正弦激励，但数据处理需说明激励谱、窗函数、频率分辨率和相干性。

8.7 传感器噪声会怎样影响结果

当位移幅值接近噪声底时，刚度比值会被放大。应先做静止噪声和空载基线测试。

8.8 教学曲线能否作为选型依据

不能。选型需要具体型号、负载、预紧、温度、频率范围和实测或规格书数据。

9. 结论

压电执行器动态刚度测试的关键，是在明确的频率、负载、预紧、激励幅值和工作端测量基准下，同步获取力和位移。先验证传感器带宽与同步，再计算幅值比和相位，最后区分器件本体、安装结构与闭环控制的贡献。

本文代码、表格和曲线均为可复现教学示例，不代表鸿芯微控或其他具体产品的实测性能。正式发布动态刚度数据前，必须补充仪器、采样率、样本数、环境、校准和原始记录。
