MFC控制阀死区怎么测？启流阈值、小流量阶跃与Python分析

摘要

半导体气体流量场景中的 MFC 是质量流量控制器（Mass Flow Controller）。使用普通流量设定值做小流量阶跃，只能测到整机的启流阈值、回落阈值和低流量控制死区，不能直接证明控制阀执行机构本身存在多大的机械死区。

正确方法是固定气体、压差、温度、管路和标准状态，从零开始逐级增加设定值，再从较高流量逐级降低，同时用独立参考流量测量实际输出。若设备提供经过授权的阀驱动诊断量，还可以进一步区分传感器噪声、控制算法限幅与阀执行机构死区。本文 Python 代码为教学分析示例，不代表任何产品实测指标。

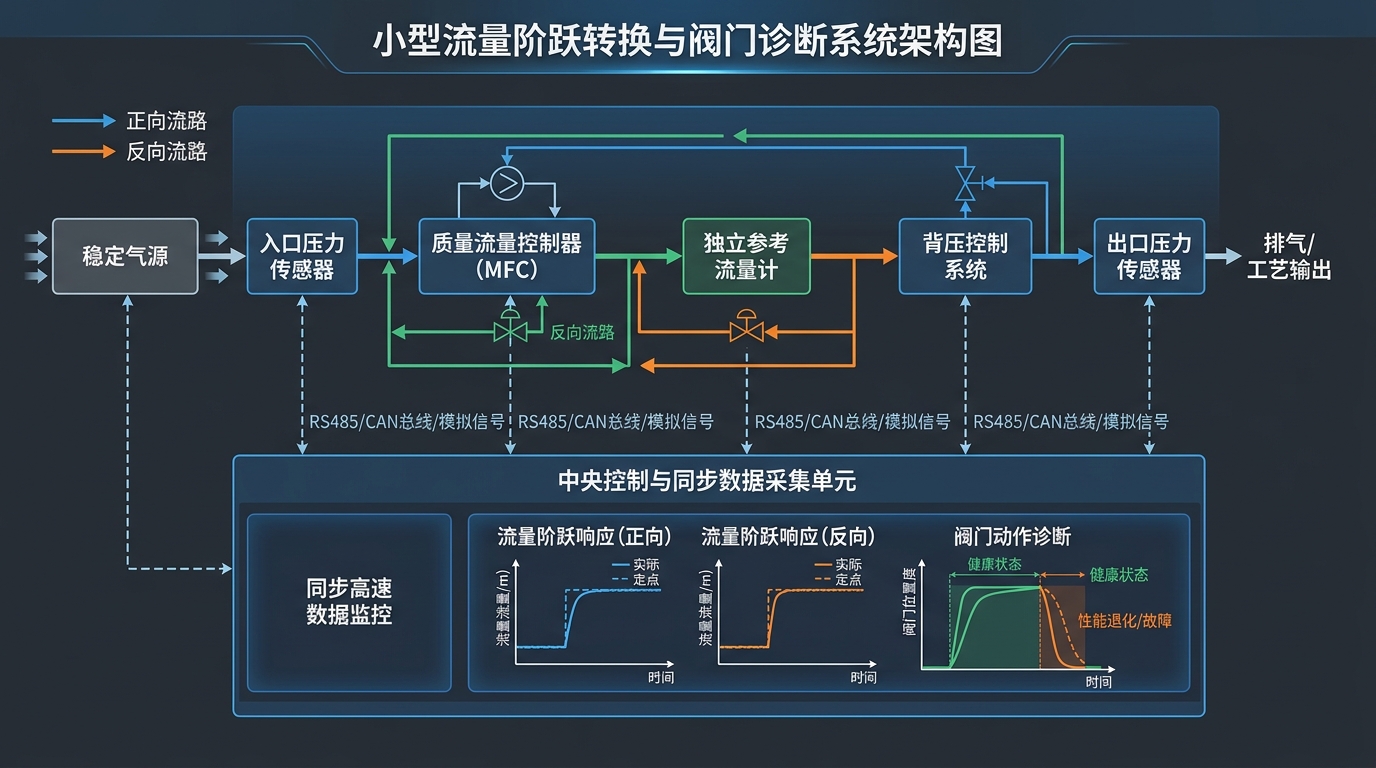

供气、MFC、独立参考流量、压力测量和同步采集的完整测试链路。

1. 先区分四个容易混淆的概念

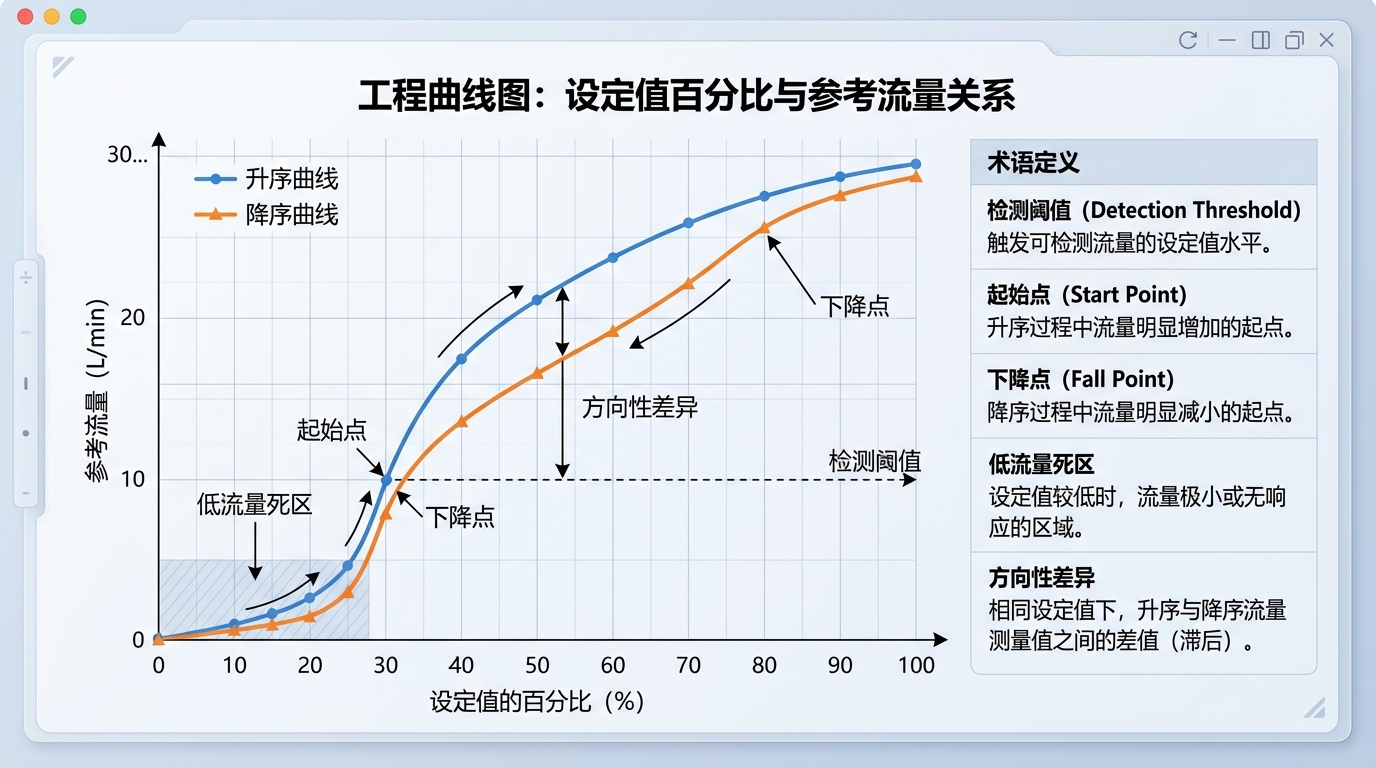

正向小流量阶跃和反向阶跃应分别标出阈值，不能只取一条上升曲线。

2. 为什么小流量区域容易出现假死区

• **参考仪器噪声底：**实际流量已经变化，但变化量低于参考仪器的可检测水平。
• **零点处理：**MFC或上位机可能设置零切、零点钳位或显示分辨率。
• **控制器输出限幅：**积分分离、最小驱动量或防抖逻辑会影响启流过程。
• **气路容积和压差：**上游压力不足、下游背压或大容积会延迟流量建立。
• **阀摩擦与预载：**阀结构可能存在静摩擦、弹性预紧和方向相关响应。
• **数据刷新与滤波：**通信刷新率和数字滤波会掩盖小阶跃。

3. 测试架构与五路同步数据

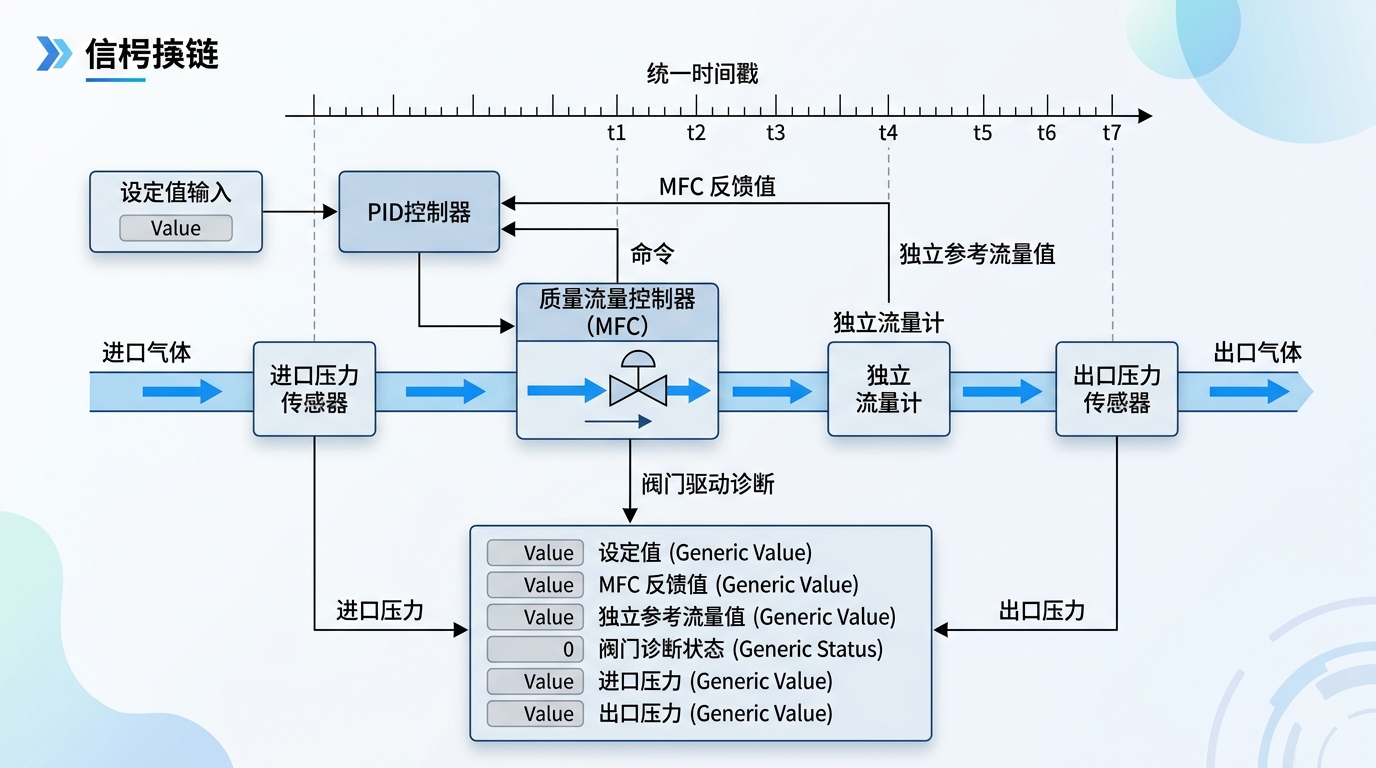

至少同步记录设定值、MFC反馈、独立参考流量、入口和出口压力。若设备支持诊断，还应保存阀驱动输出。所有通道需要统一时间戳或在后处理中完成时延校正。

测试应把气路条件和数据采集同时纳入，而不是只观察MFC自身反馈。

4. 小流量正反向阶跃流程

1. 确认气体种类、流量单位和标准状态，完成预热与零点检查。
2. 固定入口绝压、出口绝压、温度、安装方向和管路容积。
3. 从零设定开始，以固定步长逐级增加；每级等待同样时间并统计稳定窗口。
4. 达到预定小流量上限后，以相同步长逐级降低到零。
5. 每个点保存设定值、MFC反馈、参考流量、压力、温度和阀驱动诊断量。
6. 设定参考流量检测阈值。阈值应高于参考仪器噪声底，并说明计算方法。
7. 分别计算正向启流阈值、反向回落阈值及两者差值，再复测多个循环。

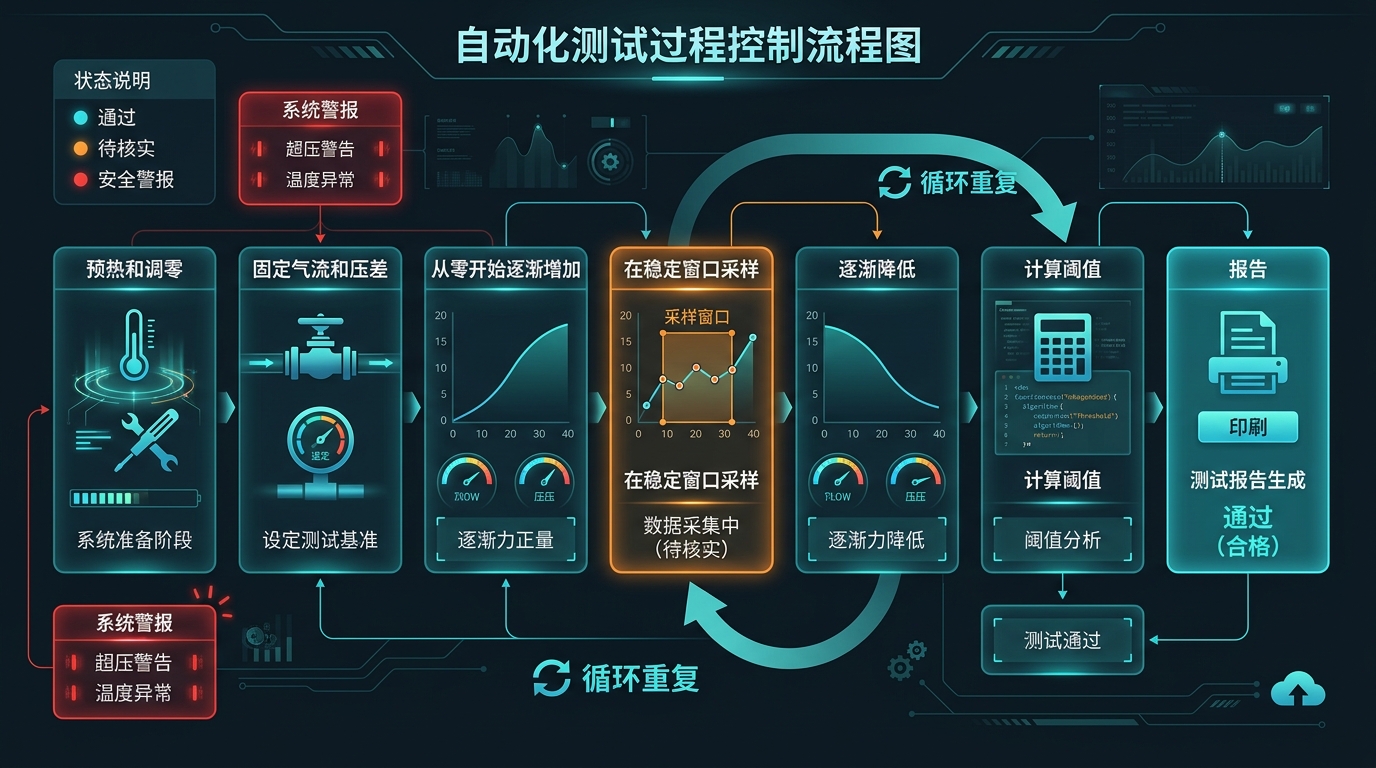

插图位置4：小流量正向与反向阶跃测试流程

按固定步长、固定稳定时间执行升序和降序测试，保留完整原始序列。

5. 软件、硬件与测试条件

6. Python启流阈值分析代码

CSV列为 case_id、direction、command_percent 和 reference_sccm。direction 取 forward 或 reverse。程序按给定参考流量阈值寻找两个方向的最小有效命令，并计算差值。command_percent 可以是设定值百分比；若不是厂家授权的阀驱动量，结果只能称为整机阈值。

python mfc_deadband.py --self-test
python mfc_deadband.py low_flow.csv --flow-threshold 0.05

from __future__ import annotations

import argparse
import csv
import json
import math
from pathlib import Path

def number(value: str, field: str, line: int) -> float:
    try:
        result = float(value)
    except (TypeError, ValueError) as exc:
        raise ValueError(f"invalid {field} at line {line}") from exc
    if not math.isfinite(result):
        raise ValueError(f"non-finite {field} at line {line}")
    return result

def load(path: Path):
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        required = {"case_id", "direction", "command_percent", "reference_sccm"}
        missing = required - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")
        rows = []
        for line, raw in enumerate(reader, start=2):
            direction = raw["direction"].strip().lower()
            if direction not in {"forward", "reverse"}:
                raise ValueError(f"invalid direction at line {line}")
            rows.append({"case_id": raw["case_id"], "direction": direction, "command_percent": number(raw["command_percent"], "command_percent", line), "reference_sccm": number(raw["reference_sccm"], "reference_sccm", line)})
    if not rows:
        raise ValueError("CSV contains no rows")
    return rows

def threshold_for(rows, direction, flow_threshold):
    commands = [row["command_percent"] for row in rows if row["direction"] == direction and row["reference_sccm"] >= flow_threshold]
    if not commands:
        raise ValueError(f"no {direction} point reaches flow threshold")
    return min(commands)

def analyze(rows, flow_threshold):
    forward = threshold_for(rows, "forward", flow_threshold)
    reverse = threshold_for(rows, "reverse", flow_threshold)
    return {"flow_threshold_sccm": flow_threshold, "forward_onset_percent": forward, "reverse_onset_percent": reverse, "direction_difference_percent_point": abs(forward - reverse)}

def self_test():
    rows = [
        {"case_id": "F0", "direction": "forward", "command_percent": 0.0, "reference_sccm": 0.00},
        {"case_id": "F1", "direction": "forward", "command_percent": 1.0, "reference_sccm": 0.02},
        {"case_id": "F2", "direction": "forward", "command_percent": 2.0, "reference_sccm": 0.10},
        {"case_id": "R2", "direction": "reverse", "command_percent": 2.0, "reference_sccm": 0.14},
        {"case_id": "R1", "direction": "reverse", "command_percent": 1.0, "reference_sccm": 0.08},
        {"case_id": "R0", "direction": "reverse", "command_percent": 0.0, "reference_sccm": 0.00},
    ]
    result = analyze(rows, 0.05)
    assert result["forward_onset_percent"] == 2.0
    assert result["reverse_onset_percent"] == 1.0
    assert result["direction_difference_percent_point"] == 1.0
    print("SELF_TEST_OK")
    print(json.dumps(result, ensure_ascii=False, indent=2))

def main():
    parser = argparse.ArgumentParser(description="Analyze MFC low-flow onset thresholds")
    parser.add_argument("csv_path", nargs="?", type=Path)
    parser.add_argument("--flow-threshold", type=float, default=0.05)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()
    if args.flow_threshold <= 0:
        parser.error("flow threshold must be positive")
    if args.self_test:
        self_test()
    elif args.csv_path is None:
        parser.error("csv_path is required")
    else:
        print(json.dumps(analyze(load(args.csv_path), args.flow_threshold), ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

该代码不控制真实MFC，不识别阀机械结构，也不提供通用合格阈值。正式结论必须结合参考仪器噪声、重复循环和厂家诊断定义。

7. 教学结果怎么解释

自检设定参考流量检测阈值为0.05 sccm。构造数据中，正向首次超过阈值的命令为2%，反向最小有效命令为1%，方向差为1个百分点。这只是验证程序逻辑的教学数据。

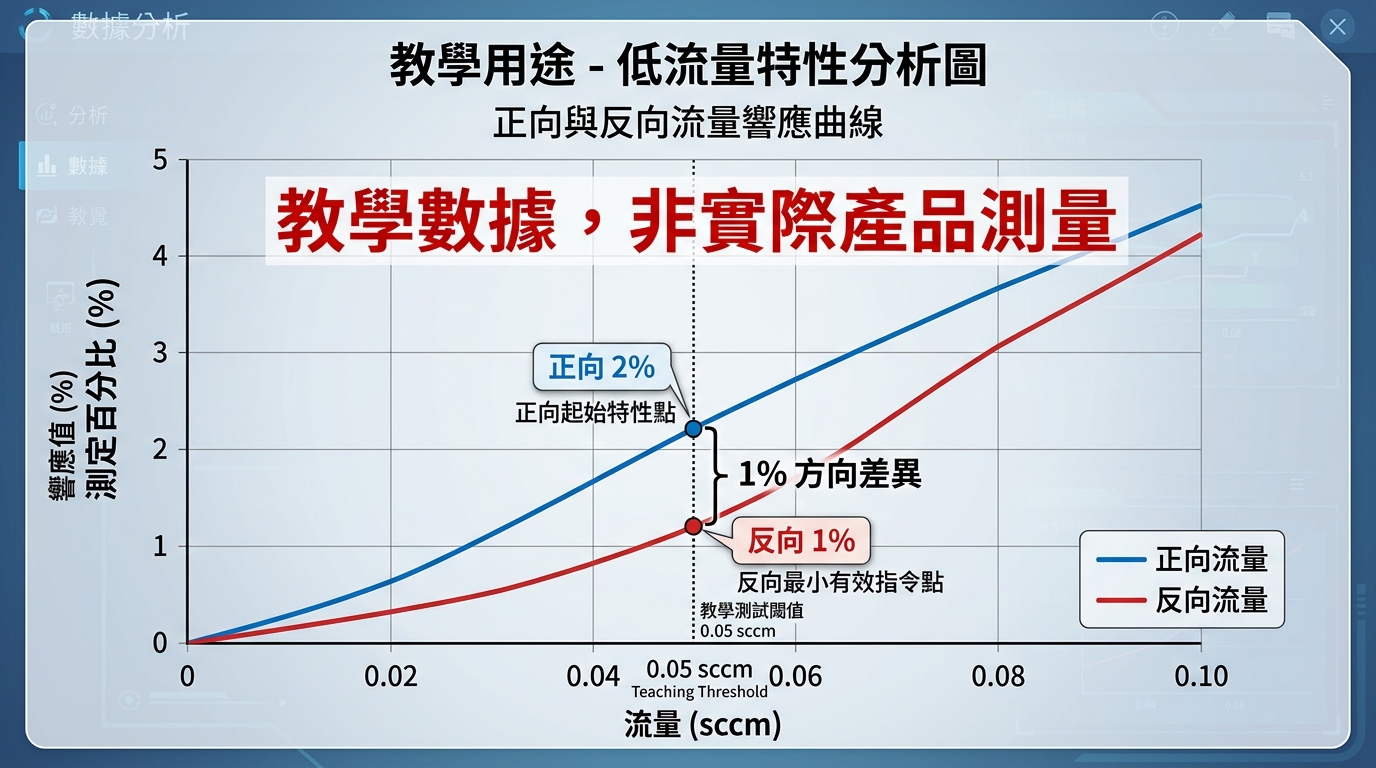

在正反向曲线上标出检测阈值、启流点、回落点和方向差，注明教学数据。

8. 排查顺序

1. 先验证参考流量计零点、噪声底和状态换算。
2. 确认入口压力、出口背压和供气能力在整个阶跃过程中稳定。
3. 检查MFC是否启用了零切、最小设定值、滤波或低流量限幅。
4. 比较MFC反馈与独立参考流量，区分测量显示和真实流量。
5. 若有阀驱动诊断量，比较驱动变化与参考流量变化。
6. 重复正反向循环，观察阈值是否稳定，避免用单次结果定性。

9. 常见问题

9.1 MFC设定为零仍有反馈，是死区吗

不一定。可能是零点偏置、通信残值、压力平衡过程或真实泄漏，应先完成零点和关断泄漏排查。

9.2 启流阈值等于最小可控流量吗

不等于。启流阈值只表示首次可检测流量，最小可控流量还要求稳定性、误差和重复性满足定义。

9.3 为什么要使用独立参考流量

MFC内部反馈和控制算法属于同一闭环，独立参考可以判断实际流量是否随设定值变化。

9.4 正向和反向阈值不同一定是阀摩擦吗

不一定。控制器状态、传感器滤波、压力变化、气路容积和阀结构都可能造成方向差。

9.5 阶跃步长越小越好吗

步长应与参考仪器噪声和目标分辨能力匹配。过小步长可能全部落入噪声，过大则无法定位阈值。

9.6 可以用MFC反馈值代替参考流量吗

只能用于内部趋势观察，不能独立验证真实流量死区，因为反馈值可能经过零切、滤波或标定算法。

9.7 本文1个百分点方向差代表什么

它是构造数据在特定检测阈值下的计算结果，不是控制阀规格，也不是任何产品实测数据。

9.8 测出整机死区后如何判断是否合格

需要依据具体型号规格、应用允许误差、参考仪器能力和批准的验收方法，本文不提供通用合格阈值。

10. 结论

MFC控制阀死区排查应从整机低流量表现开始：固定气体和压差，执行正反向小流量阶跃，用独立参考流量识别启流阈值和回落阈值。只有在获取阀驱动或阀位诊断后，才有条件进一步讨论阀执行机构本身的死区。

本文代码、阈值和曲线说明均为教学示例，不代表鸿芯微控或其他具体产品的实测性能。发布具体指标前必须补齐型号、气体、压力、参考仪器、采样率、循环次数、统计方法和原始记录。
