ZYNQ板卡Linux系统FPGA固件升级，不需移植u-boot源码的详细配置

原创 已于 2024-04-29 14:26:24 修改 · 1.4k 阅读 · 18
于 2024-04-29 14:20:33 首次发布
本文介绍了如何在ZYNQ板卡上进行Linux系统的FPGA固件升级，无需移植u-boot源码。通过烧写BOOT.BIN文件，配置u-boot环境变量，实现FPGA程序在Linux内核启动前自动加载运行，简化了更新固件的流程。

一、烧写分离bit文件后的BOOT.BIN

前篇我们已经把不包含bit文件的BOOT.BIN烧写到Flash中，bit自动加载配置前一定要先烧写BOOT.BIN，因为有的包含bit文件的BOOT.BIN比较大，所占区域已经与bootenv有交叉，一旦配置保存了环境变量，u-boot就运行不起来了。

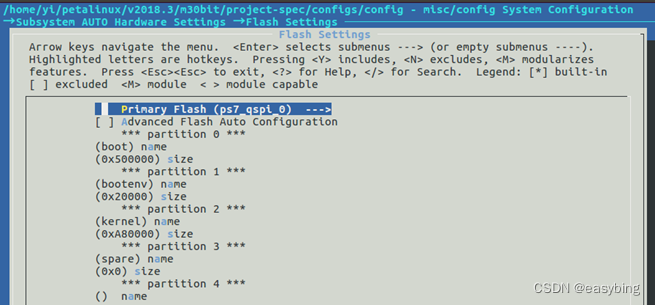

如图是petalinux的默认Flash分区，boot分区是存放BOOT.BIN的，大小0x500000，查看一下BOOT.BIN文件大小，6550352Bytes（0x63F350），这样的BOOT.BIN就超出分区大小了。

二、认识u-boot引导Linux启动流程

板卡上电，进入u-boot，输入printenv查看环境变量。

注意到de
