本文详细介绍了STM32F103的通用同步异步收发器USART，包括寄存器配置、库函数使用、编程顺序，并提供了按键发送字符到串口以及STM32F1与F4间串口通信的实例。内容覆盖USART的初始化、中断配置、DMA使能等关键点，适合嵌入式开发人员参考。
学习板：STM32F103ZET6
往期博客：
STM32F103五分钟入门系列（一）跑马灯（库函数+寄存器）+加编程模板+GPIO总结
STM32F103五分钟入门系列（二）GPIO的七大寄存器+GPIOx_LCKR作用和配置
STM32F103五分钟入门系列（三）GPIO的常用库函数使用方法总结+一个网络上的误区
STM32F103五分钟入门系列（四）蜂鸣器实验（库函数+寄存器）
STM32F103五分钟入门系列（五）按键实验（库函数+寄存器）
STM32F103五分钟入门系列（六）时钟框图+相关寄存器总结+系统时钟来源代码(寄存器)
STM32F103五分钟入门系列（七）SystemInit（）函数、SetSysClock()函数
STM32F103五分钟入门系列（八）SysTick滴答定时器+SysTick中断实现跑马灯
STM32F103五分钟入门系列（九）延时函数（自己重写的底层）（上限：477218ms和477218588us）
STM32F103五分钟入门系列（十）NVIC中断优先级管理
STM32F103五分钟入门系列（十五）输出比较（PWM输出）+各类测试
STM32F103五分钟入门系列（十六）输入捕获（精雕细琢-.-）
STM32F103（十九）ADC相关的几个实验—内部温度传感器、内部参照电压、光敏传感器
STM32F103（二十三）通用同步异步收发器(USART)
STM32F103（二十五）【完美解决】USART发送、接收float、u16、u32数据
STM32F103（二十六）SPI通信（+两块STM32之间的SPI通信）
通用同步异步收发器
- 一、USART简介
- 二、、USART相关寄存器
- 三、USART相关库函数
-
- 1、USART复位函数USART_DeInit（）
- 2、USART初始化函数USART_Init（）
- 3、结构体初始化函数USART_StructInit（）
- 4、同步模式下时钟配置函数USART_ClockInit（）
- 5、同步模式下初始化时钟配置结构体函数USART_ClockStructInit（）
- 6、USART使能函数USART_Cmd（）
- 7、USART中断配置函数USART_ITConfig（）
- 8、DMA使能函数USART_DMACmd（）
- 9、静默模式下设备地址设置函数USART_SetAddress（）
- 10、静默模式下唤醒方式设置函数USART_WakeUpConfig（）
- 11、设置静默模式函数USART_ReceiverWakeUpCmd（）
- 12、LIN模式下断开符长度设置函数USART_LINBreakDetectLengthConfig（）
- 13、使能LIN模式函数USART_LINCmd（）
- 14、发送数据函数USART_SendData（）
- 15、接收数据函数USART_ReceiveData（）
- 16、发送断开符函数USART_SendBreak（）
- 17、状态获取函数USART_GetFlagStatus（）与USART_GetITStatus（）
- 18、清除标志位函数USART_ClearFlag()与USART_ClearITPendingBit
- 四、USART编程顺序
- 五、例1（发送一个字符到串口）
- 六、例2（STM32F1、F4之间的串口通信）（+一个注意事项）
- 七、例3（对例2的修改）
一、USART简介
USART为通用同步异步收发器，支持同步单向通信和半双工单线通信，也支持LIN(局部互连网)，智能卡协议和IrDA(红外数据组织)SIR ENDEC规范，以及调制解调器(CTS/RTS)操作。

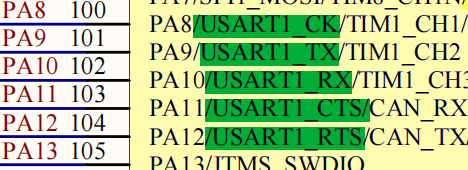

USART双向通信至少需要两个引脚：收数据输入(RX)和发送数据输出(TX)。此外，CK引脚用于同步通信；CTS、RTS用于调制解调。
USART传输数据时，有一个起始位、数据位可通信双方软件约定8位或9位、停止位可设置为0.5或1位或1.5位或2位。
在传输线空闲状态下，TX线为高电平，起始位时，TX为低电平，故可以通过下降沿检测是否开始数据传输（后边还会详述）；停止位时TX处于高电平。
（1）接收数据
外部设备——>串行输入移位寄存器——>输入数据缓冲寄存器——>MCU
（2）发送数据
MCU——>输出数据缓冲器——>串行输出移位寄存器——>外部设备
