labview—XY图的使用

1.效果演示

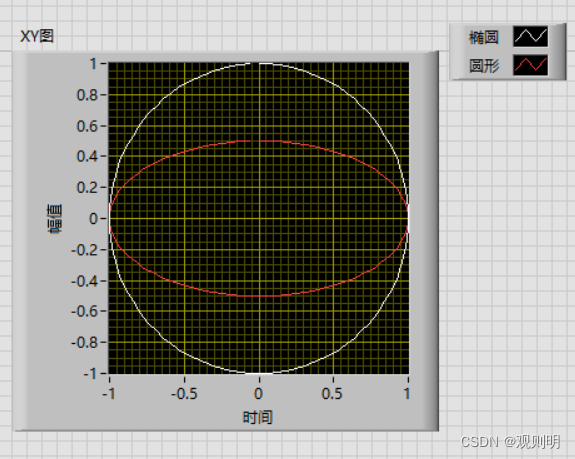

前面板：

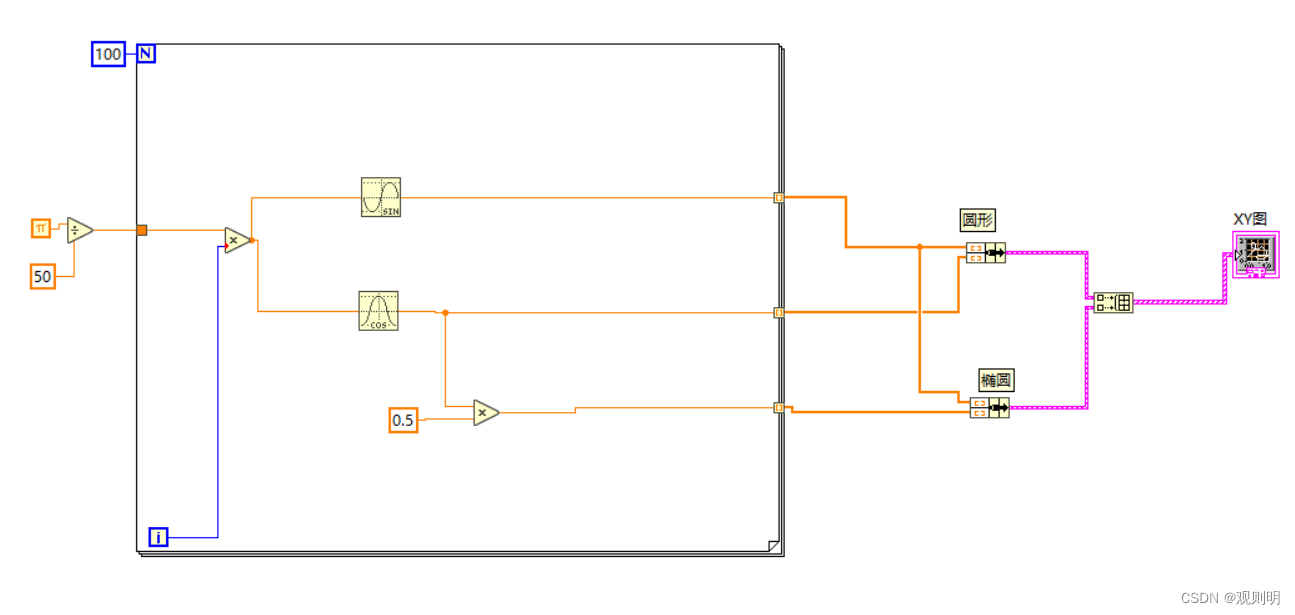

后面板：

2.如何使用

上图的后面板可以看到xy图有很多实现方式，我推荐使用xy数组簇，相对简单一些。
对应上图右下角的单曲线（x数组和y数组）、多曲线（x数组和y数组）。

（1）先仅仅考虑单曲线情况
有两种方式使用xy图：
xy簇数组
xy数组簇
他们的区别是：
（1）xy簇数组，先将x和y打包为簇，for循环后输出簇的数组，连接到xy图。
（2）xy数组簇，将x和y的数组分别输出后，打包为簇，连接到xy图。

（2）如果是多曲线情况呢？
以两个曲线为例
（1）xy簇数组的情况，将两个簇数组分别捆绑，然后创建数组，连接到xy图。
（2）xy数组簇的情况，将两个簇创建数组，连接到xy图。
即，两个数组——捆绑——创建数组

3.实践——在XY图上画圆和椭圆

参考上面的范例，我们以xy数组簇的形式，实现在XY图上画圆和椭圆

这里多条曲线的情况：
也采用数组簇
思路是:数组——捆绑——创建数组。
