USB键盘流量分析，抓取流量与格式详解（CTF）

流量抓取

        本文主要依赖WireShark抓包工具来抓取USB流量。

        关于WireShark的安装包如何下载，以及详细的步骤，这里就不再叙述，前往WireShark的官网去下载即可：Wireshark • Go Deep | Download

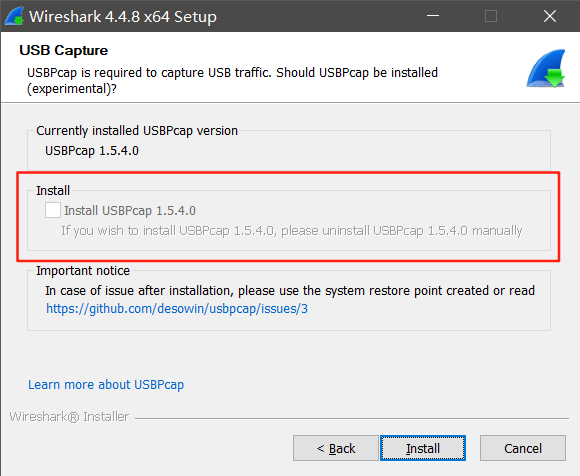

        关键步骤：要想通过WireShark抓取键盘流量，则需要安装USBPcap软件，该软件在安装WireShark时会提示你是否安装。

        (由于我这里安装过了，所以是灰色的无法勾选。)

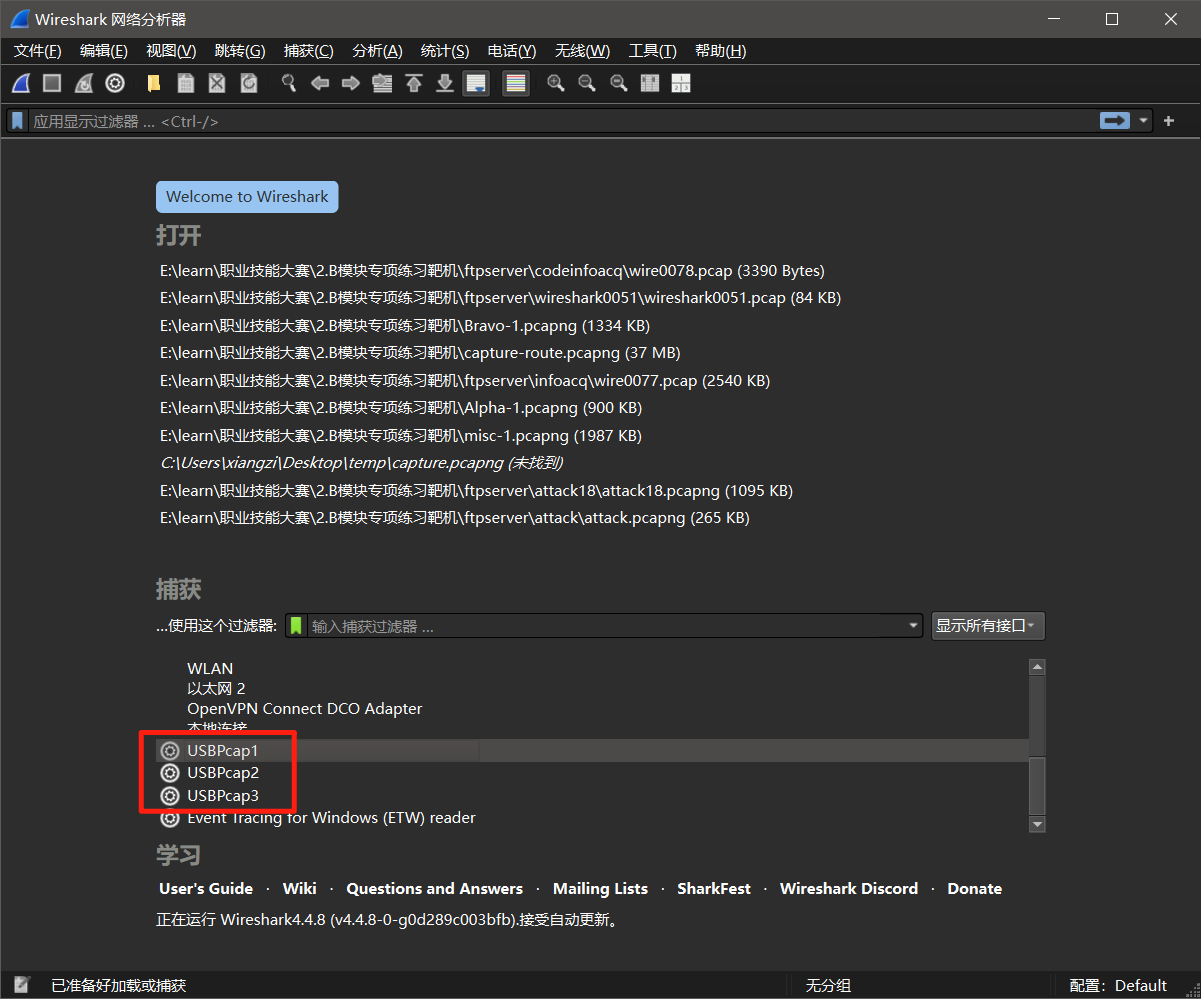

        安装完成后，进入WireShark的主界面，就可以看到USBPacp选项：

        我这边有三个可选项，第二个才是鼠标和键盘的流量，实际情况由自己而定。双击进入抓包界面后即可捕获鼠标与键盘流量，但本文主要讲解键盘流量。

流量分析

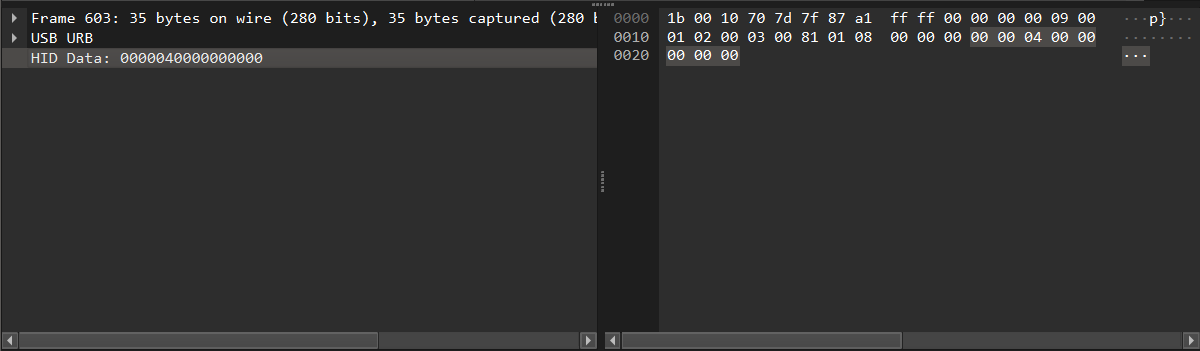

        抓取的键盘流量在WireShark中一般长这样：

        关于数据字段的显示，有的流量可能显示的是HID Data（我自己抓的），有的则可能是Leftover Capture Data（题目给的流量）。但实际上规则都是一样的可能只是版本不同。

        而我们可以看到，数据本身一共有16个数字，每2个数字表示一个字节，而这8个字节(显示为十六进制)，就表示一组键盘数据，其8个字节的含义，如下表所示：

       到此，我们得知，一组键盘流量可以表示一个功能键，和六个普通键（只按下一个键则只会用到一个byte，其余为0x00，如果同时按下两个键就会用到两个byte）。

        但是，为什么byte1为0x20表示右shift？为什么byte3为0x04表示键盘的a键？

        其功能键与键码的对照规则如下：

        首先功能键，要想判断功能键的ID实际对应哪个键，可以看下表：

       （GUI表示Win、Command键）

        也就是说，一个字节共8个bit位，当某个bit位为1时，就表示对应的一个功能键，一共可以表示8个功能键。这张表其实还挺好记的，只要记住顺序为：Ctrl、Shift、Alt、GUI就行，bit位从右往左，依次移位。

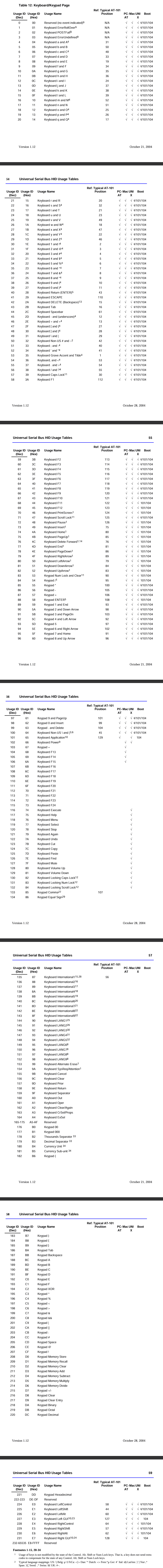

        接下来，是普通键的ID对应表，参考下图：

        至此，我们已经知道USB键盘流量数据的格式了。

流量导出

        当我们得到一个键盘流量pacp包时，想要在WireShark一点点算出来每个数据包按下了哪个键是不现实的。这是我们可以通过导出键盘流量，以便我们通过脚本自动分析。

        这时，就需要使用到工具tshark，一般是WireShark安装时就默认安装的工具，存放在与WireShark同一目录下。

        使用命令如下：tshark -r wire0078.pcap -T fields -e usb.capdata > result.txt

        参数分析:

                -r（read file）：表示要处理的文件。

                -T（format of text output）：表示文本输出格式，默认是text，可选pdml|ps|psml|json|jsonraw|ek|tabs|text|fields|?，我们使用的是fields，表示导出的是字段。

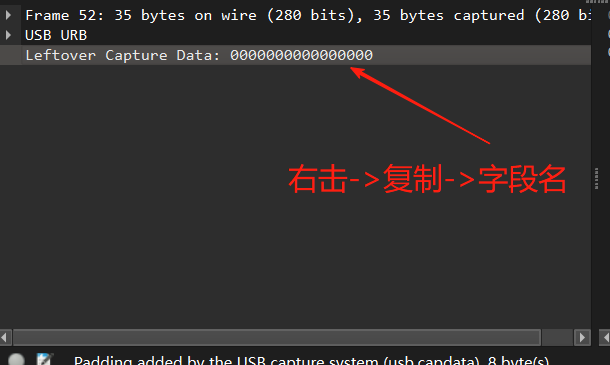

                -e：表示指定一个字段，当-T被指定为fields时，这个usb.capdata根据自己数据包里的字段名而定，注意不是显示的名字，而是内部名字。

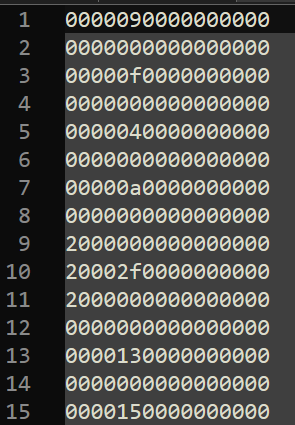

        这时导出的数据就如下图所示：

        然后就可以根据这些数据编写脚本，去快速处理了！

                                ​​​
