用树莓派获取传感器数据通过Onenet云平台（物模型）传输至微信小程序（上）

原创已于 2024-12-21 19:32:38 修改 · 6.6k 阅读

109

124 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

于 2024-03-17 21:33:16 首次发布

前言

为了传输传感器数据，在网上找了很多方法，但都因为各种各样的问题最终没能成功实现。最终找到这个既简单，又方便实现的方法。步骤有点多，希望大家可以跟着教程，一步步耐心的做下去，愿大家都能成功实现数据传输。代码放在最后啦，下面开始我的教程。

一、创建Onenet账号

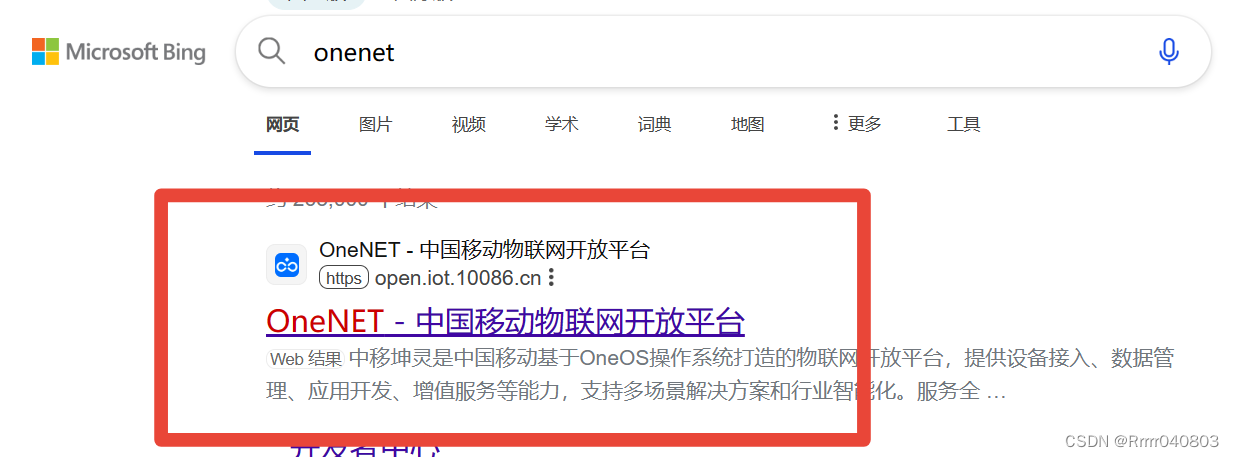

1.在浏览器里搜索“onenet",第一个就是

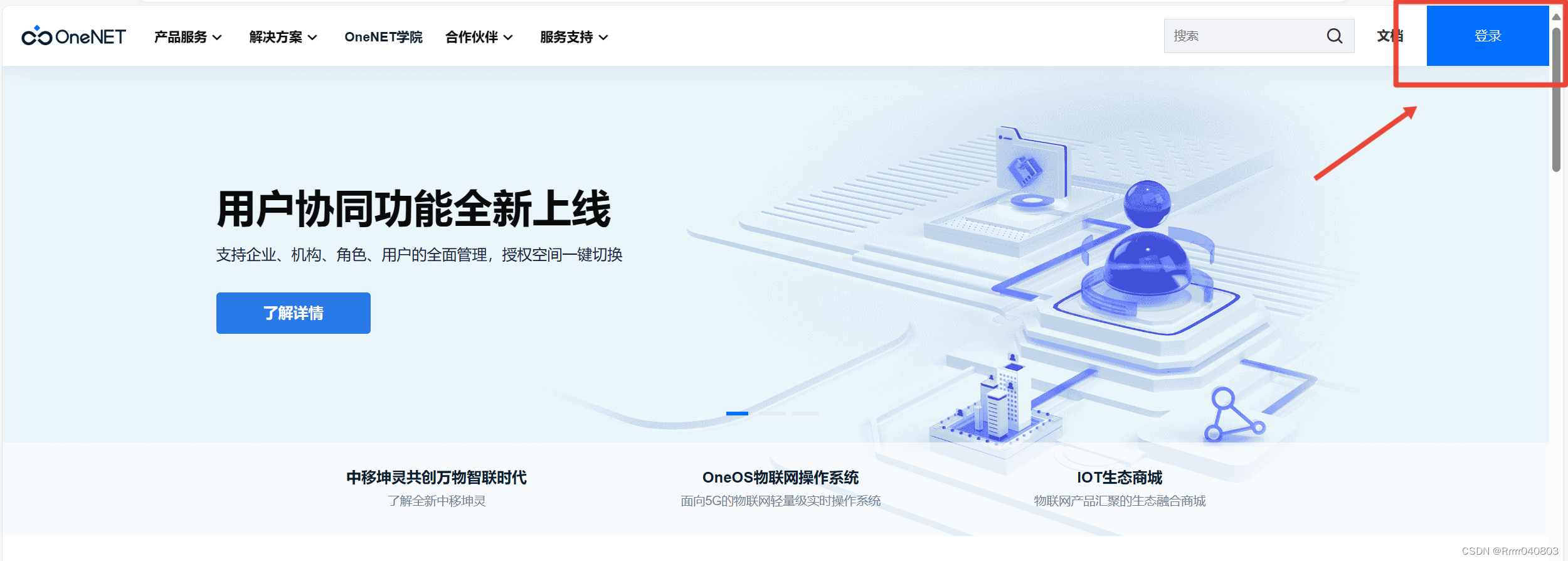

2.进入后点击右上角登录，第一次登陆的需要注册账号

二、创建产品

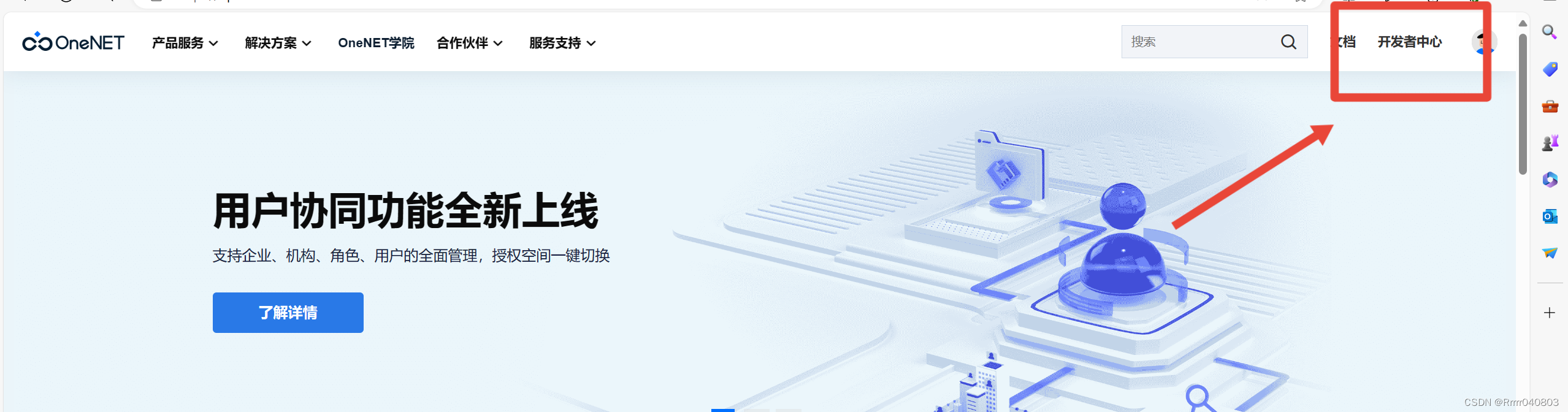

1.登陆后点击右上角的开发者中心

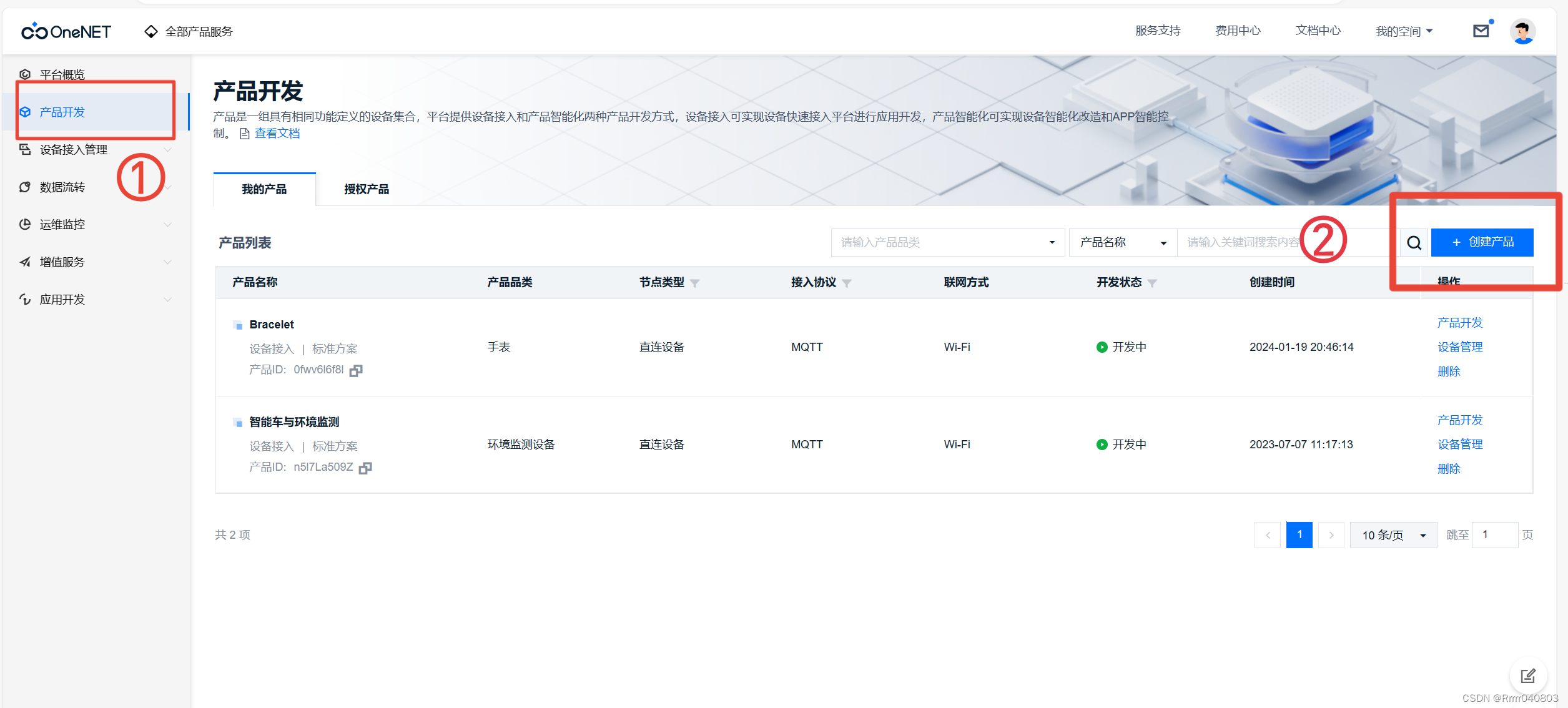

2.先点击产品开发，再点击创建产品

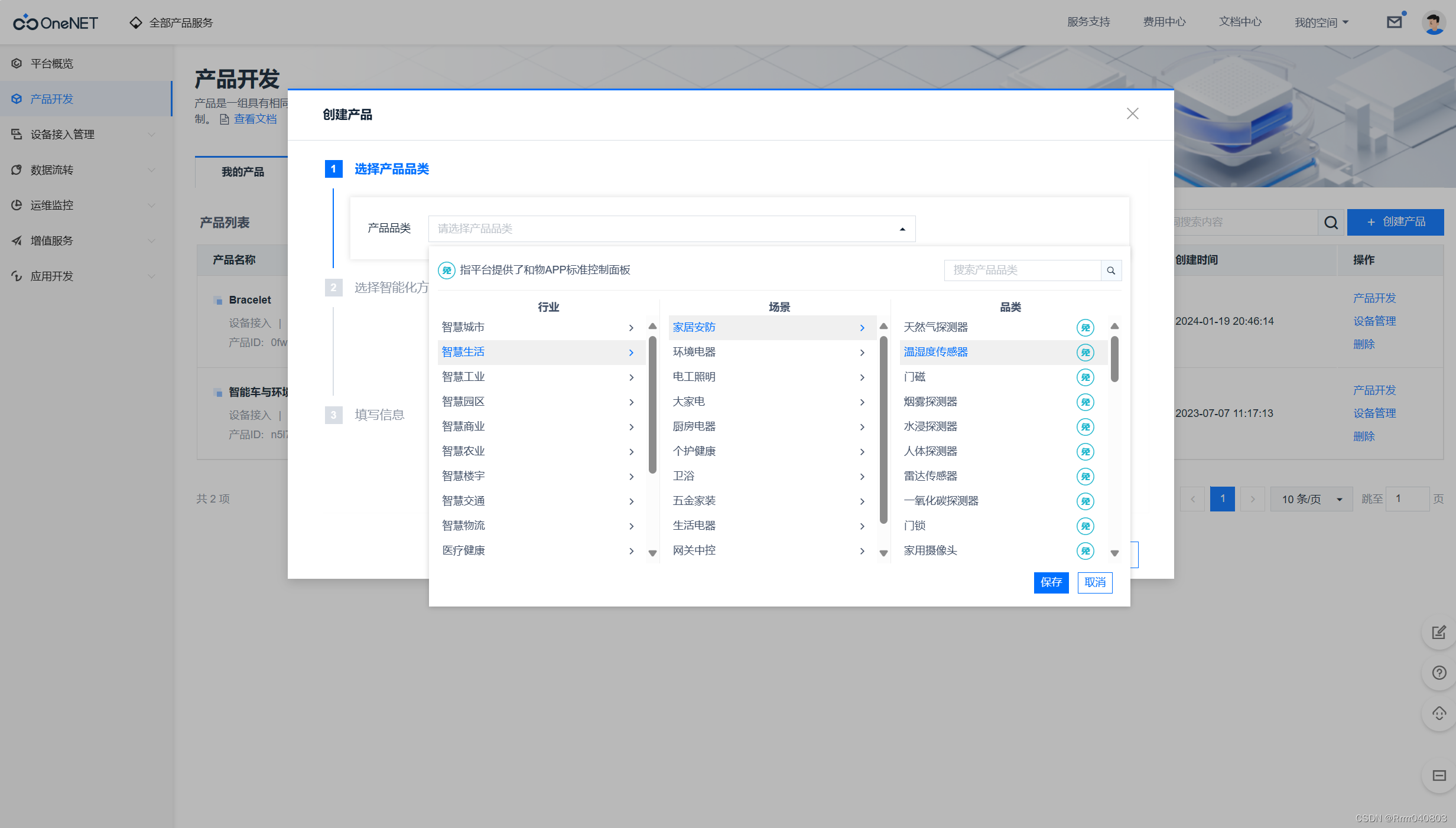

3.这里产品品类可以随便选，不影响功能

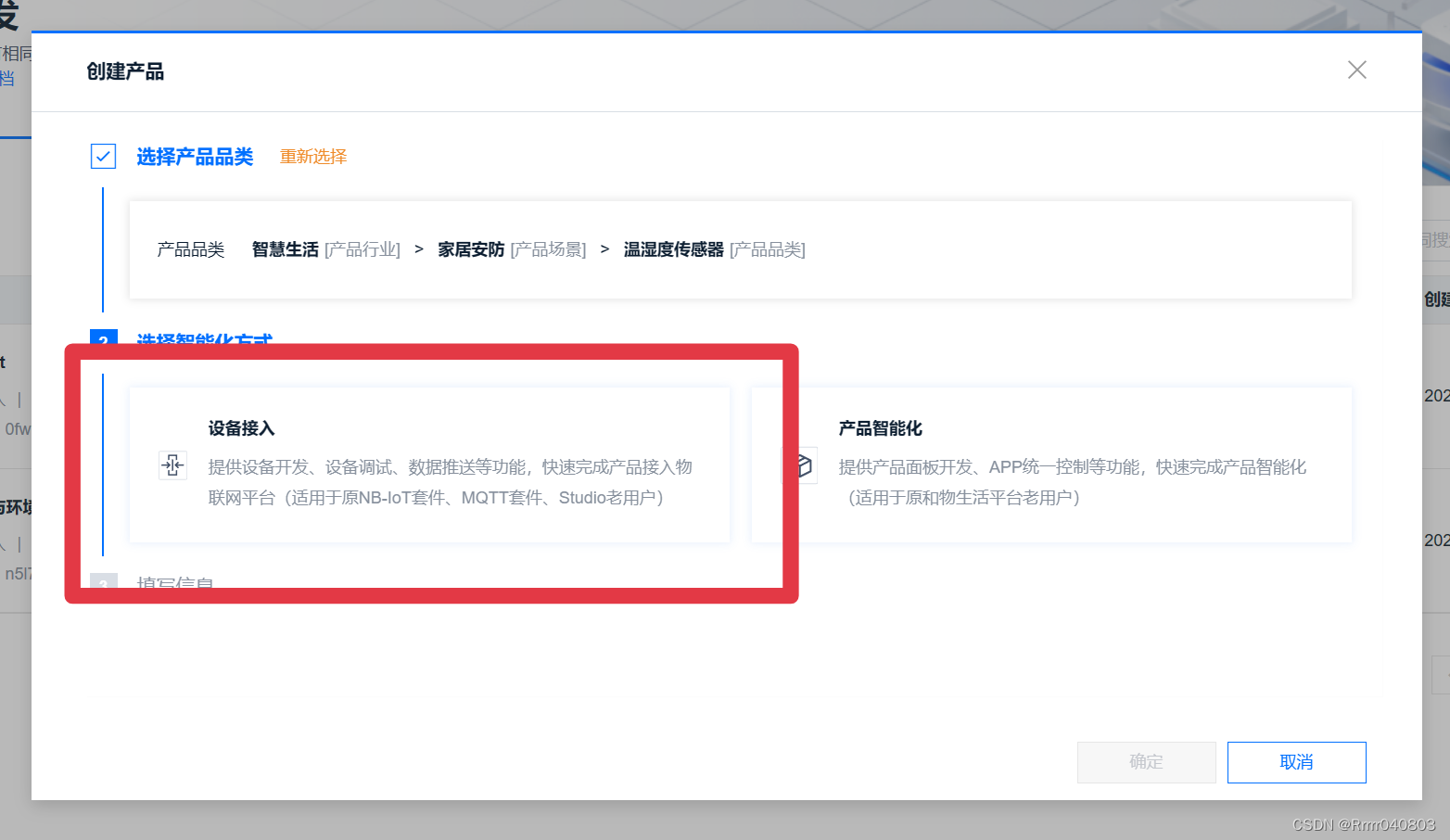

4.选择设备接入

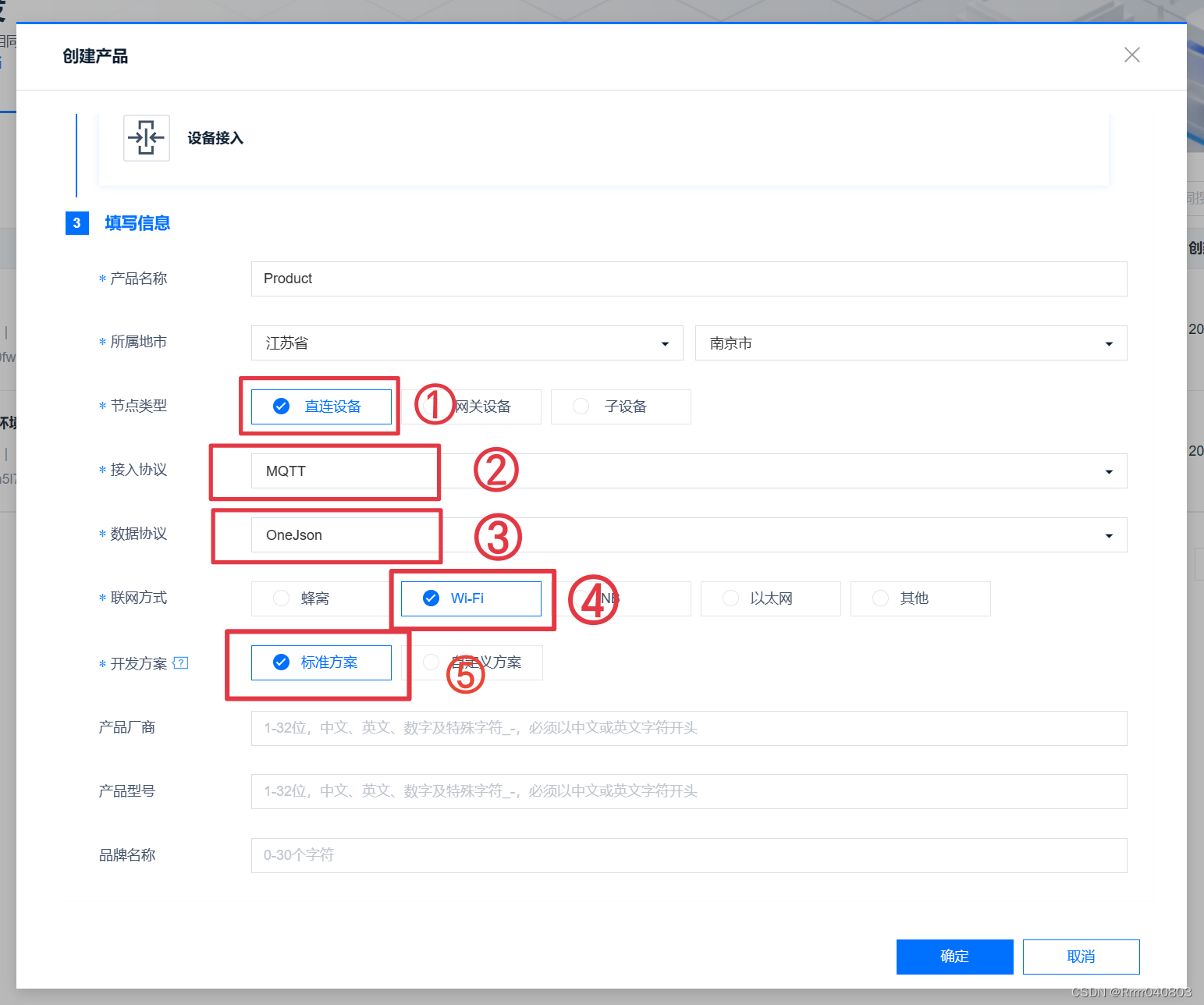

5.用红色框起来的五个地方要和我一样，其他地方根据自己情况填

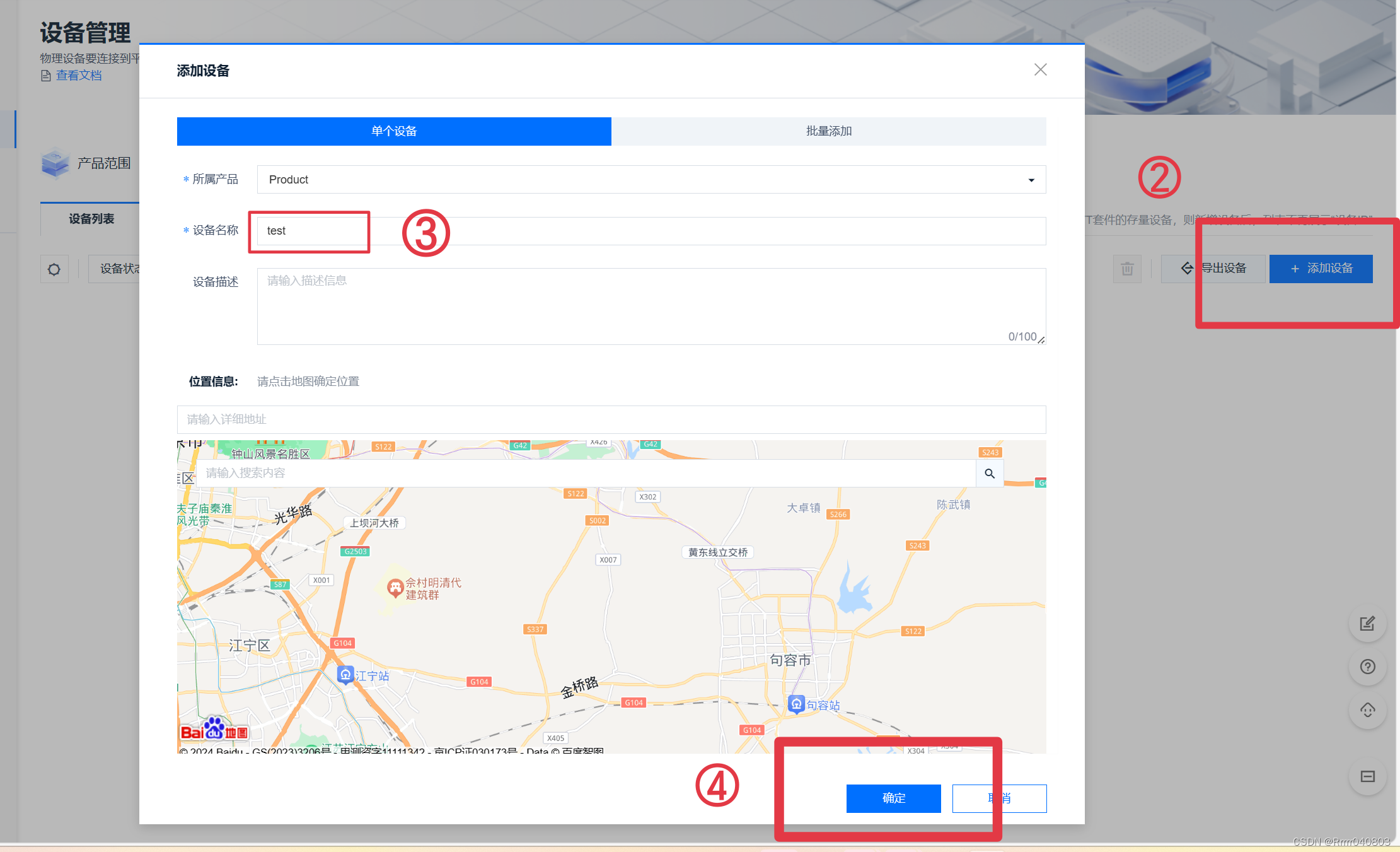

6.按确定后，产品就创建成功了，下面添加设备

这样设备就添加成功了

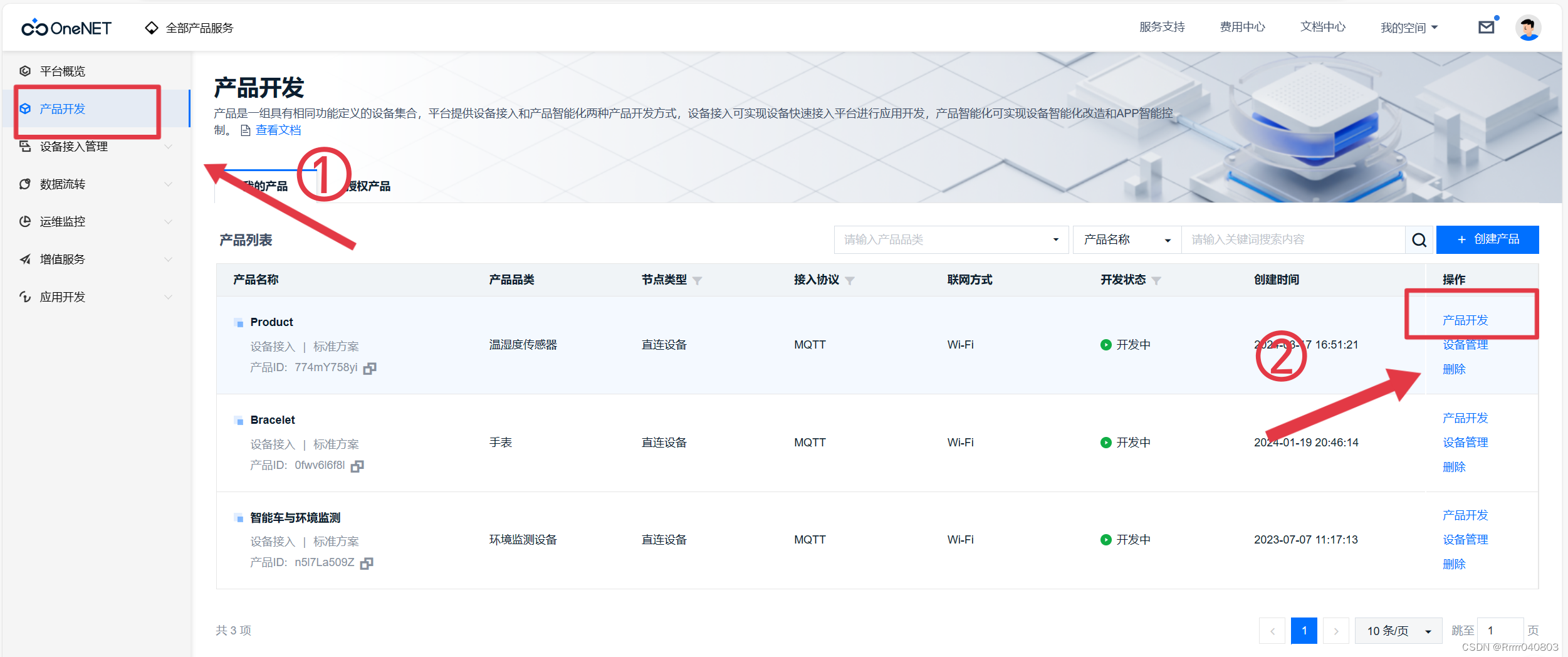

7.回到产品开发

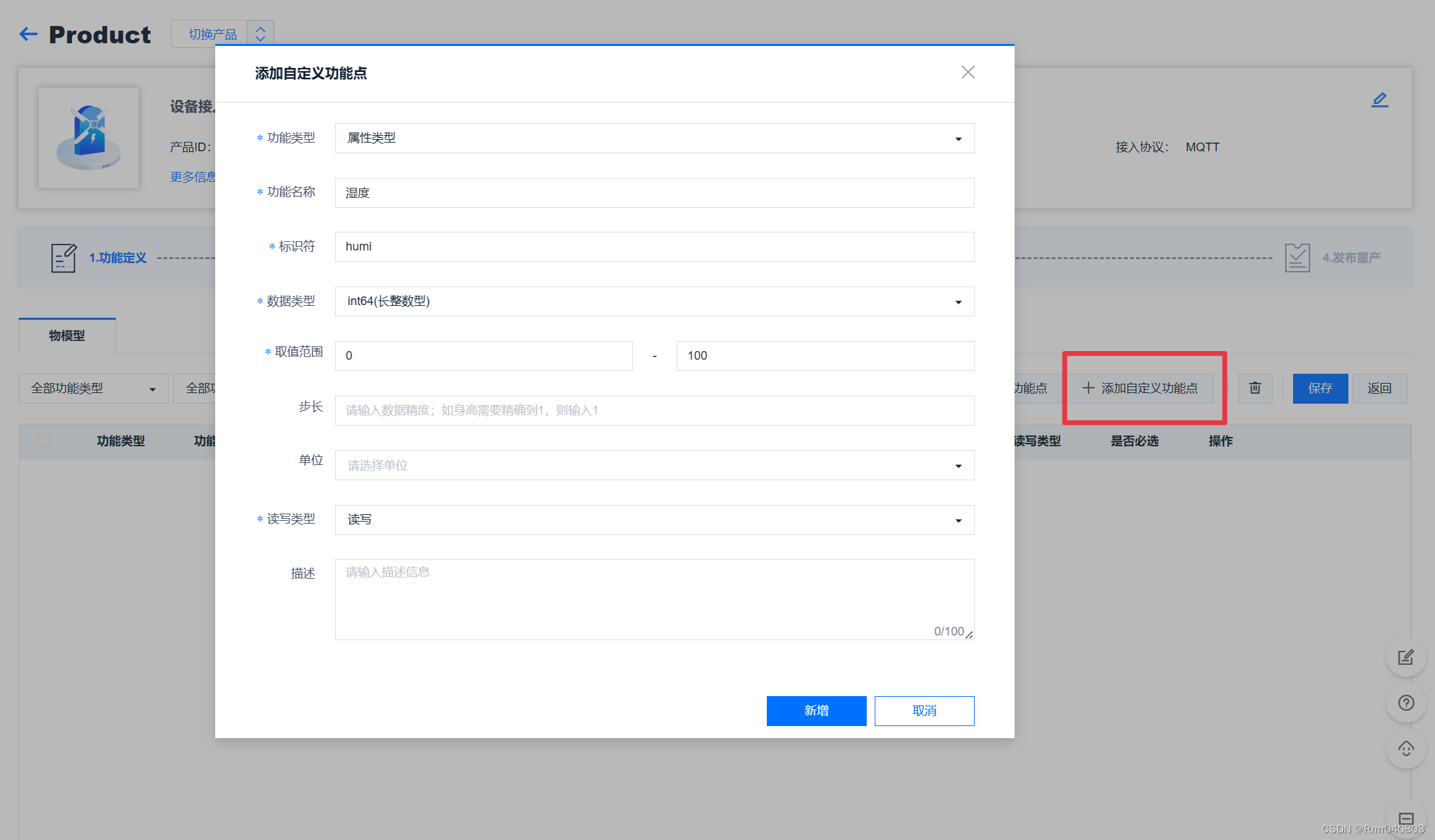

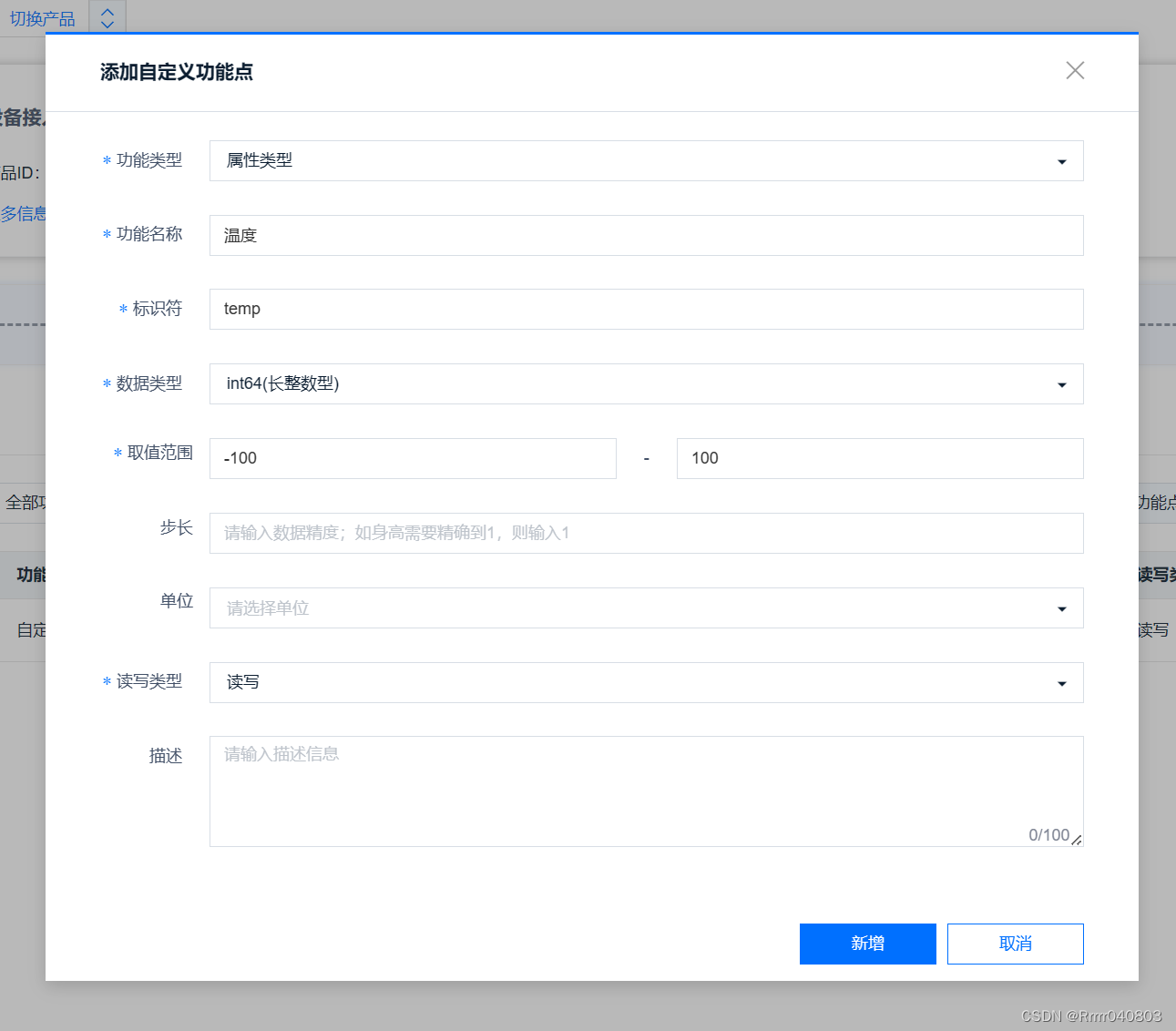

8.点击右边的“设置物模型”，然后点击“添加自定义功能点”，以温湿度为例

（我这边把原本自带的功能点都删掉了，大家可以根据自己的实际需要增删）

三、生成SDK

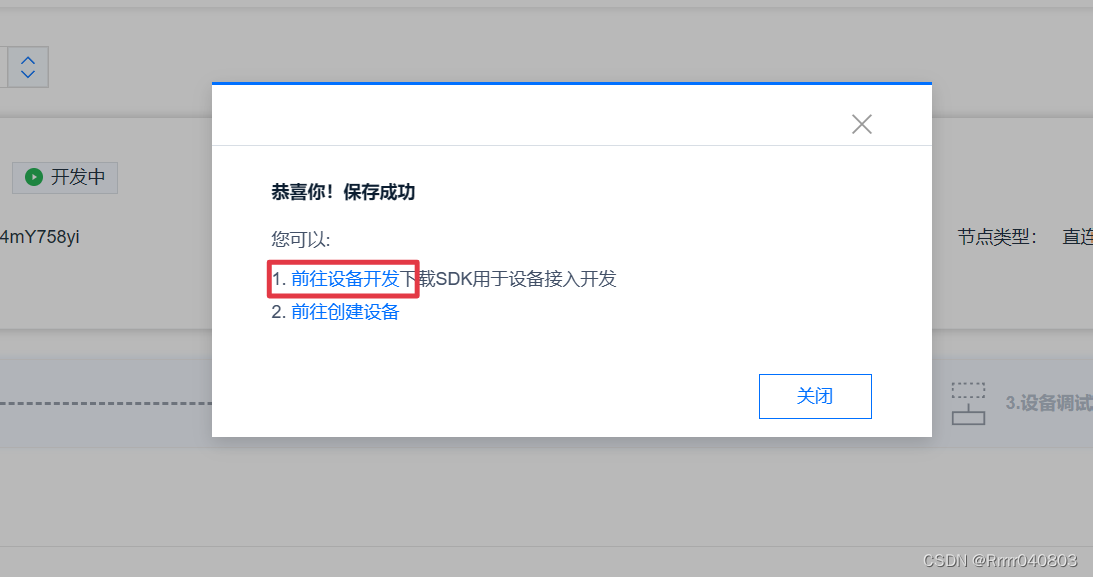

1.点击新增后，按“保存”，会跳出如下页面，点击“前往设备开发”

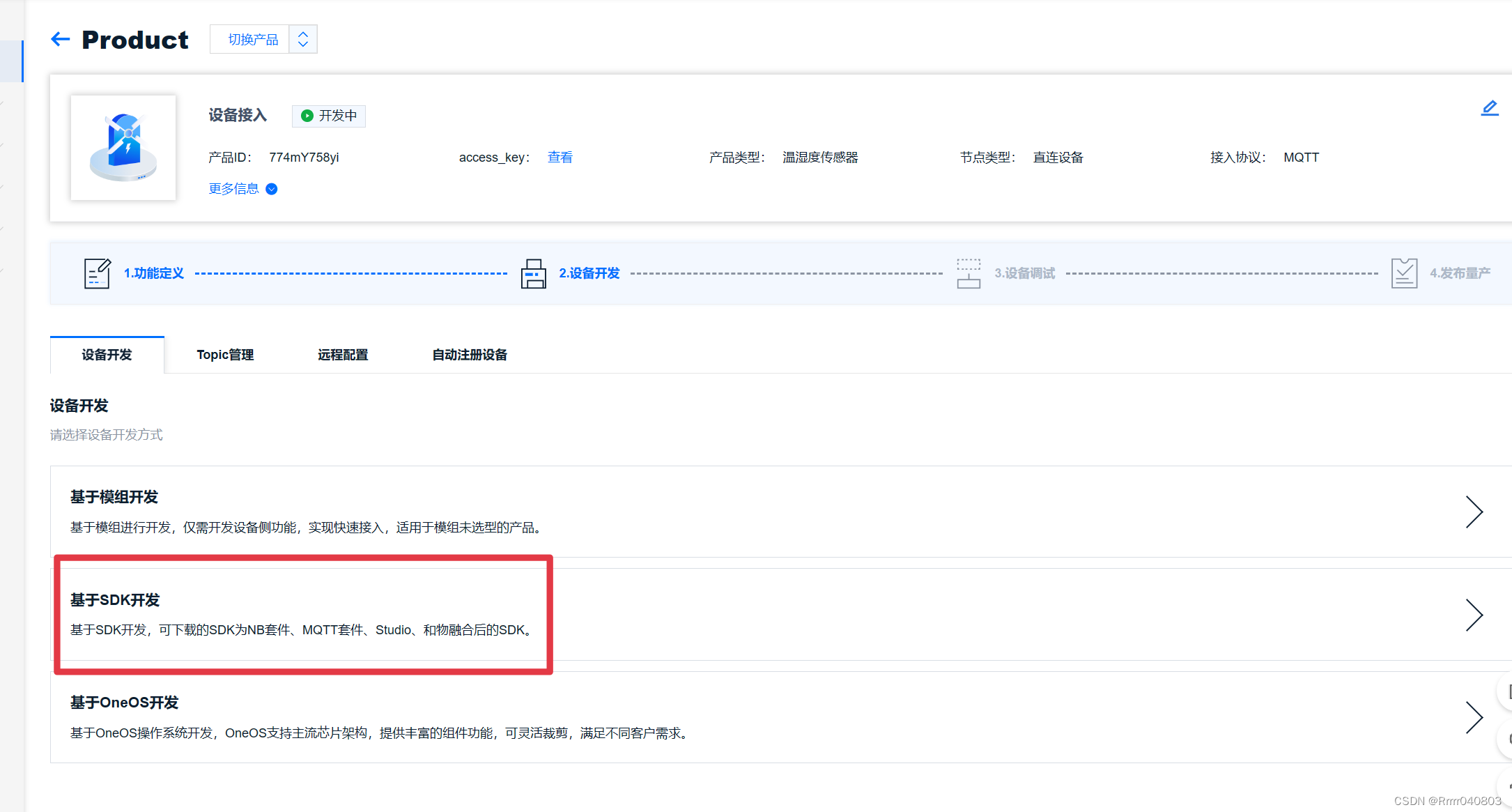

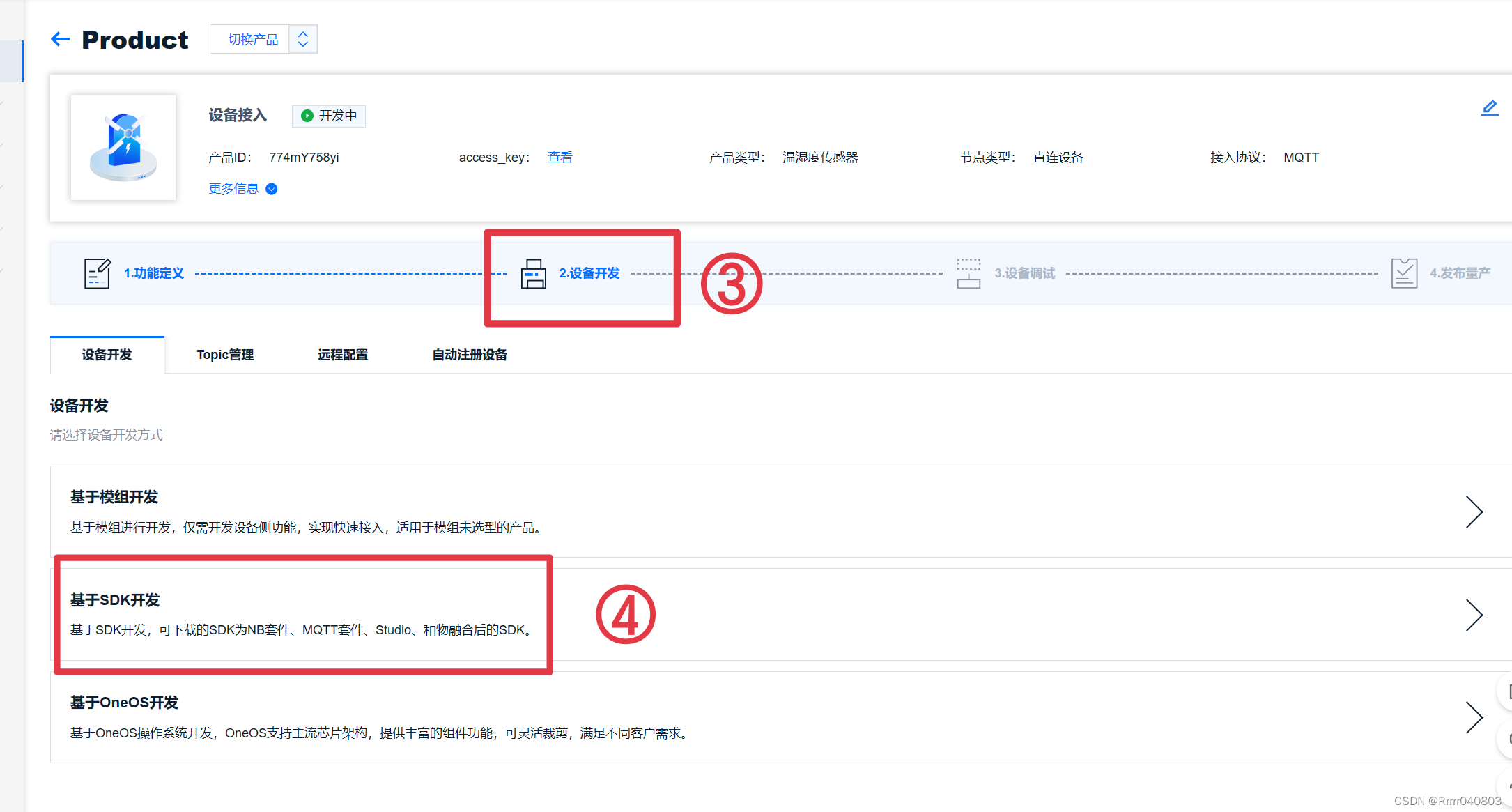

2.点击“基于SDK开发”

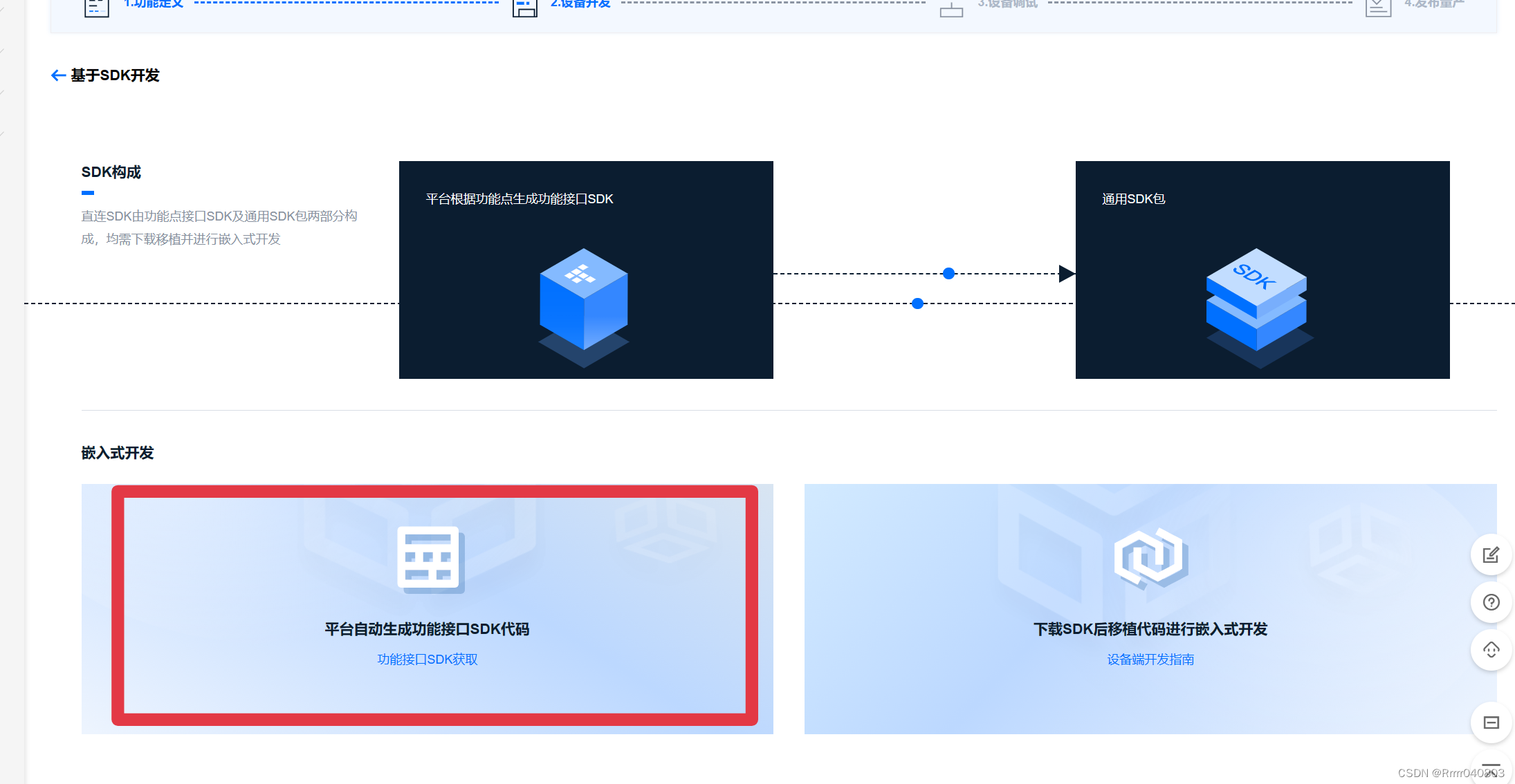

3.点击“功能接口SDK获取”后，将自动生成并下载SDK

用户在平台端获取的设备SDK中，已包括平台根据设备所属产品的物模型自动生成的tm_user.c和tm_user.h文件（修改物模型后，会重新生成tm_user文件，需要重新获取新的SDK）！！！

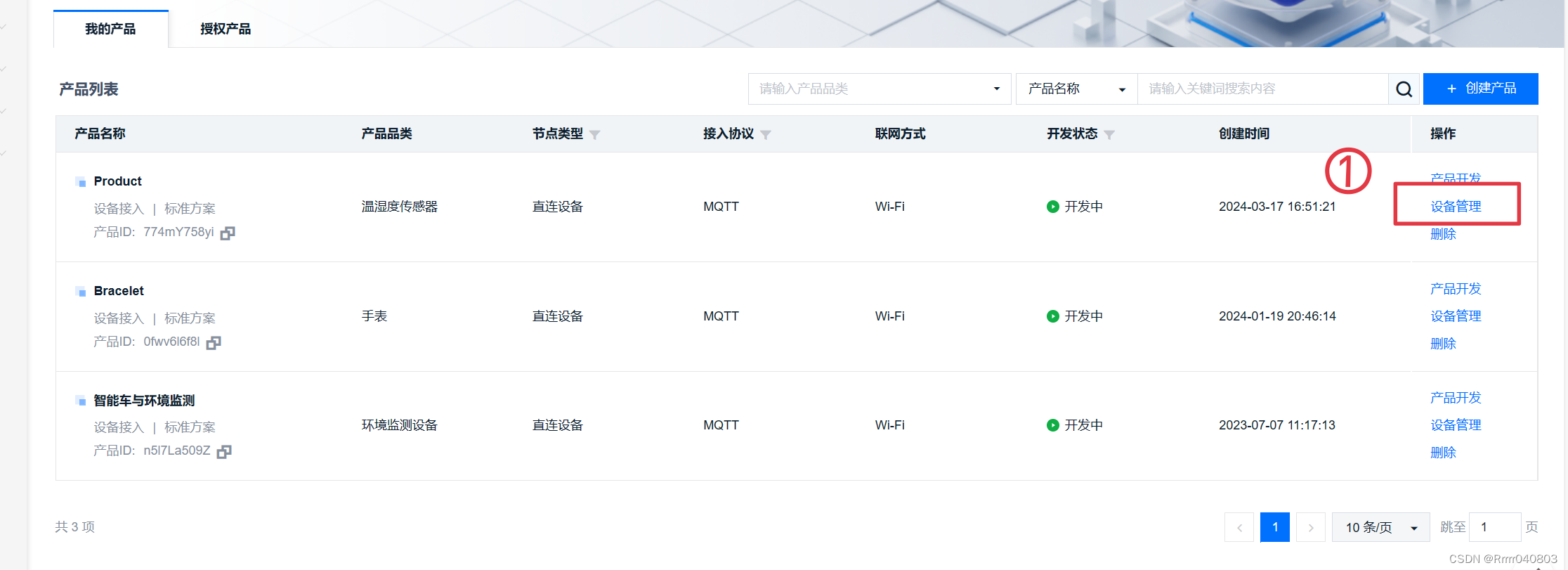

4.如果在前面不小心将“前往设备开发”关掉，可以通过如下方式生成SDK

四、上传SDK至树莓派

1.下载好SDK后，将SDK传到树莓派上，这里给大家分享一个快速将电脑文件传给树莓派的方法

链接：https://pan.baidu.com/s/1j70vzNti_w7bxCOxp48HAg
提取码：mxkc

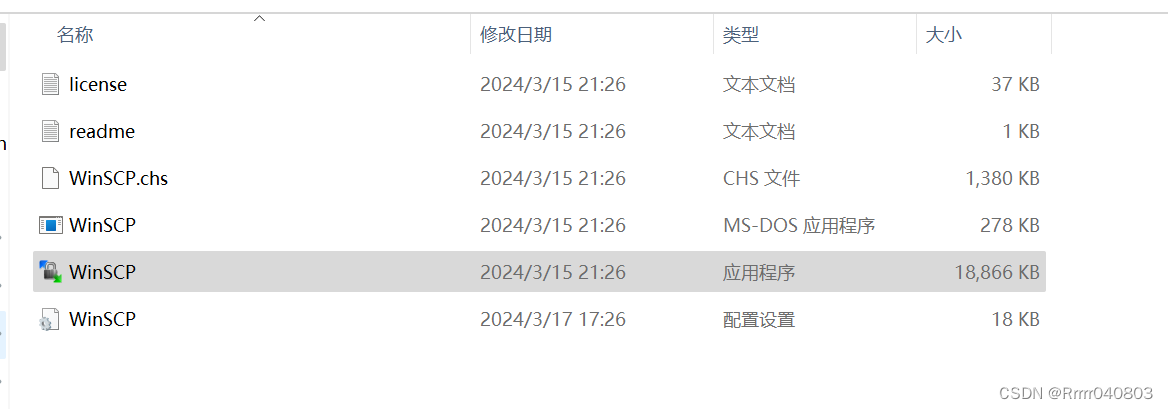

点击WinSCP应用程序

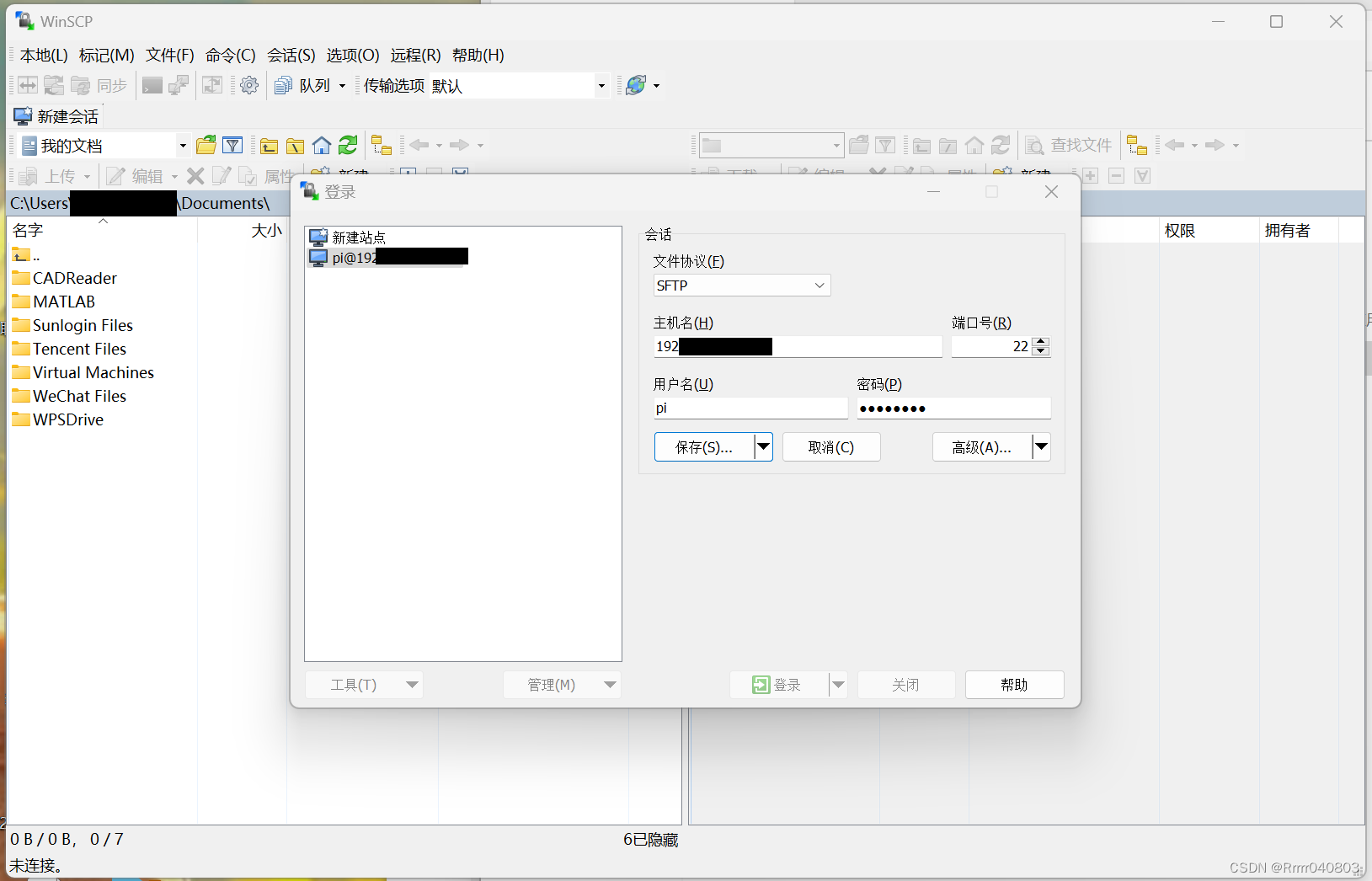

2.点击“编辑”，输入自己的IP，用户名和密码，然后点“登陆”

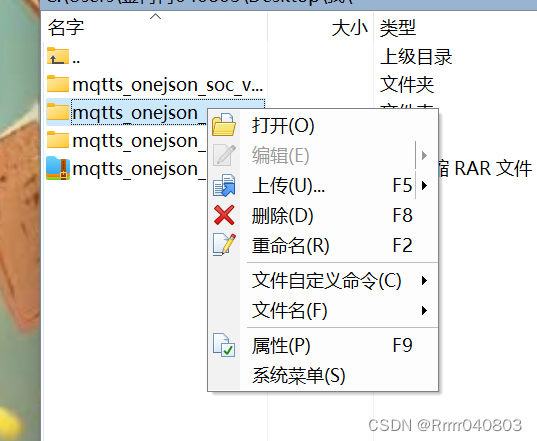

3.选择要上传的文件，右击点“上传”，这样文件将上传到树莓派中

五、修改SDK

1.用VNC打开树莓派

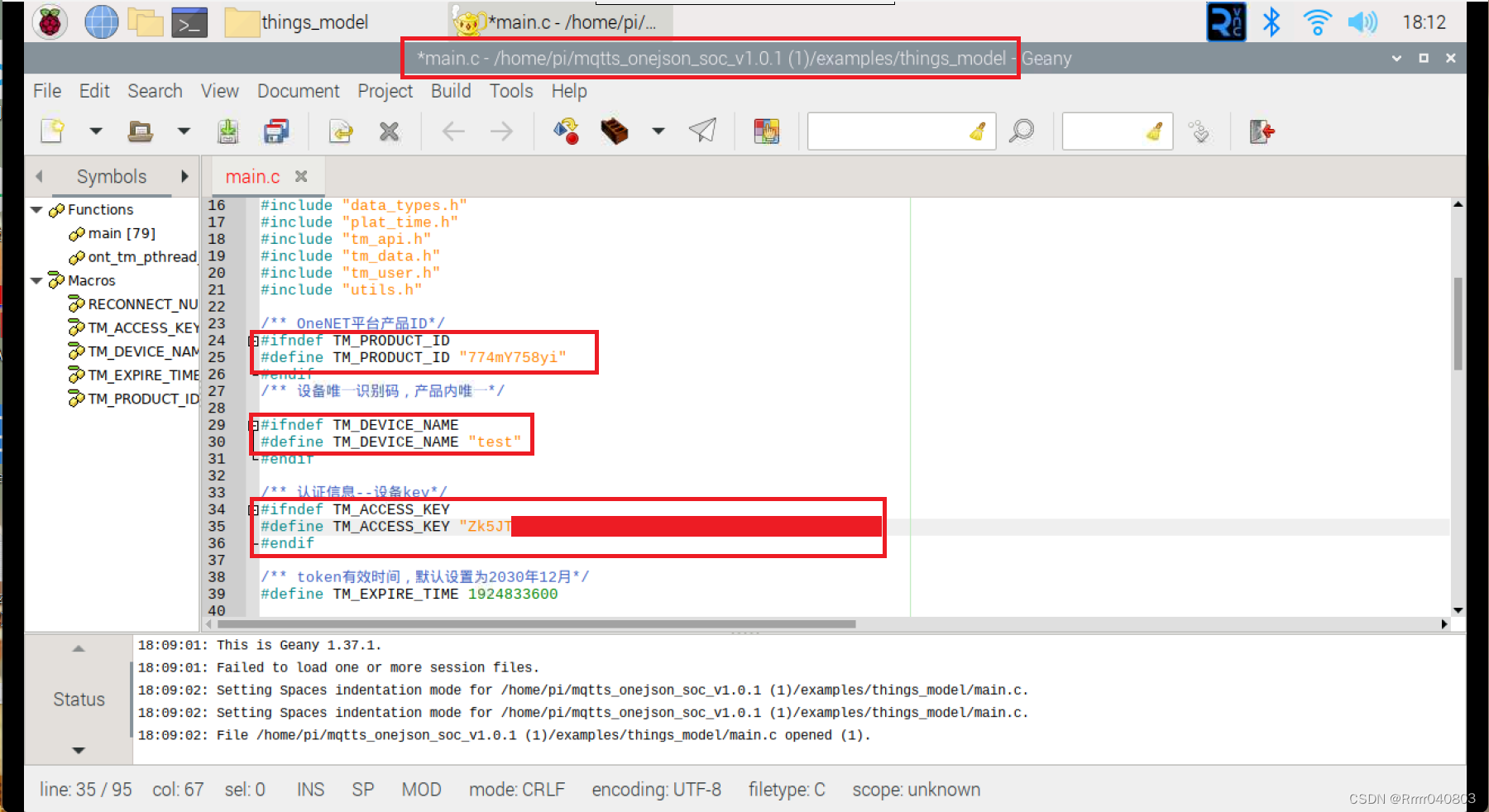

2.打开“main.c”文件，路径用红色框起来了

将自己的“TM_PRODUCT_ID”、“TM_DEVICE_NAME”、“TM_ACCESS_KEY”填入

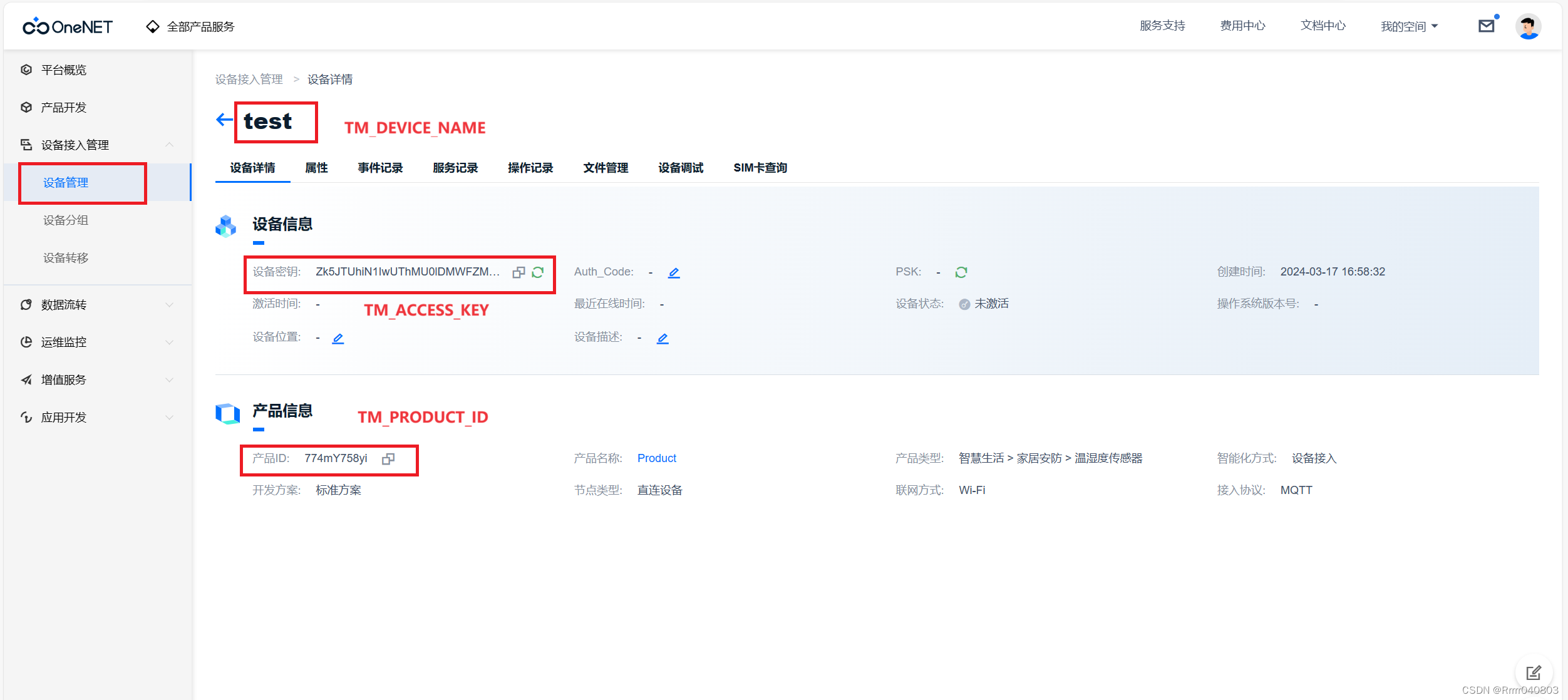

3.在设备管理->设备详情中可以查看，对应代码中的信息我都标在旁边了

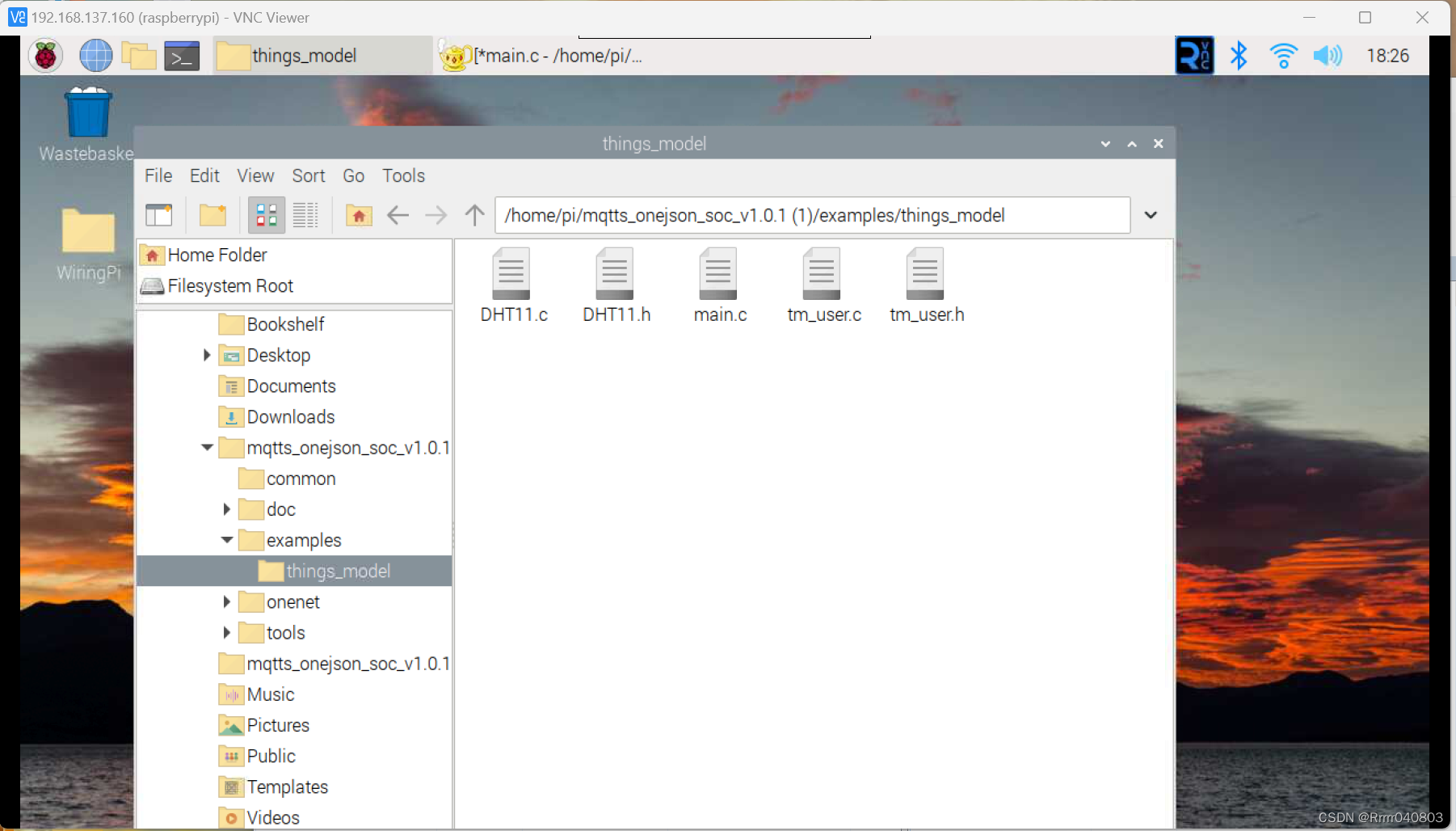

4.将获取传感器的代码放在和“main.c"一个文件夹里面，这里以DHT11温湿度传感器为例

DHT11.C

这里添加了”WiringPi"库，后面会教如何安装

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include "DHT11.h"
#include <stdint.h>

// 其他代码...

typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;

#define HIGH_TIME 32

int pinNumber = 29;  //use gpio1 to read data
uint32 databuf;
uint64_t humi, temp;

void updateTemperatureAndHumidity() {
    if (readSensorData()) {
        humi= (databuf >> 24) & 0xff;
        temp= (databuf >> 8) & 0xff;
        printf("humi=%lld\n",humi);
        printf("temp=%lld\n",temp);
    } else {
        humi = 0;
        temp = 0;
                printf("humi=%lld\n",humi);
        printf("temp=%lld\n",temp);
    }
}

uint8 readSensorData(void)
{
    uint8 crc;
    uint8 i;

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 0); // output a high level
    delay(25);
    digitalWrite(pinNumber, 1); // output a low level
    pinMode(pinNumber, INPUT); // set mode to input
    pullUpDnControl(pinNumber, PUD_UP);

    delayMicroseconds(27);
    if (digitalRead(pinNumber) == 0) //SENSOR ANS
    {
        while (!digitalRead(pinNumber)); //wait to high

        for (i = 0; i < 32; i++)
        {
            while (digitalRead(pinNumber)); //data clock start
            while (!digitalRead(pinNumber)); //data start
            delayMicroseconds(HIGH_TIME);
            databuf *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                databuf++;
            }
        }

        for (i = 0; i < 8; i++)
        {
            while (digitalRead(pinNumber)); //data clock start
            while (!digitalRead(pinNumber)); //data start
            delayMicroseconds(HIGH_TIME);
            crc *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                crc++;
            }
        }
        return 1;
    }
    else
    {
        return 0;
    }
}

void cgq()
{

    printf("Use GPIO1 to read data!\n");

    if (-1 == wiringPiSetup()) {
        printf("Setup wiringPi failed!");
        exit(1);
    }

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level

    printf("Enter OS-------\n");
   // while (1) {
        pinMode(pinNumber, OUTPUT); // set mode to output
        digitalWrite(pinNumber, 1); // output a high level
        delay(3000);
        updateTemperatureAndHumidity();
  // }


}

DHT11.h

#ifndef DHT11_H
#define DHT11_H
#include <stdint.h>

typedef unsigned char uint8;
typedef unsigned long uint32;

extern int pinNumber;
extern uint32 databuf;
extern uint64_t humi, temp;

void updateTemperatureAndHumidity();
void cgq();


uint8 readSensorData(void);

#endif // DHT11_H

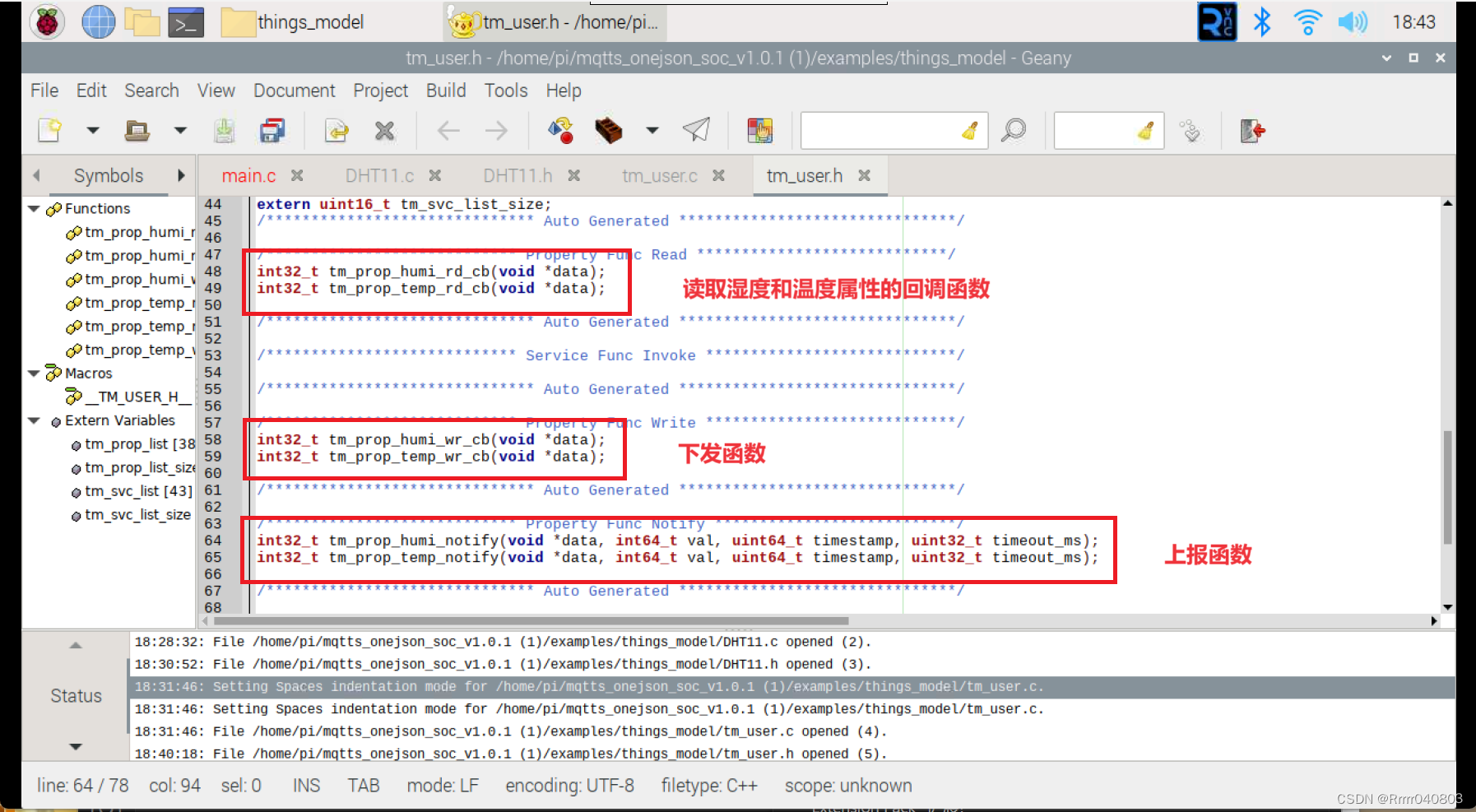

5.打开tm_user.h文件

可以看到运用了三种函数

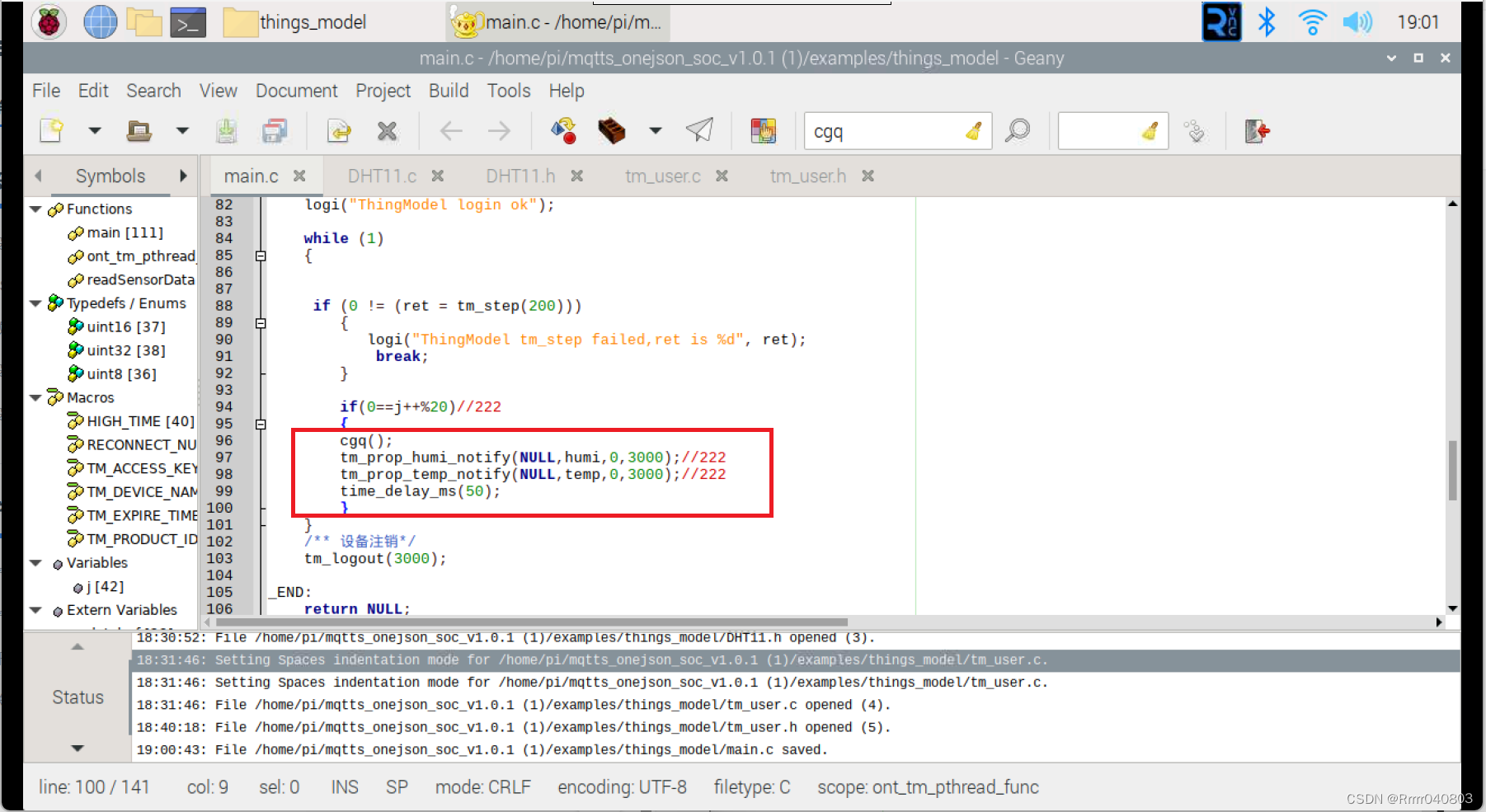

我们目前只需要在主函数中调用上报函数

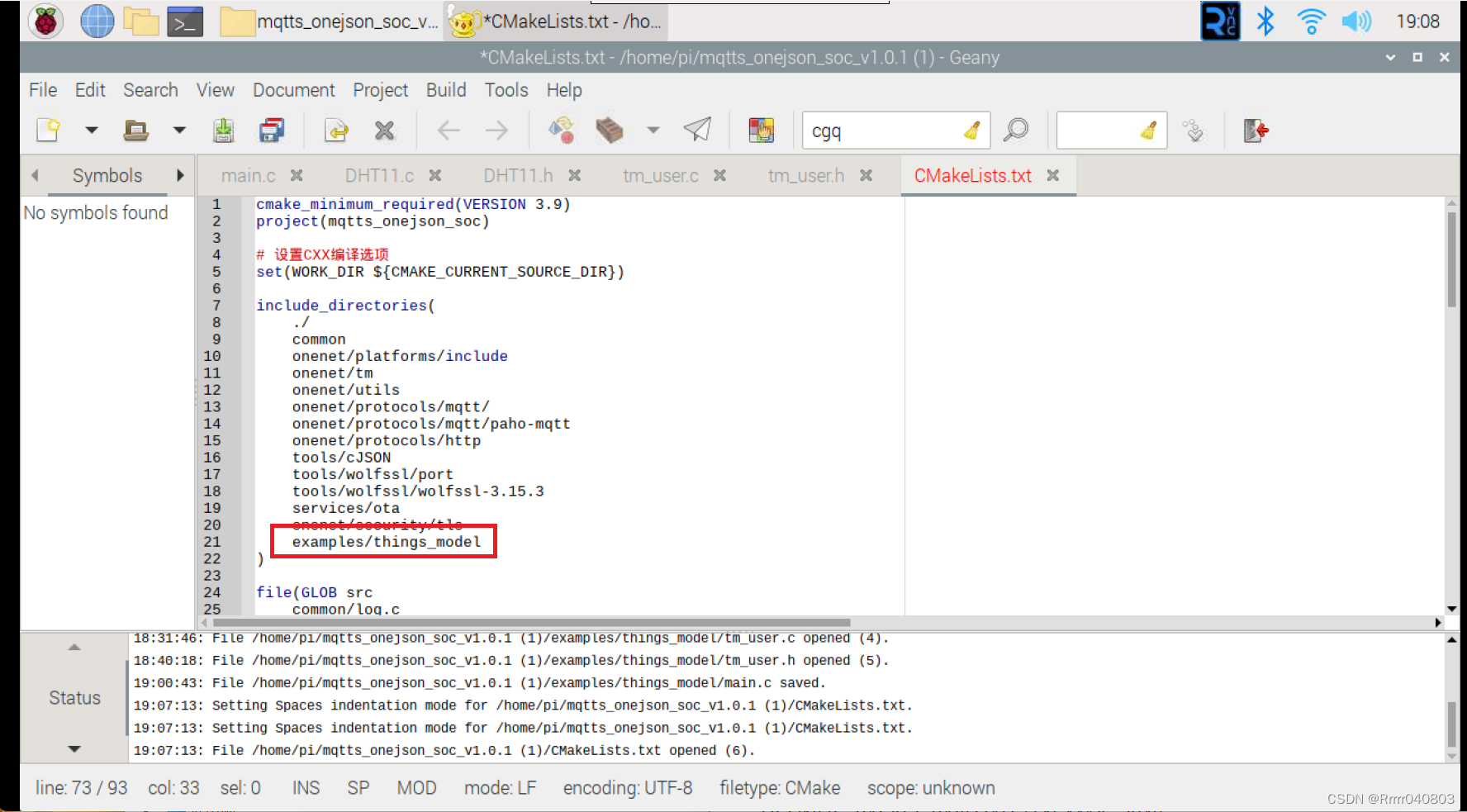

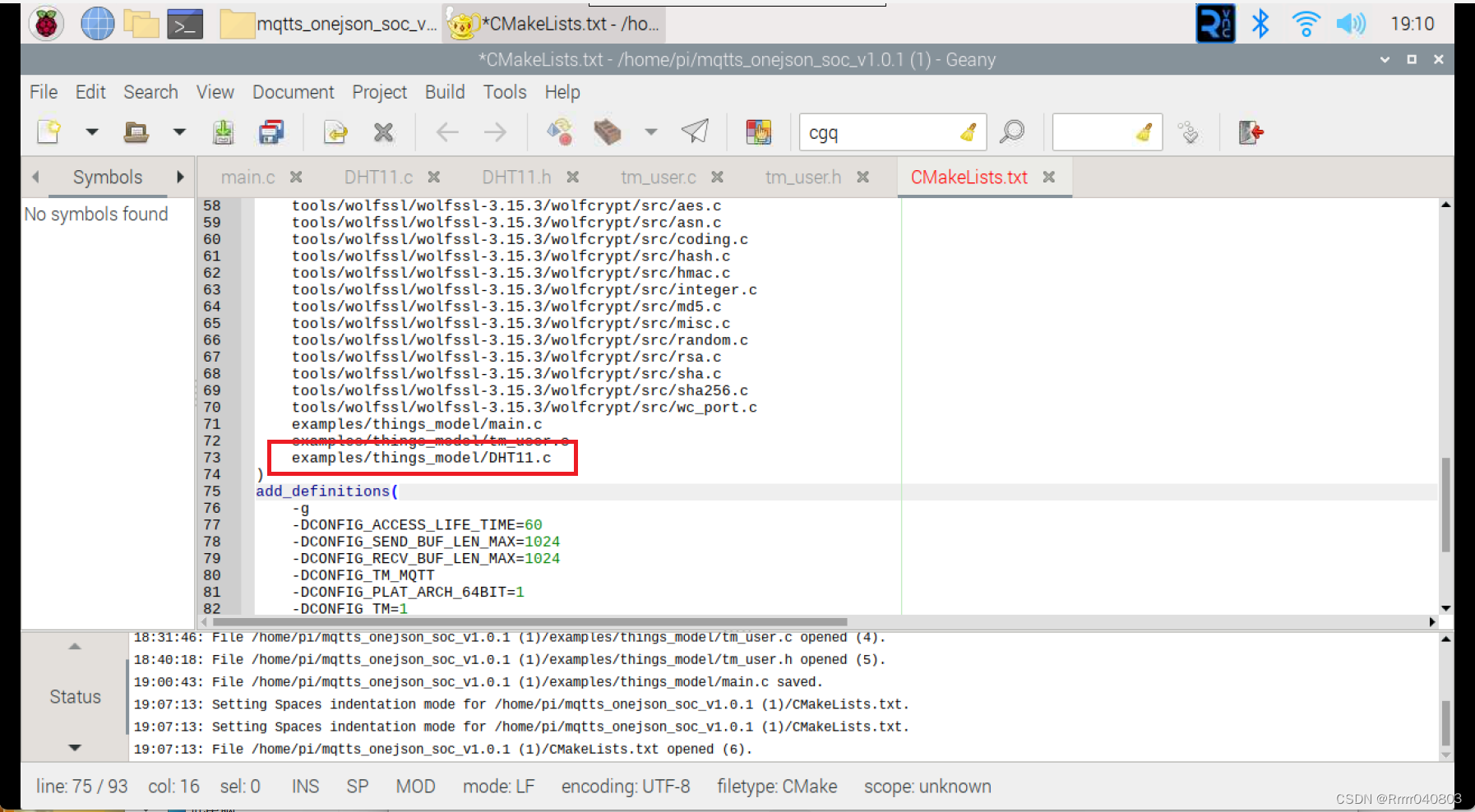

6.在CMakeLists.txt中添加路径

六、配置树莓派

1.安装WiringPi库

（这部分教程我参考了这篇博客）树莓派4B镜像安装、安装wiringpi库_怎么下载wringpi到树莓派-CSDN博客

链接：https://pan.baidu.com/s/1GpnqFeX1UjKOvgya2WuYtA
提取码：ncsk

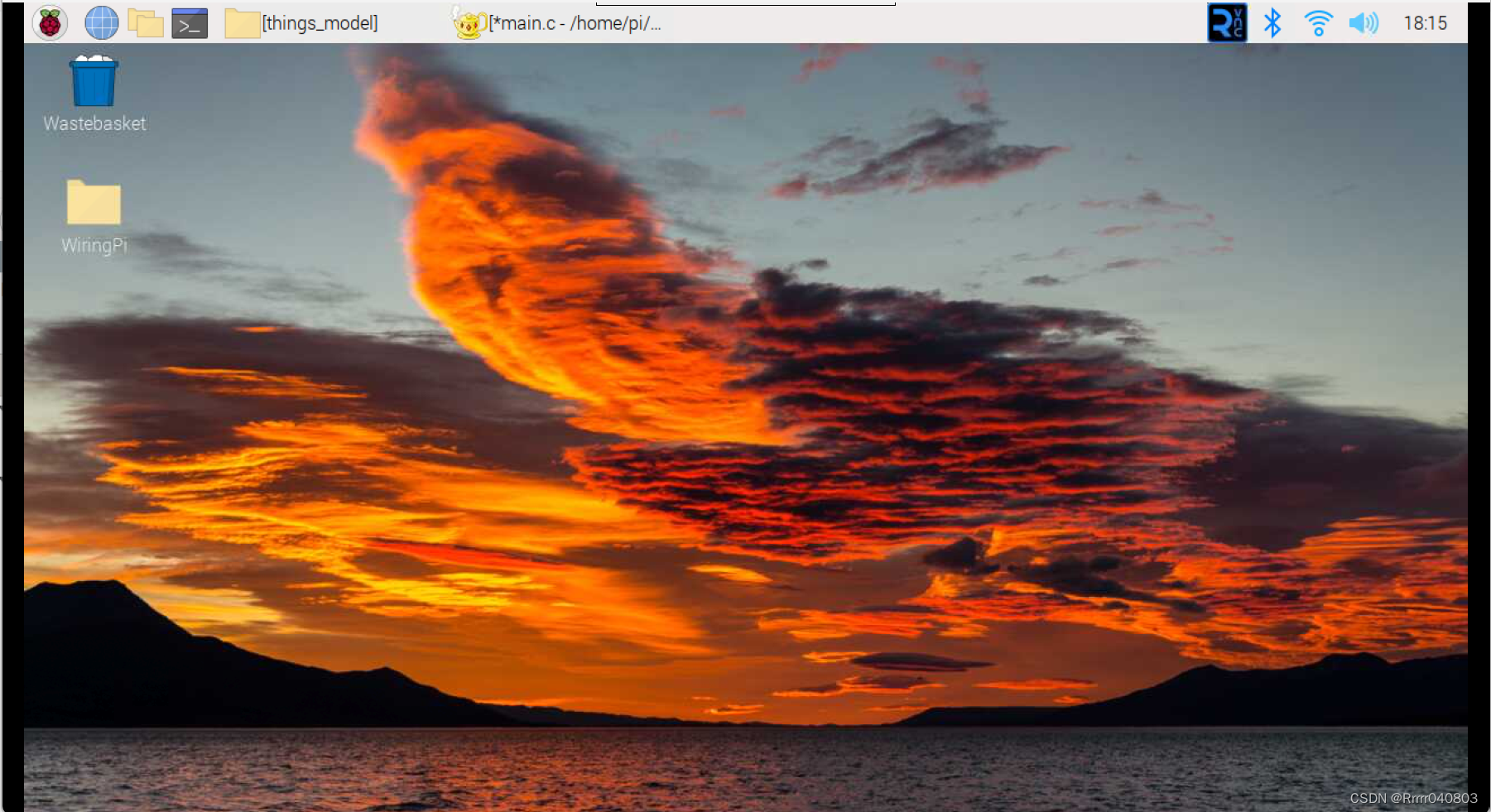

提取WiringPi文件至树莓派的pi文件夹中

1）在终端输入

sudo apt-get upgrade
sudo apt-get update

如果下载速度慢的话按照下面步骤换源，正常的话就跳过下面换源步骤

换源，输入

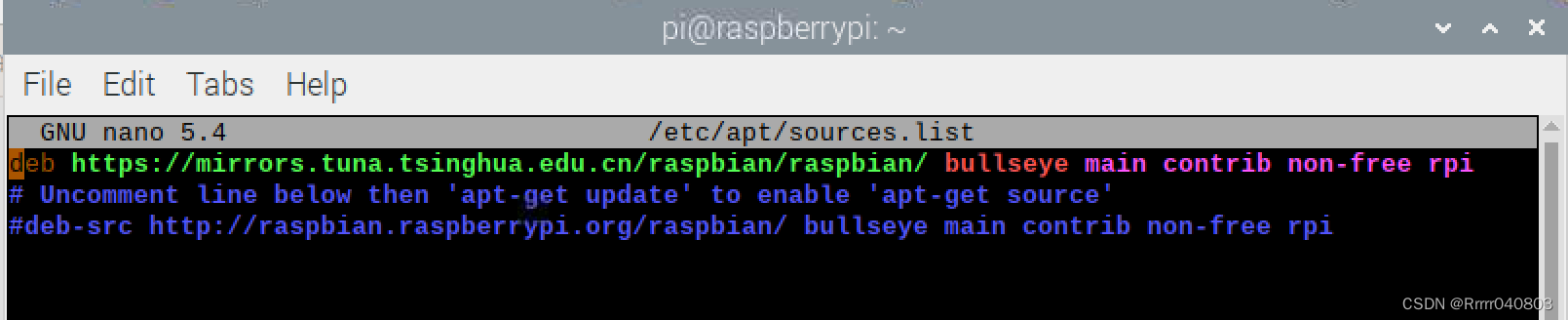

sudo nano /etc/apt/sources.list

把之前的注释掉（前面加#），把这段加进去

deb https://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ bullseye main contrib non-free rpi

2）在终端进入WiringPI文件夹

cd WiringPi/

3）输入

sudo chmod 777 build
./build

4）输入

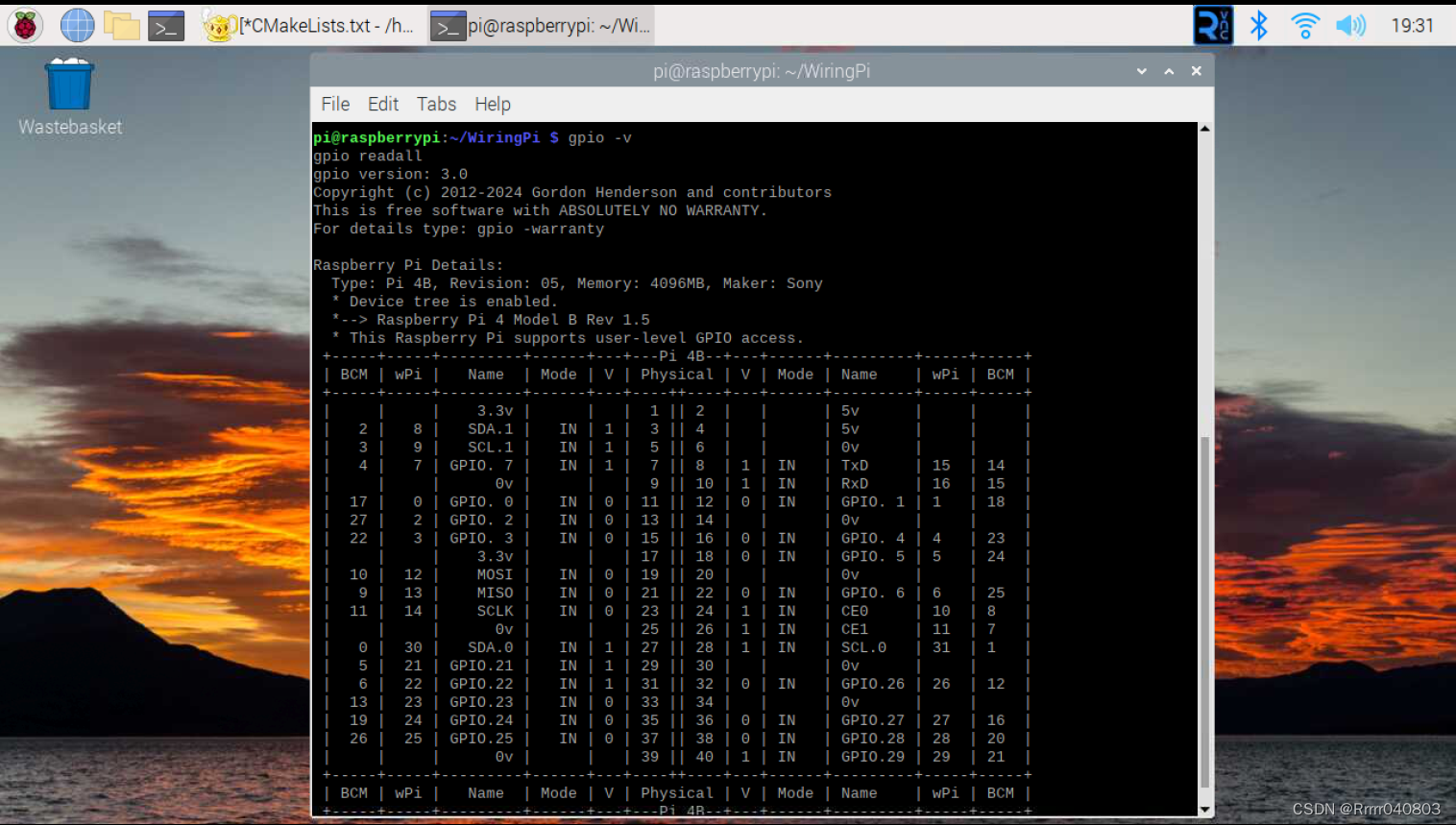

gpio -v
gpio readall

出现以下界面，恭喜你安装成功！

2.安装cmake

1）在终端输入

sudo apt-get update
sudo apt-get install cmake

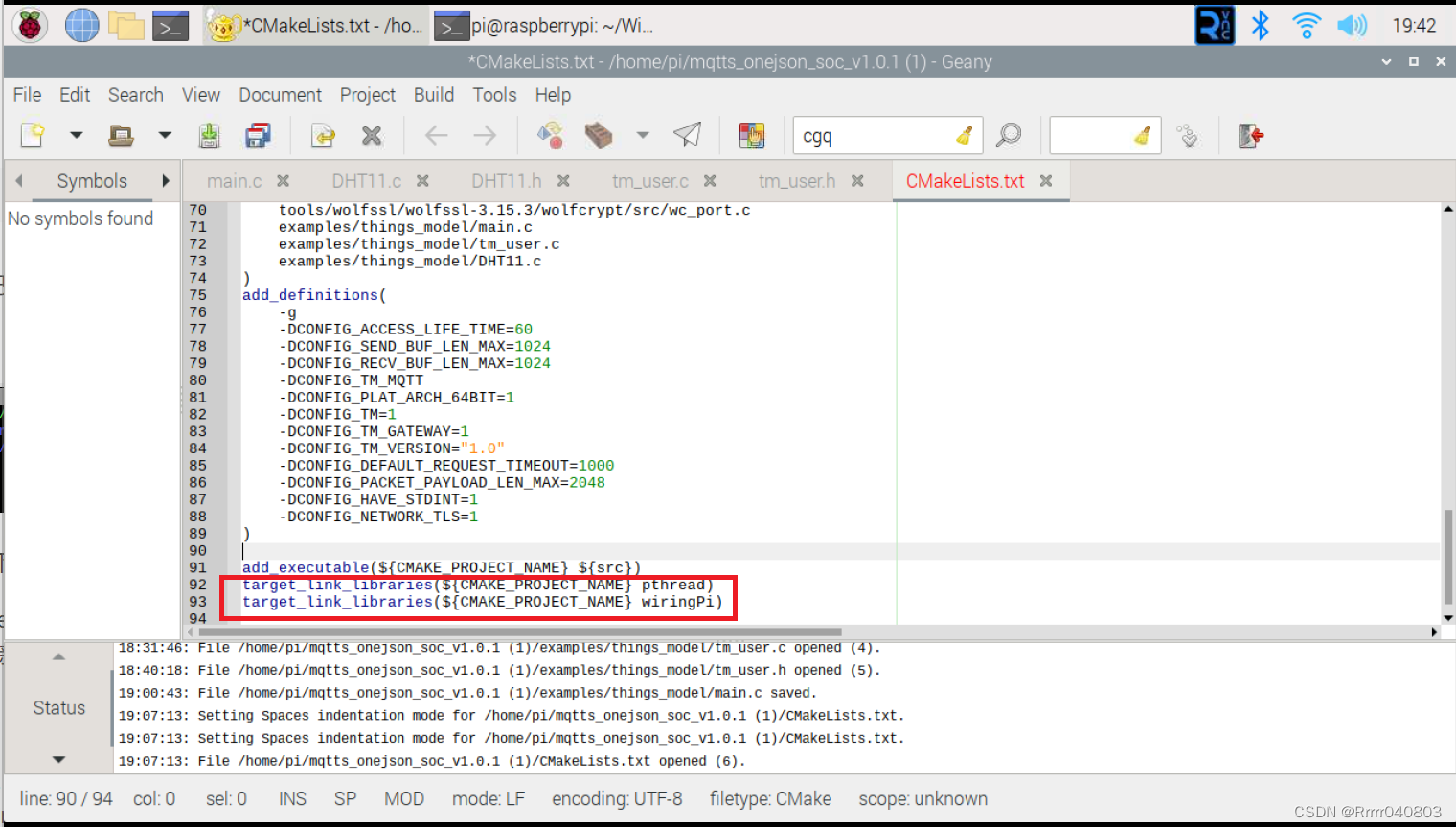

2）在CMakeLists.txt文件夹的最后一行添加：

target_link_libraries(${CMAKE_PROJECT_NAME} wiringPi)

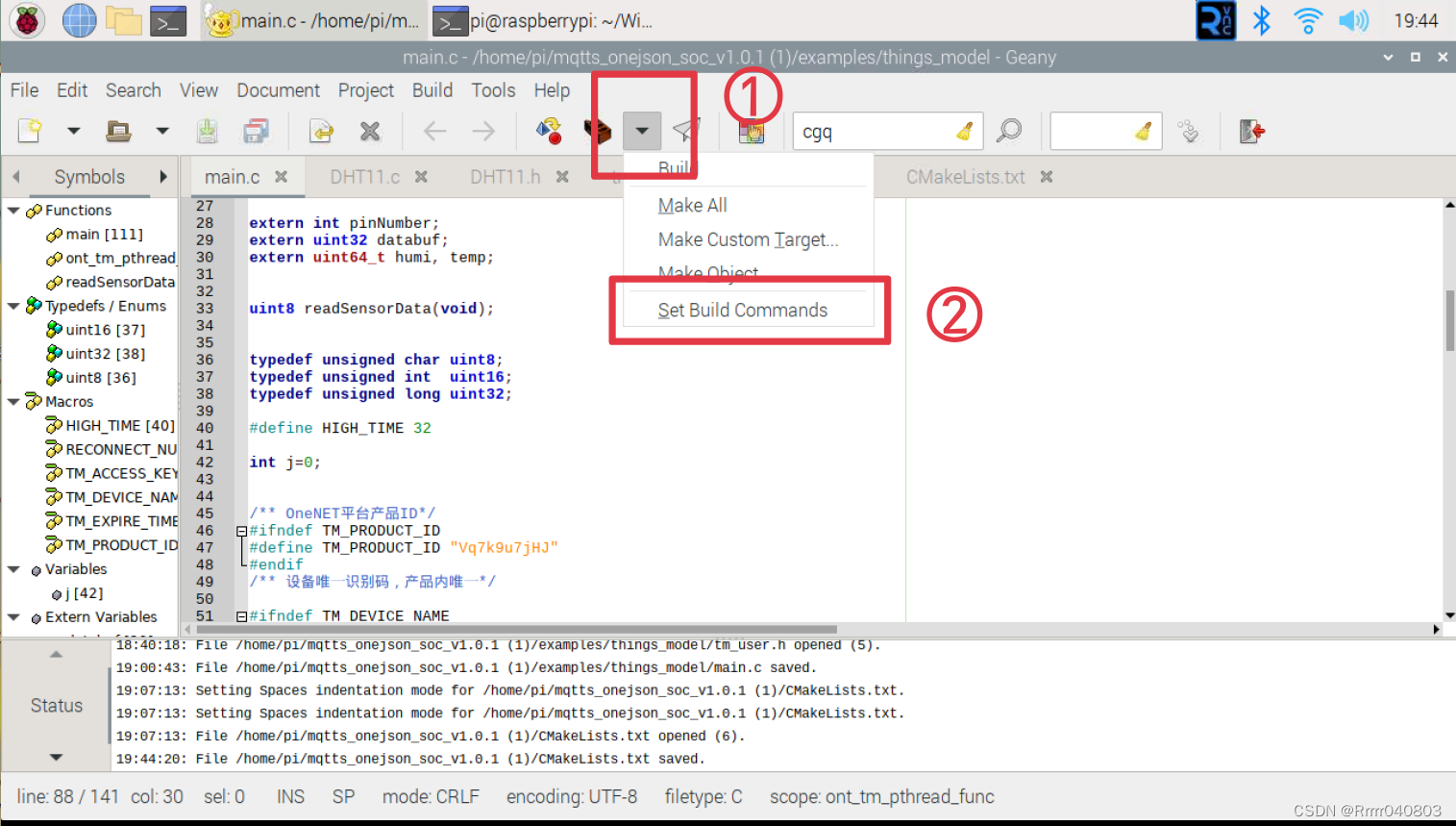

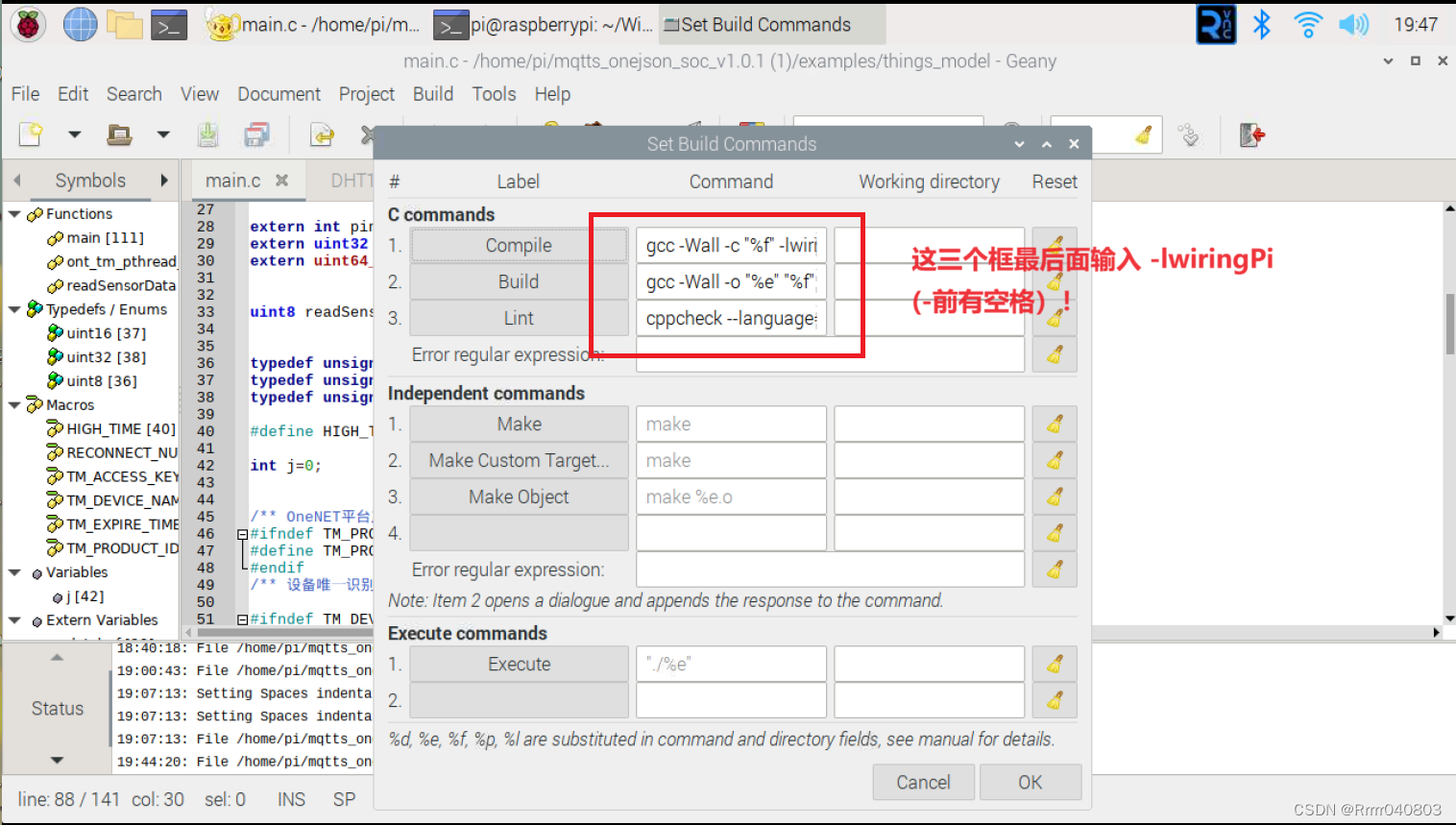

3）在编译器里添加编译指令

七、接引脚

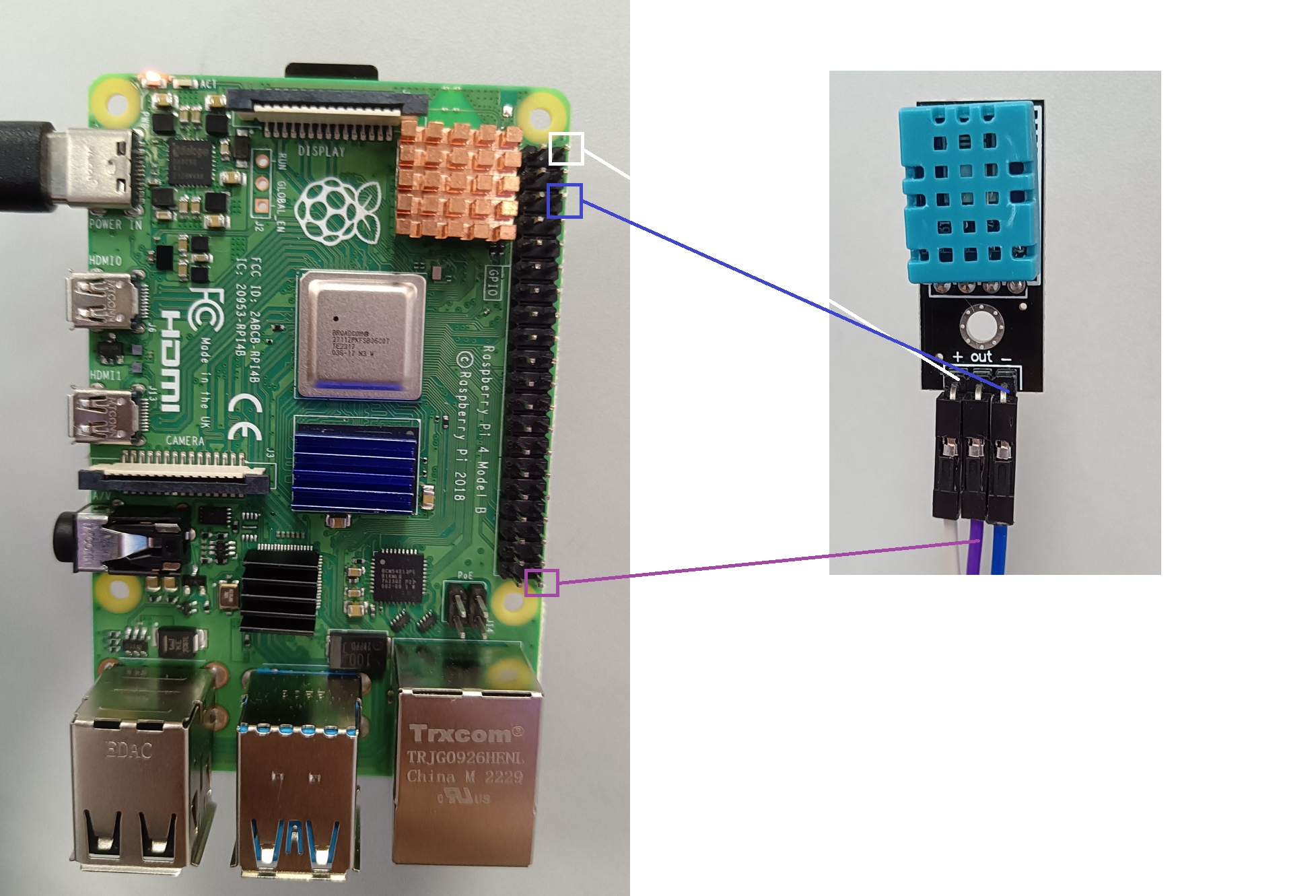

白框（右边第一个）接正，蓝框（右边第三个）接负，紫框（右边最后一个）接out

八、编译

按照以下步骤在SDK文件的终端中输入

（此部分可以参考Onenet文档中心的文档）

OneNET - 中国移动物联网开放平台 (10086.cn)

mkdir build              # 创建build文件夹
cd build                 # 进入build文件夹
cmake ..                 # 以../目录下的CMakeLists.txt生成makefile
make                     # 编译
./mqtts_onejson_soc      #执行,以MQTT协议为例

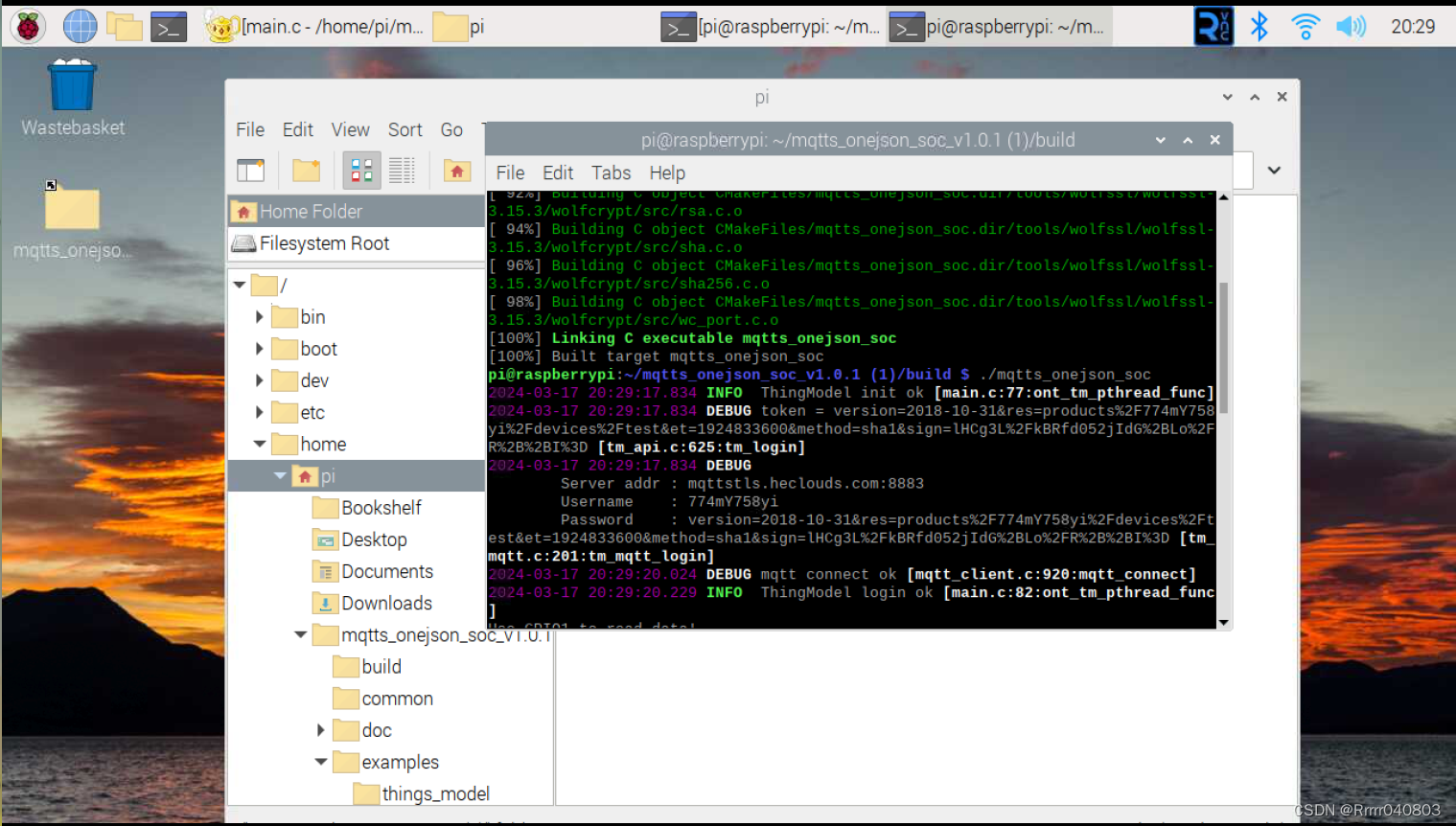

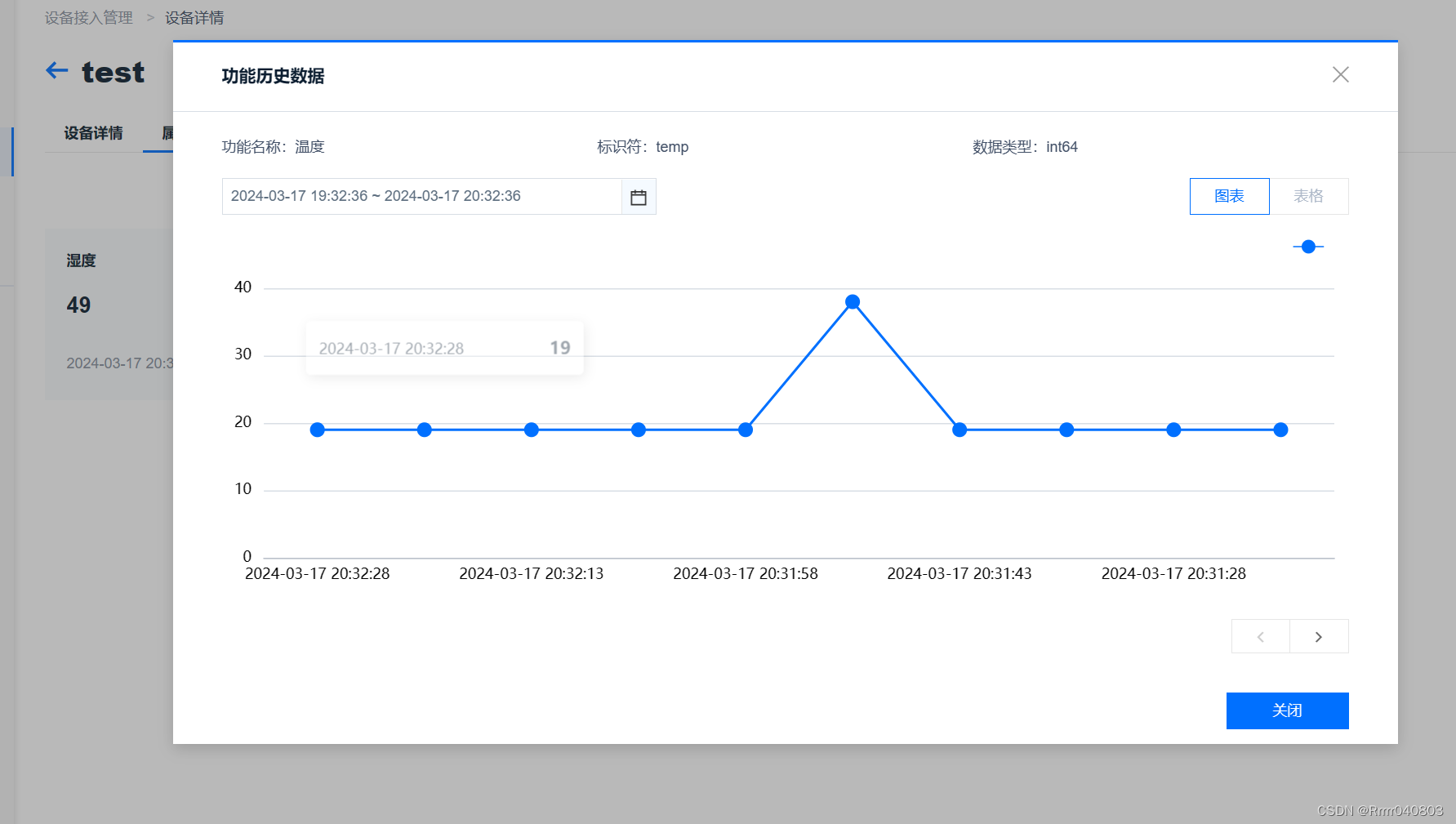

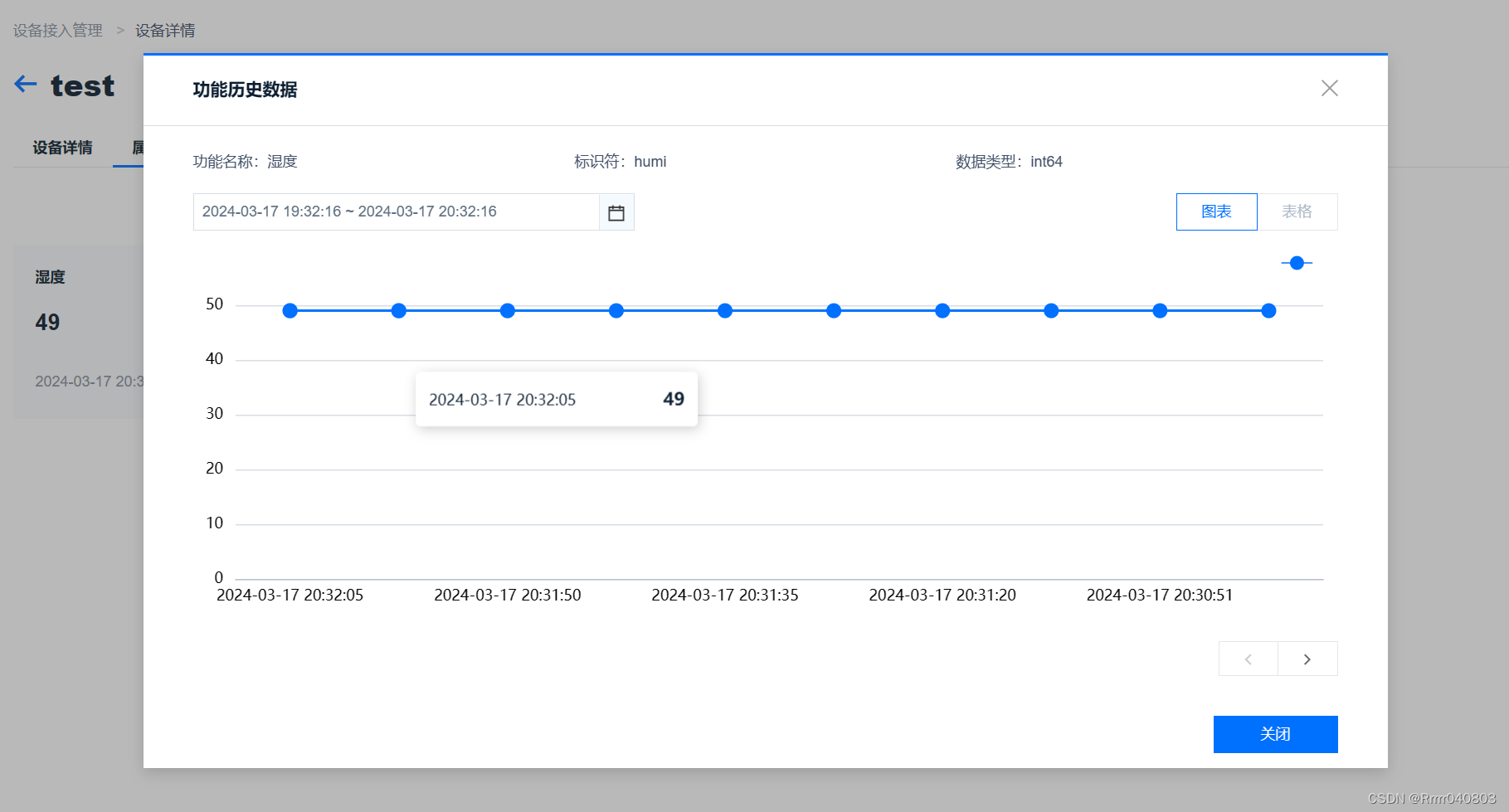

如果如图所示，恭喜你传输成功啦！
