x86架构鼻祖-i8086

8086是Intel在1978年发布的16位微处理器,是x86架构的起点。它改进了8080和8085的设计,采用16位数据总线和20位地址总线,支持最大1MB的内存寻址。8086的指令集对后继的x86处理器保持兼容,至今仍广泛应用于个人电脑和服务器。其高性能的流水线结构和分段寻址方式对计算机发展产生了深远影响。8086的衍生产品和克隆版本,如Intel 8088和苏联的K1810VM86,也广泛应用于各种计算机系统。

x86架构鼻祖-i8086

i8085

按照时间线,Intel 8080之后是8085系列芯片,但是8085在设计上只是8080的单一工作电压版本((以前的Intel 8080微处理器晶片需要 +5V, -5V, 以及 +12V三种电压才能工作))。

i8085是1976年3月Intel生产的8位的微处理器,部件号中的“5”突出显示 8085通过使用耗尽型晶体管使用单个 +5伏(V) 电源,Intel 8085与8080相容,但是因为单一工作电压以及更多周边晶片整合的关系,所以8085完全取代了8080。一直到二十一世纪初的今天,8085晶片还是被运用在各种小型电脑上。

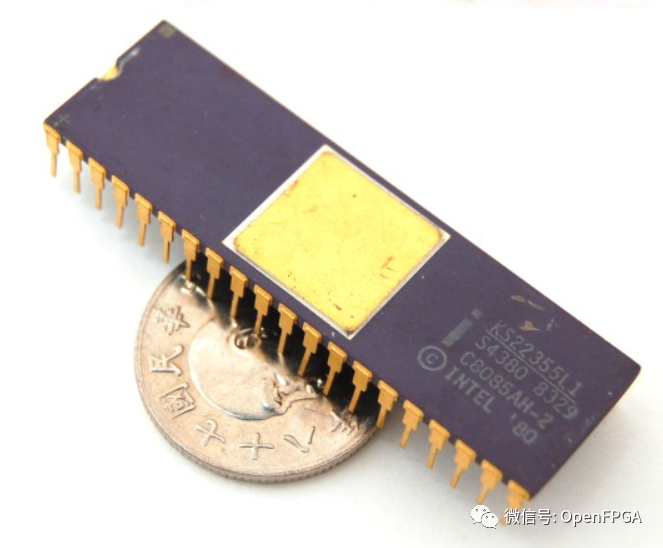

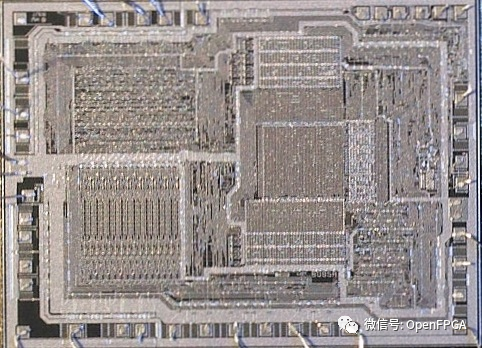

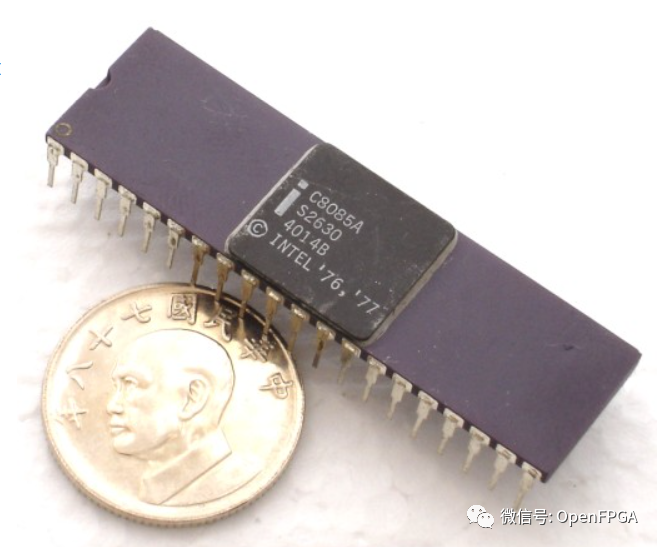

42181ea9a335c0e2e9044fd9894b42cf.png紫色陶瓷的Intel C8085A 是非常少见的版本 b9f7044072e962753b724199256fe435.pngIntel MD8085AH/B为真正的军用中央处理器晶片(CPU) 33f32ce65e68244395611717d1ffda19.pngIntel 8085A Die CPU Image

其他D字头以及P字头都是量产之后比较便宜的封装。其中,P8085AH制造于1998年12月,距离第一颗C8085将近二十一年,这也证明了Intel 8085为英特尔微处理器产品中生命周期最长的一款。

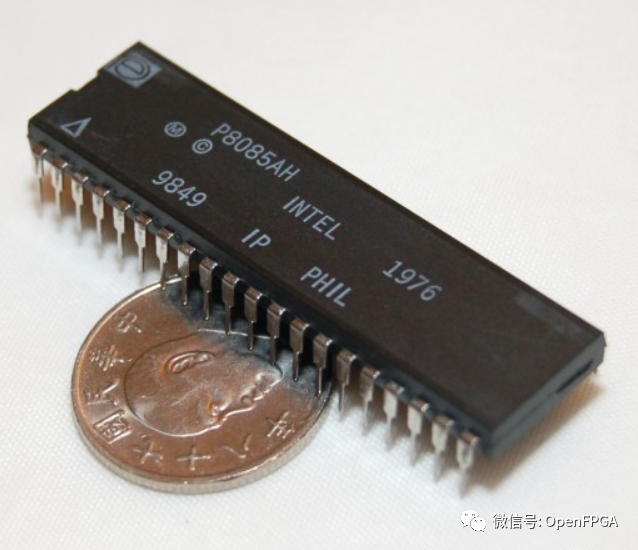

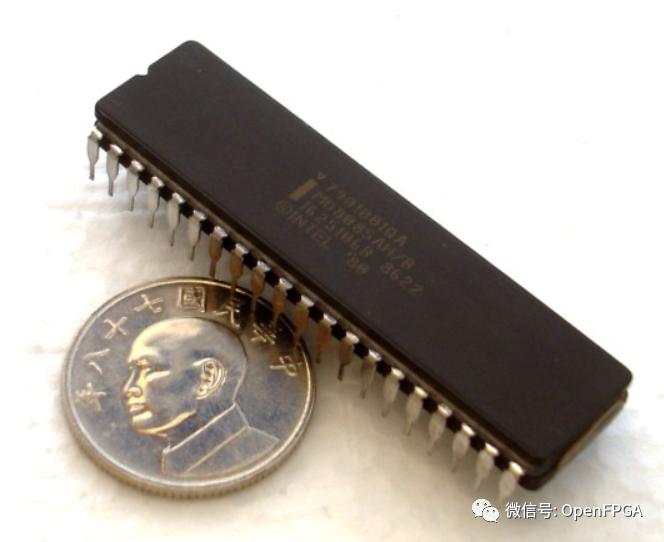

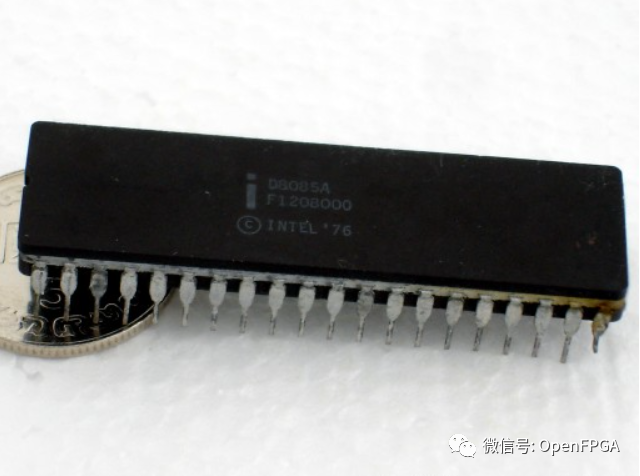

30d463e3ccbbe6ec6eca5a2772222939.png dc995935d9c7cc3c924bb0888686e55d.png 1dbf421a2dafc539e2614b9f9545dbb5.png

i8086

Intel 8086(亦称之为iAPX 86)是由英特尔公司于1976年初开始设计,1978年年中发布的Intel第一款16位微处理器。随后于1979年,又推出了Intel 8088,它在芯片的外部连接椎使用8位资料总线(允许使用更廉价和更少集成电路[note 1])的支持,成为8086的一个低成本的简化产品,并用在IBM PC的原始设计中的处理器(包括广为人所知的IBM PC XT)中而被人知晓。


8086是Intel最成功的处理器系列x86架构的开端。

背景

1972年,Intel发布了8008微处理器——世界上第一款8位微处理器。8008微处理器有18个引脚,其中地址总线使用了14个引脚,并且与8位数据总线复用引脚。指令集源自是Datapoint公司为计算机的CRT-键盘终端设计的但相当通用的指令集。当时英特尔还是一家生产DRAM为主业的公司,缺乏这方面的技术储备。

e7044231e9a44b794fbc73dd909ae814.png e5a7dee18e3e0b73e0ca6d8455c5d387.png

1974年,Intel发布了8080微处理器,被公认是第一款真正可用的微处理器。8080的芯片封装采用40个引脚,其中8个数据总线引脚、16个地址总线引脚都是专用的,因此数据总线与地址总线可以并行工作。8080的扩展后的指令集在源代码级别上向前兼容8008指令集。

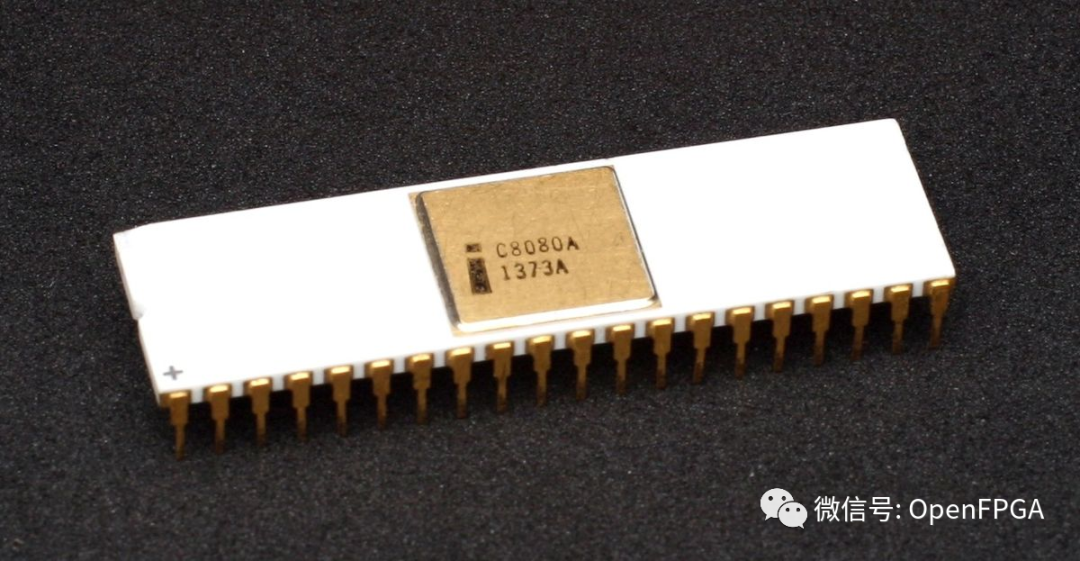

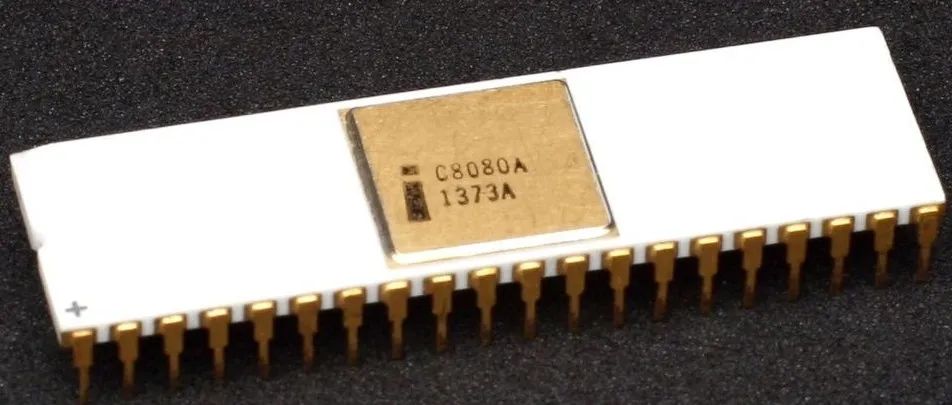

a8536cea5dd8cb5f6bfdb70bee1babb1.png英特尔 C8080A 处理器变体,带有白色陶瓷、金色散热器和金色引脚

1975年,Intel发布了第三款8位微处理器——8085。采用了新的制造工艺,简化了输入电压引脚的数量。同一时期还有Motorola 6800(1974)、Microchip PIC16X(1975)、MOS Technology 6502(1975)、Zilog Z80(1976)及Motorola 6809(1978)等8位微处理器。在8位微处理器市场竞争中Z80最为成功。

f9ad3571100c184e91deaa43cbd76de5.pngIntel MD8085AH/B为真正的军用中央处理器晶片(CPU)

第一种x86设计

8086项目起始于1976年5月,是英特尔公司当时更为看重的16位的iAPX 432微处理器的备份项目。8086一方面要与Motorola, Zilog, National Semiconductor等公司的16位、32位微处理器竞争市场份额,另一方面也是对Zilog Z80在8位位微处理器市场上的成功的回击。由于采用了与8085微处理器近似的微体系结构与物理实现工艺物理实现工艺,8086项目进展相当快。


8086微处理器被设计为在汇编源程序上向前兼容8008, 8080, 8085等微处理器。指令集与编程模式是基于8080微处理器,但指令集做了扩展以完全支持16位计算。


新增加的指令包括:完全支持有符号整数、段基址+偏移量寻址、类似于Z80的[3]自重复操作、直接支持嵌套的ALGOL类语言如Pascal或PL/M、微码实现的乘法除法指令、以及更好支持与协处理器(8087或8089)和多处理器系统的总线结构。


第一版的指令集与高层的体系结构的设计仅用了3个月。在没有CAD工具的时代,4名工程师与12名布线绘图员平行工作,用了2年多的时间才把8086的高层设计实现为可运行测试的产品。这在当时算是很快的研发速度。

8086是随机逻辑与微码的混合实现,使用了大约20,000个晶体管(算上所有的ROM与可编程逻辑阵列为29,000个晶体管)。芯片面积为33 mm²,制造工艺为3.2 μm.

8086体系结构由Stephen P. Morse(莫尔斯(1940 年 5 月出生)是英特尔 8086芯片的架构师,也是系谱学家使用的“一步”搜索页面工具的创始人。)设计,并在最后定案时得到Bruce Ravenel(8087体系结构设计者)的帮助。逻辑设计者是以Jim McKevitt与John Bayliss为首的硬件开发工程师团队。项目经理William Pohlman。迄今8086的指令集仍然是PC机与服务器的基本指令集。

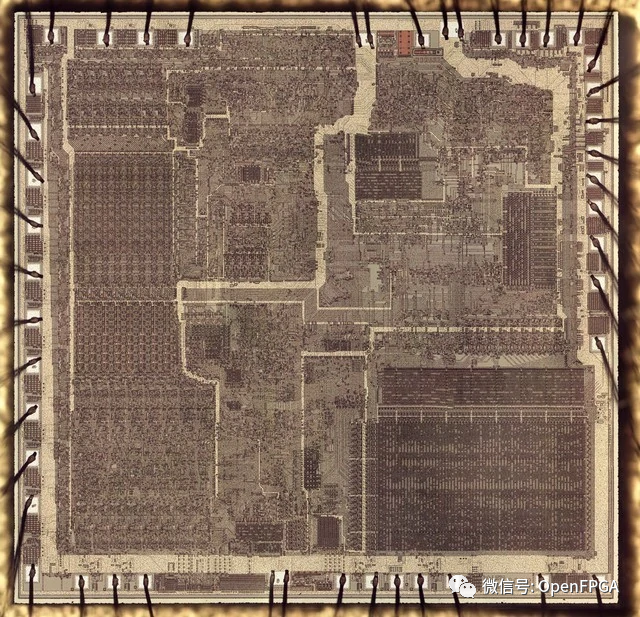

e7222565c874bf869a98efa23d7e163d.pngIntel 8086 晶粒

细节

总线与操作

所有的内部寄存器、内部及外部数据总线都是16位宽,因此是完全的16位微处理器。20位外部地址总线,因此物理寻址空间为1MiB (即2^20 = 1,048,576).由于内部寄存器都是16位,对1M地址空间寻址时采取了段寻址方式。8086的封装采用40引脚的双列直插(dual in-line),数据总线与地址总线复用了前16个引脚。

16位的I/O地址,因此独立的I/O寻址空间为64KiB的虚拟寻址空间 (即2^16 = 65,536).由于8086内部的地址寄存器是16 位宽,因而最大线性寻址空间为64 KiB.使用超过64 KiB内存空间的程序设计时,需要调整段寄存器(segment registers)。直到32位的80386出现之前,8086的这种段寻址相当不便.

8086芯片封装的8个控制引脚在min或max下有不同功能。"min"模式是使用单处理器的小型计算机系统,"max"模式是使用多处理器的中到大型计算机系统。

c25fae8e39152512de0eae88d9a3637e.png8086引脚的功用,在min与max模式下有所不同

寄存器与指令

8086有8个16比特的寄存器,包括栈寄存器SP与BP,但不包括指令寄存器IP、控制寄存器FLAGS以及四个段寄存器。AX, BX, CX, DX,这四个寄存器可以按照字节访问;但BP, SI, DI, SP,这四个地址寄存器只能按照16位宽访问。

8086以8080和8085(它与8080有汇编语言上的源代码兼容性)的设计为基础,拥有类似的寄存器集合,但是扩展为16位。总线接口单元(Bus Interface Unit)透过6字节预存(prefetch)的贮列(queue)将指令送给运行单元(Execution Unit),所以取指令和运行是同步的-一种流水线的原始形式(8086指令长度变化从1到6字节)。

8086有四个完全一样的16位寄存器,但也能够当作八个8位寄存器来访问;以及四个16位变址寄存器(包含堆栈索引)。数据寄存器通常由指令隐含地使用,针对暂存值需要复杂的寄存器配置。它提供64K 8位的输出输入(或32K 16位)端口,以及固定的向量中断。大部分的指令只能够访问一个存储器地址,所以其中一个运算符必须是一个寄存器。运算结果会存储在运算符中的一个。

8086有4个存储器区段(segment)寄存器,可以通过变址寄存器来设置。区段寄存器可以让CPU一种当时是全新的方式访问多达1MB之存储器。在现今有区段的处理器中,8086把区段寄存器左移4位然后把它加上去寻址。这通常被认为是一个不太好的设计,因为这么做会让各区段有重叠。尽管这样对于汇编语言而言会显得有用——因为可以充分控制区段,但同时却使高级语言中的指针(像是C编程语言)使用变得困难。它降低了指针的高效率,且有可能产生两个指向同一个地方的指针拥有不同的地址。更坏的是,这种方式产生要让存储器扩展到大于1MB的困难。而80286的寻址方式改变让存储器扩展较有效率。

由于8位机(如Intel 8008)时代沿袭下来的紧凑编码,大多数指令虽然有两个源操作数(operands)及一个输出结果,但单条指令至多使用两个地址,因此运算结果被存入一个源操作数中。且最多只能有一个内存操作数,另外的操作数是寄存器或立即数。内存操作数也可以用于存储指令的输出结果。8位微处理器的指令集不能把输出结果直接保存在内存操作数中,因此8086指令集的如此设计大大提高了代码密度(code density)。

相比与8080或8085,8086有更强的寄存器通用性,但比起典型的小型计算机来说仍有很大不如。8086的某些指令隐式使用某些寄存器。比起更为规则的16- 或32-位处理器如PDP-11, VAX, 68000,等等,8086的寄存器分配特性使得编译器的工作更为复杂;另一方面,比起半现代化的但广为使用的8位微处理器如6502, 6809,或8085,编译器生成代码就容易太多了.

8086有64 KiB的字宽为8位的(或32K个宽度为16位的)I/O寻址空间.

栈的长度最大为64 KB(一个段) ,8086硬件支持栈顶由高地址向低地址生长。入栈、弹栈的数据单元长度为2字节。栈顶位置由寄存器的组合SS:SP给出.

共有256 个中断,包括硬件中断与软中断。中断可以嵌套,使用栈来保存中断返回地址。

8086增加了一些8080与8085所没有的新指令,用于更好地支持Pascal与PL/M的高级程序设计特性;如push mem-op, ret size, (其它一些指令如push immed and enter,在随后的80186, 80286, and 80386中陆续增加.)

标志寄存器

8086有一个16位宽的标志寄存器FLAGS.其中9个比特是被使用的,另外7个比特保留未用。具体是:进位标志CF、奇偶标志PF、辅助标志AF、为零标志ZF、符号标志SF、追踪标志TF、中断允许标志IF、方向标志DF、溢出标志OF。

内存分段

在Intel的8位、16位处理器中,由于寄存器的宽度为8或16比特,而地址总线的宽度一般是要大于寄存器的宽度,所以为了能访问整个地址空间,需要采取特殊的寻址计算——分段寻址。从80386开始的32位微处理器,地址总线宽度也是32比特,可以视作扁平(flat)地址空间,不再需要分段寻址。

8086的分段寻址,是指一个物理地址由段地址(segment selector)与偏移量(offset)两部分组成,长度各是16比特。其中段地址左移4位(即乘以16)与偏移量相加即为物理地址。例如,06EFh:1234h,表示段地址为06EFh,偏移量为1234h,物理地址为06EF0h + 1234h = 08124h。在计算物理地址时如果发生上溢出,8086处理器舍弃进位。例如,FFFFh:0010h所对应的物理地址为00000h.

一个20位的物理地址对应着4096个不同的"段地址:偏移量"的组合。这是因为,偏移量的最低4位对应于物理地址的最低四位,而偏移量的高12位共有4096个取值。

段地址所对应的物理地址的粒度是16字节(=24),称之为paragraph。

段地址确定后,偏移量的取值最多为64KiB(=65536),这就是分段寻址的最大的线性地址空间。实际上在8086处理器上,操作系统分配的线性地址空间可以是不大于64KiB的任意数量。程序可以自由访问整个物理内存空间,操作系统没有任何权限限制或监管(supervision)。

8086处理器有20根地址总线引脚(pins),因此物理内存空间最大为220=1MiB=1,048,576字节。这还包括了IO内存。因此使用8086处理器的计算机的主存的容量少于1MiB,最常见的主存容量是640KiB。

由于X86指令集的向后兼容原则,计算物理地址时,段地址左移4位被所有后继支持实模式的X86处理器所继承。80286是使用24位宽地址总线的16位微处理器,如果要在整个224=16MiB物理存储空间寻址,就必须采用其它方式,即保护模式寻址,这时16位的段地址是指向段描述符表(segment descriptors table)的一个包含24位基地址的条目,基地址加上16位偏移量即为24位的物理地址。

在8086上运行的编译器,一般支持两种C语言的指针:近指针(near)与远指针(far)。近指针是16位的地址偏移值,隐式与程序的代码段地址或数据段地址结合使用以确定物理地址。远指针是32位的“段地址:偏置量”成对出现,用以确定20位的物理地址。某些编译器支持“巨指针”(huge),类似于远指针。但巨指针的地址运算是线性20位;而远指针的地址运算在16位偏移值溢出时不影响段地址部分,因此远指针的线性部分是16位。

为了避免对大量的指针、数据结构、函数指出是“近”还是“远”,编译器提供了内存模式(memory model)给出了缺省的内存访问方式:

  • 微模式tiny数据段代码段共享不超过64K内存空间,编译为.com可执行文件;

  • 小模式small数据段、代码段各用最多64K内存共空间;

  • 紧凑模式compact数据段> 64K;

  • 中模式medium代码段> 64K;

  • 大模式large代码段数据段都> 64K;

  • 巨模式huge单个数组> 64K。

  • 预编译库对不同的内存模式要分别编译为相应版本。


实例代码

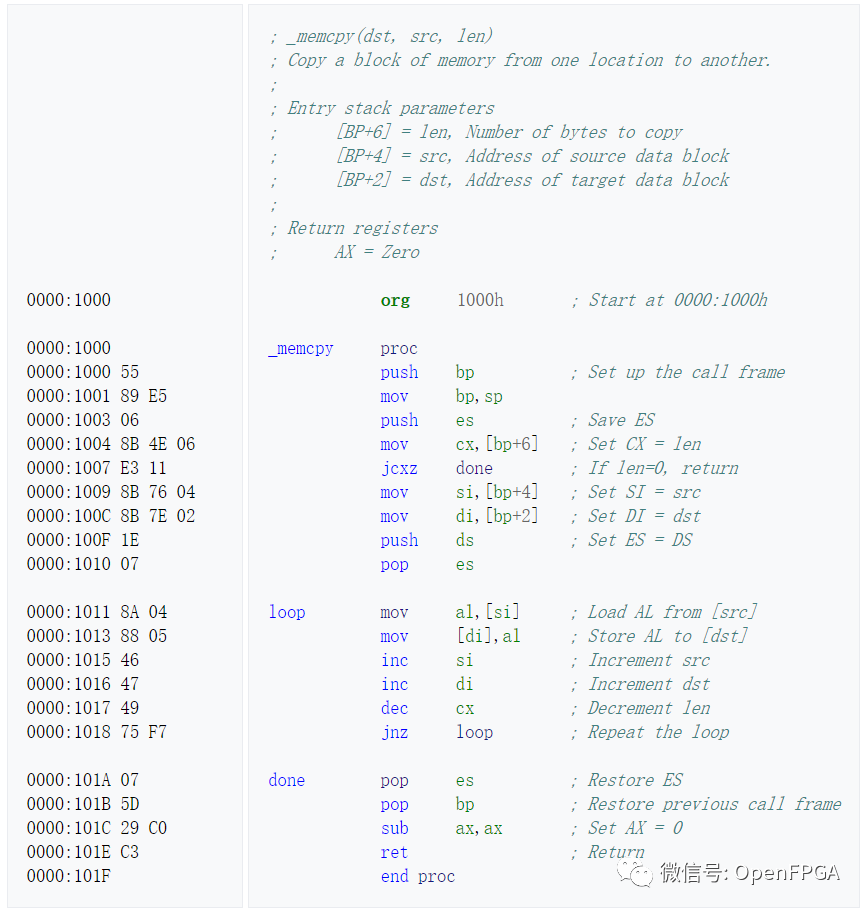

以下8086/8088汇编源代码是将给定大小的数据块从一个位置拷贝到另一个位置的叫做_memcpy的子程序。每次拷贝一个字节,数据移动和循环逻辑采用16位操作。


上面的代码使用BP(基指针)寄存器创建一个调用帧(包含子程序执行过程中的所有参数和局部变量的栈的区域)。这种调用约定支持可重入和递归代码,大多数类ALGOL语言上世纪50年代后期就已采用这种约定。ES段寄存器保存在堆栈上,并用DS段寄存器中的值替换,于是指令MOV AL会在相同的源数据段和目的数据段之间操作。在返回前,子程序恢复了ES寄存器以前的值。

上面的子程序是一种比较麻烦的拷贝成块数据的方法。若源数据区域和目的数据区域都是处于单个65,536字节的段中(上述程序的要求),使用8086的块MOV指令更有优势。上面的循环部分可以替换为:


这种方法每次可以拷贝一个字。REP指令使下面的MOVSW重复直至CX=0,重复之时自动递增SI和DI。另外,MOVSB或MOVSD指令可以用来一次拷贝单个字节或双字。大多数汇编器在REP指令用在MOVSW之前为REP MOVSW的情况下都会正确汇编。

如果被中断,这个程序也能正确运行,因为程序计数器会继续指向REP指令,知道块拷贝已经结束。拷贝会在中断服务程序将控制恢复的时候继续。

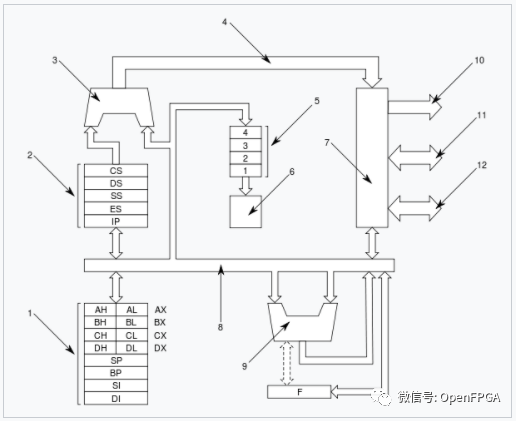

Intel 8088(8086的一个变种)简化模块图; 1=主寄存器; 2=段址寄存器与IP寄存器; 3=地址加法器; 4=内部地址总线; 5=指令队列; 6=控制单元; 7=总线界面; 8=内部数据总线; 9=ALU; 10/11/12=外部数据/地址/控制总线

性能

外部总线作为数据与地址的复用,降低了CPU的性能。取16比特或8比特数据需要4个时钟周期。指令的长度为1-6个字节,取指令与执行是并发完成的。CPU内的总线界面单元把取到的指令保存在6字节的预取队列中。

20101c3f1c85686eae07745db8608143.png典型指令的执行时间(时钟周期)
  • EA = 计算有效地址的时间,5到12周期.

  • 用时为最好的情形,依赖于预取状态,指令对齐,及其它因素.

8086涉及内存访问的指令,包括跳转(jump)指令需要比8080与8085更多的时间,原因在于:

  • 取指令与执行指令是松散耦合,对于跳转与随机数据访问没有特殊措施,效率较低.

  • 没有专门的地址计算部件,只能用主ALU,虽然有专用的段地址 + 偏移地址的加法器

  • 外部地址总线与数据总线是多任务复用,与8位处理器相比要多用33~50%的总线周期

8086的后继处理器的内存访问性能大大增强了。80186与80286有专门的地址计算硬件,节约了很多时间周期。80286的外部地址总线与数据总线是分开各自专用的。

浮点

8086/8088可以连接上专用的数学协处理器以增加浮点计算性能。标准的数学协处理是Intel 8087,执行80位浮点数运算。

芯片版本

时钟频率最初限制为 5 MHz,但HMOS中的最后一个版本指定为 10 MHz。HMOS-III 和CMOS版本作为嵌入式系统制造了很长时间(至少在 1990 年代有一段时间),尽管其继任者80186 / 80188(包括一些片上外设)在嵌入式应用中更受欢迎.

80C86 是 8086 的 CMOS 版本,用于GRiDPad、东芝 T1200、HP 110,最后是 1998-1999 Lunar Prospector。

封装方面,英特尔 8086 有陶瓷和塑料 DIP 两种封装。

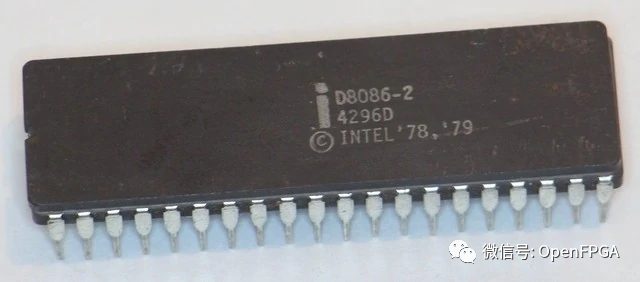

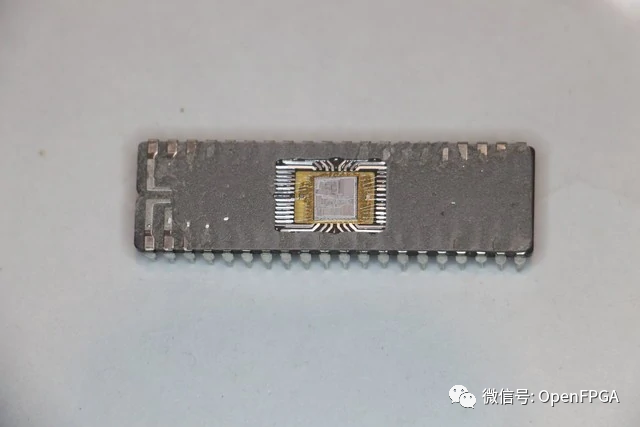

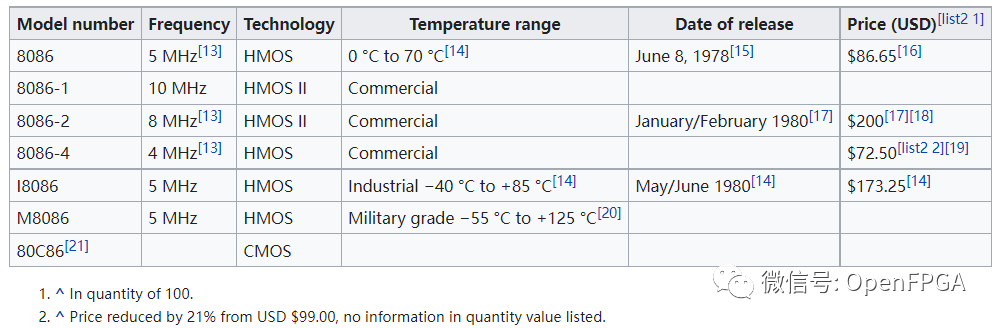

450ee05a86fec01ff269f69283340fbb.png陶瓷 D8086 变体 9750b1b5f64560640c43c63247193763.png塑料 P8086 变体 4f4a01c4eb829f99ce3dbd7e5c0013d6.png英特尔 8086 列表

外设

  • Intel 8237:直接存储器访问(DMA)控制器

  • Intel 8251:USART

  • Intel 8253:可编程间隔定时器

  • Intel 8255:可编程序外围接口

  • Intel 8259:可编程中断控制器

  • Intel 8279:键盘/显示控制器

  • Intel 8282/8283:8位锁存器

  • Intel 8284:时钟发生器

  • Intel 8286/8287:双向8位驱动

  • Intel 8288:总线控制器

  • Intel 8289:总线仲裁器

衍生物和克隆版本

富士通、Harris / Intersil、OKI、Siemens、Texas Instruments、NEC、Mitsubishi和AMD制造了兼容(在许多情况下为增强型)版本。例如,NEC V20和NEC V30尽管 NEC 分别制造了原始的英特尔克隆 μPD8088D 和 μPD8086D,但它们与 8088 和 8086 硬件兼容,但结合了 80186 的指令集以及一些(但不是全部)80186 速度增强功能,提供了插入功能升级指令集和处理速度,而无需制造商修改他们的设计。这种在 CMOS 中相对简单和低功耗的 8086 兼容处理器仍在嵌入式系统中使用。

在苏联通过逆向工程复制8086芯片,最终的芯片K1810VM86是二进制的,并且与 8086 引脚兼容。

de73401fa2fcc39d8113075b12e6f1d0.png苏联克隆K1810VM86 faf212258408d78a2be0f42c6af2fbf7.pngOKI M80C86A QFP-56 3341554356ee7dd00525126901d46602.pngNEC μPD8086D-2 (8 MHz) 来自 1984 年,第 19 周日本(英特尔 D8086-2 的克隆)

使用 8086 的微型计算机

第一个以8086为基础的商业微电脑是Mycron2000。


IBM Displaywriter文字处理机也使用8086。在大部分显要的所有微处理器中,IBM PC使用了更窄的存储器总线版本的8086,也就是Intel 8088。8086CPU结构上的一个重要特点是分为二大部分,即总线接口单元BIU和运行单元EU,其中BIU负责外部信息交换,EU负责指令运行,二者合理分工、并发工作,工作效率比此前的CPU明显提高,常称之为流水线结构。
