AMBA-AHB2/3/5协议详解（附带Multi-layer）

摘要：本文系统梳理 ARM AMBA 总线家族中 AHB 协议的演进脉络，覆盖 AMBA 2 AHB、AMBA 3 AHB-Lite 与 AMBA 5 AHB5 三个主要版本。内容从版本背景与对比总览出发，依次讲解 AHB2 的多主机仲裁与 Split 传输、AHB-Lite 的单主机精简架构及其信号与传输规则，再到 AHB5 在安全传输、排他访问、写选通、信号宽度属性、User 信号与奇偶校验等方面的扩展，最后介绍 Multi-layer AHB 互联矩阵结构，并附完整信号速查表，适合 SoC 设计与验证工程师作为 AHB 协议的系统性参考。

一、版本介绍

AMBA（Advanced Microcontroller Bus Architecture）是 ARM 公司推出的片上系统（SoC）互联标准，自 1996 年发布至今已历经 AMBA 1 → AMBA 5 五个主要版本。AHB（Advanced High-performance Bus）是 AMBA 总线家族中面向高性能、高时钟频率、低延迟的核心总线协议。

AHB 协议相较于简单的 APB，具有以下显著特点：

流水线（Pipelined）操作：地址相位与数据相位分离，地址相位占用一个周期，数据相位可通过 HREADY 反压扩展。

突发（Burst）传输：支持 INCR、WRAP、SINGLE 等多种突发模式，每次仅发送首地址即可完成整笔传输。

多主机（Multi-master）支持：AHB2 原生支持多主机仲裁；AHB-Lite 精简为单主机，但可通过 Multi-layer 互联实现多主机。

Split 传输（AHB2）：Slave 可分离当前传输以释放总线，待数据就绪后再恢复。

信号级编码：HTRANS[1:0]、HSIZE[2:0]、HBURST[2:0]、HPROT[3:0]/[6:0] 等编码位域清晰，便于硬件实现。

Table1.1 AMBA 版本演进与 AHB 的关系

AMBA 版本	发布年份	总线协议	AHB 相关版本
AMBA 1	1997	ASB, APB	—
AMBA 2	1999	AHB, ASB, APB	AHB（原始版，多主机仲裁+Split）
AMBA 3	2003	AXI, AHB-Lite, APB, ATB	AHB-Lite（单主机精简版）
AMBA 4	2010	AXI4, ACE, AHB, APB4	AHB-Lite 继续使用
AMBA 5	2015+	AXI5, ACE5, AHB5, APB5, CHI	AHB5（基于 AHB-Lite 扩展）

二、版本对比一览

下表总结了 AHB2、AHB-Lite（AMBA 3）、AHB5（AMBA 5）三个版本间的主要信号与功能差异。

Table2.1 各个版本 AHB 的对比总览

功能/信号	AHB2 (AMBA 2)	AHB-Lite (AMBA 3)	AHB5 (AMBA 5)
多主机仲裁	✓ 原生支持	✗（需 Multi-layer）	✗（需 Multi-layer）
Split 传输	✓ (HSPLITx)	✗	✗
HADDR 位宽	32-bit	32-bit	10~64-bit (ADDR_WIDTH)
HMASTLOCK	✓	✓	✓
HPROT 位宽	4-bit	4-bit	0/4/7-bit
扩展内存类型	✗	✗	✓ (HPROT[6:4])
安全传输 HNONSEC	✗	✗	✓
排他传输 HEXCL/HEXOKAY	✗	✗	✓
写选通 HWSTRB	✗	✗	✓ (Issue C)
User 信号 (HAUSER等)	✗	✗	✓ (Issue C)
接口奇偶校验	✗	✗	✓ (Issue C)
信号宽度可配置	✗	✗	✓ (Issue C)
原子性	✗	✗	✓ (Multi/SC Atomicity)
端序支持 BE8/BE32	仅固定	仅固定	✓ Endian property

三、AMBA2 AHB

AMBA 2 AHB（1999 年发布）是 AHB 协议的第一个版本，替换了原有的 ASB 总线。它的核心设计目标是支持多主机（Multi-master）操作，通过仲裁器（Arbiter）和地址/数据多路选择器（Mux）实现总线共享，涵盖了 Split 传输、Retry、锁定传输等进阶特性。

3.1 架构

AHB2 系统由以下组件构成：

Master：发起读写传输，驱动地址和控制信号。

Slave：接收传输请求，返回响应和数据。

Arbiter（仲裁器）：管理多个 Master 的总线请求，生成授权信号 HGRANTx。

Decoder（译码器）：根据地址选择目标 Slave，产生 HSELx 信号。

地址/数据多路选择器（Mux）：由 Arbiter 和 Decoder 控制，选择正确的地址/数据路径。

AHB2 的地址相位和数据相位采用流水线结构，地址相位持续一个周期，数据相位可以通过 HREADY 扩展。

3.2 仲裁器信号

Table3.1 仲裁器信号列表

信号	位宽	方向	描述
HBUSREQx	1	Master → Arbiter	Master 请求总线使用权
HLOCKx	1	Master → Arbiter	锁定总线，表示正在执行不可打断的传输序列
HGRANTx	1	Arbiter → Master	授权 Master 使用总线
HMASTER[3:0]	4	Arbiter → Slave	标识当前拥有总线的 Master 编号
HSPLITx[15:0]	16	Slave → Arbiter	Split 传输响应的 Master 位掩码
HMASTLOCK	1	Master → Slave	锁定传输指示

3.3 Split传输

Split 传输是 AHB2 中提高总线利用率的关键机制：当 Slave 预计需要较多时钟周期才能完成传输时，Slave 记录 Master ID（HMASTER），发出 SPLIT 响应。Arbiter 收到 SPLIT 后降低该 Master 的优先级，将总线让给其他 Master。当 Slave 准备好后，通过 HSPLITx 断言对应的 Master 位，Arbiter 重新授权给该 Master 完成传输。

AHB-Lite 和 AHB5 已移除 Split 传输，因为单主机架构不需要此机制。

3.4 传输类型 HTRANS[1:0]

HTRANS[1:0] 编码与 AHB-Lite/AHB5 完全一致，参见第四章 4.4 节。

3.5 锁定传输 HMASTLOCK

若 Master 需要不可打断的原子序列（如 ARM SWP 指令），则置位 HMASTLOCK 信号，指示所有 Slave 当前传输不可被中断。锁定传输结束后，建议 Master 插入一个 IDLE 传输。

3.6 传输大小 HSIZE[2:0] 与突发 HBURST[2:0]

AHB2 的 HSIZE 和 HBURST 编码与 AHB-Lite 完全一致，详见第四章。

四、AMBA3 AHB-lite

AHB-Lite 是 AMBA 3（2003 年发布，2006 年正式规范 IHI0033A v1.0）中对 AHB2 的精简版本。其核心变化是移除仲裁器（Arbiter）和相关信号，变为单主机架构，同时保留 AHB 的高速流水线、突发、锁定等核心特性。

AHB-Lite 的典型应用场景是 Cortex-M 系列处理器与片内外设的互联。

4.1 AHB-lite架构框图

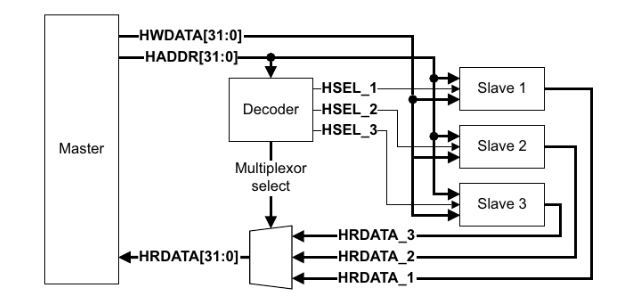

Figure4.1 AHB-lite架构框图

4.2 全局信号

Table4.1 全局信号列表

名称	源	位宽	描述
HCLK	时钟源	1	总线时钟，所有信号时序基于 HCLK 上升沿
HRESETn	复位控制器	1	总线复位信号，低电平有效，唯一低电平有效信号

4.3 Master信号

Table4.2 Master信号列表

名称	位宽	方向	描述
HADDR[31:0]	32	输出	32-bit 字节地址总线
HWRITE	1	输出	写传输指示：1=写，0=读；突发期间保持恒定
HTRANS[1:0]	2	输出	传输类型：IDLE/BUSY/NONSEQ/SEQ
HSIZE[2:0]	3	输出	传输大小编码，如 Byte/Halfword/Word 等
HBURST[2:0]	3	输出	突发类型编码
HWDATA[31:0]	32+	输出	写数据总线，最小 32-bit 推荐
HMASTLOCK	1	输出	锁定传输指示
HPROT[3:0]	4	输出	保护控制信号

注：在 AHB-Lite 中，Master 信号不包含 AHB2 的 HBUSREQx、HLOCKx 等仲裁器信号，因为 AHB-Lite 仅支持单主机。

4.4 Slave信号

Table4.3 Slave信号列表

名称	位宽	方向	描述
HRDATA[31:0]	32+	输出	读数据总线
HREADYOUT	1	输出	传输完成指示，低电平表示插入等待状态
HRESP	1	输出	传输响应：0=OKAY，1=ERROR

4.5 Decoder与Multiplexer信号

Table4.4 Decoder与Multiplexer信号列表

名称	位宽	源	描述
HSELx	1	Decoder	Slave 选择信号，高电平有效
HREADY(combined)	1	Mux	合并后的 HREADY，反馈给所有 Master 和 Slave
HRDATA (muxed)	32+	Mux	多路复用后的读数据
HRESP (muxed)	1	Mux	多路复用后的传输响应

4.6 基本传输

AHB 传输由两个相位组成：

地址相位（Address Phase）：一个 HCLK 周期，Master 驱动地址和控制信号。

数据相位（Data Phase）：一个或多个 HCLK 周期，HREADY 信号控制数据相位是否完成。

(1) 零等待传输（无等待状态）：数据相位紧接在地址相位后一个周期完成。

(2) 有等待传输：当 HREADY 为低时，数据相位被扩展，地址和控制信号保持不变，直到 HREADY 拉高。

(3) 流水线效应：在上一笔数据相位未完成时，下一笔的地址相位已经发出，形成了典型的流水线操作。

4.7 传输类型HTRANS[1:0]

Table4.5 HTRANS信号列表

HTRANS[1:0]	类型	描述
0b00	IDLE	无数据传输，Slave 必须返回零等待 OKAY 响应
0b01	BUSY	Master 在突发中间插入空闲周期，地址反映下一拍传输
0b10	NONSEQ	单次传输或突发的第一拍，地址与控制信号与上一笔无关
0b11	SEQ	突发的后续拍，地址为上一拍地址 + 传输字节数

4.8 传输大小HSIZE[2:0]

Table4.6 HSIZE信号列表

HSIZE[2]	HSIZE[1]	HSIZE[0]	大小 (bits)	描述
0	0	0	8	Byte
0	0	1	16	Halfword
0	1	0	32	Word
0	1	1	64	Doubleword
1	0	0	128	4-word Line
1	0	1	256	8-word Line
1	1	0	512	—
1	1	1	1024	—

注意事项：

HSIZE 设置的传输大小必须 ≤ 数据总线位宽。例如 32-bit 总线只能使用 0b000/0b001/0b010。

HSIZE 在突发期间必须保持恒定。

HSIZE 与 HBURST 共同决定 Wrapping Burst 的地址边界。

4.9 突发传输HBRUST[2:0]

Table4.7 HBURST信号列表

HBURST[2:0]	类型	描述
0b000	SINGLE	单拍传输
0b001	INCR	未定义长度递增突发
0b010	WRAP4	4 拍回环突发
0b011	INCR4	4 拍递增突发
0b100	WRAP8	8 拍回环突发
0b101	INCR8	8 拍递增突发
0b110	WRAP16	16 拍回环突发
0b111	INCR16	16 拍递增突发

关键规则：

固定长度突发（INCR4/8/16、WRAP4/8/16）必须以 SEQ 传输结束，不允许以 BUSY 结束。

未定义长度突发 INCR 可以以 BUSY 结束，之后由 NONSEQ 或 IDLE 终止。

Master 不得发起跨越 1KB 地址边界的递增突发。

突发传输所有拍必须地址对齐：Word 传输要求 HADDR[1:0]=0b00，Halfword 要求 HADDR[0]=0。

WRAP 回环边界 = HBURST 拍数 × HSIZE 字节数。例如 WRAP4 + HSIZE=Word（4B）时，边界为 16B。

SINGLE 突发后必须跟 IDLE 或 NONSEQ，不允许 BUSY。

4.10 锁定传输HMASTERLOCK

HMASTLOCK 信号置高指示当前传输序列不可被中断。在锁定传输序列结束后，建议 Master 插入一个 IDLE 传输。

典型应用：ARM SWP（Swap）指令的原子读-修改-写操作。

4.11 保护控制信号HPROT[3:0]

HPROT[3:0] 提供总线访问的额外保护信息，主要面向有 MMU 的 Master 和需要保护检查的模块。

Table4.8 HPROT信号列表

位	名称	描述
HPROT[0]	Data/Opcode	0=指令取指，1=数据访问
HPROT[1]	Privileged	0=用户访问，1=特权访问
HPROT[2]	Bufferable	0=不可缓冲，1=可缓冲
HPROT[3]	Modifiable (AHB-Lite: Cacheable)	0=不可缓存/不可修改，1=可缓存/可修改

如果 Master 无法产生精确的保护信息，建议设置 HPROT = 0b0011（Non-cacheable, Non-bufferable, Privileged, Data access）。

4.12 Slave响应信号HRESP

AHB-Lite 的 Slave 响应组合：

Table4.9 HRESP信号列表

HRESP	HREADYOUT	含义
0 (OKAY)	0	传输未完成（等待状态）
0 (OKAY)	1	传输成功完成
1 (ERROR)	0	ERROR 响应第一拍
1 (ERROR)	1	ERROR 响应第二拍

ERROR 响应需要两个周期：第一周期 HRESP=HIGH, HREADYOUT=LOW；第二周期 HRESP=HIGH, HREADYOUT=HIGH，结束传输。

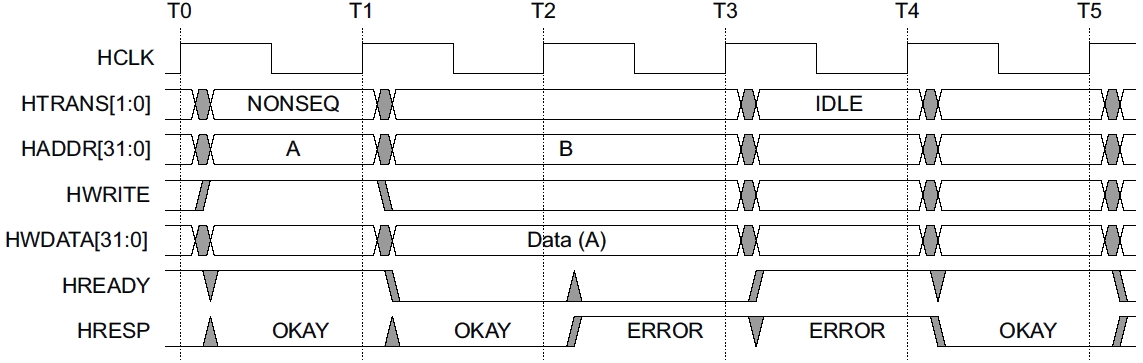

Figure4.2 遇见ERROR响应的传输图

T1-T2：Slave插入了一个等待状态，提供了一个OKAY响应。

T2-T3：Slave发布了一个ERROR响应，这是ERROR响应两拍机制的第一拍，此时HREADY为低电平。

T3-T4：Slave发布了一个ERROR响应，这是第二拍，此时HREADY为高电平，Master改变传输类型为IDLE,取消了原计划对地址B的传输，这是由于Slave在T2是一个错误的登记。说人话，就是Slave由于流水线的存在在T2接受了B的地址，现在Master告诉Slave需要取消。

T4-T5：Slave回应一个OKAY响应。

4.13 数据总线

AHB 支持 8/16/32/64/128/256/512/1024-bit 数据总线。推荐最小 32-bit。数据总线宽度可以不对称（读/写总线可不同宽度）。

端序支持：AHB-Lite 支持 Little-endian 和 Big-endian。Big-endian 有两种方式：BE8（字节不变）和 BE32（字不变）。

当窄 Master 连接宽 Slave 或反之，需要通过外部逻辑进行数据对齐和扩展，不支持超出自身接口位宽的传输。

4.14 时钟与复位

HCLK：总线时钟，所有信号在 HCLK 上升沿采样。

HRESETn：低电平复位信号，复位时 Master 必须驱动 HTRANS=IDLE，HWDATA=0，其他信号相应复位。

如果 Master 无法产生精确的保护信息，建议设置 HPROT = 0b0011（Non-cacheable, Non-bufferable, Privileged, Data access）。

五、AMBA5 AHB5

AHB5 是 AMBA 5 规范（2015 年 IHI0033C Issue B，2021 年 Issue C）中基于 AHB-Lite 的功能扩展版本。它保留了 AHB-Lite 的单主机架构，但通过属性（Property）机制新增了多项能力：

Issue B（2015）：增加 AHB5。新功能包括扩展内存类型（HPROT[6:4]）、安全传输（HNONSEC）、排他传输（HEXCL/HEXOKAY/HMASTER）。

Issue C（2021）：增加信号宽度属性（ADDR_WIDTH/DATA_WIDTH 等）、写选通（HWSTRB）、User 信号更新、接口奇偶校验保护。

术语变更：Issue C 将 Master/Slave 更名为 Manager/Subordinate。

5.1 新增信号总览

Table5.1 AHB5新增信号列表

信号	位宽	属性	描述
HNONSEC	1	Secure_Transfers	指示传输安全属性：1=Non-secure，0=Secure
HEXCL	1	Exclusive_Transfers	排他传输指示
HMASTER[m:0]	0~8	Exclusive_Transfers	Manager 标识符
HEXOKAY	1	Exclusive_Transfers	排他传输成功/失败指示
HWSTRB	DATA_WIDTH/8	Write_Strobes	写字节选通信号
HAUSER/HWUSER/HRUSER	自定义	User_Signals	用户自定义信号
HPROT[6:4]	3	Extended_Memory_Types	扩展内存类型：Lookup/Allocate/Shareable

5.2 扩展内存类型HPROT[6:4]

AHB5 定义了 Extended_Memory_Types 属性。启用后，HPROT 扩展为 7-bit（HPROT[6:0]），其中 HPROT[6:4] 提供额外的内存类型信息：

Table5.2 扩展内存类型信号列表

位	名称	描述
HPROT[4]	Lookup	1=需要查找缓存，0=不需要查找，直接访问最终目的地
HPROT[5]	Allocate	1=建议分配缓存行，0=建议不分配
HPROT[6]	Shareable	1=共享内存区域，响应必须保证对其他 Manager 可见；0=非共享

HPROT[6:2] 的组合定义具体内存类型：

Table5.3 内存类型组合定义表

HPROT[6] Shareable	HPROT[5] Allocate	HPROT[4] Lookup	HPROT[3] Modifiable	HPROT[2] Bufferable	内存类型
0	0	0	0	0	Device-nE（不可提前响应）
0	0	0	0	1	Device-E（可提前响应）
0	0	0	1	0	Normal Non-cacheable, Non-shareable
0	0/1	1	1	0	Write-through, Non-shareable
0	0/1	1	1	1	Write-back, Non-shareable
1	0	0	1	0	Normal Non-cacheable, Shareable
1	0/1	1	1	0	Write-through, Shareable
1	0/1	1	1	1	Write-back, Shareable

5.3 安全传输HNONSEC

AHB5 的 Secure_Transfers 属性启用后，新增 HNONSEC 信号：

HNONSEC = 1：Non-secure 传输（非安全）。

HNONSEC = 0：Secure 传输（安全）。

HNONSEC 是地址相位信号，在整个突发期间必须保持恒定。

5.4 排他传输 HEXCL/HMASTER/HEXOKAY

AHB5 的 Exclusive_Transfers 属性启用后，支持排他访问（Exclusive Access）机制，用于实现信号量（Semaphore）操作。

排他访问序列：

(1) Master 发起排他读传输（HEXCL=1），从目标地址读取数据。

(2) Master 根据读取值计算新值。

(3) Master 发起排他写传输（HEXCL=1）到同一地址。

(4) 若从排他读之后没有其他 Master 写入该地址，排他写成功（HEXOKAY=1），内存更新；否则失败（HEXOKAY=0），内存不更新。

(5) 若排他写失败，Master 应重试整个排他序列。

HMASTER[m:0]：Manager 标识符，用于区分同一 Manager 内的多个排他线程。推荐位宽：Manager 端 4-bit，Slave 端 8-bit。

5.5 写选通HWSTRB

AHB5 Issue C 定义了 Write_Strobes 属性。启用后，新增 HWSTRB 信号：

HWSTRB 宽度 = DATA_WIDTH / 8，每个 bit 对应 HWDATA 的一个字节。

HWSTRB[n] = 1 表示 HWDATA[(8n)+7:(8n)] 包含有效数据。

HWSTRB 是数据相位信号，与 HWDATA 具有相同的有效性规则。

支持稀疏写（Sparse Write）：部分字节选通位为 0，允许只更新指定字节。

所有选通位为 0 的传输是合法的，不写入任何字节。

5.6 信号宽度属性

Issue C 引入了信号宽度属性机制，允许接口配置以下宽度：

ADDR_WIDTH：HADDR 位宽，推荐 10~64。Issue A/B 固定为 32。

DATA_WIDTH：HWDATA/HRDATA 位宽，可选 8/16/32/64/128/256/512/1024，推荐 32~256。

HBURST_WIDTH：HBURST 位宽，必须为 0 或 3。

HPROT_WIDTH：HPROT 位宽，必须为 0、4 或 7（取决于 Extended_Memory_Types）。

HMASTER_WIDTH：HMASTER 位宽，推荐 0~8。

5.7 User信号

AHB5 Issue C 定义了 User 信号，分为三组：

HAUSER：地址相位 User 信号，伴随 HADDR。

HWUSER：写数据相位 User 信号，伴随 HWDATA。

HRUSER：读数据相位 User 信号，伴随 HRDATA。

协议规范不强制要求实现 User 信号，建议仅在互联组件中包含 User 信号透传。若两个组件以不兼容的方式使用相同 User 信号，会导致互操作性问题。

5.8 接口奇偶校验保护

IHI0033C Issue C 新增了接口保护机制，使用奇偶校验检测关键控制信号和数据的传输错误：

奇偶校验信号：针对 HADDR、HWDATA、HRDATA 等关键信号提供奇偶校验位。

错误检测行为：定义奇偶校验错误时的处理方式，包括错误上报和恢复机制。

适用于需要高可靠性（如汽车电子、工业控制）的 SoC 设计。

5.9 信号有效性规则

AHB5 Issue C 定义了信号有效性规则（Signal Validity Rules），明确信号在何时必须有效：

地址相位信号：HADDR、HWRITE、HSIZE、HBURST、HPROT、HMASTLOCK、HNONSEC、HEXCL 在 HTRANS 非 IDLE 时必须有效。

数据相位信号：HWDATA、HWSTRB 在写传输的数据相位有效期间必须有效。

HRDATA 在读传输的数据相位有效期间必须有效。

5.10 原子性（Atomicity）

AHB5 定义了两种原子性属性：

Single-copy Atomicity（单拷贝原子性）：定义单个访问的最小原子访问大小。

Multi-copy Atomicity（多拷贝原子性）：定义多 Manager 系统中写操作的全局可见性保证。

5.11 端序支持（Endianness）

AHB5 引入 Endian 属性，定义了两种 big-endian 模式：

BE8（Byte-invariant big-endian）：字节不变大端序。字节访问使用与 little-endian 相同的数据总线位。多字节传输时，最高有效字节放在传输地址，后续字节依次放在递增地址。

BE32（Word-invariant big-endian）：字不变大端序。字访问时最高有效字节和最低有效字节分别使用与 little-endian 相同的数据总线位。

六、Multi-layer AHB（多层AHB互联）

Multi-layer AHB 是一种基于 AHB-Lite 协议的互联矩阵方案（2004 年 DVI0045B），用于在 AHB-Lite 单主机架构上实现多主机系统。每个 Master 拥有独立的 AHB-Lite 层，通过互联矩阵（Interconnect Matrix）连接到共享的 Slave。

关键优势：

多 Master 可同时访问不同的 Slave，实现并行数据传输。

每层使用 AHB-Lite 协议，无需修改标准 AHB 模块。

每层只有单个 Master，不需要仲裁器或 Master-to-Slave Mux。

仲裁仅在多个 Master 同时访问同一个 Slave 时发生，是点对点仲裁。

可复用已有的 AHB Master 和 Slave 模块，无需修改。

6.1 互联矩阵结构

互联矩阵（Interconnect Matrix）包含以下组件：

译码器（Decoder）：每层一个，确定当前传输目标 Slave。

仲裁器（Arbiter）：每个 Slave 端口一个，管理多个 Master 对该 Slave 的访问优先级。

输入级（Input Stage）：当某层被等待时，存储流水线地址和控制信息副本。

多路选择器（Mux）：将传输从对应层路由到目标 Slave。

6.2 仲裁策略

每个 Slave 端口独立仲裁，常见策略：

Round-robin（轮询）：每传输或每突发轮换。

Fixed Priority（固定优先级）：高优先级层始终优先。

未被授权的层通过 HREADY 信号被等待，直到获得访问权限。

6.3 高级配置选项

本地 Slave（Local Slave）：将特定 Slave 私有化到某层，减少互联矩阵复杂度。

多 Slave 单端口：将多个低带宽 Slave 合并为一个逻辑端口。

多 Master 共享层：多个低带宽 Master 共享一个 AHB 层。

多端口 Slave：支持从多个层同时访问的 Slave（如多端口内存控制器）

七、Appendix 信号速查表

A.1 全局信号

信号	源	位宽	描述
HCLK	时钟源	1	总线时钟，上升沿采样
HRESETn	复位控制器	1	总线复位，低电平有效

A.2 Master（Manager）信号

信号	位宽	AHB-Lite	AHB5	描述
HADDR	32 / ADDR_WIDTH	✓	✓	地址总线
HWRITE	1	✓	✓	写传输指示
HTRANS	2	✓	✓	传输类型 IDLE/BUSY/NONSEQ/SEQ
HSIZE	3	✓	✓	传输大小编码
HBURST	3	✓	✓	突发类型编码
HWDATA	DATA_WIDTH	✓	✓	写数据总线
HMASTLOCK	1	✓	✓	锁定传输
HPROT	4/7	✓	✓	保护控制信号
HNONSEC	1	✗	✓	安全传输属性
HEXCL	1	✗	✓	排他传输指示
HMASTER	HMASTER_WIDTH	✗	✓	Manager 标识符
HWSTRB	DATA_WIDTH/8	✗	✓	写字节选通
HAUSER	自定义	✗	✓	地址相位 User 信号
HWUSER	自定义	✗	✓	写数据相位 User 信号

A.3 Slave（Subordinate）信号

信号	位宽	AHB-Lite	AHB5	描述
HRDATA	DATA_WIDTH	✓	✓	读数据总线
HREADYOUT	1	✓	✓	传输完成/等待指示
HRESP	1	✓	✓	传输响应 OKAY/ERROR
HEXOKAY	1	✗	✓	排他传输成功/失败
HRUSER	自定义	✗	✓	读数据相位 User 信号

A.4 Decoder与Multiplexer信号

信号	位宽	源	描述
HSELx	1	Decoder	Slave 选择信号
HREADY	1	Mux	合并后的传输完成指示
HRDATA(muxed)	DATA_WIDTH	Mux	多路复用读数据
HRESP(muxed)	1	Mux	多路复用传输响应

A.5 编码速查表

HTRANS[1:0]

编码	类型	说明
0b00	IDLE	无传输
0b01	BUSY	突发中间插入空闲
0b10	NONSEQ	首拍/单拍
0b11	SEQ	后续拍

HSIZE[2:0]

编码	大小	说明
0b000	8-bit	Byte
0b001	16-bit	Halfword
0b010	32-bit	Word
0b011	64-bit	Doubleword
0b100	128-bit	4-word
0b101	256-bit	8-word
0b110	512-bit	—
0b111	1024-bit	—

HBURST[2:0]

编码	类型	说明
0b000	SINGLE	单拍
0b001	INCR	未定义长度递增
0b010	WRAP4	4拍回环
0b011	INCR4	4拍递增
0b100	WRAP8	8拍回环
0b101	INCR8	8拍递增
0b110	WRAP16	16拍回环
0b111	INCR16	16拍递增

HPROT[3:0]（AHB-lite）

位	名称	0	1
[0]	Data/Opcode	指令取指	数据访问
[1]	Privileged	用户访问	特权访问
[2]	Bufferable	不可缓冲	可缓冲
[3]	Modifiable	不可修改	可修改

HPROT[6:4]（AHB5 扩展）

位	名称	0	1
[4]	Lookup	不需查找缓存	需查找缓存
[5]	Allocate	不建议分配	建议分配
[6]	Shareable	非共享	共享

HRESP

HRESP	HREADYOUT	含义
0	0	传输未完成（等待）
0	1	传输成功完成
1	0	ERROR 第一拍
1	1	ERROR 第二拍
