教会你一个零件文件放下三种规格：SOLIDWORKS配置尺寸与特征教程

同一款安装支架分小、中、大三种规格，差的地方只有支架长度、安装孔距，以及大规格才有的加强孔。

复制三个零件文件最省事，但安装孔位置要统一调整时，你得逐个打开、修改、检查。规格一多，总有一个被漏改。

问题的根源不在文件多少，而是共享设计和规格差异没有被分开管理。SolidWorks 的配置就是干这个的：在同一个零件文件里保存多套尺寸、特征抑制状态和自定义属性，切换配置即切换规格。

SolidWorks 配置是什么？一个文件怎么装下三种规格

配置是 SolidWorks 自带的模型功能，创建、查看和切换配置的界面是设计树上方的配置管理器（ConfigurationManager）。它管理的对象始终是当前这一个文件，不会把已有的几个独立零件合并进来。

以安装支架为例，同一个零件文件里建三种配置：

切换配置时，SolidWorks 按当前配置保存的尺寸和特征状态呈现模型：三种规格共享基础特征，各自保留尺寸和局部结构差异。

整个操作流程：

建立基础模型
      ↓
ConfigurationManager 添加配置（S/M/L）
      ↓
配置尺寸（长度、孔距按规格填值）
      ↓
配置特征抑制 + 配置特定属性
      ↓
逐一激活配置，检查模型

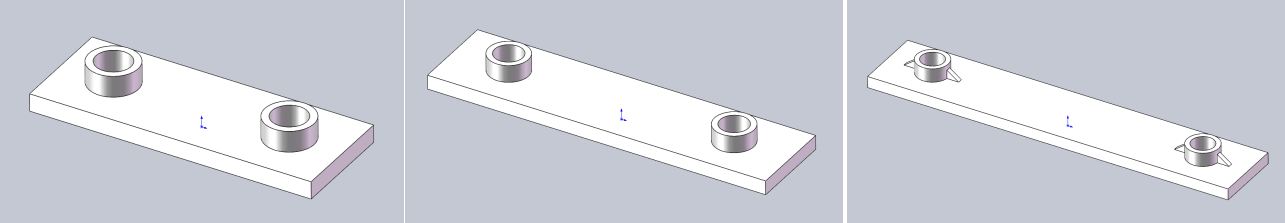

图1 同一零件文件下的多规格配置，共享基础特征

第一步：建立可以复用的基础模型

先完整建好一个支架：草图尺寸控制长度和孔距，把大规格才需要的加强孔建成独立特征。

两个细节决定后面顺不顺：

• 关键尺寸和特征提前命名，比如"支架长度"“安装孔距”“大规格加强孔”，后面配置尺寸时一眼定位
• 草图关系和特征引用要稳定，否则切换尺寸后容易重建失败

第二步：在 ConfigurationManager 添加配置

操作路径：设计树上方切换到配置管理器，在配置视图右键单击零件名称，选择"添加配置"，重复三次得到 S、M、L。

刚建好的三个配置模型完全一样，这是正常现象。此时只是建了三个"状态位"，规格差异要靠后面两步写进去。

图2 右键零件名称添加配置，先建状态再填差异

第三步：配置尺寸，范围选项选错就一改全改

右键单击支架长度尺寸，选择"配置尺寸"，在"修改配置"对话框里把 S、M、L 的长度分别填 80、120、160，孔距同样操作。多个配置的参数集中排在一张表里，比逐个激活配置检查快得多。

图3 多个配置的尺寸集中填写与核对

易错点： 直接双击改尺寸时，尺寸修改框会要求选范围——“此配置”“所有配置”“指定配置”。只想调 L 却选了"所有配置"，S 和 M 会一起被改掉。拿不准就用"配置尺寸"对话框，按配置逐项填。

第四步：特征抑制和配置特定属性，处理非尺寸差异

系列零部件的差异不一定只有尺寸。大规格要加强孔、小中规格不要：右键单击加强孔特征，选择"配置特征"，在"修改配置"对话框中为 S、M 设置抑制，L 保持解除抑制。被抑制的特征不参与对应配置的模型生成。

图4 按配置控制特征抑制状态

再打开文件属性进入配置特定属性，选中对应配置后填写型号、规格描述，让三种规格分别对应 BRK-S、BRK-M、BRK-L。要让工程图或材料明细表按配置输出信息，还需结合企业的编号和交付规则继续设置。

哪些规格适合放进同一个文件

判断标准就一条：共享设计与规格差异能不能分清。基本轮廓和共同孔型复用，长度、孔距、可选特征、型号属性按配置保存；公共结构改动时，仍然要明确修改作用于当前、所有还是指定配置。

第一次上手，挑一个只有两三种规格的简单零件，配一个尺寸加一个可选特征，逐个激活配置检查模型。验证稳定后，再决定要不要把更多系列规格纳入同一文件。

FAQ

Q：配置能把已有的几个独立零件文件合并成一个吗？
A：不能。配置管理器只管理当前文件内的状态组合，已有文件不会被自动合并。需要先建立基础模型，再逐个添加配置。

Q：我只改了 L 配置的尺寸，为什么 S、M 也跟着变了？
A：尺寸修改时的范围选项选成了"所有配置"。改前确认范围是"此配置"，或直接用"配置尺寸"对话框按配置逐项填写。

Q：抑制掉的特征去哪了？
A：还在设计树里，只是不参与该配置的模型生成。切换到解除抑制的配置，特征会恢复显示。
