引言：本文面向 STM32 初学者和嵌入式开发入门者，旨在通过一个完整的「点亮 LED」实战项目，帮助读者理解 STM32 的命名规则、GPIO 输入输出模式以及寄存器配置方法。文章从基础概念讲起，逐步深入到数据手册查阅、寄存器操作和代码实现，最终带领读者完成从原理分析到实际点灯的全过程。阅读本文后，你将掌握使用寄存器直接控制 STM32 GPIO 的核心方法，为后续学习更复杂的嵌入式开发打下坚实基础。

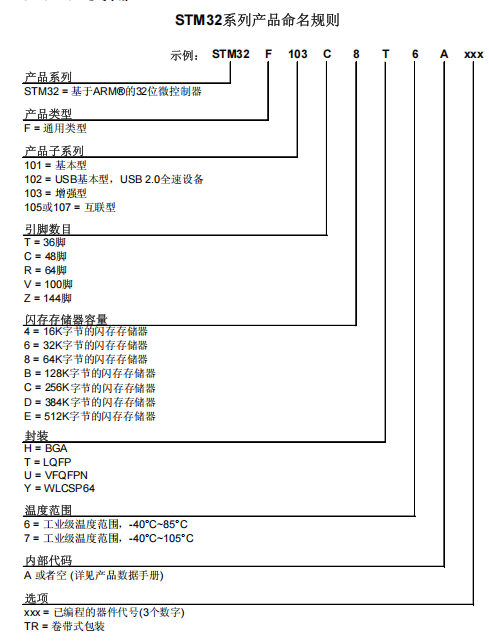

一、STM32命名规则

1、产品系列
STM32 表示 ST 公司品牌下 Cortex-Mx 平台架构的 32 位处理器系列

2、产品类型
F：基础型，通用型
A：汽车级别
L：低功耗
S：标准型
T：触摸感应
W：无线产品
G：F 的升级款，同等资源的 F1/3/4 芯片提供更多的增强型外设
C：低成本，高性价比

3、产品特定功能-子系列
050：ARM Cortex-M0 内核，
051：ARM Cortex-M0 内核，入门级
100：ARM Cortex-M3 内核，超值型，外设资源相对较少
101：ARM Cortex-M3 内核，基本型，
102：ARM Cortex-M3 内核，USB
103：ARM Cortex-M3 内核，增强型，含 USB
303：是 103 的升级版，带 DSP 和模拟外设
105：ARM Cortex-M3 内核，USB 互联网型
107：ARM Cortex-M3 内核，USB 互联网型+以太网型
108：ARM Cortex-M3 内核，IEEE802.15.4 标准
151：ARM Cortex-M3 内核，无 LCD 资源
152/162：ARM Cortex-M3 内核，LCD 资源
407：ARM Cortex-M4 内核高性能，带 DSP 和浮点运算
415/417：ARM Cortex-M4 内核高性能

4、芯片引脚数量
D->14, F->20, E->25&24, G->28, K->32, T->36, H->40, S->44, C->48&49;
U->63, R->64&66; J->72; M->80; O->90; V->100; Q->132; Z->144; A->169;
I->176&176+25; B->208; N->216; X->256;
汽车级
8->48
9->64
A->80

5、闪存容量
0 --> 1KB; 1 --> 2KB; 2 --> 4KB; 3 --> 8KB; 4 --> 16KB; 5 --> 25KB; 6 --> 32KB;
7 --> 48KB; 8 --> 64KB; 9 --> 72KB; A --> 96KB; B --> 128KB; Z --> 192KB;
C --> 256KB; D --> 384KB; E --> 512KB; F --> 768KB; G --> 1024KB;
H --> 1536KB; I --> 2048KB;

6、封装类型
B- plastic DIP
D- ceramic DIP
G- ceramic QFP
H-LFBGA/TFBGA
I-UFBGA pitch 0.5mm
J-UFBGA pitch 0.8mm
K-UFBGA pitch 0.65mm
M-plastic SOP,SO
P-TSSOP
Q-plastic QFP
T-QFP
U-UFQFPN
V-VFQFPN
Y-WLCSP

7、工作温度
6&A : -40~85℃；
7&B : -40~105℃；
3&C : -40~125℃；
D : -40~150℃；
————————————————
以上文本为CSDN博主「Jonathan_NYF」的原创文章。
原文链接：https://blog.csdn.net/qq_39747958/article/details/134931252

注意：如有需要更详细的说明请移步该博主文章；

二、点亮学海的那盏灯

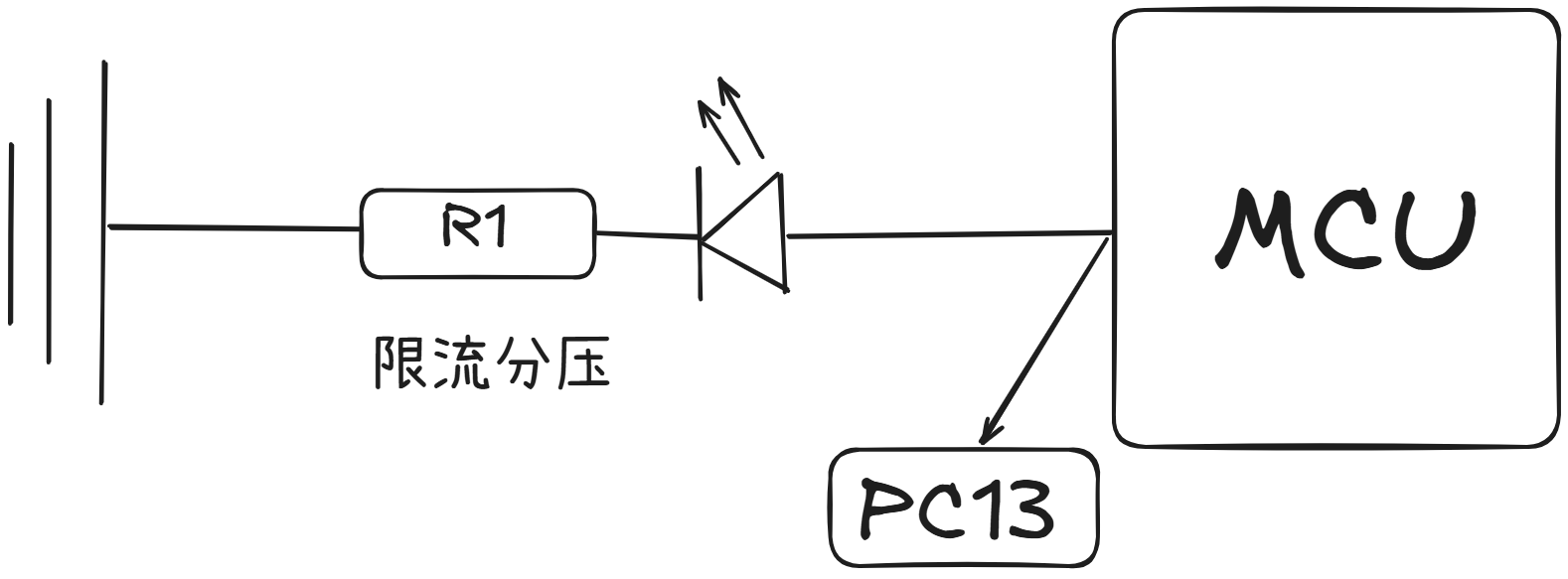

电路及基础分析

任务需求：点亮发光二极管
需要PC13引脚输出高电平1；

三、根据任务需求查看数据手册

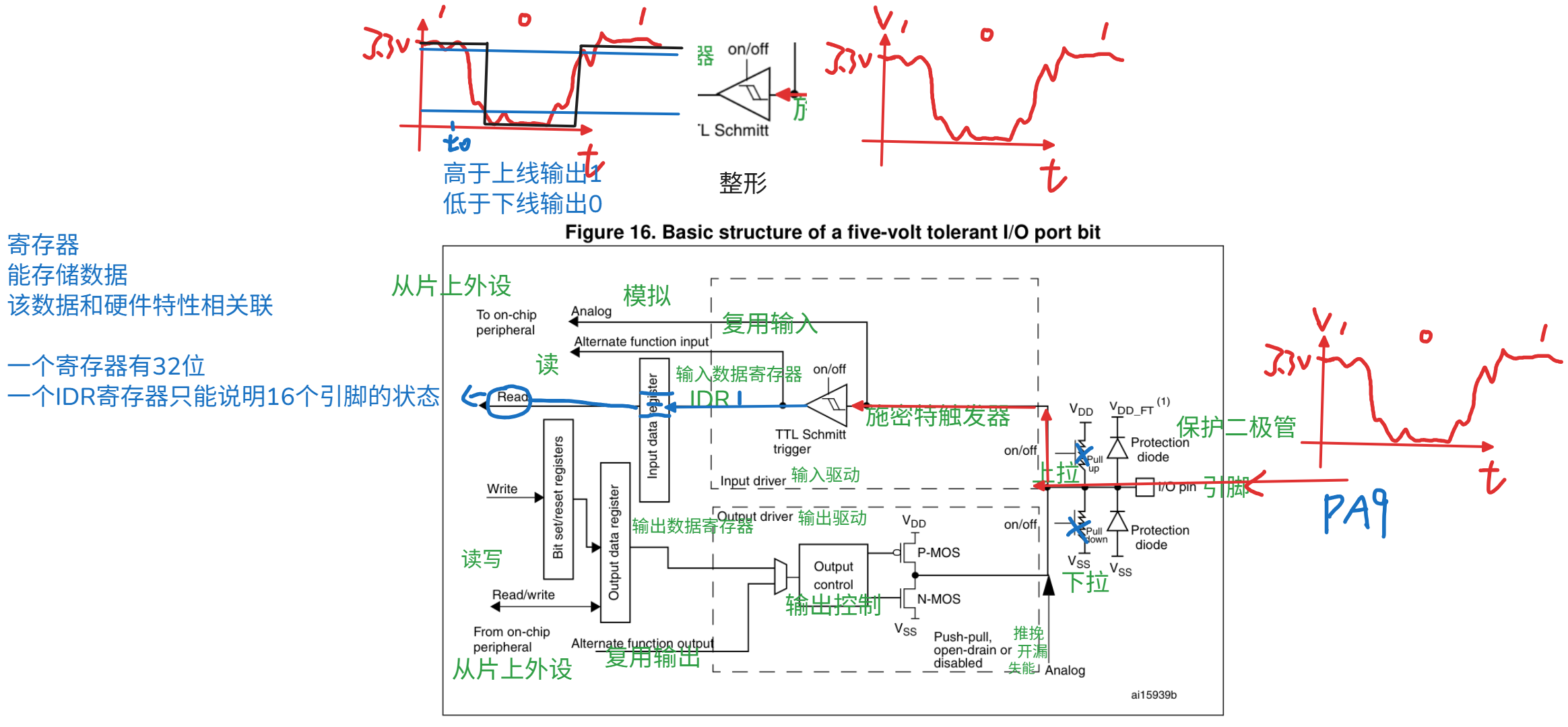

下面我们先来分析一下基本输入输出模式；

输入模式

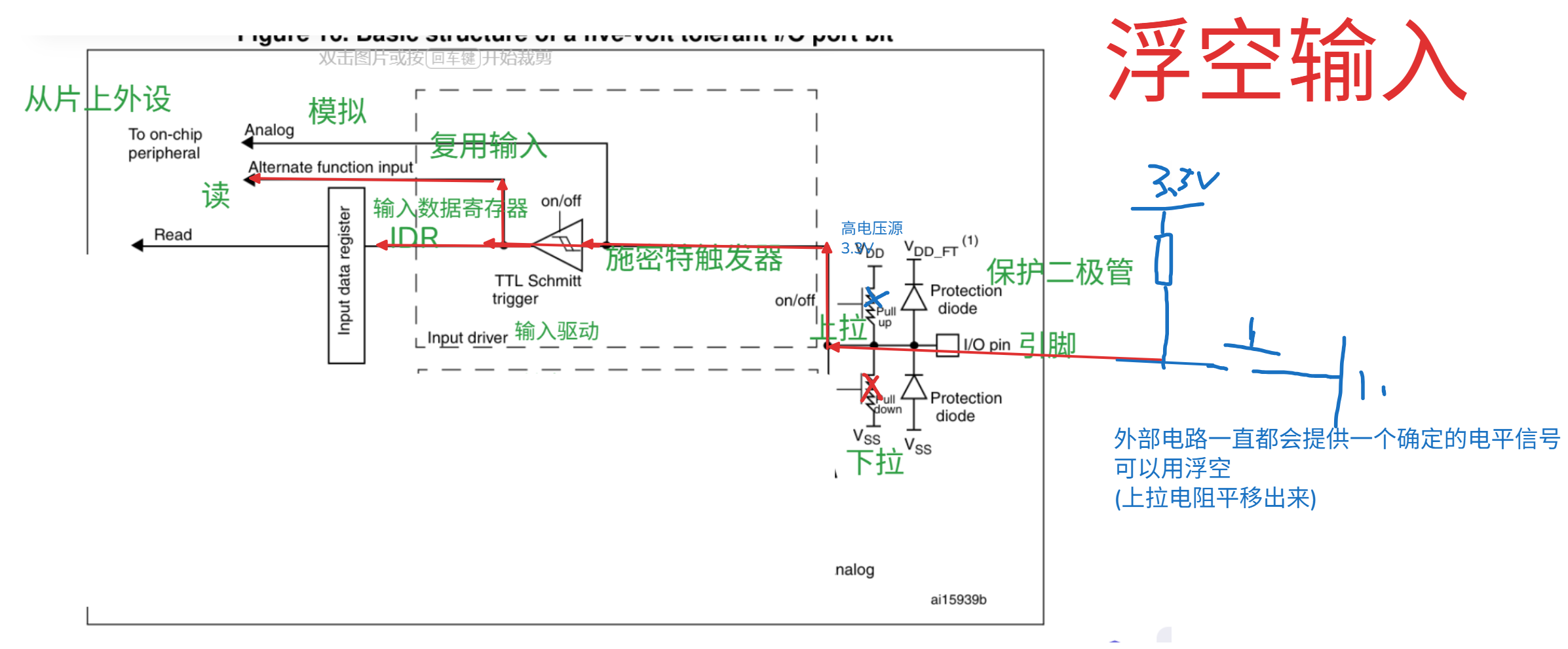

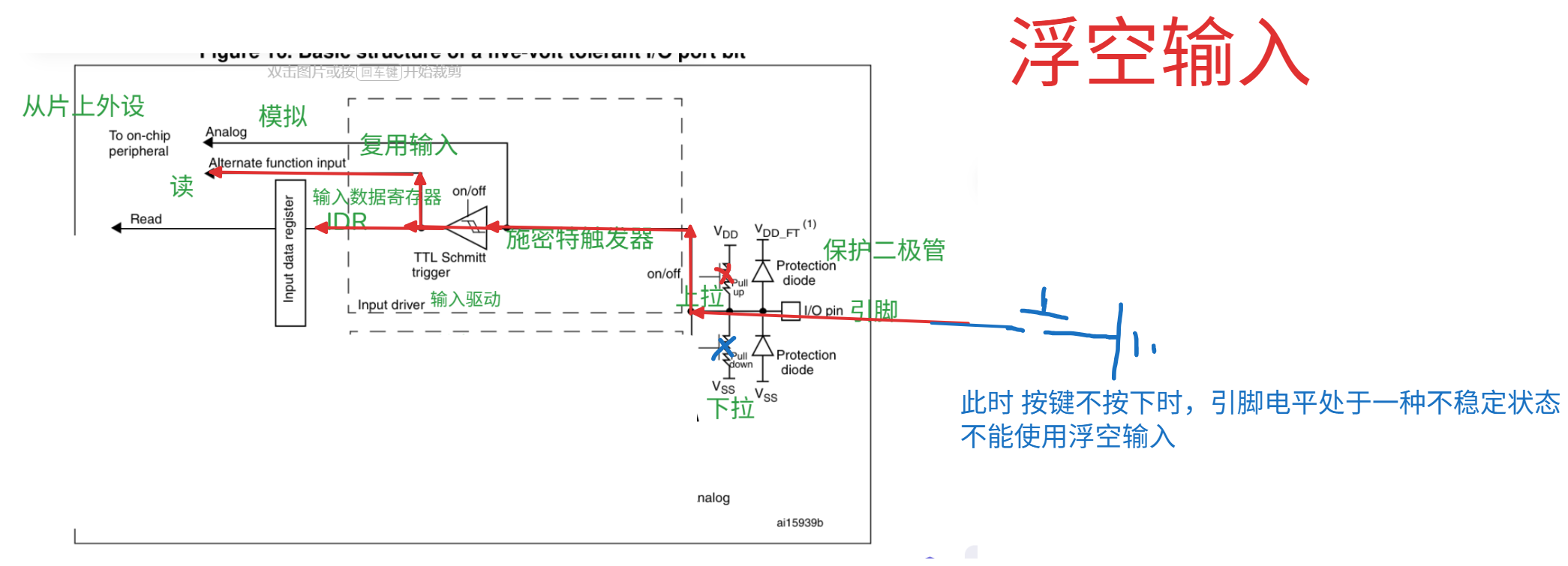

浮空输入

优点：电平完全由外部决定

缺点：当外部电平不稳定时，对系统是灾难性的

自行在单片机外部接一个上拉电阻

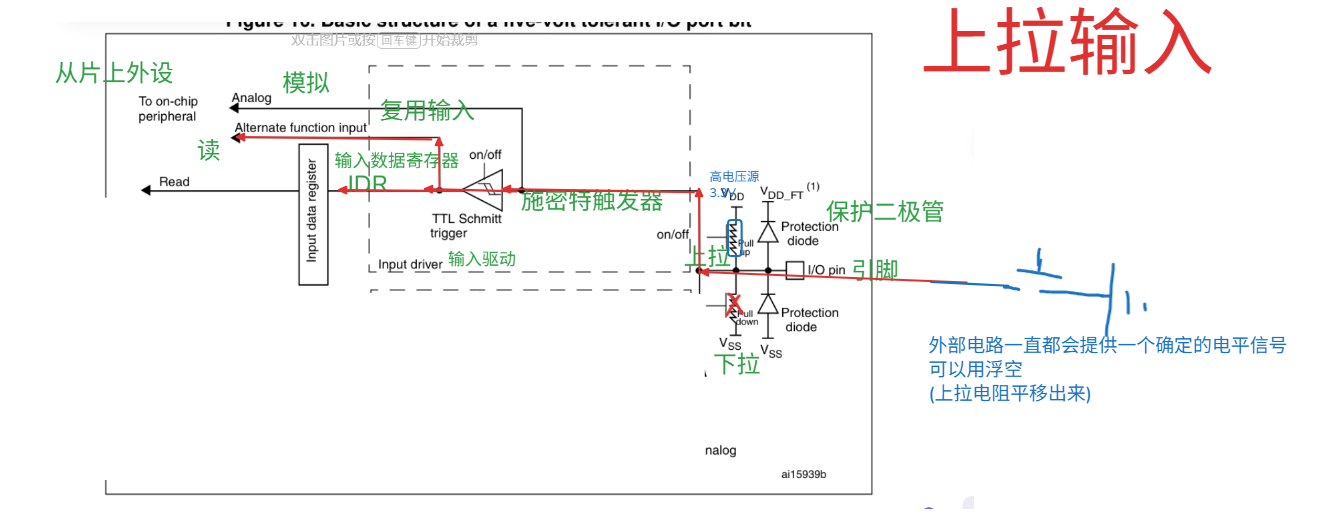

上拉输入

当外部电路电压不稳定时，打开上拉电阻（MCU内部提供）可提供一个稳定的高电平

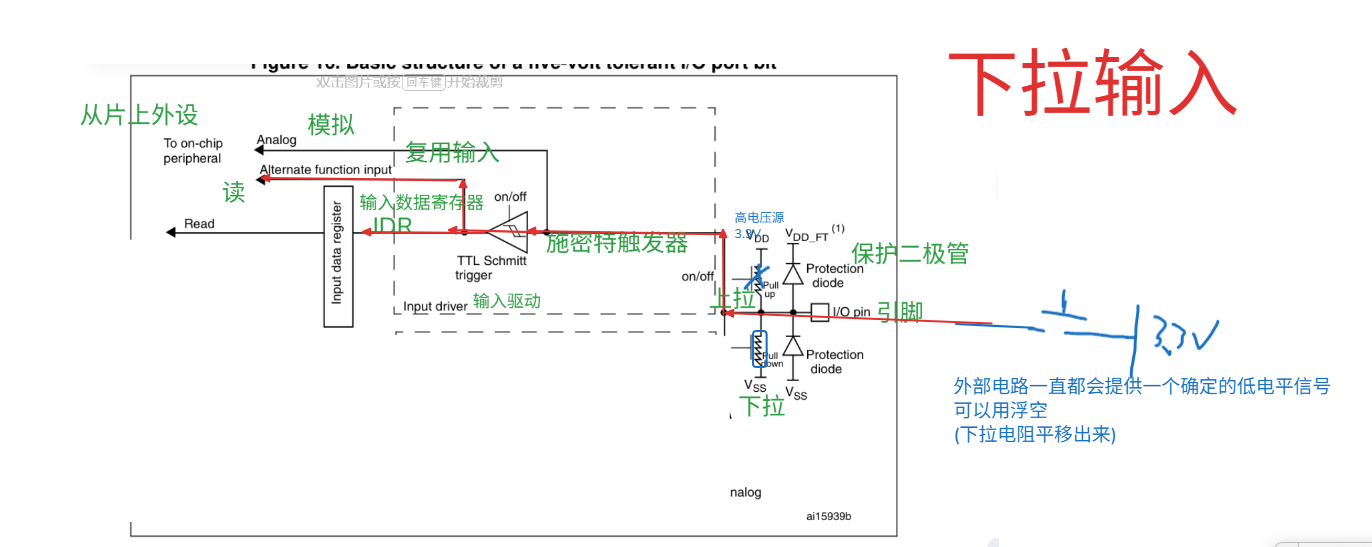

下拉输入

当外部电路提供电压时，打开下拉电阻可提供一个稳定的低电平

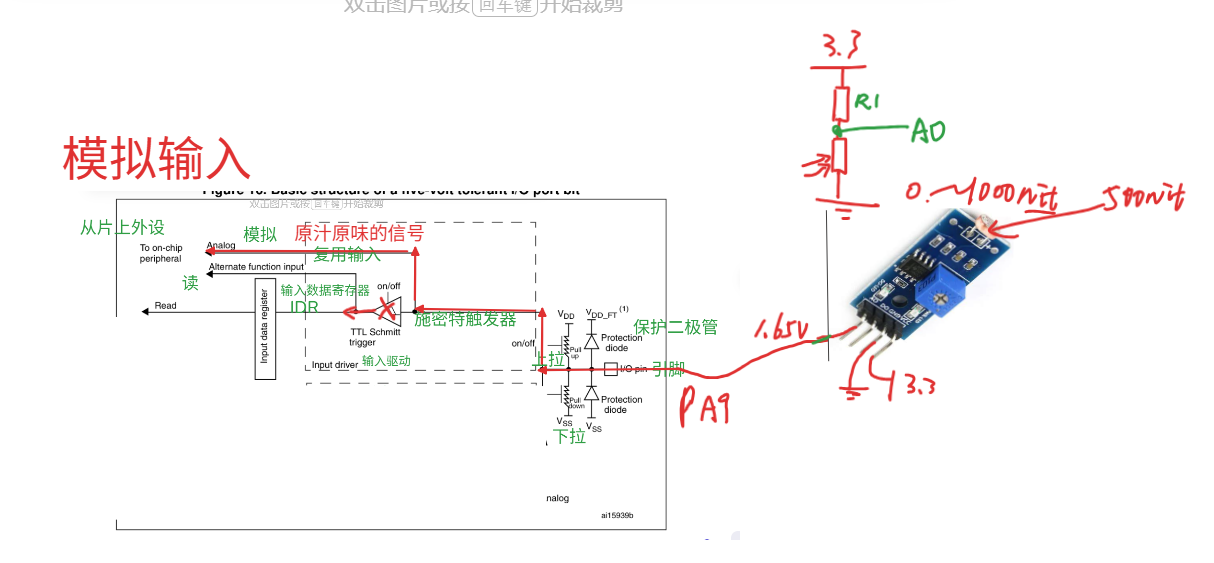

模拟输入

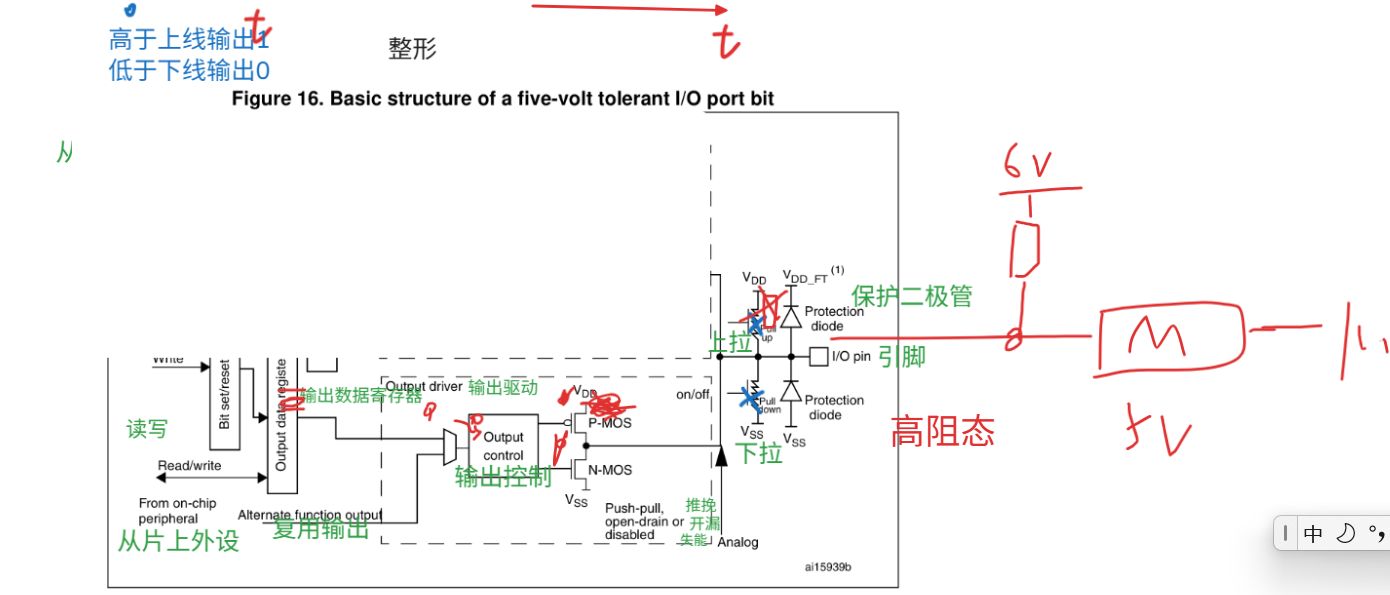

输出

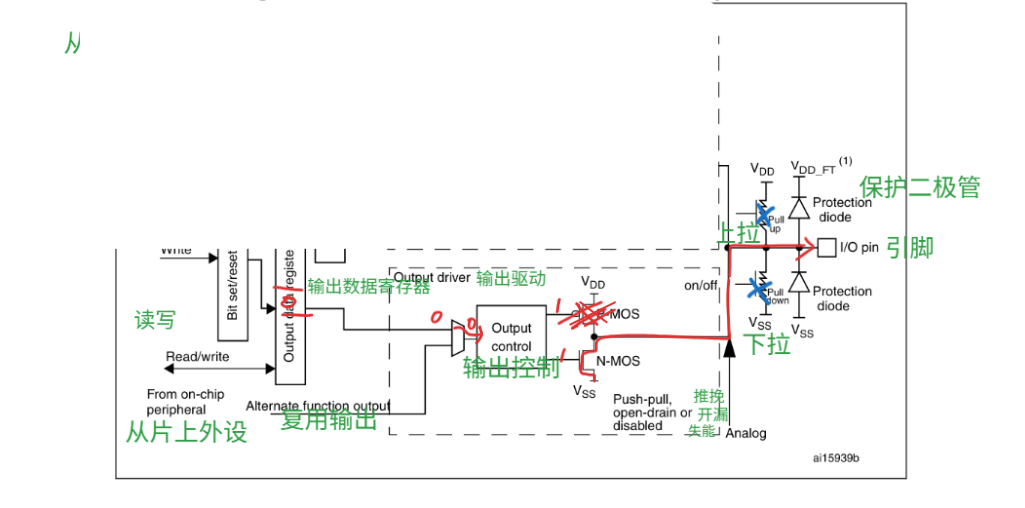

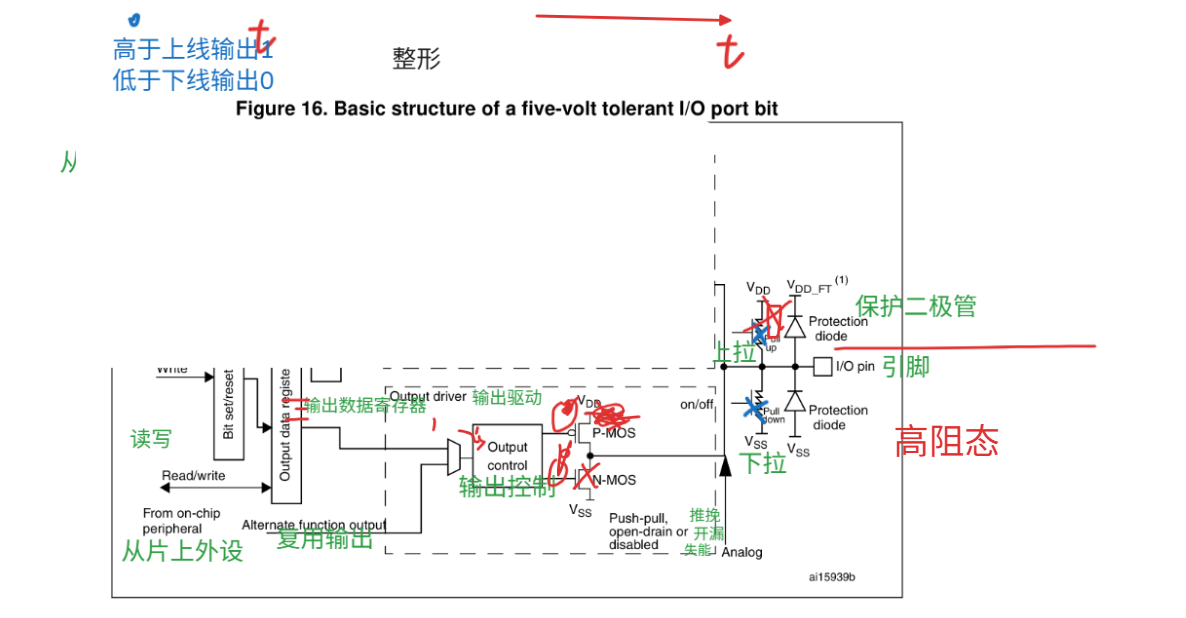

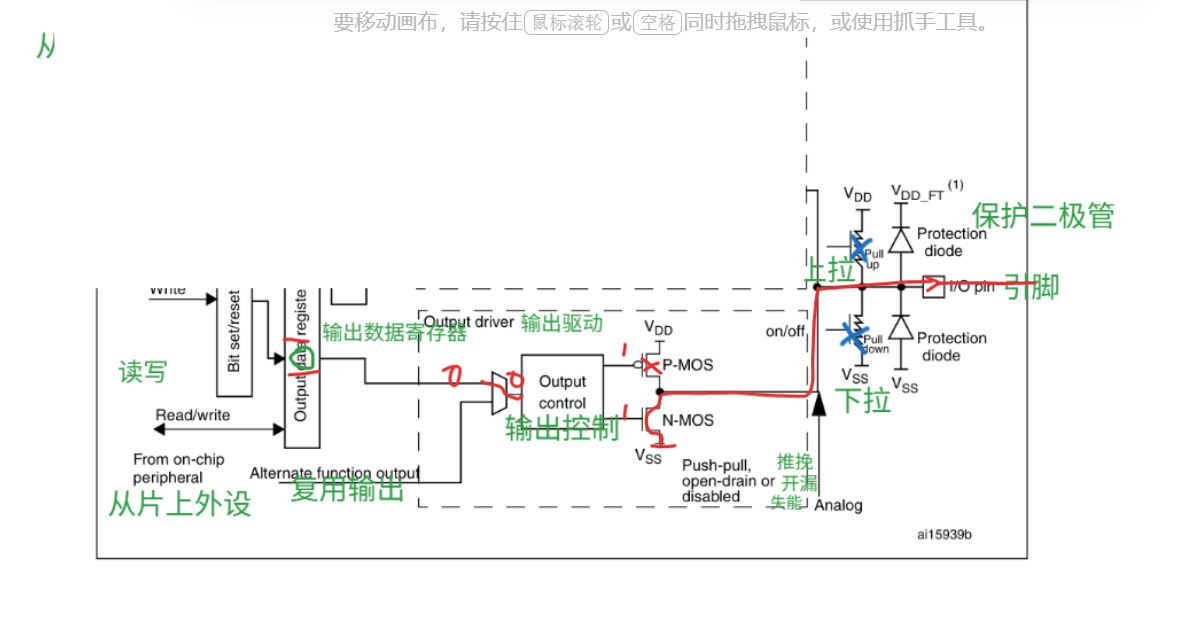

推挽输出

（输出数据寄存器置一则IO口置一；反之置零）

P-MOS（栅极低电平导通）处于可导通的状态；此时IO口接vdd（高电平）

N-MOS（栅极高电平导通）处于可导通的状态；此时IO口接vss（低电平）

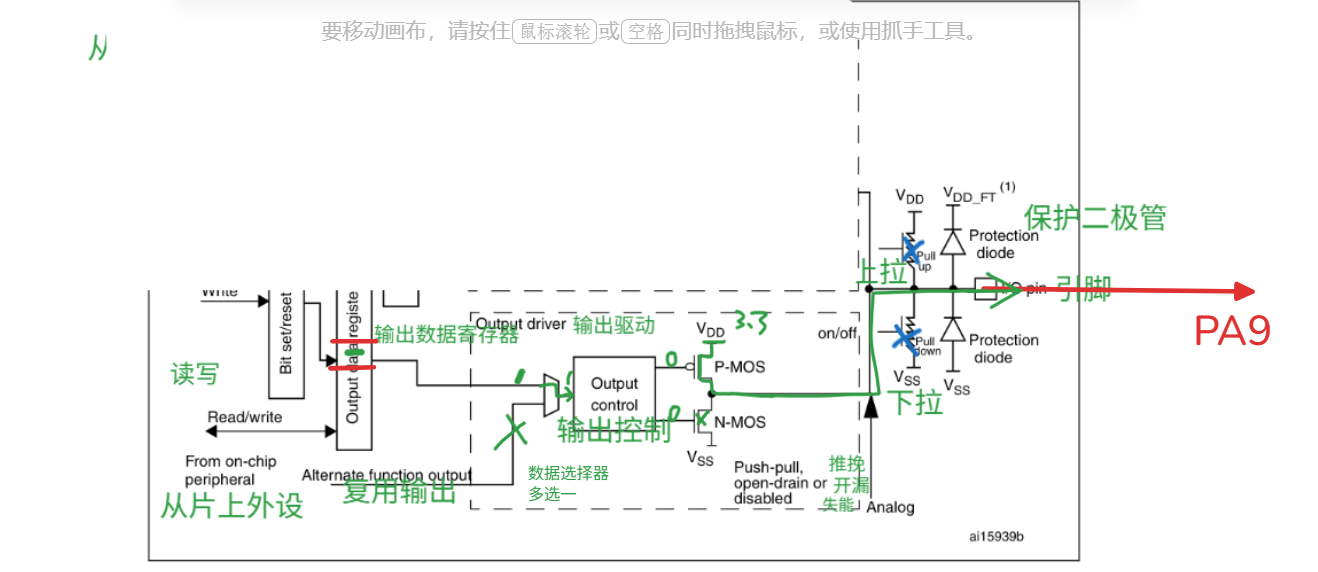

开漏输出

P-MOS不工作

开漏本身不能输出高电平，但如果想输出的话

可使用打开内部上拉或者外接上拉电阻实现，外接输出电平更加灵活

复用开漏

复用推挽

总结

共八种输入输出模式

浮空输入

上拉输入

下拉输入

模拟输入

推挽输出

开漏输出

复用推挽

复用开漏

根据本次项目需求找到对应开发用到的引脚（本次以PC2为例），根据数据手册来配置引脚；

1.采用配置寄存器方式完成；

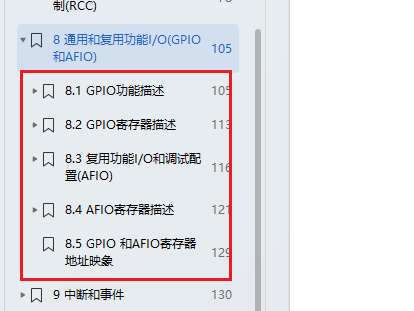

要操作寄存器直接控制，首先，先参考数据手册看看点亮LED需要进行什么配置；

为了方便理解，直接截图放到此处；

点灯操作步骤：

1、看实物找自己想点亮的灯

2、看原理图-分析电路原理（高电平亮还是低电平亮、接到哪一个引脚）

3、配置为输出模式

4、配置为推挽输出或者开漏输出

5、配置输出速度

6、输出数据0、1（ODR）

步骤：

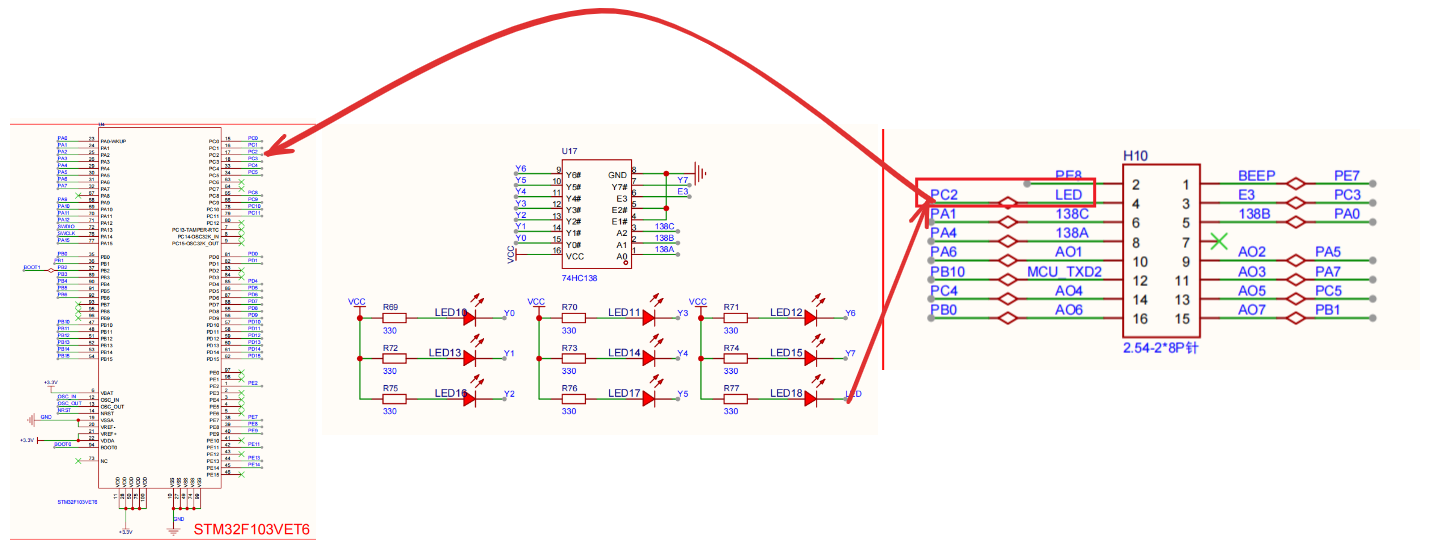

根据原理图分析LED18对应的网络标签为PC2 ； 且低电平点亮；

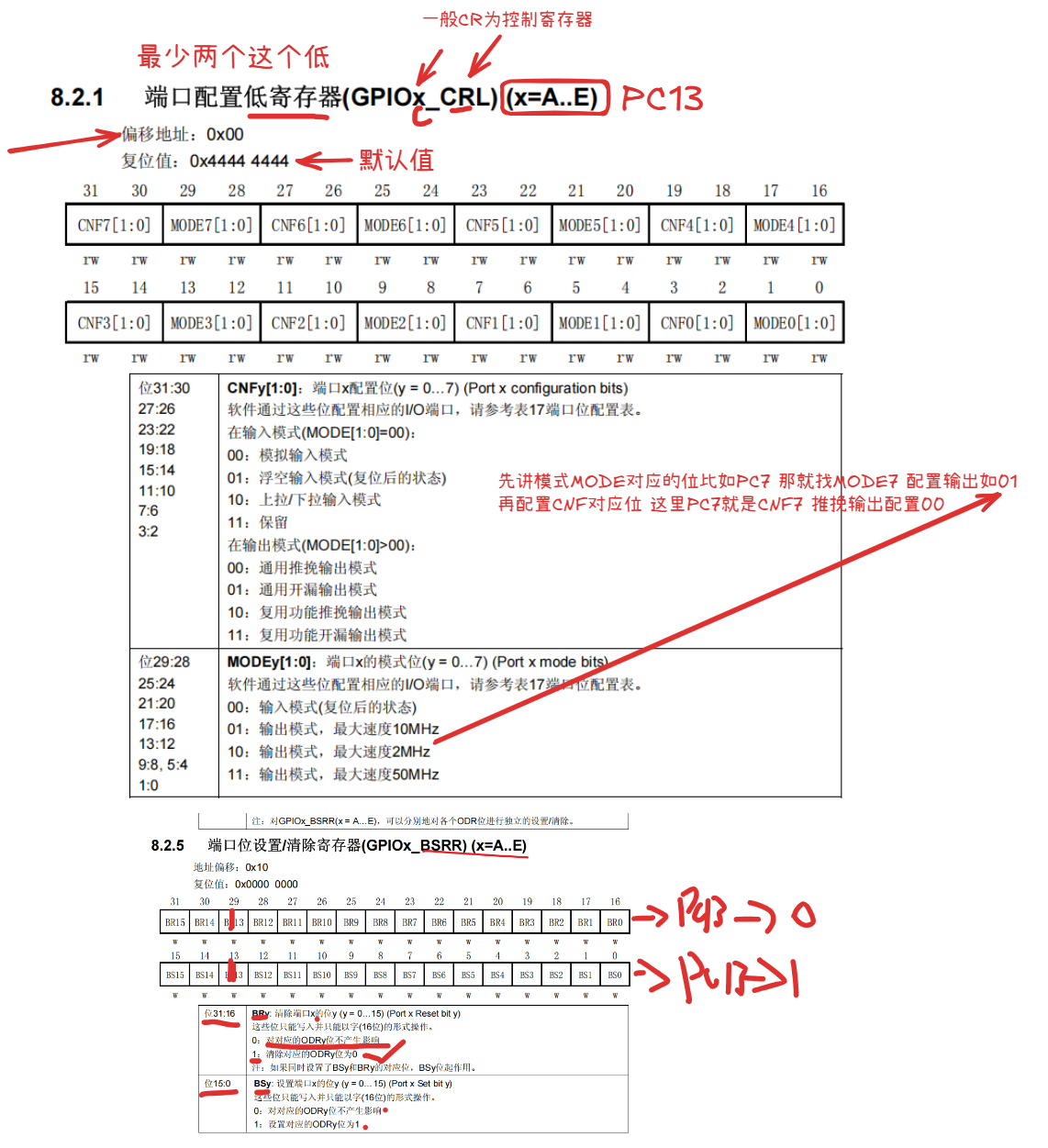

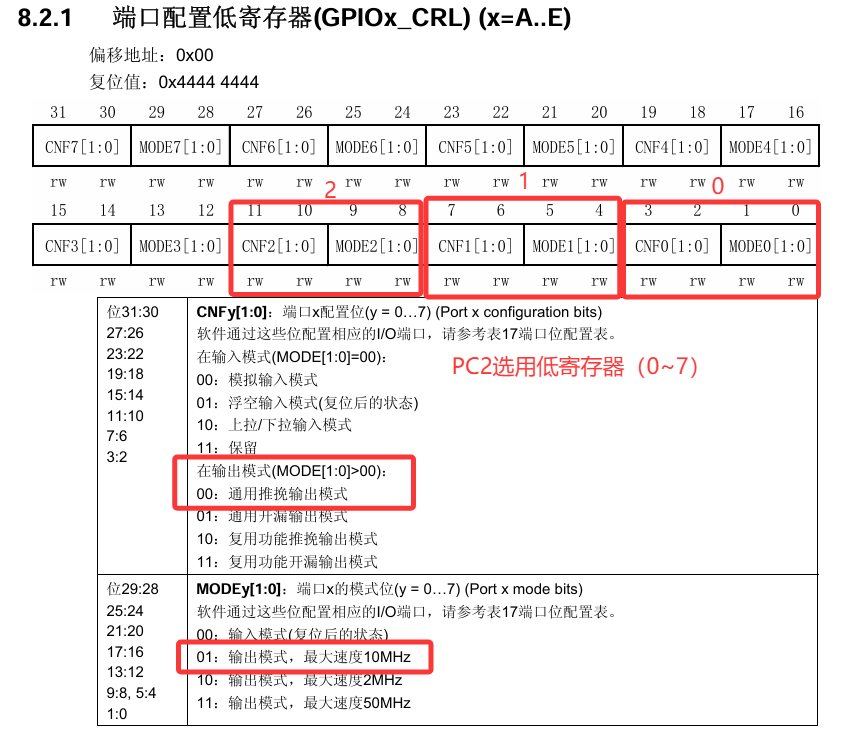

先配置端口模式（MODE->输出模式（01/10/11）；CNF->推挽输出(00)（可以输出0/1））;

端口输出数据使用输出数据寄存器（ODR）；

具体实现：

1.PC2选用低寄存器->配置为输出模式，推挽输出；

*（volatile unsigned int *）0x40011000 |=(1<<8);// 配置CRL寄存器bit8=1：MODE1[1:0]的bit0置1，配合bit9=0，将PC2配置为输出模式（速度10MHz）
*（volatile unsigned int *）0x40011000 &=~(1<<9);// 配置CRL寄存器bit9=0：MODE1[1:0]的bit1置0，与bit8=1组合为01，即输出模式、最大速度10MHz
*（volatile unsigned int *）0x40011000 &=~(1<<10);// 配置CRL寄存器bit10=0：CNF1[1:0]的bit0置0，与bit11=0组合为00，即通用推挽输出
*（volatile unsigned int *）0x40011000 &=~(1<<11);// 配置CRL寄存器bit11=0：CNF1[1:0]的bit1置0，与bit10=0组合为00，即通用推挽输出
运算过程

*（volatile unsigned int *）0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位

当前值为 0x40011000 处的寄存器地址：

  原值:         xxxx xxxx xxxx xxxx
| 掩码 0x100:   0000 0001 0000 0000
   --------------------------------
  结果:         xxxx xxx1 xxxx xxxx
                        ↑ 第8位被强制置1，其余位保持不变

因为或运算的特性：1 | 任何位 = 1，0 | 任何位 = 原值，所以只会把目标位设为 1，其他位不受影响——这正是注释里说的"对应位设置为1，但是不影响其他位"。

补充说明

严格来说，直接写 0x40011000 |= ... 在 C 语言里不能通过编译（常量不能作为左值）。实际工程中通常写成指针解引用的形式;

其中 volatile 是为了防止编译器优化掉对硬件寄存器的读写。

RCC时钟使能

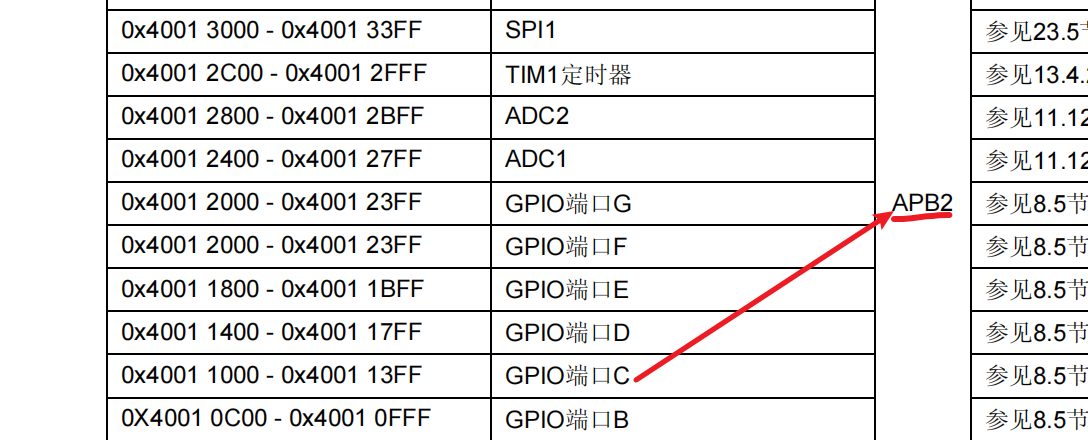

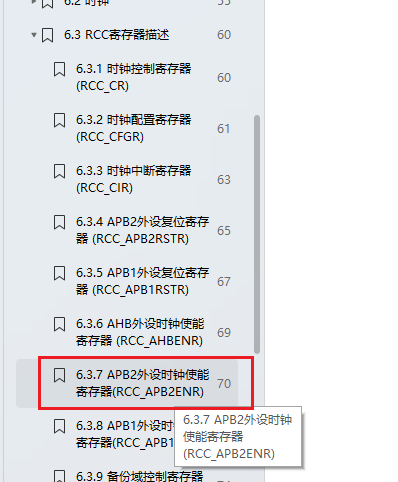

  • 找RCC相关寄存器 这里看下GPIOC连到了哪个总线上

  • 找到相关寄存器

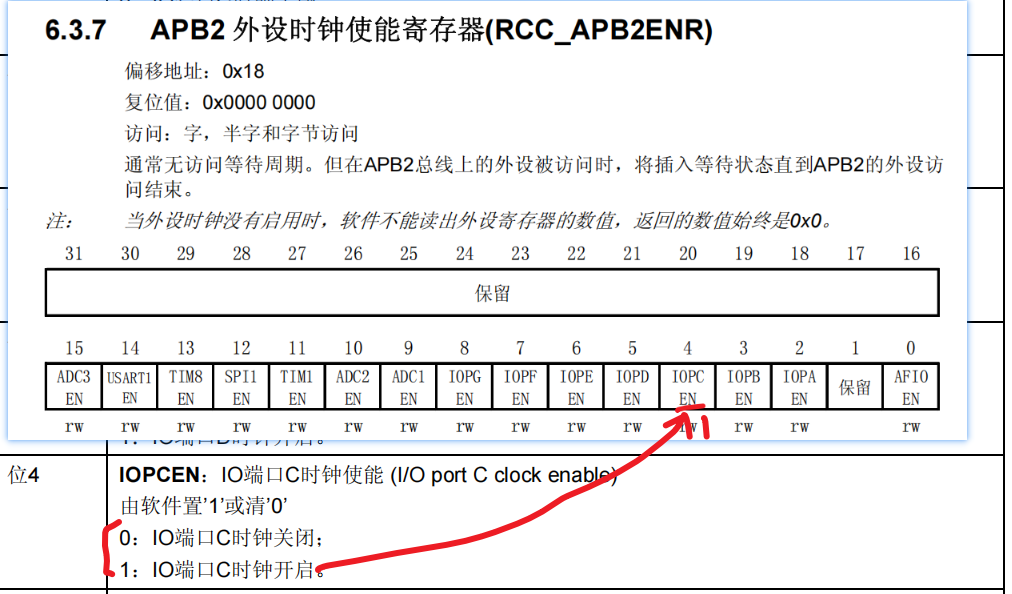

  • 分析寄存器这个位置需要写1使能GPIOC端口

  • 找RCC这个寄存器的地址

偏移地址 0x18

基地址：在第二章存储器映射

寄存器地址=0x40021000+0x18=0x40021018

*（volatile unsigned int *）0x40021018 |=(1<<4);

这行代码和之前原理相同，都是通过绝对地址直接操作硬件寄存器，把目标位置 1。

逐段拆解

*(volatile unsigned int *)0x40021018 |= (1 << 4);

部分

含义

0x40021018

寄存器的物理地址

(volatile unsigned int *)

把这个整数地址强制转换为「指向 unsigned int 的指针」

*

解引用指针，即操作该地址里存的值

|= (1 << 4)

把第 4 位（bit4）置 1，其他位不变

运算过程

1 << 4 = 0x10 = 二进制 0001 0000，即只有第 4 位是 1。

寄存器原值: xxxx xxxx xxxx xxxx
| 掩码0x10: 0000 0000 0001 0000
---------------------------------
结果:       xxxx xxxx xxx1 xxxx
                         ↑ 第4位被置1

0x40021018 是 STM32 系列中 RCC（复位和时钟控制）外设 的地址区间，具体是 RCC_APB2ENR（APB2 外设时钟使能寄存器）。1 << 4 对应 bit4，在 STM32F1 系列中该位通常是 IOPCEN（GPIOC 端口时钟使能）。

所以这行代码的实际意图是：

使能 GPIOC 端口的时钟——在使用 GPIOC 之前必须先打开它的时钟，否则外设不工作。

  • 完整的模式配置（输出模式、推挽输出）

*（volatile unsigned int *）0x40021018 |=(1<<4);//RCC时钟使能
*（volatile unsigned int *）0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位
*（volatile unsigned int *）0x40011000 &=~(1<<9);//写0 目的最终配置为输出模式
*（volatile unsigned int *）0x40011000 &=~(1<<10);//写0 目的最终配置为推挽输出
*（volatile unsigned int *）0x40011000 &=~(1<<11);//写0 目的最终配置为推挽输出

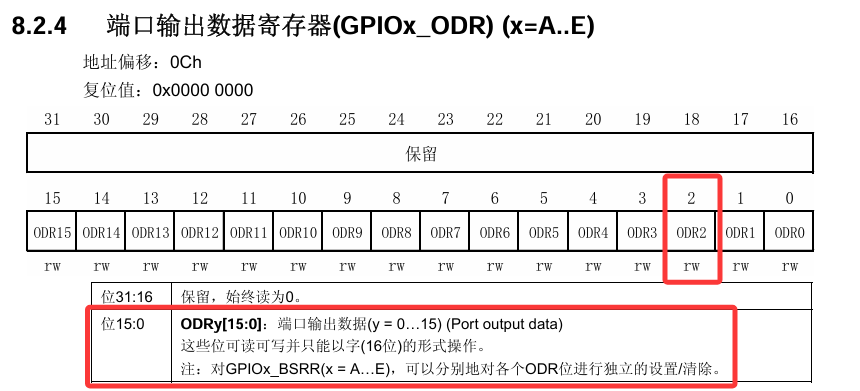

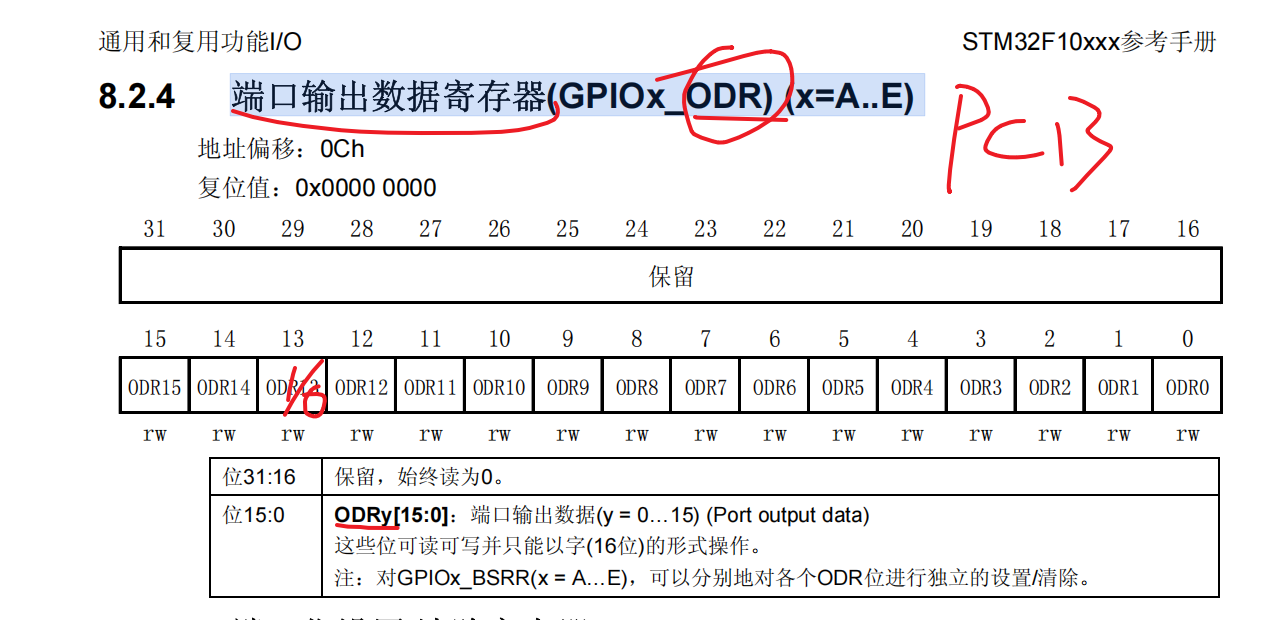

2.配置输出数据寄存器(ODR)

//以下代码二选一，分别实现灯灭以及灯亮的效果；
*（volatile unsigned int *）0x4001100C |=(1<<2);//输出1
*（volatile unsigned int *）0x4001100C &=~(1<<2);//输出0
3.添加.s启动文件
;******************** (C) COPYRIGHT 2017 STMicroelectronics ********************
;* File Name          : startup_stm32f103xe.s
;* Author             : MCD Application Team
;* Description        : STM32F103xE Devices vector table for MDK-ARM toolchain.
;*                      This module performs:
;*                      - Set the initial SP
;*                      - Set the initial PC == Reset_Handler
;*                      - Set the vector table entries with the exceptions ISR address
;*                      - Configure the clock system
;*                      - Branches to __main in the C library (which eventually
;*                        calls main()).
;*                      After Reset the Cortex-M3 processor is in Thread mode,
;*                      priority is Privileged, and the Stack is set to Main.
;******************************************************************************
;* @attention
;*
;* Copyright (c) 2017-2021 STMicroelectronics.
;* All rights reserved.
;*
;* This software is licensed under terms that can be found in the LICENSE file
;* in the root directory of this software component.
;* If no LICENSE file comes with this software, it is provided AS-IS.
;*
;******************************************************************************
; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
;   <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Stack_Size		EQU     0x400
            AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp
; <h> Heap Configuration
;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Heap_Size      EQU     0x200
            AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit
            PRESERVE8
            THUMB
; Vector Table Mapped to Address 0 at Reset
AREA    RESET, DATA, READONLY
EXPORT  __Vectors
EXPORT  __Vectors_End
EXPORT  __Vectors_Size
__Vectors       DCD     __initial_sp               ; Top of Stack
DCD     Reset_Handler              ; Reset Handler
DCD     NMI_Handler                ; NMI Handler
DCD     HardFault_Handler          ; Hard Fault Handler
DCD     MemManage_Handler          ; MPU Fault Handler
DCD     BusFault_Handler           ; Bus Fault Handler
DCD     UsageFault_Handler         ; Usage Fault Handler
DCD     0                          ; Reserved
DCD     0                          ; Reserved
DCD     0                          ; Reserved
DCD     0                          ; Reserved
DCD     SVC_Handler                ; SVCall Handler
DCD     DebugMon_Handler           ; Debug Monitor Handler
DCD     0                          ; Reserved
DCD     PendSV_Handler             ; PendSV Handler
DCD     SysTick_Handler            ; SysTick Handler
            ; External Interrupts
            DCD     WWDG_IRQHandler            ; Window Watchdog
            DCD     PVD_IRQHandler             ; PVD through EXTI Line detect
            DCD     TAMPER_IRQHandler          ; Tamper
            DCD     RTC_IRQHandler             ; RTC
            DCD     FLASH_IRQHandler           ; Flash
            DCD     RCC_IRQHandler             ; RCC
            DCD     EXTI0_IRQHandler           ; EXTI Line 0
            DCD     EXTI1_IRQHandler           ; EXTI Line 1
            DCD     EXTI2_IRQHandler           ; EXTI Line 2
            DCD     EXTI3_IRQHandler           ; EXTI Line 3
            DCD     EXTI4_IRQHandler           ; EXTI Line 4
            DCD     DMA1_Channel1_IRQHandler   ; DMA1 Channel 1
            DCD     DMA1_Channel2_IRQHandler   ; DMA1 Channel 2
            DCD     DMA1_Channel3_IRQHandler   ; DMA1 Channel 3
            DCD     DMA1_Channel4_IRQHandler   ; DMA1 Channel 4
            DCD     DMA1_Channel5_IRQHandler   ; DMA1 Channel 5
            DCD     DMA1_Channel6_IRQHandler   ; DMA1 Channel 6
            DCD     DMA1_Channel7_IRQHandler   ; DMA1 Channel 7
            DCD     ADC1_2_IRQHandler          ; ADC1 &amp; ADC2
            DCD     USB_HP_CAN1_TX_IRQHandler  ; USB High Priority or CAN1 TX
            DCD     USB_LP_CAN1_RX0_IRQHandler ; USB Low  Priority or CAN1 RX0
            DCD     CAN1_RX1_IRQHandler        ; CAN1 RX1
            DCD     CAN1_SCE_IRQHandler        ; CAN1 SCE
            DCD     EXTI9_5_IRQHandler         ; EXTI Line 9..5
            DCD     TIM1_BRK_IRQHandler        ; TIM1 Break
            DCD     TIM1_UP_IRQHandler         ; TIM1 Update
            DCD     TIM1_TRG_COM_IRQHandler    ; TIM1 Trigger and Commutation
            DCD     TIM1_CC_IRQHandler         ; TIM1 Capture Compare
            DCD     TIM2_IRQHandler            ; TIM2
            DCD     TIM3_IRQHandler            ; TIM3
            DCD     TIM4_IRQHandler            ; TIM4
            DCD     I2C1_EV_IRQHandler         ; I2C1 Event
            DCD     I2C1_ER_IRQHandler         ; I2C1 Error
            DCD     I2C2_EV_IRQHandler         ; I2C2 Event
            DCD     I2C2_ER_IRQHandler         ; I2C2 Error
            DCD     SPI1_IRQHandler            ; SPI1
            DCD     SPI2_IRQHandler            ; SPI2
            DCD     USART1_IRQHandler          ; USART1
            DCD     USART2_IRQHandler          ; USART2
            DCD     USART3_IRQHandler          ; USART3
            DCD     EXTI15_10_IRQHandler       ; EXTI Line 15..10
            DCD     RTC_Alarm_IRQHandler        ; RTC Alarm through EXTI Line
            DCD     USBWakeUp_IRQHandler       ; USB Wakeup from suspend
            DCD     TIM8_BRK_IRQHandler        ; TIM8 Break
            DCD     TIM8_UP_IRQHandler         ; TIM8 Update
            DCD     TIM8_TRG_COM_IRQHandler    ; TIM8 Trigger and Commutation
            DCD     TIM8_CC_IRQHandler         ; TIM8 Capture Compare
            DCD     ADC3_IRQHandler            ; ADC3
            DCD     FSMC_IRQHandler            ; FSMC
            DCD     SDIO_IRQHandler            ; SDIO
            DCD     TIM5_IRQHandler            ; TIM5
            DCD     SPI3_IRQHandler            ; SPI3
            DCD     UART4_IRQHandler           ; UART4
            DCD     UART5_IRQHandler           ; UART5
            DCD     TIM6_IRQHandler            ; TIM6
            DCD     TIM7_IRQHandler            ; TIM7
            DCD     DMA2_Channel1_IRQHandler   ; DMA2 Channel1
            DCD     DMA2_Channel2_IRQHandler   ; DMA2 Channel2
            DCD     DMA2_Channel3_IRQHandler   ; DMA2 Channel3
            DCD     DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 &amp; Channel5
__Vectors_End
__Vectors_Size  EQU  __Vectors_End - __Vectors
            AREA    |.text|, CODE, READONLY
; Reset handler
Reset_Handler   PROC
EXPORT  Reset_Handler             [WEAK]
IMPORT  __main
IMPORT  SystemInit
LDR     R0, =SystemInit
BLX     R0
LDR     R0, =__main
BX      R0
ENDP
; Dummy Exception Handlers (infinite loops which can be modified)
NMI_Handler     PROC
EXPORT  NMI_Handler                [WEAK]
B       .
ENDP
HardFault_Handler
PROC
EXPORT  HardFault_Handler          [WEAK]
B       .
ENDP
MemManage_Handler
PROC
EXPORT  MemManage_Handler          [WEAK]
B       .
ENDP
BusFault_Handler
PROC
EXPORT  BusFault_Handler           [WEAK]
B       .
ENDP
UsageFault_Handler
PROC
EXPORT  UsageFault_Handler         [WEAK]
B       .
ENDP
SVC_Handler     PROC
EXPORT  SVC_Handler                [WEAK]
B       .
ENDP
DebugMon_Handler
PROC
EXPORT  DebugMon_Handler           [WEAK]
B       .
ENDP
PendSV_Handler  PROC
EXPORT  PendSV_Handler             [WEAK]
B       .
ENDP
SysTick_Handler PROC
EXPORT  SysTick_Handler            [WEAK]
B       .
ENDP
Default_Handler PROC
EXPORT  WWDG_IRQHandler            [WEAK]
EXPORT  PVD_IRQHandler             [WEAK]
EXPORT  TAMPER_IRQHandler          [WEAK]
EXPORT  RTC_IRQHandler             [WEAK]
EXPORT  FLASH_IRQHandler           [WEAK]
EXPORT  RCC_IRQHandler             [WEAK]
EXPORT  EXTI0_IRQHandler           [WEAK]
EXPORT  EXTI1_IRQHandler           [WEAK]
EXPORT  EXTI2_IRQHandler           [WEAK]
EXPORT  EXTI3_IRQHandler           [WEAK]
EXPORT  EXTI4_IRQHandler           [WEAK]
EXPORT  DMA1_Channel1_IRQHandler   [WEAK]
EXPORT  DMA1_Channel2_IRQHandler   [WEAK]
EXPORT  DMA1_Channel3_IRQHandler   [WEAK]
EXPORT  DMA1_Channel4_IRQHandler   [WEAK]
EXPORT  DMA1_Channel5_IRQHandler   [WEAK]
EXPORT  DMA1_Channel6_IRQHandler   [WEAK]
EXPORT  DMA1_Channel7_IRQHandler   [WEAK]
EXPORT  ADC1_2_IRQHandler          [WEAK]
EXPORT  USB_HP_CAN1_TX_IRQHandler  [WEAK]
EXPORT  USB_LP_CAN1_RX0_IRQHandler [WEAK]
EXPORT  CAN1_RX1_IRQHandler        [WEAK]
EXPORT  CAN1_SCE_IRQHandler        [WEAK]
EXPORT  EXTI9_5_IRQHandler         [WEAK]
EXPORT  TIM1_BRK_IRQHandler        [WEAK]
EXPORT  TIM1_UP_IRQHandler         [WEAK]
EXPORT  TIM1_TRG_COM_IRQHandler    [WEAK]
EXPORT  TIM1_CC_IRQHandler         [WEAK]
EXPORT  TIM2_IRQHandler            [WEAK]
EXPORT  TIM3_IRQHandler            [WEAK]
EXPORT  TIM4_IRQHandler            [WEAK]
EXPORT  I2C1_EV_IRQHandler         [WEAK]
EXPORT  I2C1_ER_IRQHandler         [WEAK]
EXPORT  I2C2_EV_IRQHandler         [WEAK]
EXPORT  I2C2_ER_IRQHandler         [WEAK]
EXPORT  SPI1_IRQHandler            [WEAK]
EXPORT  SPI2_IRQHandler            [WEAK]
EXPORT  USART1_IRQHandler          [WEAK]
EXPORT  USART2_IRQHandler          [WEAK]
EXPORT  USART3_IRQHandler          [WEAK]
EXPORT  EXTI15_10_IRQHandler       [WEAK]
EXPORT  RTC_Alarm_IRQHandler        [WEAK]
EXPORT  USBWakeUp_IRQHandler       [WEAK]
EXPORT  TIM8_BRK_IRQHandler        [WEAK]
EXPORT  TIM8_UP_IRQHandler         [WEAK]
EXPORT  TIM8_TRG_COM_IRQHandler    [WEAK]
EXPORT  TIM8_CC_IRQHandler         [WEAK]
EXPORT  ADC3_IRQHandler            [WEAK]
EXPORT  FSMC_IRQHandler            [WEAK]
EXPORT  SDIO_IRQHandler            [WEAK]
EXPORT  TIM5_IRQHandler            [WEAK]
EXPORT  SPI3_IRQHandler            [WEAK]
EXPORT  UART4_IRQHandler           [WEAK]
EXPORT  UART5_IRQHandler           [WEAK]
EXPORT  TIM6_IRQHandler            [WEAK]
EXPORT  TIM7_IRQHandler            [WEAK]
EXPORT  DMA2_Channel1_IRQHandler   [WEAK]
EXPORT  DMA2_Channel2_IRQHandler   [WEAK]
EXPORT  DMA2_Channel3_IRQHandler   [WEAK]
EXPORT  DMA2_Channel4_5_IRQHandler [WEAK]
WWDG_IRQHandler
PVD_IRQHandler
TAMPER_IRQHandler
RTC_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Channel1_IRQHandler
DMA1_Channel2_IRQHandler
DMA1_Channel3_IRQHandler
DMA1_Channel4_IRQHandler
DMA1_Channel5_IRQHandler
DMA1_Channel6_IRQHandler
DMA1_Channel7_IRQHandler
ADC1_2_IRQHandler
USB_HP_CAN1_TX_IRQHandler
USB_LP_CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_IRQHandler
TIM1_UP_IRQHandler
TIM1_TRG_COM_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTC_Alarm_IRQHandler
USBWakeUp_IRQHandler
TIM8_BRK_IRQHandler
TIM8_UP_IRQHandler
TIM8_TRG_COM_IRQHandler
TIM8_CC_IRQHandler
ADC3_IRQHandler
FSMC_IRQHandler
SDIO_IRQHandler
TIM5_IRQHandler
SPI3_IRQHandler
UART4_IRQHandler
UART5_IRQHandler
TIM6_IRQHandler
TIM7_IRQHandler
DMA2_Channel1_IRQHandler
DMA2_Channel2_IRQHandler
DMA2_Channel3_IRQHandler
DMA2_Channel4_5_IRQHandler
B       .
ENDP
        ALIGN
;*******************************************************************************
; User Stack and Heap initialization
;*******************************************************************************
IF      :DEF:__MICROLIB
EXPORT  __initial_sp
EXPORT  __heap_base
EXPORT  __heap_limit
         ELSE
     IMPORT  __use_two_region_memory
     EXPORT  __user_initial_stackheap
__user_initial_stackheap
LDR     R0, =  Heap_Mem
LDR     R1, =(Stack_Mem + Stack_Size)
LDR     R2, = (Heap_Mem +  Heap_Size)
LDR     R3, = Stack_Mem
BX      LR
ALIGN
     ENDIF
 END&amp;lt;/code&amp;gt;&amp;lt;/pre&amp;gt;
4.完整项目代码
void SystemInit(void);
int main(void)
{
*(volatile unsigned int *)0x40021018 |=(1<<4);//RCC时钟使能 C
*(volatile unsigned int *)0x40021018 |=(1<<2);//RCC时钟使能 A
*(volatile unsigned int *)0x40011000 |=(1<<8);//1 对应位设置为1 但是不影响其他位
*(volatile unsigned int *)0x40011000 &=~(1<<9);//写0 目的最终配置为输出模式  推挽输出  速度10MHZ
*(volatile unsigned int *)0x4001100C |=(1<<2);//输出1
*(volatile unsigned int *)0x4001100C &=~(1<<2);//输出0
return 0;
}
void SystemInit(void)
{
}
添加进工程即可编译下载；
至此用寄存器点亮LED即可完成；

总结：本文通过点亮 LED 的实战项目，完整演示了使用寄存器操作 STM32 GPIO 的流程。回顾整个点灯步骤：首先查看原理图确认 LED 对应的引脚（本例为 PC2，低电平点亮）；然后使能 GPIOC 端口时钟，通过 RCC_APB2ENR 寄存器（地址 0x40021018）的 bit4 置 1 实现；接着配置端口模式，通过 CRL 寄存器（地址 0x40011000）将 PC2 配置为输出模式、推挽输出、速度 10MHz；最后通过输出数据寄存器 ODR（地址 0x4001100C）的 bit2 写入 0 或 1 来控制灯的亮灭。关键寄存器配置可归纳为：RCC_APB2ENR 使能时钟、CRL 配置模式、ODR 输出数据。掌握这套寄存器操作思路，就能举一反三，灵活控制 STM32 的其他外设。

四、常见问题与排查

在点灯实战过程中，初学者经常会遇到编译报错、LED 不亮、引脚配置错误等问题。下面针对这些高频问题给出原因分析和解决方法，并附上调试建议。

1. 编译错误

问题现象：编译时报错，例如 lvalue required as left operand of assignment 或 undefined symbol。

原因分析：

  • 直接对常量地址使用 0x40011000 |= ... 这类写法，在 C 语言中常量不能作为左值，无法通过编译。
  • 缺少启动文件（.s 文件）或启动文件未正确添加到工程中，导致链接阶段报 undefined symbol 错误。
  • 头文件路径配置错误，或未包含必要的寄存器定义头文件。

解决方法：

  • 将寄存器操作改写为指针解引用形式：*(volatile unsigned int *)0x40011000 |= (1 << 8);，其中 volatile 防止编译器优化掉对硬件寄存器的读写。
  • 确认已将 startup_stm32f103xe.s 启动文件添加到工程，并正确配置了芯片型号（如 STM32F103C8T6 对应 STM32F103xE 系列）。
  • 检查编译器的 Include Path 是否包含标准外设库或寄存器定义所在目录。

2. LED 不亮

问题现象：程序编译下载成功，但 LED 始终不亮。

原因分析：

  • 未使能对应端口的时钟。GPIOC 端口时钟未打开时，寄存器配置不生效，外设不工作。
  • 引脚配置错误，例如把 PC2 误配成输入模式，或 CNF 位配置成了开漏输出。
  • 输出电平与电路不匹配。本例中 LED18 是低电平点亮，若向 ODR 写入 1（高电平），灯反而不会亮。
  • 硬件连接问题，如 LED 正负极接反、限流电阻缺失或引脚虚焊。

解决方法：

  • 确认已执行 *(volatile unsigned int *)0x40021018 |= (1 << 4); 使能 GPIOC 时钟。
  • 核对 CRL 寄存器配置，确保 PC2 为输出模式（MODE=01）、推挽输出（CNF=00）。
  • 根据原理图确认点亮电平。本例为低电平点亮，应向 ODR 的 bit2 写入 0：*(volatile unsigned int *)0x4001100C &= ~(1 << 2);。
  • 用万用表测量 PC2 引脚电压，检查 LED 及限流电阻是否正常，确认硬件连接无误。

3. 引脚配置错误

问题现象：配置了 PC2 但实际控制的是其他引脚，或引脚无输出。

原因分析：

  • 寄存器位操作错误，例如移位位数算错，把 bit8 写成 bit7，导致配置到了相邻引脚。
  • 使用了错误的寄存器地址，例如把 CRL（0x40011000）与 CRH（0x40011004）混淆。PC2 属于低 8 位引脚，应使用 CRL；若配置 PC8-PC15 则需使用 CRH。
  • ODR 寄存器地址写错，或操作位与引脚号不对应。

解决方法：

  • 对照数据手册逐位核对寄存器配置。PC2 对应 CRL 寄存器的 bit8-bit11（MODE1 和 CNF1），ODR 对应 bit2。
  • 确认引脚编号与寄存器位一一对应：PC0-PC7 使用 CRL，PC8-PC15 使用 CRH。
  • 建议使用调试器（如 ST-Link）在 Keil 中查看寄存器的实时值，确认配置是否写入成功。

4. 调试建议

  • 分步验证：先单独使能时钟，再配置模式，最后输出数据，每步都用调试器观察寄存器值是否符合预期。
  • 使用调试器：在 Keil MDK 中进入 Debug 模式，打开 Peripherals 窗口查看 GPIO 和 RCC 寄存器的实时状态，快速定位配置是否生效。
  • 简化电路：排查硬件问题时，可先用万用表直接测量引脚电平，排除 LED 或电阻故障的干扰。
  • 对照参考代码：将完整项目代码与本文示例逐行对比，重点检查时钟使能、CRL 配置和 ODR 输出三处关键代码。
  • 善用搜索：遇到报错时，将错误信息复制到搜索引擎或 CSDN 社区搜索，通常能找到同类问题的解决方案。
标签
#stm32 #嵌入式硬件 #单片机
STM32介绍
luckyme_的博客
07-05 5125
STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器；STM32常应用在嵌入式领域，如智能车、无人机、机器人、无线通讯、物联网、工业控制、娱乐电子产品等；STM32F1系列是主流系列，有177的内核跑分和72Mhz的Cortex-M3内核；类型中S代表电源，I代表输入，O代表输出，IO代表输入输出I/O口电平：代表IO口所能容忍的电压；有FT代表能容忍5V的电压，没有FT只能容忍3.3V的电压。如果没有FT的需要接5V的电平，就需要加装电平转换电路了主功能。
STM32最小系统板引脚功能全解析（嵌入式硬件基础）
git9versioner的博客
02-08 839
本文全面解析STM32最小系统板的引脚功能，涵盖电源管理、时钟配置、复位机制和GPIO工作模式等嵌入式硬件基础。重点详解GPIO引脚的8种工作模式、电气特性及实际应用技巧，帮助开发者高效使用STM32进行嵌入式开发与硬件设计。
STM32 使用操作内存地址点灯
chucedan9177的博客
05-19 418
初识stm32 St 意法半导体 SOC 产商（使用Arm内核进行外设产品开发） Arm Arm Ip授权商（开内核标准提供给SOC产商使用） 32 即是32 位 32bit M 微控制器 （stc ,stm,NXp,Inter87系列，Atme...
避坑指南：K210的GPIO和FPIOA到底啥关系？搞懂这点再点灯不迟
weixin_31534091的博客
06-11 223
本文深入解析K210微控制器的FPIOA与GPIO协同设计原理，帮助开发者避免常见配置错误。通过详细讲解FPIOA的可编程IO阵列机制和GPIO操作流程，揭示K210独特的引脚映射方式，并提供实际代码示例和调试技巧，助力开发者高效完成硬件控制任务。
江协科技STM32课程笔记 P1【1-2】 STM32简介
b123978的博客
06-07 3611
江协科技STM32课程笔记 P1【1-2】STM32简介
2024年最新STM32单片机简介
m0_74194018的博客
07-27 4193
STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器。STM32常应用在嵌入式领域，如智能车、无人机、机器人、无线通信、物联网、工业控制、娱乐电子产品等。STM32功能强大、性能优异、片上资源丰富、功耗低，是一款经典的嵌入式微控制器。High Performance：高性能系列Mainstream：主流系列Ultra-low-power：超低功耗系列Wireless：无线系列CoreMark：内核跑分，分数越高，性能越好ARM既指ARM公司，也指ARM处理器内核。
GPIO调试实战：当Keil逻辑分析仪遇见STM32的‘信号交响曲’
ios99的博客
02-13 622
本文深入探讨了使用Keil逻辑分析仪进行STM32 GPIO调试的实战技巧。通过多引脚协同调试案例，解析如何可视化信号时序、诊断硬件异常，并提供了基于信号分析的功耗与代码优化策略，帮助开发者从基础调试进阶至复杂系统可靠性提升。
STM32入门教程，第2课，STM32简介
欢迎关注，一起进步！
10-11 1372
本课程详细介绍了STM32F103C8T6微控制器的基本特性和应用。主要内容包括：1）STM32F1系列的基本参数和ARM Cortex-M3内核；2）片上资源与外设功能详解，如GPIO、定时器、ADC、通信接口等；3）芯片命名规则、系统结构和电源管理；4）引脚定义和最小系统电路设计要点；5）启动模式配置方法；6）配套最小系统板电路原理和实物说明。课程资料提供了百度网盘下载链接，适合STM32初学者系统学习硬件基础知识和外设应用开发。
告别Keil？用Matlab Simulink + STM32CubeMX给STM32F407点灯，保姆级避坑指南
dianjin3567的博客
06-13 458
本文详细介绍了如何通过Matlab Simulink和STM32CubeMX实现STM32F407VET6开发板的LED控制，替代传统Keil开发方式。从环境搭建到模型构建，再到代码生成与烧录，提供了一套完整的保姆级避坑指南，帮助开发者高效过渡到模型化设计，提升嵌入式开发效率。
STM32嵌入式开发入门：从核心原理到项目实战全解析
weixin_34226706的博客
07-29 377
微控制器（MCU）作为嵌入式系统的核心，其选型与开发是硬件工程师和嵌入式软件工程师的基础技能。ARM Cortex-M内核凭借其高性能、低功耗和丰富生态，已成为32位MCU的主流架构。基于该内核的STM32系列，通过提供从基础外设到高级通信接口的完整片上资源，实现了对复杂实时控制任务的高效处理，显著提升了嵌入式产品的开发效率和性能上限。在物联网、工业控制和消费电子等应用场景中，开发者常需面对外设驱动、实时调度和低功耗设计等工程挑战。本文聚焦STM32F103等经典型号，深入剖析其时钟系统、GPIO、USAR
电控学习（更新ing
youzipaofufu的博客
07-20 787
外部中断： (28条消息) STM32-外部中断详解_KevinFlyn的博客-CSDN博客_stm32外部中断 按键输入“ (28条消息) 51单片机学习笔记3 -- 按键输入检测_GenCoder的博客-CSDN博客_51单片机按键检测 按键点灯： (28条消息) STM32_按键点灯_浅白杨的博客-CSDN博客_stm32按键点灯 .....................
CW32F030固件库深度探索：从GPIO例程入手，理解官方代码架构与移植要点
weixin_28716769的博客
05-16 402
本文深入解析CW32F030固件库的设计架构与移植要点，以GPIO例程为例，详细介绍了官方代码的组织结构、时钟配置特点以及与STM32生态的关键差异。通过对比分析和实战示例，帮助开发者快速掌握CW32开发环境搭建和代码移植技巧，提升嵌入式开发效率。
32学习体会
2502_93595790的博客
07-26 348
按键外部中断触发事件；定时器 PWM 控制呼吸灯；I2C 读取 AT24C02 存储参数；串口定时打印存储数据；SPI 驱动外设。完整工程分层规范：外设模块化分离，每个外设独立初始化、读写函数，主函数仅调用接口，低耦合易维护。开发环境→底层时钟 RCC（所有外设基础）→GPIO 数字输入输出（最基础外设）→异步串口 UART（调试通信）→同步总线 I2C/SPI（外设拓展）→外部中断（事件响应）→定时器定时 & PWM（精准时序、模拟控制）→多任务框架（工程化编程）。
嵌入式寄存器位操作的宏定义抽象方法
weixin_35750953的博客
03-02 399
在嵌入式裸机开发中，直接操作硬件寄存器位（如RCC时钟使能、GPIO配置）易导致代码耦合度高、可移植性差。其本质是将物理地址、位偏移与功能语义混杂表达，违背分层设计原则。通过宏定义构建位掩码（Bit Mask），可实现硬件细节与业务逻辑的解耦：宏封装位位置计算（如1<<2→RCC_APB2ENR_IOPAEN），使代码从‘如何置位’升维至‘使能GPIOA时钟’的语义表达。该技术具备零运行开销、强可读性与跨芯片复用能力，广泛应用于STM32标准外设库（SPL）及CMSIS底层驱动中，是掌握HAL库与硬件抽象演
基于STM32H750的数字音频播放器：从解码到输出的嵌入式实现
weixin_33850015的博客
09-01 409
数字音频处理是嵌入式系统中的一个经典应用领域，其核心在于将压缩的音频数据通过解码算法还原为PCM（脉冲编码调制）数据流，再经由数模转换输出为模拟信号。这一过程涉及实时计算、精准时序控制和高效数据流管理。其技术价值在于实现高质量音频的本地或流媒体播放，广泛应用于便携式播放器、智能家居和车载娱乐系统等场景。本文聚焦于利用**STM32H750单片机**的高性能特性，剖析一个完整的**音乐播放器**软件例程，涵盖从文件系统读取、音频解码（如MP3、FLAC）到通过I2S接口输出的完整技术链路，并探讨了在实时操作系
STM32移植RT-Thread实战指南：从裸机到实时操作系统的完整路径
weixin_33895516的博客
08-17 306
实时操作系统（RTOS）是嵌入式开发中管理多任务、内存和硬件资源的核心软件层，其基本原理是通过任务调度器协调多个线程的并发执行，确保关键任务能在确定时间内响应。在技术价值上，RTOS能显著提升代码的模块化、可维护性和系统可靠性，尤其适用于需要处理复杂外设、网络通信或图形界面的场景。在STM32这类ARM Cortex-M微控制器上，RT-Thread作为一款开源、组件丰富的国产RTOS，为开发者提供了从基础内核到高级组件（如文件系统、网络协议栈）的完整生态。本文聚焦于将RT-Thread移植到STM32的实
硬件创客核心能力解析：从技术栈到团队协作的实战指南
weixin_33806300的博客
07-27 398
嵌入式系统开发是物联网和智能硬件的技术基石，其核心在于将软件逻辑与物理世界可靠连接。从原理层面看，它涉及微控制器架构、实时操作系统、外设驱动和通信协议栈的深度整合。这项技术的工程价值在于能够将创新概念转化为稳定、可演示的完整原型，是产品从0到1的关键环节。在应用场景上，嵌入式技术广泛服务于智能家居、工业自动化、医疗设备和消费电子等领域，要求开发者具备跨学科的系统思维和扎实的调试能力。本文通过剖析一位资深硬件创客的实战案例，深入探讨了如何构建从传感器集成、低功耗设计到可靠通信的硬件全栈能力，并分享了在团队协作
STM32F407VET6深度解析：性能、选型与实战项目指南
最新发布
weixin_34195142的博客
09-03 388
单片机与嵌入式系统开发中，芯片选型往往决定了项目的成本与成败。ARM Cortex-M4内核作为嵌入式领域的主流架构，凭借其平衡的性能与功耗表现，成为众多工程师的首选。STM32F407VET6正是这一架构下的典型代表，它集成了丰富的通信接口与模拟外设，适用于工业控制、物联网节点、数据采集等多种应用场景。理解MCU的性能指标与外设资源，掌握最小系统板设计要点，并借助HAL库快速搭建工程，是提升开发效率的关键。本文从芯片资源与命名规则出发，介绍开发环境搭建、调试技巧及CAN总线实战案例，帮助开发者系统化掌握这
STM32L4 低功耗实战：STOP2 模式 + RTC 定时唤醒，待机电流实测与避坑总结
LCG元的博客
09-01 366
STOP2 是"数据保留 + 微安级待机 + 微秒级唤醒"的最佳折中，周期采集类场景优先选它；追求极致待机且能接受数据丢失，才选 Standby。板级因素优先排查：调试器、板载 LED、LDO 静态电流，往往比代码更容易让待机电流虚高。GPIO 全部设 Analog 是零成本的第一优化，实测直接省掉 56% 的待机电流。STOP2 唤醒后外设寄存器复位，恢复时钟 + 重新初始化外设是硬性步骤，漏一步就翻车。测量方法决定优化方向：万用表档位、串联位置、是否断开调试器，都会让读数失真。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
