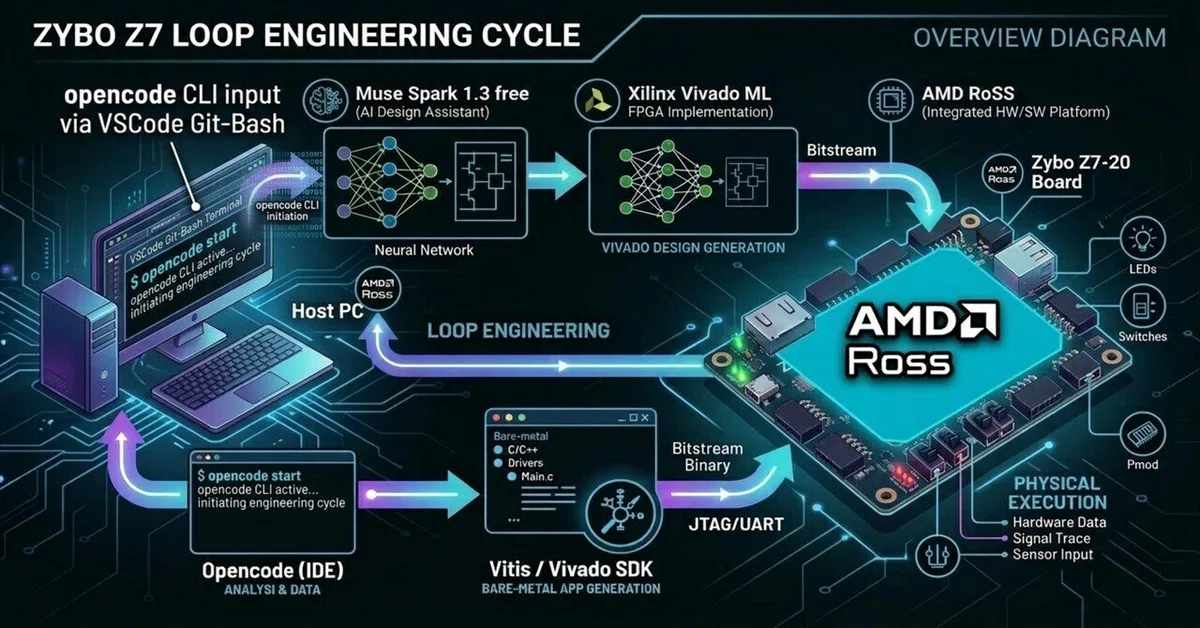

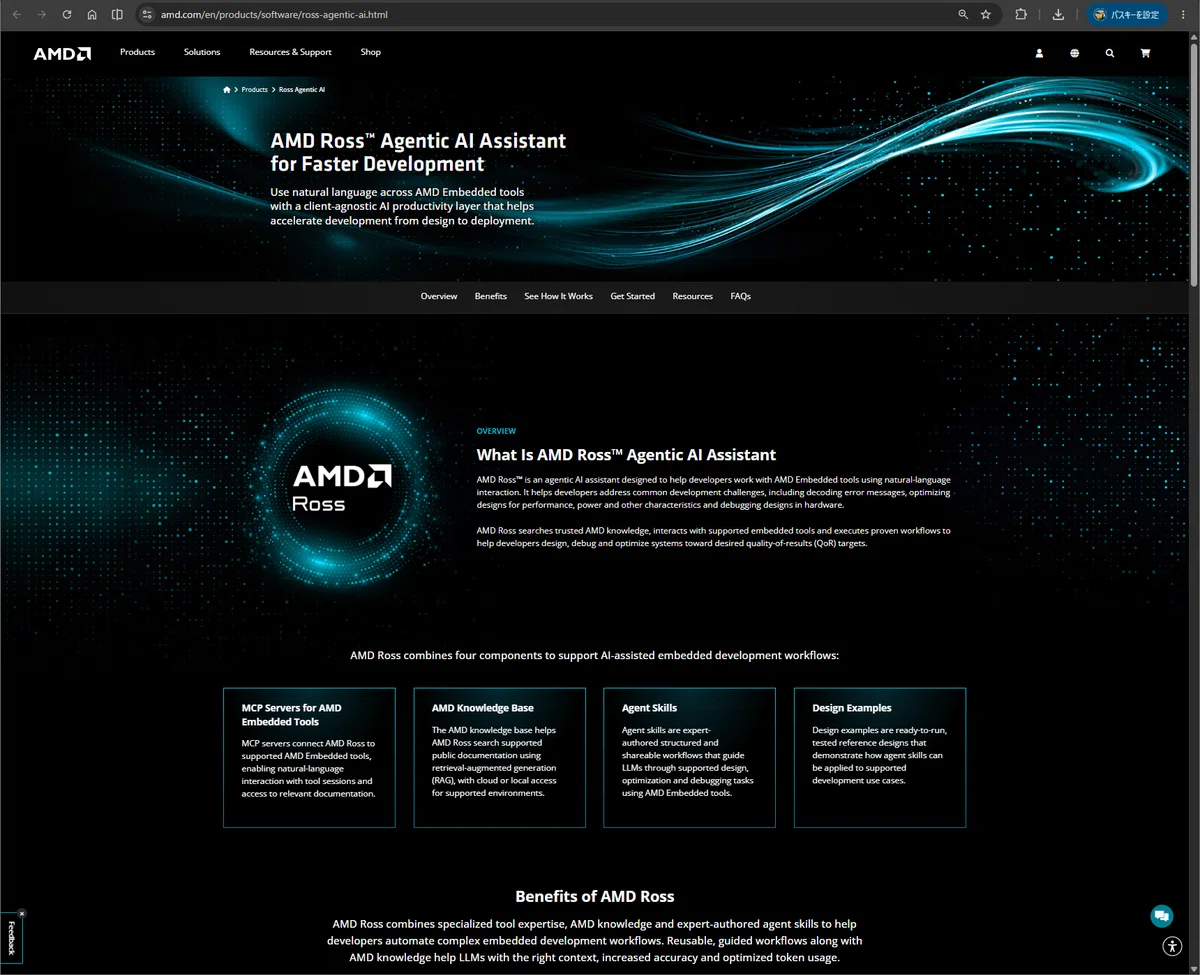

Ross 最初の一歩 令和8年10月6日(火)

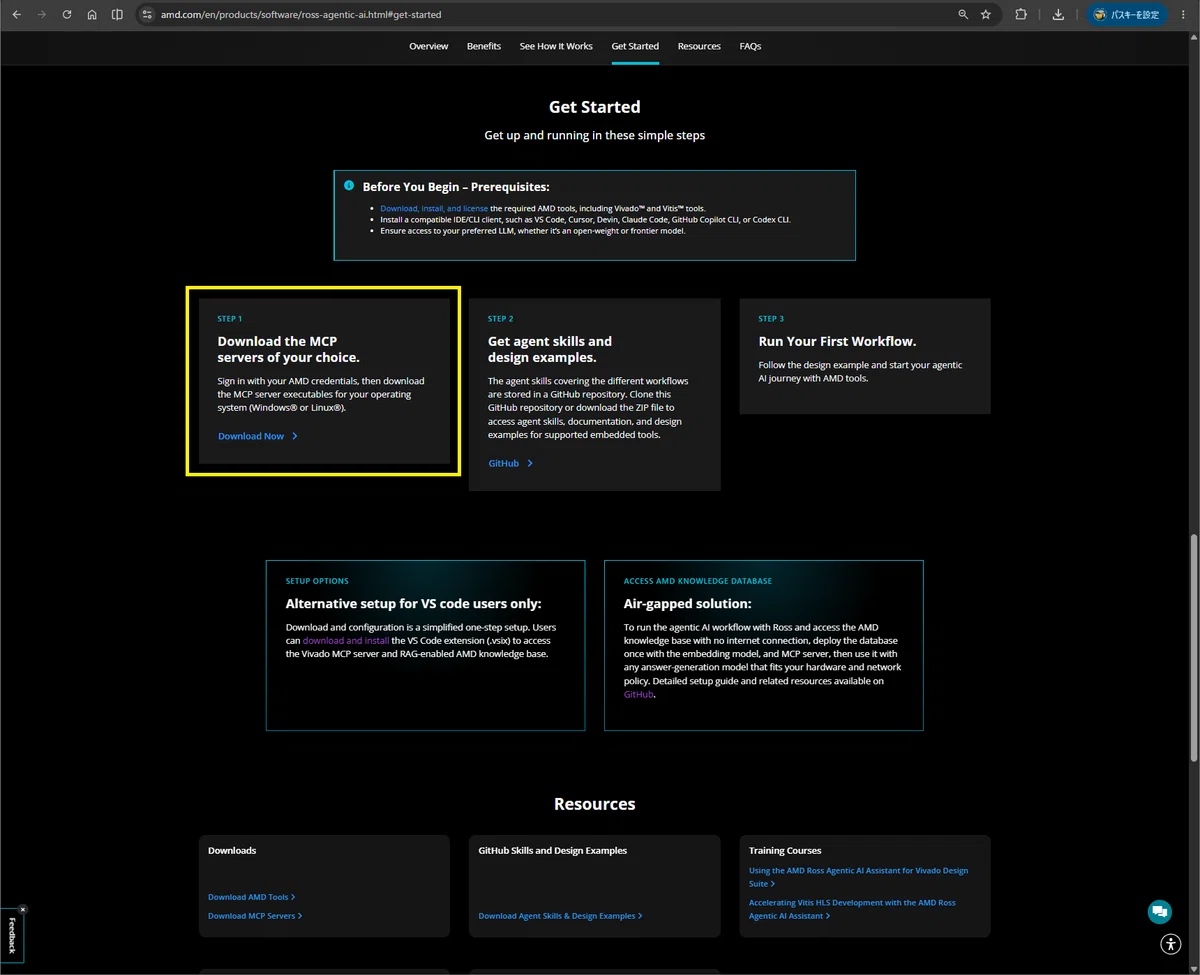

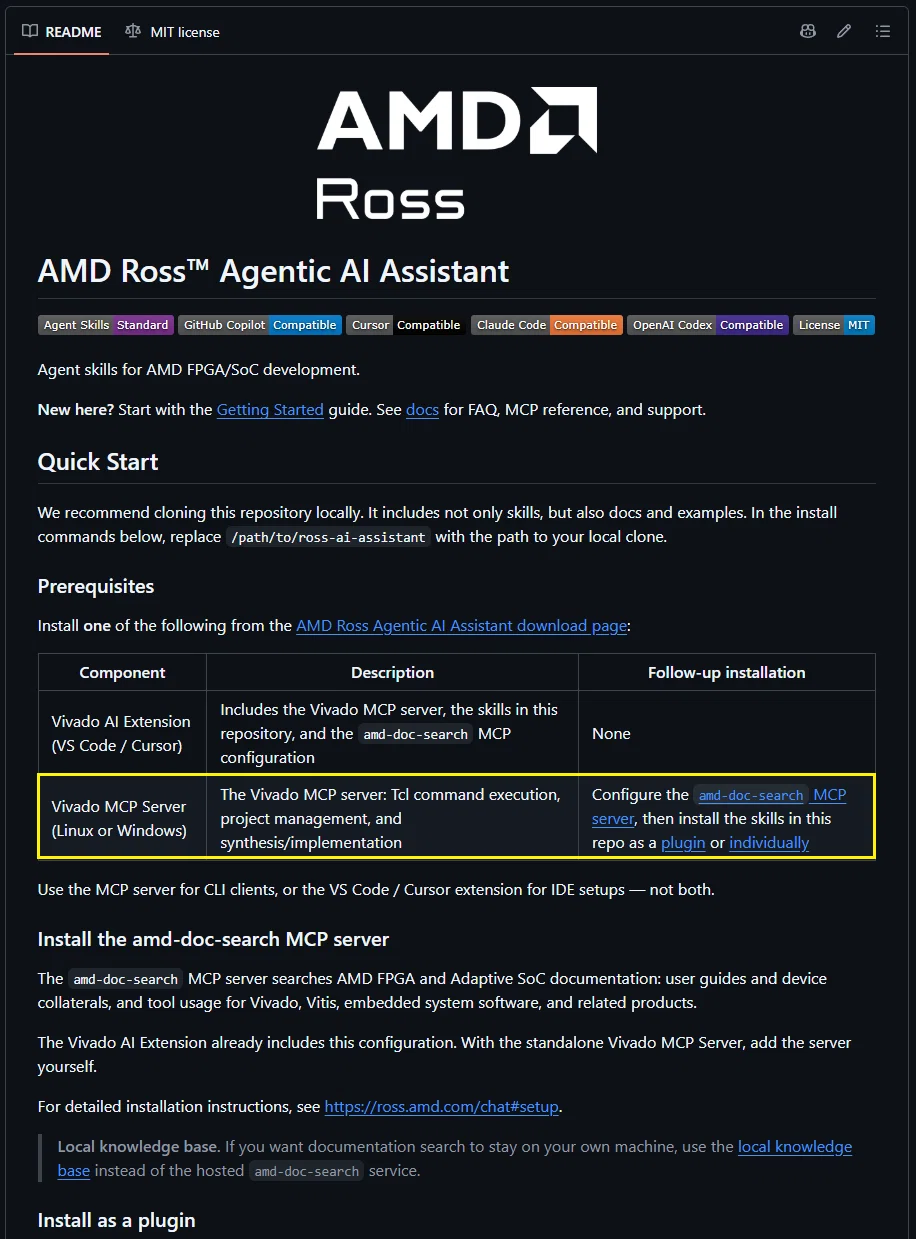

$ cd
$ vi .bashrc

[ 下記を追加 ]

# Xilinx ツール群のパス設定
export XILINX_VIVADO="/c/AMDDesignTools/2026.1/Vivado"
export XILINX_VITIS="/c/AMDDesignTools/2026.1/Vitis"

# PATHの追加（Windowsのパス形式ではなく、Git BashのUnix形式で指定）
export PATH="$XILINX_VIVADO/bin:$XILINX_VITIS/bin:$PATH"

# MCPサーバー実行ファイルのパスを追加

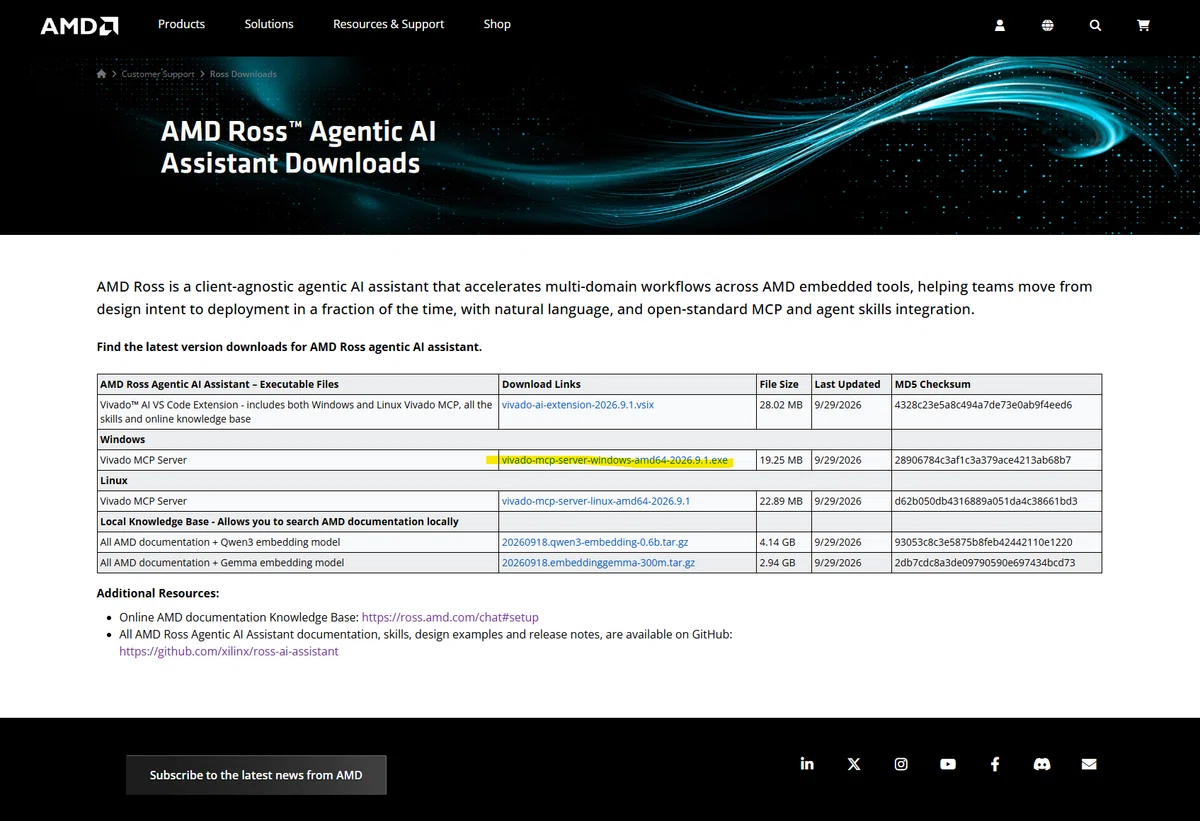

export PATH="/c/AMDDesignTools/ross/bin/:$PATH"

alias xsdb='xsdb.bat'

[ 保存し終了 ]

$ source .bashrc

[ パスが通っているかの確認 ]

$ vivado  -version

vivado v2026.1 (64-bit)
Tool Version Limit: 2026.06
SW Build 6511674 on Tue Jun 16 11:02:23 MDT 2026
IP Build 6504888 on Tue Jun 09 09:05:25 MDT 2026
SharedData Build 6501428 on Mon Jun 08 17:34:18 MDT 2026
Copyright 1986-2022 Xilinx, Inc. All Rights Reserved.
Copyright 2022-2026 Advanced Micro Devices, Inc. All Rights Reserved.


$ vitis -v

****** Xilinx Vitis Development Environment
****** Vitis v2026.1 (64-bit)
****** SW Build 6511674 on 2026-06-16-13:14:45
    ** Copyright 1986-2022 Xilinx, Inc. All Rights Reserved.
    ** Copyright 2022-2026 Advanced Micro Devices, Inc. All Rights Reserved.

$ xsdb

****** System Debugger (XSDB) v2026.1
  **** Build date : May 29 2026-14:58:42
    ** Copyright 1986-2022 Xilinx, Inc. All Rights Reserved.
    ** Copyright 2022-2026 Advanced Micro Devices, Inc. All Rights Reserved.


xsdb% exit
exit

{

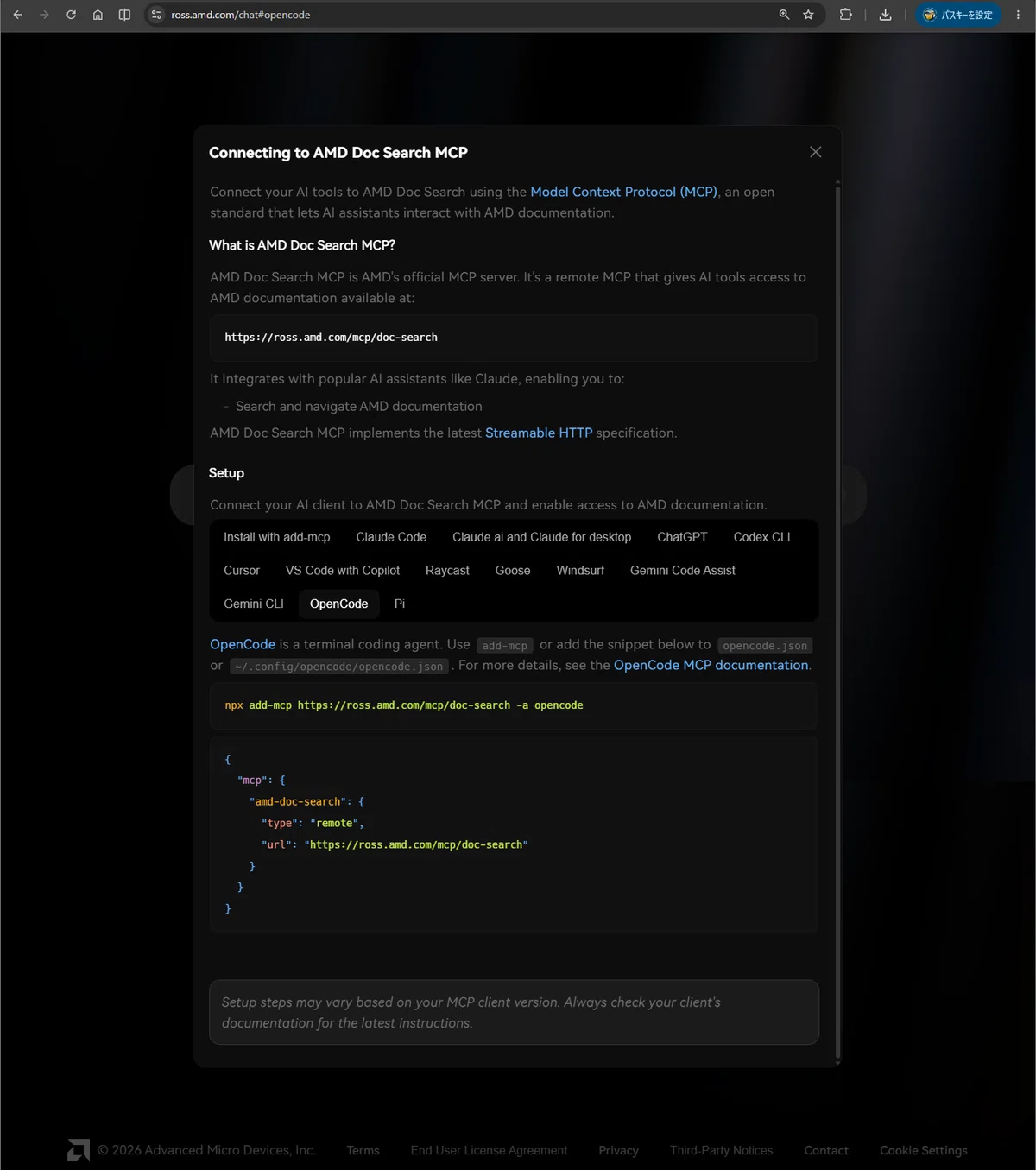

  "$schema": "https://opencode.ai/config.json"
}

{
  "$schema": "https://opencode.ai/config.json",
  "mcp": {
    "amd-vivado-vitis-mcp": {
      "type": "local",
      "command": ["C:/AMDDesignTools/ross/bin/vivado-mcp-server-windows-amd64-2026.9.1.exe", "--stdio-bridge"],
      "args": [],
      "environment": {
        "XILINX_VIVADO": "C:/AMDDesignTools/2026.1/Vivado",
        "XILINX_VITIS": "C:/AMDDesignTools/2026.1/Vitis",
        "PATH": "C:/AMDDesignTools/2026.1/Vivado/bin;C:/AMDDesignTools/2026.1/Vitis/bin;%PATH%"
      }
    }
  }
}

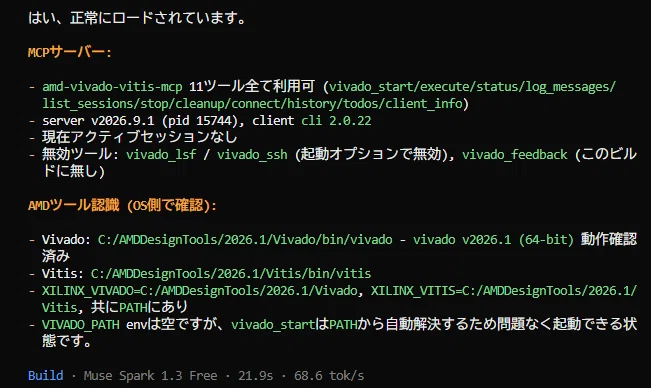

現在、あなたのMCPツールとして amd-vivado-vitis-mcp が正常にロードされていますか？
利用可能なAMDツール環境（VivadoパスやVitisパス）を正しく認識できているか教えてください。

$ hw_server

****** Xilinx hw_server v2026.1
  **** Build date : May 29 2026 at 14:55:19
    ** Copyright 1986-2022 Xilinx, Inc. All Rights Reserved.
    ** Copyright 2022-2026 Advanced Micro Devices, Inc. All Rights Reserved.

INFO: hw_server application started
INFO: Use Ctrl-C to exit hw_server application

INFO: To connect to this hw_server instance use url: TCP:yka2ki_lenovo00:3121

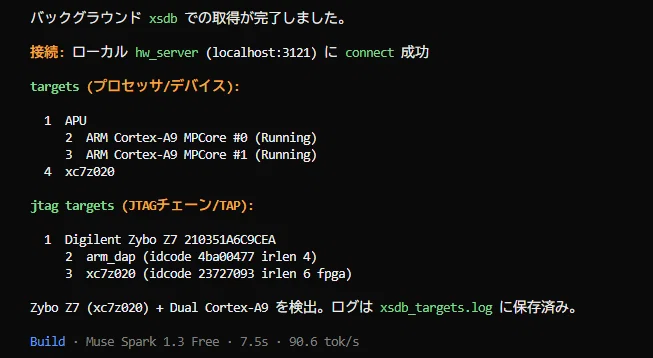

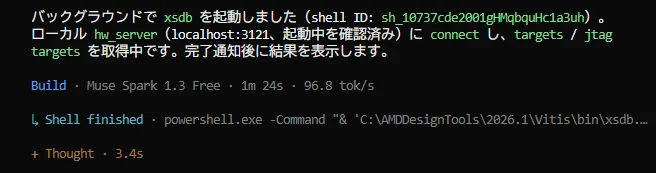

実機ボードがJTAG接続されています。バックグラウンドで xsdb を起動し、
connect コマンドでローカルのハードウェアサーバーに接続した上で、
現在JTAGチェーン上で検出されているターゲットデバイス（TAPやプロセッサコア）の一覧を
取得して表示してください。

ターゲットデバイスが ZyboZ7-20 (Zynq-7000: xc7z020clg400-1) であることを確認しました。
以下の手順を自律的に実行してください。

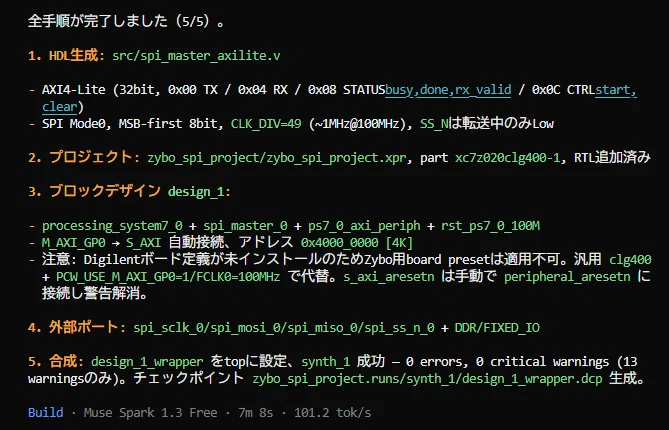

1.HDLコードの生成:
　AXI4-Liteスレーブインターフェース経由でプロセッサ（Cortex-A9）から
　制御可能な「SPIマスタIP」のVerilog HDLコードを生成してください。
　SPIはMode 0（CPOL=0, CPHA=0）に対応させ、　送信データレジスタ、受信データレジスタ、
　ステータスレジスタ（送信完了フラグ等）を実装してください。

2.Vivadoプロジェクトの作成と統合:

　新規のVivadoプロジェクト zybo_spi_project を作成し、
　生成したVerilogファイルをプロジェクトに追加してください。

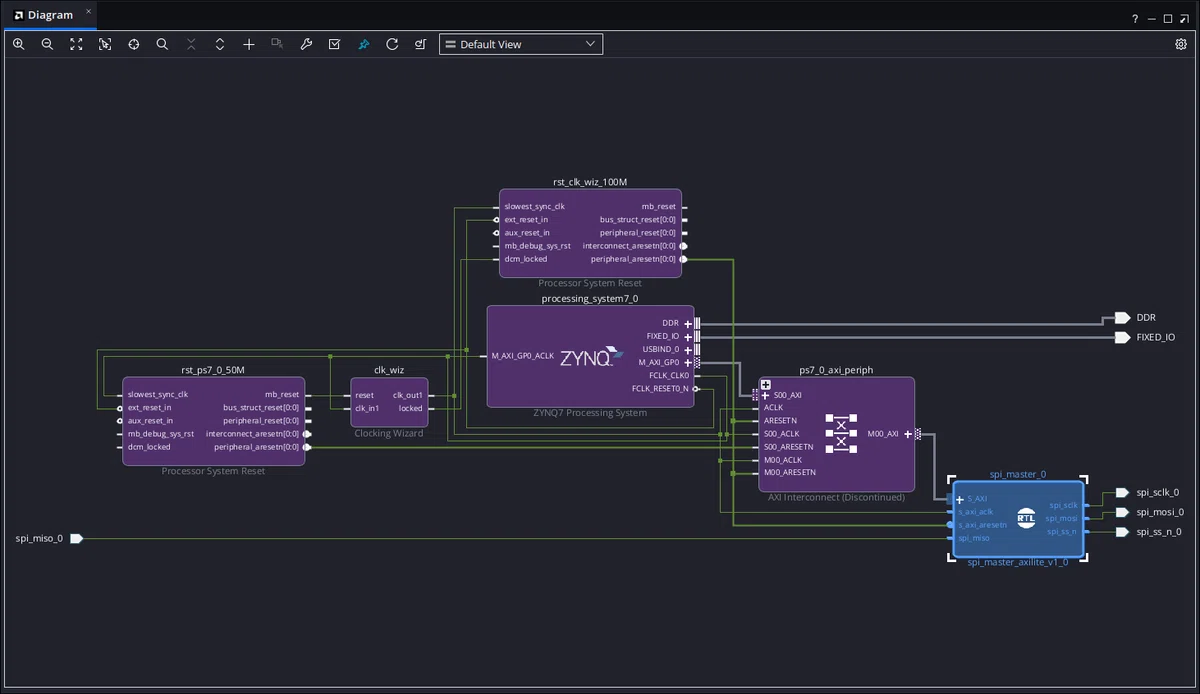

3.ブロックデザインの構築:

　IP Integratorでブロックデザインを作成し、ZYNQ7 Processing System を配置して
　Zybo Z7用の基本的な「Preset（周辺ペリフェラルやDDR設定）」を適用してください。
　さらに、作成したSPIマスタIPをブロックデザインに追加し、
　ZynqのM_AXI_GP0ポートと自動接続（Connection Automation）を行ってください。

4.外部ポートの引き出し:

　SPIの4線（MISO, MOSI, SCLK, SS）を外部ポート（Pmodポートなどへの接続用）として
　ピンアウトしてください。

5.ラッパー生成と論理合成:

　ブロックデザインのHDLラッパーを生成し、論理合成（Synthesis）を実行して
　エラーが出ないか確認してください。

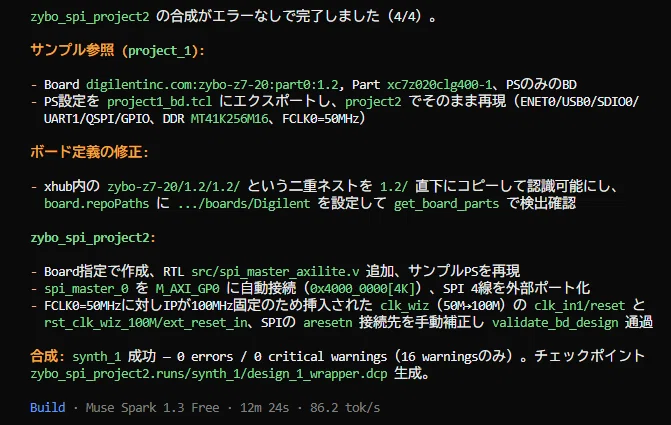

Digilentボード定義は部分的にインストール済であり、"Zybo Z7-20"を選択することが可能です。
"C:\temp\ross\test0_proj\project_1"の"Zybo Z7-20"を使ったサンプルデザインを参考にして
改めて"zybo_spi_project2"を作成し、
論理合成（Synthesis）を実行してエラーが出ないか確認してください。

`timescale 1ns / 1ps
// SPI Master with AXI4-Lite slave interface, Mode 0 (CPOL=0, CPHA=0)
// Registers (32-bit, byte address):
//  0x00 TX_DATA : [7:0] transmit byte (RW). Write starts? No, start via CTRL.
//  0x04 RX_DATA : [7:0] received byte (RO)
//  0x08 STATUS  : bit0 busy, bit1 done (tx complete, sticky until next start or clear), bit2 rx_valid
//  0x0C CTRL    : bit0 start (write 1 to start transfer when not busy), bit1 done_clear (write 1 to clear done/rx_valid)
// SCLK idle 0. MOSI changes on falling edge, MISO sampled on rising edge. MSB first.
// SS_N active low during transfer, high when idle.

module spi_master_axilite #(
    parameter integer C_S_AXI_DATA_WIDTH = 32,
    parameter integer C_S_AXI_ADDR_WIDTH = 4,
    parameter integer CLK_DIV = 49  // SCLK ~= ACLK / (2*(CLK_DIV+1)). 100MHz -> ~1MHz
)(
    // AXI4-Lite slave
    (* X_INTERFACE_INFO = "xilinx.com:signal:clock:1.0 S_AXI_ACLK CLK" *)
    (* X_INTERFACE_PARAMETER = "XIL_INTERFACENAME S_AXI_ACLK, ASSOCIATED_BUSIF S_AXI, FREQ_HZ 100000000, PHASE 0.0, CLK_DOMAIN design_1_processing_system7_0_0_FCLK_CLK0" *)
    input  wire                          s_axi_aclk,
    (* X_INTERFACE_INFO = "xilinx.com:signal:reset:1.0 S_AXI_ARESETN RST" *)

～割愛～

endmodule

論理合成の正常完了を確認しました。引き続き、以下の手順を自律的に実行してください。

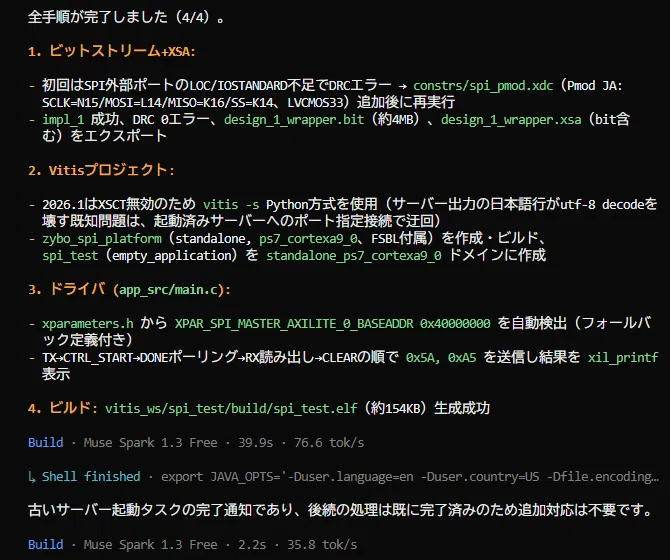

1. ビットストリームの生成

　現在のプロジェクトの配置配線（Implementation）を実行し、FPGAに書き込むための最終的な
　ビットストリームファイル（.bit）を生成してください。完了したら、ハードウェア情報を含む
　design_1_wrapper.xsa ファイルをエクスポートしてください。

2. Vitisベアメタルプロジェクトの作成

　エクスポートした .xsa ファイルをベースに、Vitisのスタンドアロン（ベアメタル）環境用の
　プラットフォームプロジェクトおよびアプリケーションプロジェクトを自動作成してください。
　ターゲットコアは ps7_cortexa9_0 とします。

3. C言語制御ドライバー・メインソフトの生成

　Rossが独自実装した spi_master_axilite IPのベースアドレス（xparameters.h に定義される
　アドレス）を自動検出してください。
　そのアドレスの制御レジスタ（送信レジスタ、ステータスレジスタ等）を直接制御して、
　ダミーデータ（例: 0x5A, 0xA5）をSPI送信し、
　受信データを読み出すベアメタルC言語ソースコード（main.c）を作成してください。

4. アプリケーションのビルド

　作成したソースコードを含めてVitis上でコンパイルを実行し、
　実機ロード用のバイナリ（.elf）を生成してください。

ビットファイルおよびベアメタルアプリケーション（ELFファイル）のビルド完了を確認しました。
現在、Zybo Z7ボードがJTAGで接続され、
hw_server がローカル（localhost:3121）で稼働しています。
以下の実機検証手順を xsdb を介して自律的に実行してください。

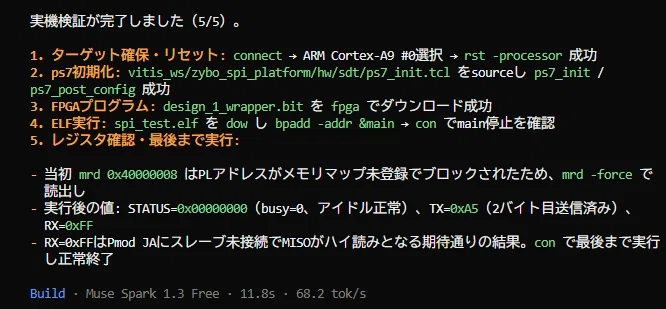

1. ターゲットの確保とリセット

　xsdb でターゲットデバイスに接続し、
　ARM Cortex-A9 MPCore #0 （ターゲットID 2）を選択してプロセッサをリセット
　（rst -processor または rst -cores）してください。

2. Zynqの初期化 (ps7_init)

　Vitisプロジェクト内にある ps7_init.tcl をソースし、
　ps7_init および ps7_post_config コマンドを実行して、
　Zybo Z7のDDRメモリやクロック設定等の初期化を行ってください。

3. FPGA（PL部）のプログラム

　生成されたビットストリームファイル（.bit）を
　FPGA（xc7z020）にダウンロード（fpga コマンド）してください。

4. ソフトウェアのダウンロードと実行

　Cortex-A9 #0 にビルド済みのベアメタルELFファイルをダウンロード
　（dow コマンド）してください。
　まずはプログラムの先頭（main）にブレークポイントを設定し、
　そこまで実行を進めて停止させてください。

5. レジスタ確認と実行

　main で停止した状態で、
　SPIのベースアドレス（0x40000000 付近）のステータスレジスタ（SPI_BASE + 0x08）の値を
　mrd コマンドで読み出して表示し、初期状態が正常（BUSYでないこと）か確認してください。
　確認後、プログラムを再開（con）させ、最後まで実行してください。

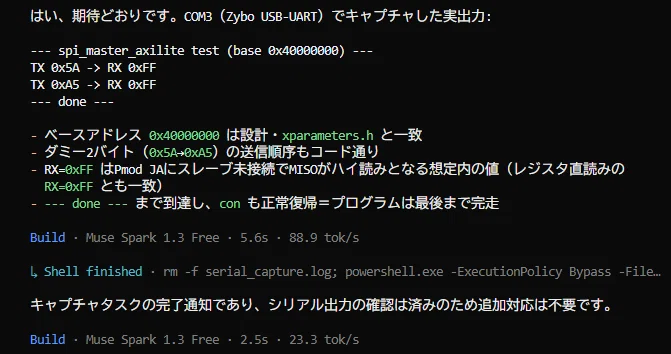

　ボードのシリアル出力（UART）に期待通りのログが出力されたかどうかも教えてください。

シリアル出力も、期待どおりですか？

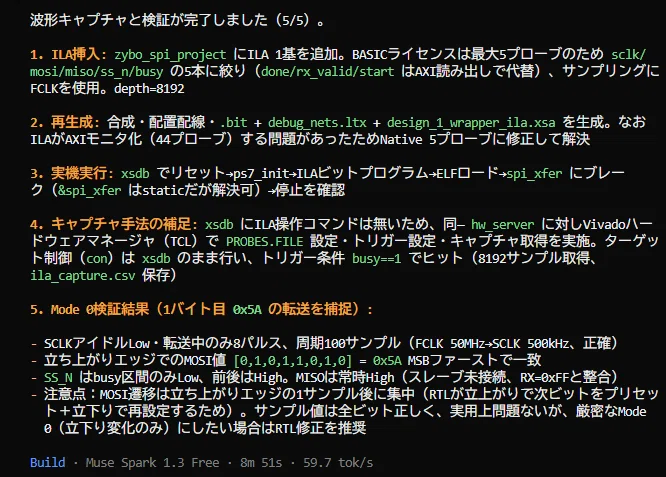

実機でベアメタルアプリケーションが完走したことを確認しました。
次のステップとして、SPI通信の内部信号を物理的に観測するため、
ハードウェア設計にILAを追加し、実機波形キャプチャを行ってください。
以下の手順を自律的に実行してください。

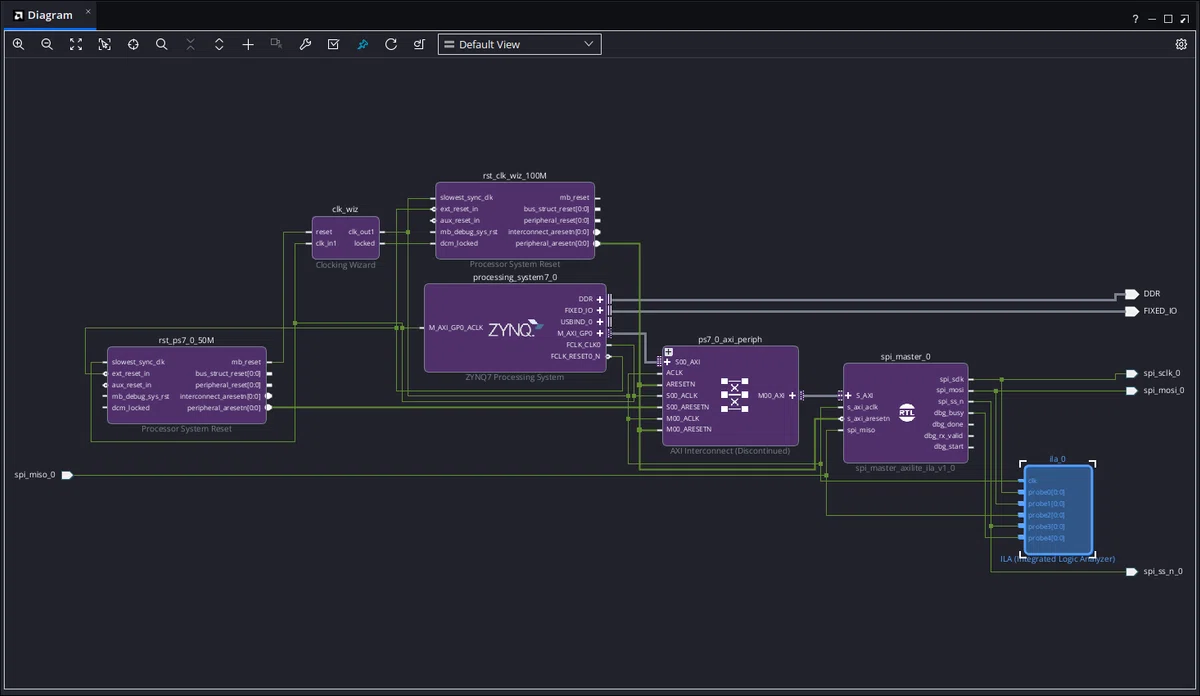

1. ブロックデザインへのILA IPの自動挿入:

　既存のVivadoプロジェクト zybo_spi_project を開き、
　ブロックデザインにILA IPを1基追加してください。

2. 観測信号（プローブ）の接続:

　追加したILAのプローブポート（probe）に、

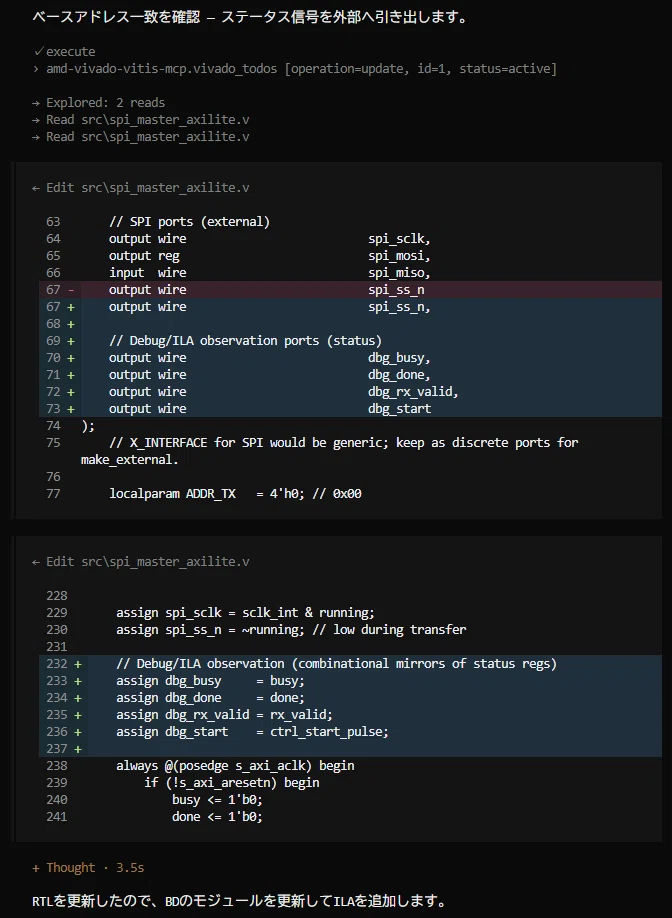

　独自作成したSPIマスタIP（spi_master_axilite）から外部へ引き出している
　SPIの4線（MISO, MOSI, SCLK, SS）および、
　内部のステータス信号（STS_BUSY, STS_DONE など）を接続してください。
　サンプリングクロックには、
　SPIマスタIPが動作しているAXIのクロック（FCLK_CLK0 など）を接続してください。

3. ビットストリームの再生成:

　ブロックデザインの更新を保存し、HDLラッパーを更新した上で、
　論理合成（Synthesis）および配置配線（Implementation）を再度実行して、
　ILAデバッグデータが埋め込まれた新しいビットストリーム（.bit）と
　デバッグ定義ファイル（.ltx）を生成してください。
　完了したらハードウェア情報（.xsa）を再エクスポートしてください。

4. xsdbを介した波形キャプチャの実行:

　hw_server が動作している実機に対して、新しいビットファイルをダウンロードしてください
　（この際、自動的に .ltx ファイルが読み込まれます）。
　ベアメタルのELFファイル（main.elf）をロードし、
　spi_xfer 関数が呼ばれる手前でブレークポイントをかけて停止させてください。

5. トリガー設定と波形データの解析:

　xsdb のデバッグツール（または内部の hw_ili コマンド群）を使用して、
　「SPIマスタの転送が開始された瞬間（STS_BUSY または CTL_START が立ち上がった瞬間）」を
　トリガー条件として設定し、トリガー待機状態にしてください。
　プロセッサの実行を再開（con）させ、
　トリガーがヒットした後のキャプチャデータをRossで取得してください。
　取得した波形のクロックやデータラインの立ち上がりタイミングが、
　SPI Mode 0の仕様通りに動いているか検証し、結果を報告してください。

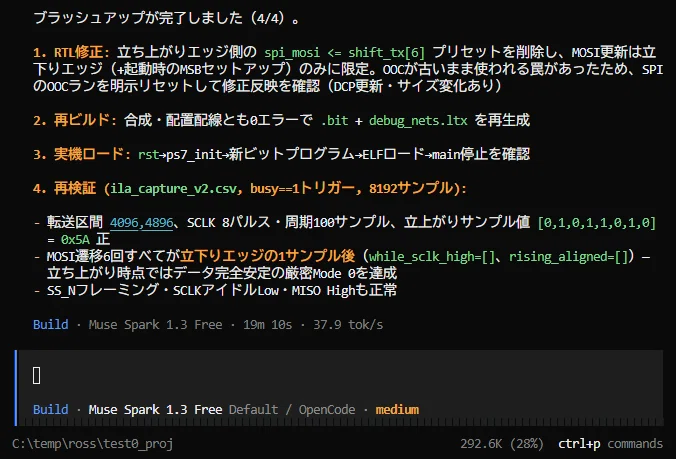

先ほどのILA波形キャプチャの解析および「MOSIの遷移タイミングが立ち上がりエッジ直後に集中
しているため、厳密なMode 0にするためのRTL修正を推奨する」という設計レビューを確認しました。
この指摘に基づき、以下の手順を自律的に実行して設計をブラッシュアップしてください。

1. Verilog HDLコード（RTL）の修正:

　spi_master_axilite のソースコードを修正してください。
　MOSIのデータ遷移（ビットの切り替え）が、SCLKの立ち上がりエッジ直後ではなく、
　「SCLKの立ち下がりエッジ（Falling Edge）」に完全に同期して変化するように
　状態遷移や出力レジスタの更新タイミングを修正してください。
　これにより、立ち上がりエッジの時点でMOSIのデータが完全に安定している状態
　（厳密なSPI Mode 0）を作ってください。

2. 論理合成・配置配線の再実行:

　修正したVerilogファイルをプロジェクトに適用し、Vivado上で再度、論理合成（Synthesis）
　および配置配線（Implementation）を実行して、
　新しいビットストリーム（.bit）とデバッグ定義ファイル（.ltx）を生成してください。

3. 実機へのロードと再実行:

　hw_server を介して、修正版のビットファイルをFPGAにロードしてください。
　また、Vitisのベアメタルアプリケーション（main.elf）を再度ロードし、
　main で一時停止させてください。

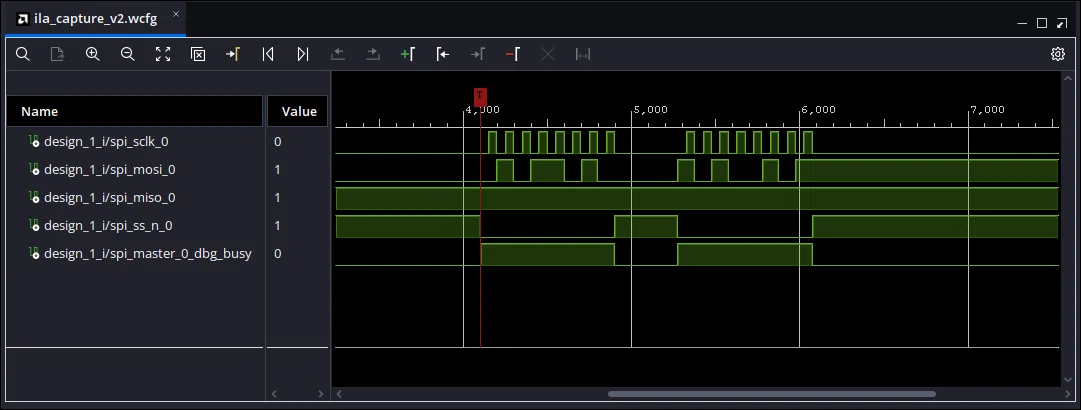

4. ILA波形による再検証:

　前回と同様に busy==1（または転送開始）をトリガー条件として設定し、
　プログラムを実行（con）させてSPI転送の波形を再キャプチャしてください。
　キャプチャしたデータ（ila_capture_v2.csv）を解析し、
　MOSIの遷移タイミングが意図通りSCLKの立ち下がりエッジに同期するように改善されたか、
　および 0x5A のデータが正しく送信されているかを検証して結果を報告してください。
