構造デザインの講義【トピック4：鉄・鋼による構造とデザイン】第6講：長大スパンの構造の発展

大スパン構造の原理とデザインは、建築も、土木も、一緒です

東京理科大学・工学部建築学科、講義「建築構造デザイン」の教材（一部）です

• 目次へ戻る

• トピック4：古代の石と木による構造

• 第1講：経験から科学へ

• 第2講：鉄鋼材料の登場と実践

• 第3講：鉄骨の繊細さとデザイン

• 第4講：長大スパンの構造とデザイン

• 第5講：鉄の魔術師、エッフェル

• 第6講：長大スパンの構造の発展（ココ）

ブルックリン橋

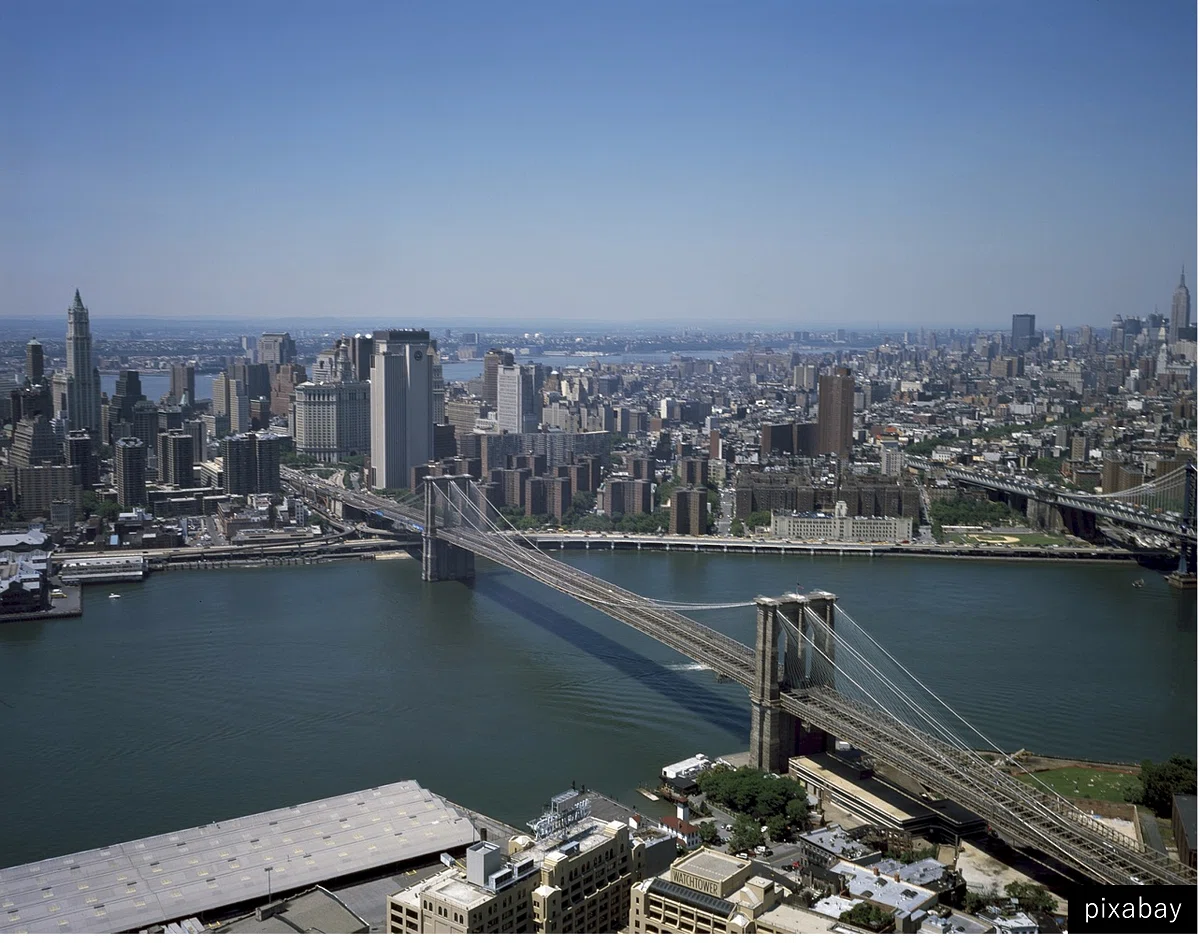

ニューヨークのマンハッタンとブルックリンを結ぶブルックリン橋は、長さ487m、完成は1883年です。
ブルックリン橋は、両側に遊歩道が設けられており、車両とともに、多くの人々が行き交っています。
遊歩道は、意外と広く感じられます。

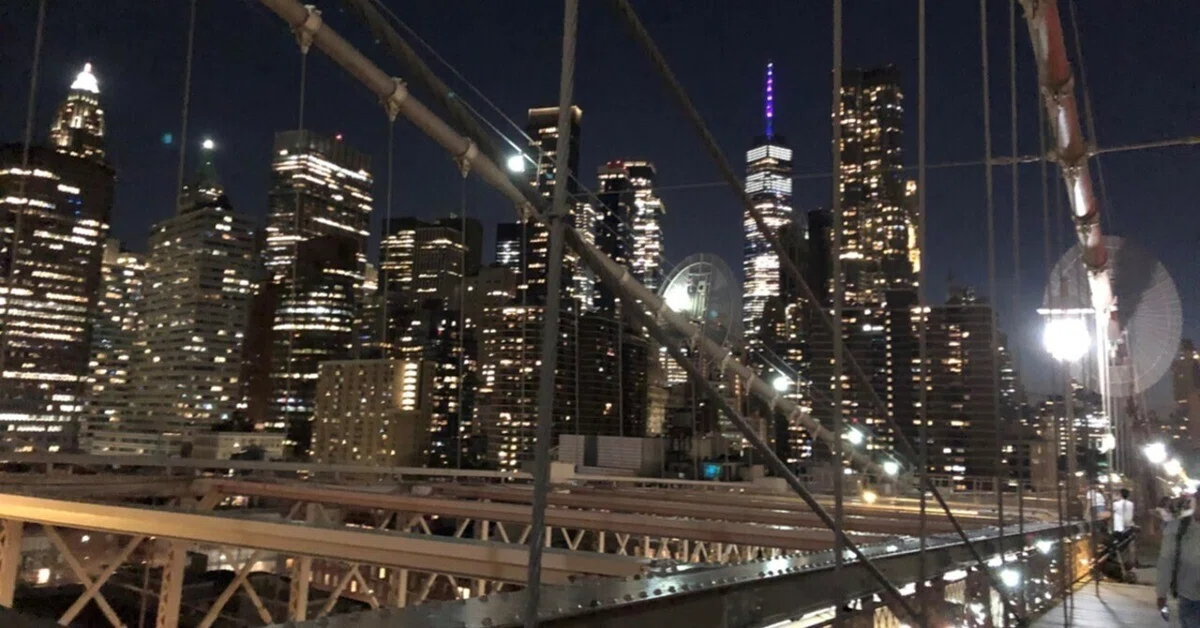

ブルックリン橋は、ワイヤー・ロープが支柱から伸び、蜘蛛の巣のように張り巡らされ、特徴的な表現となっています。
吊橋と斜張橋の併用の構造です。
ワイヤーは、高強度の材料を使用し、耐久性向上のため亜鉛メッキが施されています。

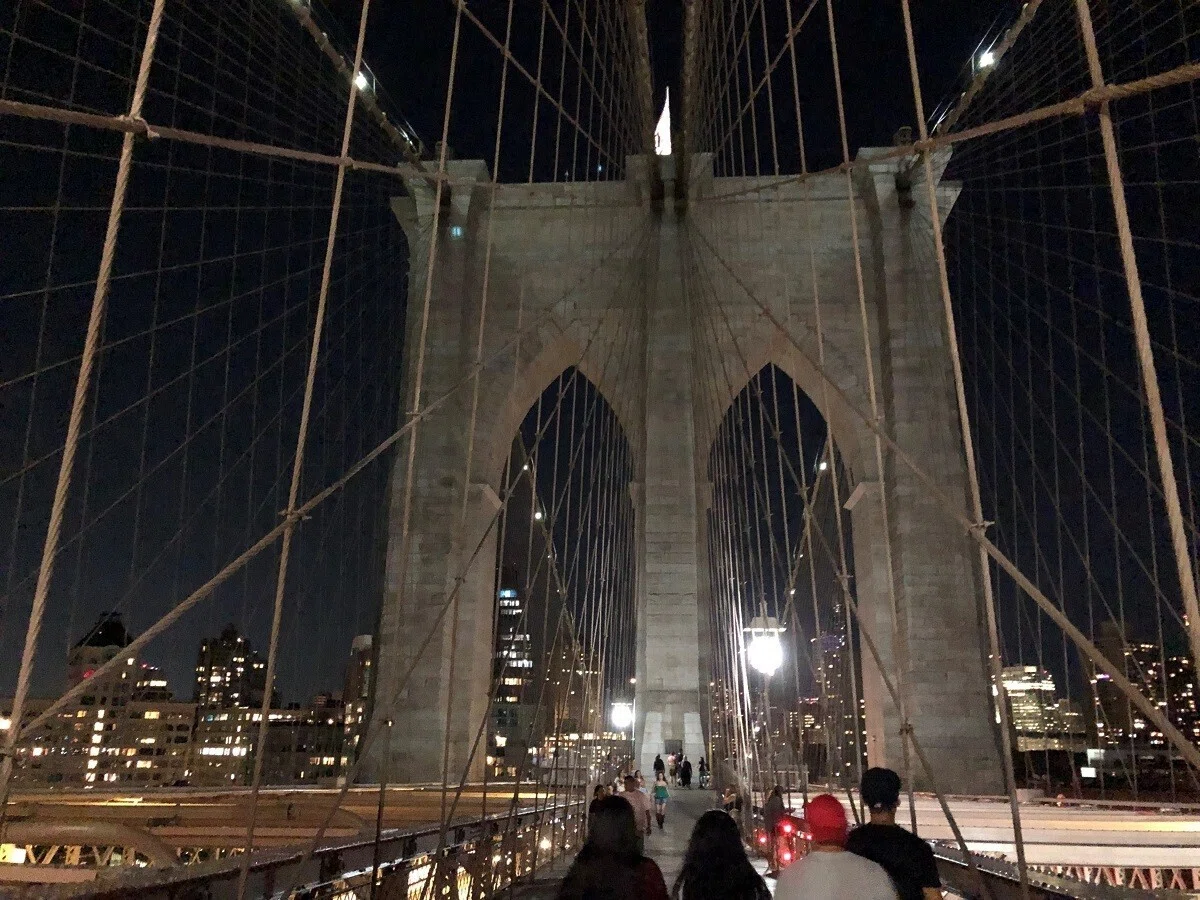

吊橋の支柱となるケーソン（箱状の構造体）は、その存在感によって、橋を利用する人々に印象を与えています。

フォース橋

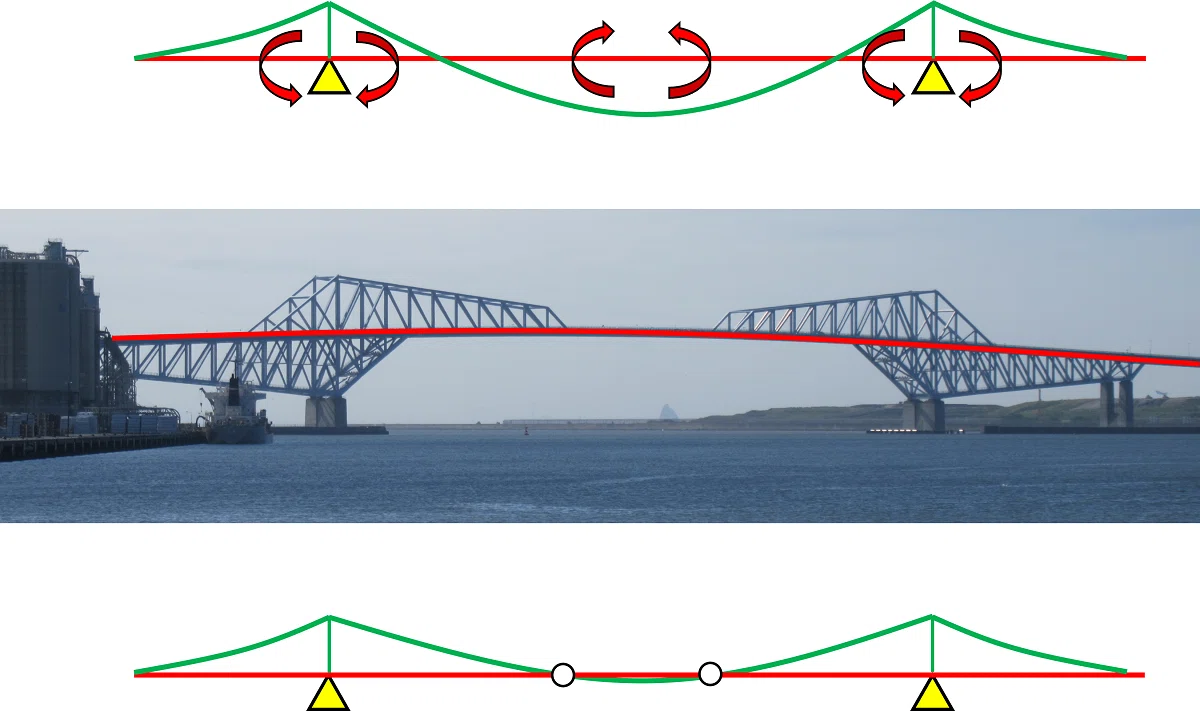

長大スパンの構造では、支柱まわりの反力によって大きな曲げが生じます。
強度と剛性を確保するための構造を設けることが重要です。

橋は、船の航行のために橋下のスペースを確保する必要があります。
フォース橋は、支柱に構造体を集約し、支柱間の橋下スペースを確保しています。
この区間では、アーチ形状の下弦材を見ることができます。

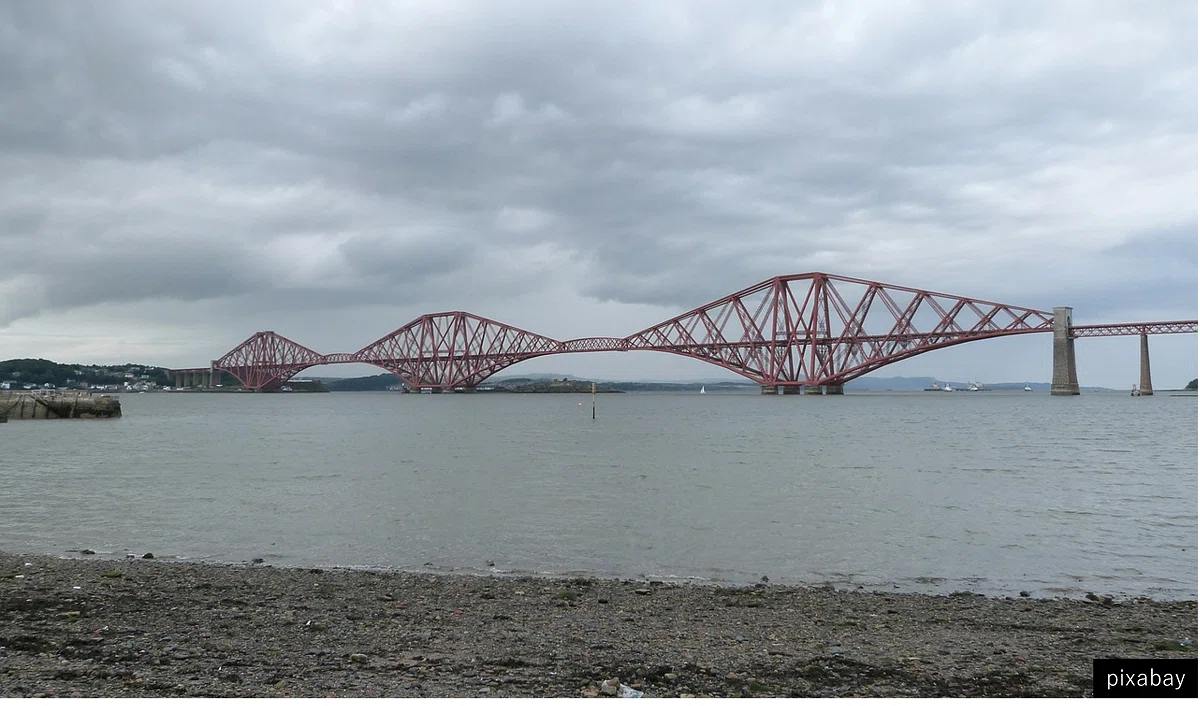

遠景より見るフォース橋は、異形の様相を見せています。
これは、長大スパンの構造原理からすると、理にかなった形状なのです。

ゲルバー梁と呼ばれる、この構造原理は、橋だけでなく、大空間建築の構造としても利用されています。

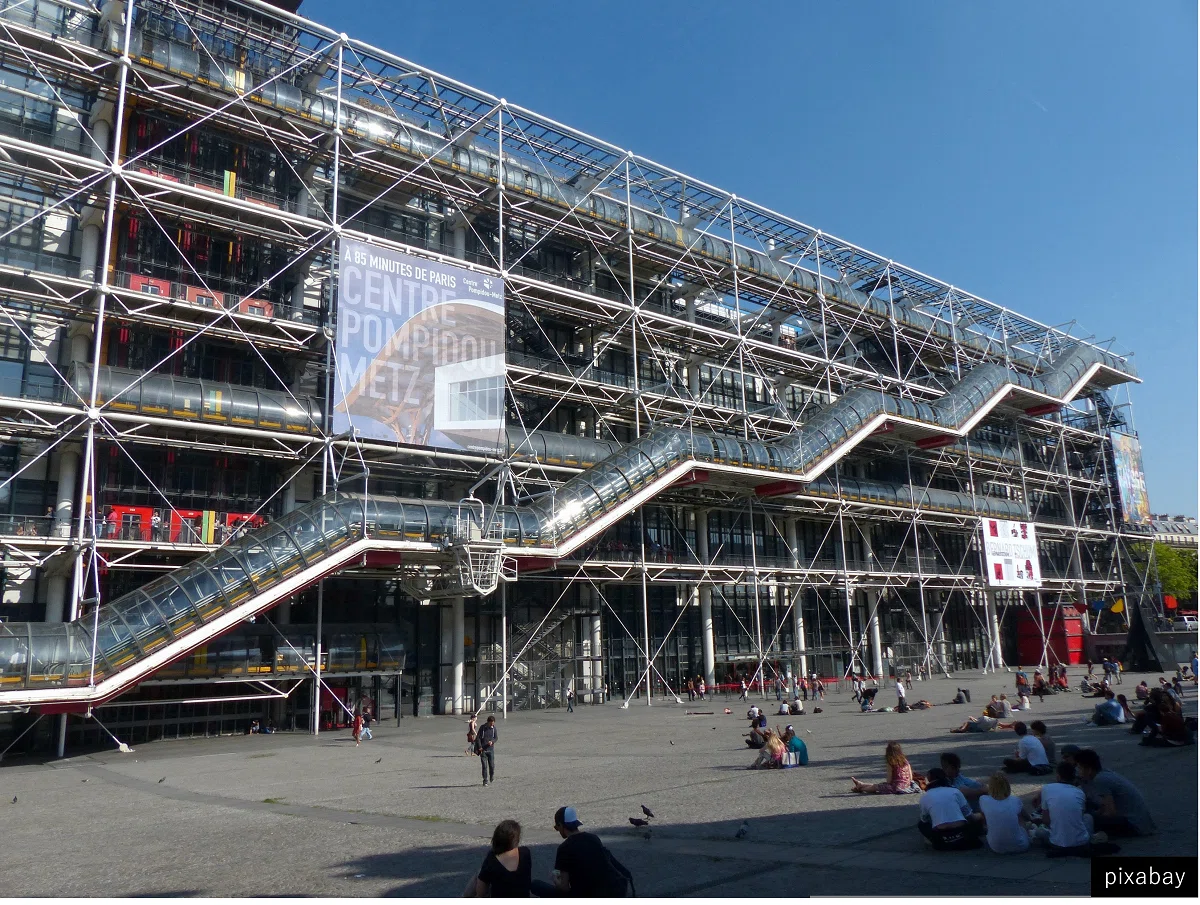

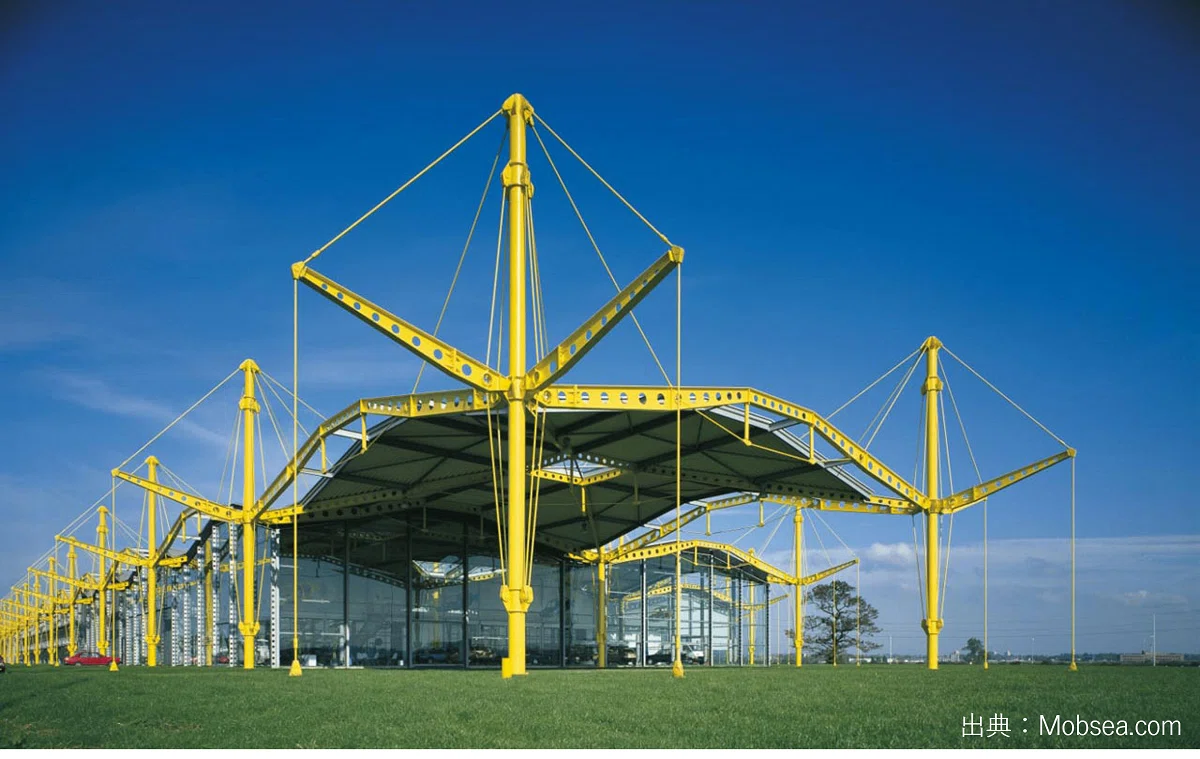

パリ・ポンピドゥーセンター、ルノーセンター、酒田市国体記念体育館、などに見ることができます。
