Blenderでルービックキューブを動かす動画を作ってみた

はじめに

　Blenderでルービックキューブを動かす動画を作成してみました。
　作成にあたってのポイントとなる部分を中心に、簡単に紹介したいと思います。

　なお、使用したBlenderのバージョンは”5.1.2”です。

0.作成の全体像

　Blenderでルービックキューブを動かす動画を作るには、
　　・モデリング
　　・アニメーション
　　・レンダリング
の3つのステップを踏みます。

　各パーツの回転のアニメーションを設定し、最後に動画ファイル（MP4など）として書き出すことで完成となります。

　それでは、順を追って解説します。

1.基本のキューブを作る

　まずは、ベースとなるキューブを、以下の手順で作成します。

　(1)立方体を1つ作成する。
　　例：辺の長さ = 1cm

　(2)オブジェクト（立方体）の基本設定
　　以下の操作でサイズなどを基本値とする
　　　→オブジェクト／適用／全トランスフォーム

　(2)各辺（12）に対して面取りをする。
　　→ベベルをかける

　(3)マテリアルを設定する。
　　→編集モードで、
　　　・全体を（例えば）黒とする
　　　・各面（6つ）の色を図のような6色に設定する
　　　　→赤、青、緑、黄、オレンジ、白

2.27個のキューブを作る

　(1)モディファイアーの配列を3つ使う。

　　A.X方向に1個→3個とする

　　B.Y方向に3個→9個とする

　　C.Z方向に9個→27個とする

　(2)1つのオブジェクトに変換する。
　　以下の操作により、1つのオブジェクトとする。
　　（オブジェクトモードで）キューブを選択して
　　　→オブジェクト／適用／表示の形状をオブジェクト化

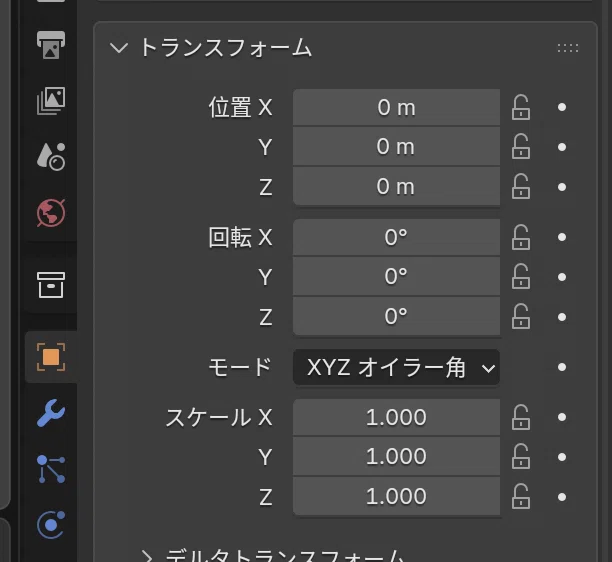

　(3)オブジェクト（立方体）の基本設定
　　→トランスフォーム画面にて
　　「（回転の）モードを」「クオータニオン(WXYZ)」とする

　(4)27個のキューブに分割する
　　　（オブジェクトモードで）キューブを選択して、「編集モード」で
　　→P キーを押して分離メニューを開き、[パーツで分離 (By Loose Parts)] を選択

　これで、ルービックキューブの基本形が完成しました。

3.アニメーションのための設定

　アニメーションで、各キューブをいろいろな方向に回転させるための、基本的な設定を行います。

　(1)各キューブの原点を設定します。
　　全てのキューブ（27個）を選択して、
　　　→オブジェクト／原点を設定／原点を重心に移動（ボリューム）

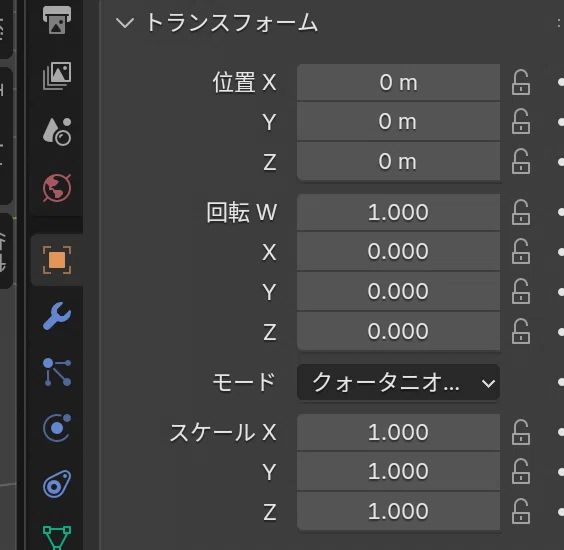

　(2)各キューブの回転方法を確認します。
　　トランスフォーム画面にて「（回転の）モードが」「クオータニオン(WXYZ)」となっているか
　　→「2.(3)」で実施済み

4.アニメーションを作る

　キューブの各面が回転するアニメーションを設定します。

　　（詳細の操作説明は省略します）

　タイムラインの適切なフレームで以下を繰り返して実施。

　(1)回転させたい面（9つのパーツ）をまとめて選択する

　(2)タイムラインで「R」キーと軸指定（X, Y, Z）を入力して90度回転させる。

　(3)「I」キーを押し、「回転」のキーフレームを打つ

5.アニメーションをレンダリングする

　設定したアニメーションを動画ファイルとして書き出します。

　(1)動画の設定
　　プロパティパネルの「出力（Output）」タブで、動画の保存先とファイル形式を設定する
　　→ファイルフォーマットを「FFmpeg動画
　　→エンコーディングを「MPEG-4」

　(2)レンダリングの実施
　　上部メニューの「レンダー」から「アニメーションレンダリング」を選択

　以上で、（レンダリング時間はそれなりにかかりますが）動画が完成します。

　なお、添付の例では、ルービックキューブが回転していますが、これは以下のようにしています。

　・オブジェクトとして「エンプティ」を追加
　・27個のキューブを「エンプティ」の子供とする
　　→ペアレントの設定にて
　・親（エンプティ）を指定して、アニメーションする

おわりに

　基本的な部分は理解していただけたでしょうか。
　これをベースにして、いろいろと挑戦してみるのも面白いかもしれませんね。
