電卓と計算機の歴史と技術的進化

　電卓の進化は、単なる計算ツールの変化ではなく、時代の最先端技術がどのように実用化され、社会に浸透していったかを示す好例です。

　それぞれの時代背景と技術的特徴を見ていきましょう。

1. 前史：手動計算補助具（紀元前〜17世紀）

　この時代は、現代の「電卓」という概念とは異なりますが、人間の手作業を補助して、計算の精度と効率を高めるための知恵が詰まっていました。

1.1 算盤（Abacus）

　【技術的背景】
　　算盤は、珠の位置で数値を表し、物理的な操作によって加減乗除を行うアナログ計算機です。珠を動かすことによって繰り上がり・繰り下がりを視覚的・触覚的に表現して、直感的な理解を促します。
　　その操作には一定の規則性があり、これは後の機械式計算機における「アルゴリズム」の萌芽とも言えます。
　　素材は木材や金属が主で、特別な精密加工は不要ですが、珠の滑らかな動きと正確な位置決めが重要でした。

　【現代への影響】
　　算盤の原理は、デジタル回路におけるビットのON/OFFや、位置による数値表現の基本的な考え方と共通する部分があります。
　　また、その操作性や高速性は、現在でも教育現場や特定の競技でその価値が認識されています。

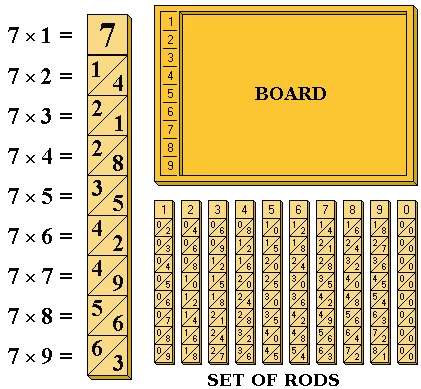

1.2 ネイピアの骨（Napier's Bones）

　【技術的背景】
　　ジョン・ネイピアは、計算を容易にするための対数を発明しました。ネイピアの骨はその対数の原理を、掛け算に応用した具体的なツールです。
　　各棒には特定の数の倍数が刻まれており、棒を並べ替えることで、複雑な乗算を単純な足し算に分解して行うことができました。
　　これは、後の計算尺（スライドルール）にもつながる、物理的な操作によって対数計算を近似的に行う手法の先駆けであって、後のアナログコンピュータや一部の機械式計算機の乗算機構のヒントになったと考えられます。

　【革新性】
　　特定の数値を物理的に表現して、それらを組み合わせることで計算結果を得るという点で、後のデータ処理の概念に通じるものがあります。

1.3 計算尺

　計算尺は、20世紀半ばまで工学、科学、商業の分野で広く使われたアナログ計算ツールです。その原理は数学的な法則を物理的な長さに変換することにあります。

　【技術的背景】
　計算尺の基本的な原理は、対数（Logarithm）の性質に基づいています。これによって乗算を足し算に、除算を引き算に変換して、物理的な長さで表現します。目盛りは線形ではなく、数値が大きくなるにつれて目盛りの間隔が狭くなるように対数的に配置されているのです。つまり、目盛りの「長さ」が数値の対数に比例するようになっています。
　本体（固定尺）と滑尺（しゅっくしゃく）とで構成され、本体の上を左右に滑尺をスライドさせて計算を行います。

　【利点と限界】
　計算尺は、その当時の計算ニーズに応える画期的なツールでしたが、固有の制約も持っていました。
　手計算や機械式計算機に比べて、乗算や除算を非常に素早く行うことができました。複数の連続する乗算や除算も効率的に処理できました。さらに平方根、立方根、三角関数、対数、逆数など、幅広い数学的計算にも対応できました。そのため特にエンジニアや科学者にとっては不可欠なツールでした。また、電気を一切必要としないため、屋外や実験室など、あらゆる場所で手軽に利用でき、機械式計算機に比べてはるかに小型・軽量で、ポケットに入れて持ち運べるものも多くありました。
　一方で、アナログツールであるため、読み取りの精度には限界がありました。通常、有効数字は3桁から4桁程度が限界で、厳密な精度が求められる計算には不向きでした。また、対数を利用するため、加算と減算は基本的にできません。より複雑な指数計算、行列計算、微積分など、高度な数学的演算にも対応できませんでした。

2. 機械式計算機（17世紀〜19世紀）

　歯車、レバー、カムなどの機械要素を組み合わせることで、人間の介入を最小限に抑えて、計算を自動化しようとする試みが本格化しました。
　これは、精密機械加工技術の発展と密接に関わっています。

2.1 パスカルの計算機（Pascaline）

　【技術的背景】
　　パスカルの計算機は、主として加算と減算のために設計されました。
　　その核心は、歯車とラチェット機構とによる「繰り上がり伝達」の自動化にありました。一つの桁の歯車が1周すると、隣の桁の歯車が1目盛り（10分の1周）動くように設計されています。この機構は、時計のムーブメントにも似た精緻な機械工学の結晶であり、現代の機械式カウンターの基礎原理を確立しました。
　　歯車の歯が正確に噛み合い、滑らかに回転することが求められるため、当時の精密加工技術の限界に挑戦するものでした。

　【課題】
　　複雑な乗算や除算は、連続する加減算として手動で行う必要があり、効率性に限界がありました。また、製造コストも非常に高価でした。

2.2 ライプニッツの計算機（Stepped Reckoner）

　【技術的背景】
　　ライプニッツの最大の発明は、「ライプニッツの歯車（Stepped Drum）」または「段付きドラム」と呼ばれる円筒状の歯車でした。
　　この歯車は、歯の数が部分的に異なる段々状の形状をしており、入力用の歯車との噛み合い方を変えることで、1回転あたりに伝達する歯車の数を調整できました。これにより、異なる倍率での加算（乗算に相当）を効率的に行えるようになり、乗算と除算の自動化を可能にしました。
　　パスカルの計算機が加減算の自動化に主眼を置いたのに対して、ライプニッツの計算機は乗除算まで視野に入れたより高度な機械設計でした。

　【影響】
　　ライプニッツの歯車は、20世紀初頭の機械式計算機が電子式に置き換わるまで、最も広く採用された乗除算機構の一つとなりました。

2.3 チャールズ・バベッジの解析機関（Analytical Engine）

　【技術的背景】
　　バベッジの設計は、当時の技術では実現が困難なほど先進的でした。
　　彼は、現代のコンピュータと同様に、算術論理演算部（ミル）、制御部（ストア）、入出力装置という基本要素を考案しました。特に画期的なのは、パンチカードを用いてプログラム（命令）とデータ（数値）を入力して、計算手順を自動化するというアイデアでした。
　　これは、後のコンピュータのプログラム内蔵方式や、制御フローの概念を先取りするものでした。駆動源は蒸気機関を想定しており、非常に大規模な機械になる予定でした。

　【革新性】
　　その設計思想は、現代のノイマン型コンピュータのアーキテクチャの原型と見なされており、エイダ・ラブレスによるプログラミングの概念もここで生まれました。
　　実用化はされませんでしたが、その理論的貢献は計り知れません。

2.4 タイガー計算機

　タイガー計算機は、電子技術が未発達だった時代に、精巧な機械工学によって計算の自動化を実現した象徴的な存在です。

【 技術的背景】
　　タイガー計算機の核心をなす技術は、「ピンホイール方式（Odner type）」または「オドナー式計算機」と呼ばれる機械式計算機の原理にあります。これは、1870年代にスウェーデンのウィルゴット・オドナーが考案し、広く普及した形式です。
　　各桁に対応する設定レバー（またはボタン）を操作すると、それに応じた数のピンが円筒状の歯車（ピンホイール）から突出します。このピンの数が、その桁に入力された数値を表します。
　　ハンドルを1回転させると、ピンホイールの突出したピンが、隣接するカウンターの歯車をそのピンの数だけ回転させます。これにより、カウンターにその桁の数値が加算されます。
　　各桁のカウンターが10を超えると、自動的に次の上位桁に「1」を繰り上げる複雑な機構が組み込まれています。これは、歯車とレバーの巧妙な組み合わせによって実現されており、パスカルの計算機以来の機械式計算機の基本原理です。
　　減算・乗算・除算も、ハンドルを回す方向や桁の操作で可能でした。

【利点と限界】
　　タイガー計算機は、当時の計算ニーズに応える大きな利点を持っていた一方で、技術の発展と共に顕著になる限界も抱えていました。
　　機械部品で構成されているため、非常に頑丈で故障しにくく、長期間にわたって安定して使用できました。電池やコンセントからの電力供給が一切不要でした。機械的に歯車が噛み合うことで計算を行うため、誤作動が少なく、常に正確な結果が得られました。
　　一方で、ハンドルを回す、レバーを動かすといった手動操作が必須であり、電子電卓に比べると圧倒的に計算速度が遅いという欠点がありました。機械部品が動作する際に、特有の「カチャカチャ」という大きな音が発生し、振動も伴いました。非常に大きく重いのが一般的で、持ち運びには適さず、基本的に机上に据え置いて使用するものでした。

3. 電気機械式計算機（20世紀前半）

　電気の力を利用することで、機械部品の動きをより精密に、そして高速に制御できるようになりました。
　これは、通信技術の発展、特に電話交換機の技術から大きな影響を受けています。

　【技術的背景】
　　主に継電器（リレー）が用いられました。リレーは、小さな電流で電磁石を動作させて、機械的なスイッチを開閉する装置です。これにより、電流のON/OFFによって論理的な「真（True）」と「偽（False）」、つまり「1」と「0」を表現して、ブール代数に基づいた論理回路を構築することが可能になりました。
　　例えば、複数のリレーの組み合わせでANDやORなどの論理演算を行い、これらを連鎖させることで加算器などの複雑な計算回路を構成しました。

　【利点と限界】
　　機械式に比べて高速で、複雑な計算も可能になりましたが、リレー自体は機械的な部品であるため、動作速度には限界があり、摩耗による故障も頻繁に発生しました。
　　また、多くのリレーを必要とするため、装置は依然として大きく、消費電力も相当なものでした。パンチカードシステムと組み合わされ、事務処理の自動化に貢献しました。

4. 電子式計算機（20世紀中盤〜現代）

　電子部品の登場と進化が、電卓を劇的に変革しました。
　小型化、高速化、低コスト化が飛躍的に進み、一般大衆に普及する道を開きました。

4.1 真空管式計算機

　【技術的背景】
　　真空管は、電子の流れを制御する装置であり、電流のON/OFFを機械的な可動部なしに行えるようになりました。これにより、リレーに比べて桁違いに高速なスイッチングが可能になり、計算速度が飛躍的に向上しました。
　　真空管は、熱電子放出という原理で動作し、電子ビームをグリッドで制御することで電流を増幅したり、スイッチングしたりします。
　　ENIACのような初期のコンピュータは数千から数万本の真空管を使用しており、非常に大規模で、大量の熱を発生し、頻繁な故障（球切れ）に悩まされました。

　【課題】
　　その巨大さ、発熱量、消費電力、そして故障率の高さから、電卓として広く普及するレベルではありませんでした。

4.2 トランジスタ式電卓

　【技術的背景】
　　1947年にベル研究所で発明されたトランジスタは、半導体（主にゲルマニウムやシリコン）を利用した固体素子であり、真空管の機能をはるかに小型で低消費電力、低発熱で実現しました。
　　トランジスタは、PN接合を利用して電流の増幅やスイッチングを行います。これにより、電卓の小型化・省電力化が一気に進み、卓上サイズの「電子計算機」が現実のものとなりました。
　　この技術革新は、今日の電子機器の基盤を築きました。

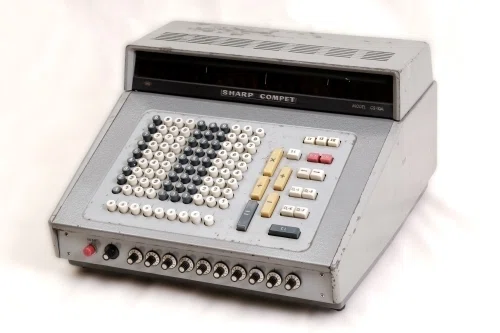

　・シャープ「コンペットCS-10A」（1964年）
　　　この製品は、約2,500個のバイポーラトランジスタと約1,500個のダイオードを使用して、従来の機械式計算機をはるかに凌駕する速度と静音性を実現しました。当時としては画期的な小型化（とはいえ、まだ数十kgありました）でしたが、まだ非常に高価でした。

4.3 集積回路（IC）式電卓

　【技術的背景】
　　1958年にジャック・キルビーによって発明された集積回路（IC）は、複数のトランジスタ、抵抗、コンデンサなどの電子部品を一つのシリコンチップ上に同時に形成する技術です。これにより、部品間の配線が短縮され、製造コストが劇的に下がり、信頼性が向上し、さらなる小型化が可能になりました。
　　初期のICはSSI（小規模集積回路）でしたが、次第にMSI（中規模集積回路）、LSI（大規模集積回路）、そしてVLSI（超大規模集積回路）へと集積度が高まっていきました。

　・カシオ「カシオミニ」（1972年）
　　LSIを積極的に採用することで、それまで数百個必要だった部品をわずか数個のLSIに集約することに成功しました。これにより、価格を1万円台に抑えることが可能になり、電卓はオフィスから一般家庭へと普及するようになりました。
　　LSIの採用は、電卓の回路設計を根本から変え、機能の複雑化とコストダウンを両立させました。

4.4 LSI/VLSI（大規模集積回路/超大規模集積回路）

　【技術的背景】
　　1970年代以降、半導体製造技術はムーアの法則に従い、集積度を指数関数的に高めていきました。この技術進歩により、電卓の演算回路、表示回路、メモリ、制御回路のすべてを単一のVLSIチップに集約することが可能になりました。
　　CMOS（相補型金属酸化膜半導体）技術の普及は、さらに消費電力の劇的な削減をもたらし、小さな電池や太陽電池で長時間駆動する電卓を実現しました。

　【進化】
　　この技術的進歩が、液晶ディスプレイ（LCD）の採用と相まって、より薄く、軽く、電池寿命の長いポケット電卓の実現に貢献しました。
　　LCDは、電磁波ではなく液晶分子の光学的性質を利用して表示するため、LED表示に比べて格段に低消費電力でした。これにより、電卓は個人の持ち物となり、関数電卓や金融電卓など、特定のニーズに特化した高機能モデルも続々と登場しました。

5. 現代の電卓と今後の展望

　現代の電卓は、過去のどの時代よりも高度な技術の恩恵を受けています。

【技術的背景】
　・超低消費電力LSI
　　微細化された半導体プロセス技術により、最小限の電力で高速な演算が可能です。待機電力も極めて低く抑えられています。

　・高精細LCD
　　より多くの情報を表示できるドットマトリクス液晶ディスプレイが一般的になり、グラフ表示や複雑な数式の表示が可能になりました。

　・複合電源
　　太陽電池とボタン電池の併用により、環境光があれば電池を消費せず、暗い場所でも安心して使用できます。

　・特定用途向けカスタムチップ
　　統計計算、金融計算、プログラミング機能など、特定の用途に特化した高速演算処理を行うための専用ロジックがLSI内に組み込まれています。

【現代における位置づけ】
　　スマートフォンやPCの計算機能が普及した現代においても、物理的な電卓は、その起動の速さ、操作の直感性、バッテリー寿命の長さ、そして試験環境での利用可能性などから、特定の分野で依然として必要不可欠なツールです。
　　特に教育現場では、数学的思考力を養うツールとして、また資格試験などでは計算能力を保証するツールとして、その価値が再評価されています。

【今後の展望】
　　クラウド連携による高度な計算資源の利用、AIによる計算支援、より直感的な入力インターフェース（手書き認識など）、あるいは教育用途に特化したインタラクティブな機能の追加など、技術の進歩は止まることなく、電卓もさらなる進化を遂げる可能性があります。

　このように、電卓の歴史は、人間の計算への飽くなき探求心と、それを支える科学技術の絶え間ない進歩が凝縮されたものなのです。
