【おもちゃ修理】#031 シャボンスティック／スイッチを入れても動かない

・概要
新しい電池を入れて、スイッチを入れたがシャボン玉が出てこない。
シャボン液を使用しているためか、長期間動かしていなかったためか、モーターが固着、スイッチが腐蝕、シャボン液ケースをねじ込む受け側の固定翼が折れていました。
スイッチを分解清掃、モーターの固着を解く(強制回転)、ケースの受け側を接着で修復してOK！

(1) 品名、メーカー

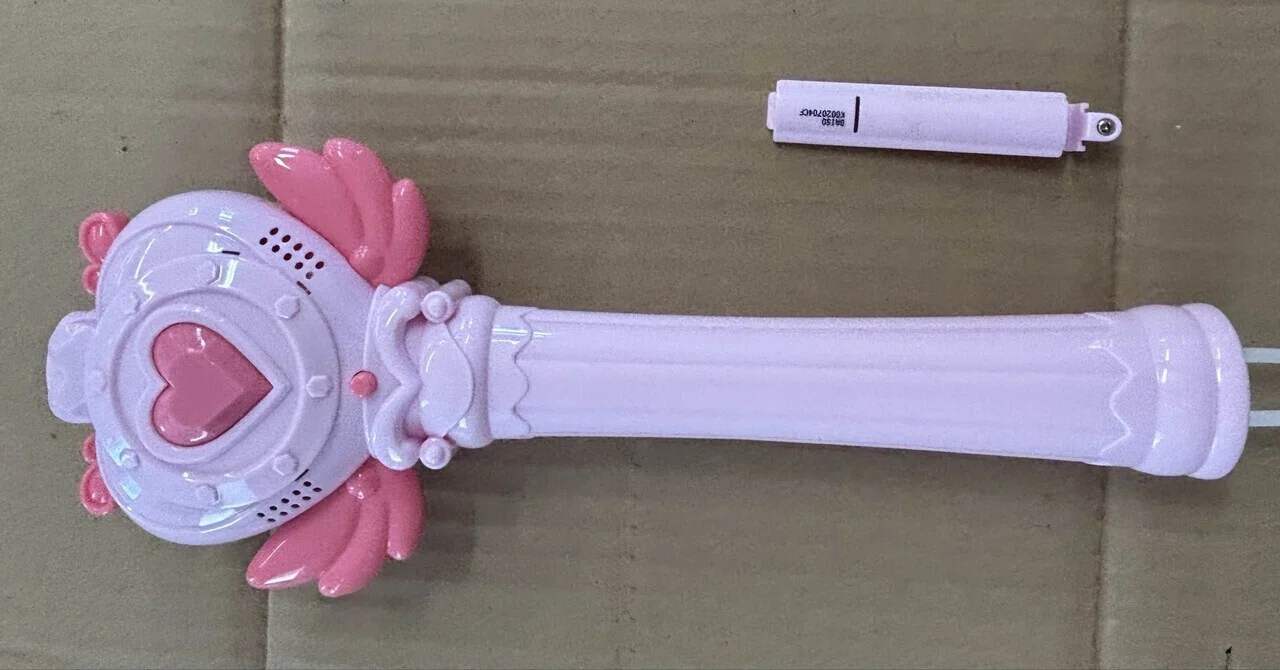

シャボンスティック(妖精、ピンク)
ダイソー

(2) 症状
スイッチを入れても動かない。
シャボン玉が出ない。

(3) 原因、故障状況

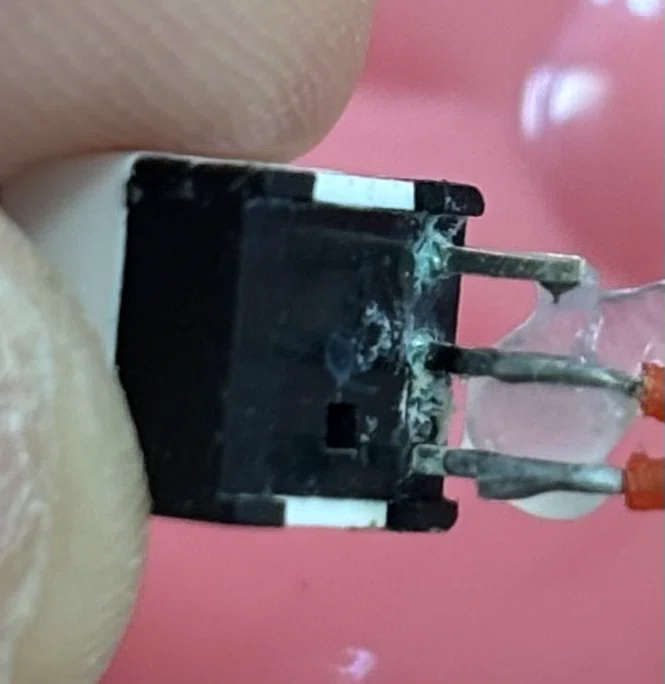

•スイッチの腐蝕　オルタネート、◻︎7mm
スイッチは移動するが、電流は流れない。
スイッチの端子の根本に青い汚れがある。

•モーター もしくは 周辺の固着
電池を直接モーターに接続し、電圧を観察。
電池は新品、無負荷時 4.5V(1.5Vx3)。
モーター接続時は3.5V、回転しない。
モーターの負荷が高く、大きな電流が流れ、電圧が下がっているもよう。

•シャボン液ケースねじ込み部割れ
組み立て後、シャボン液ケースがうまくねじ込めず気づく。

(4) 修理内容

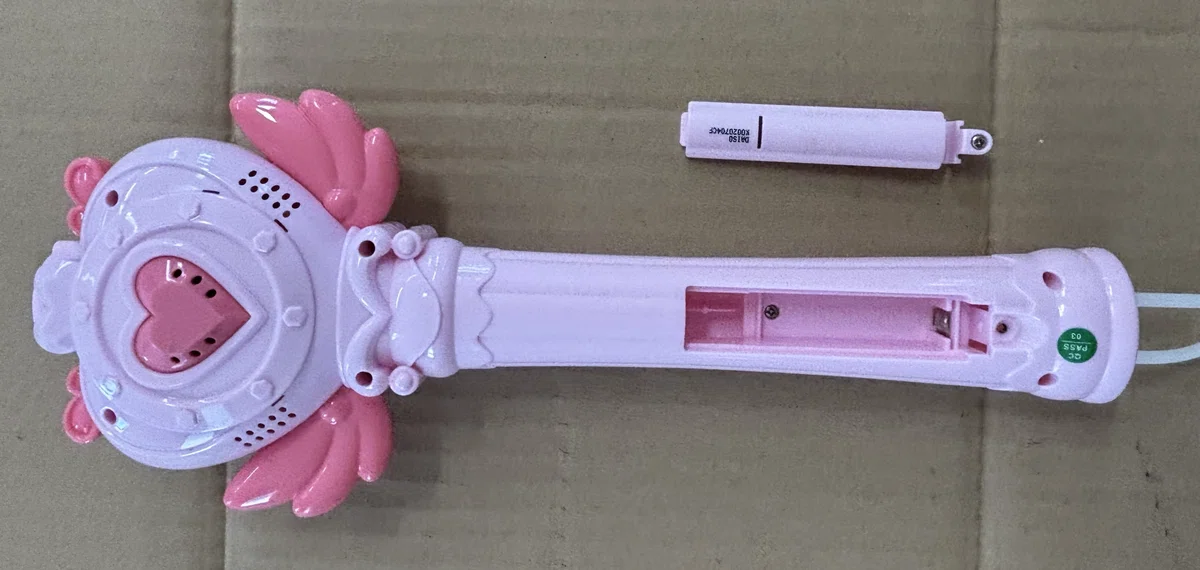

•本体分解
見えているビス7本を外すと上下に分割。
(そのうち、ビス1本は電池ケースの底)

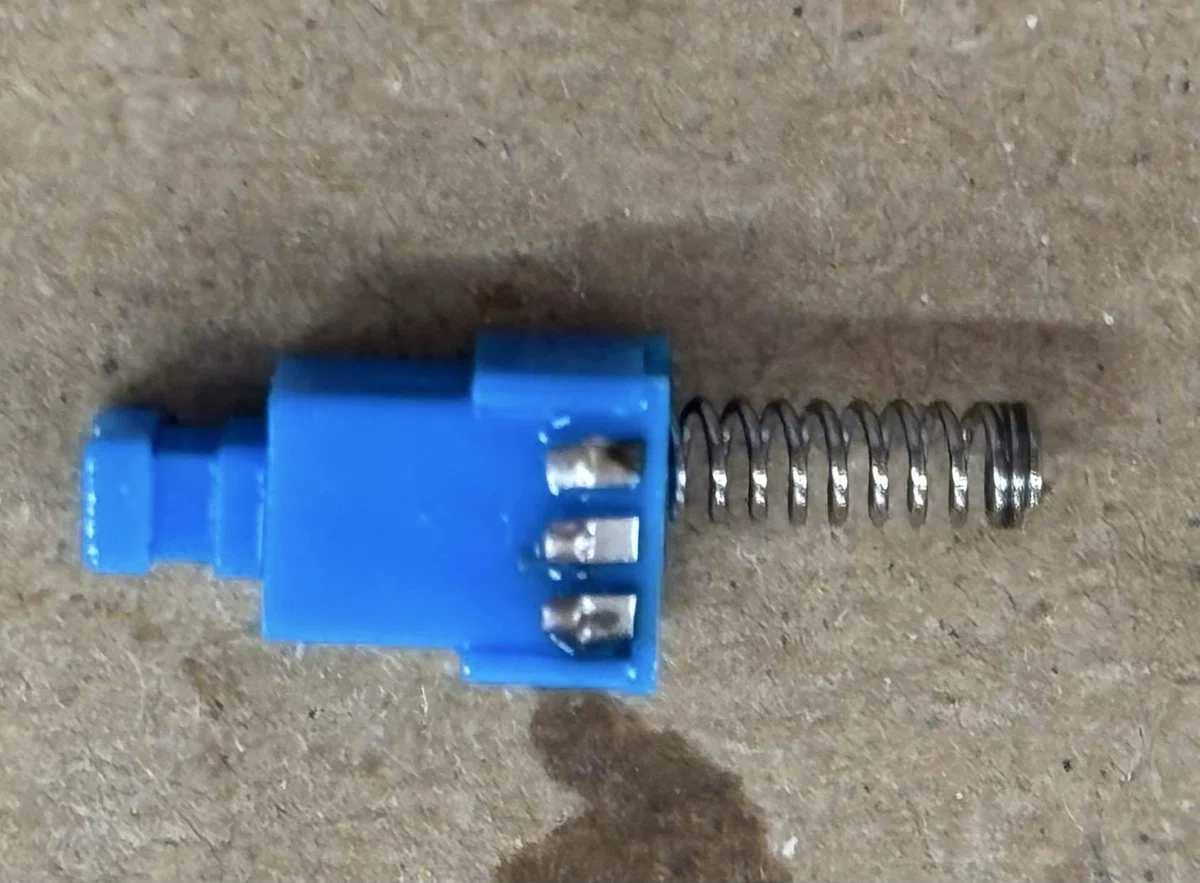

•スイッチの腐蝕　オルタネート、◻︎7mm

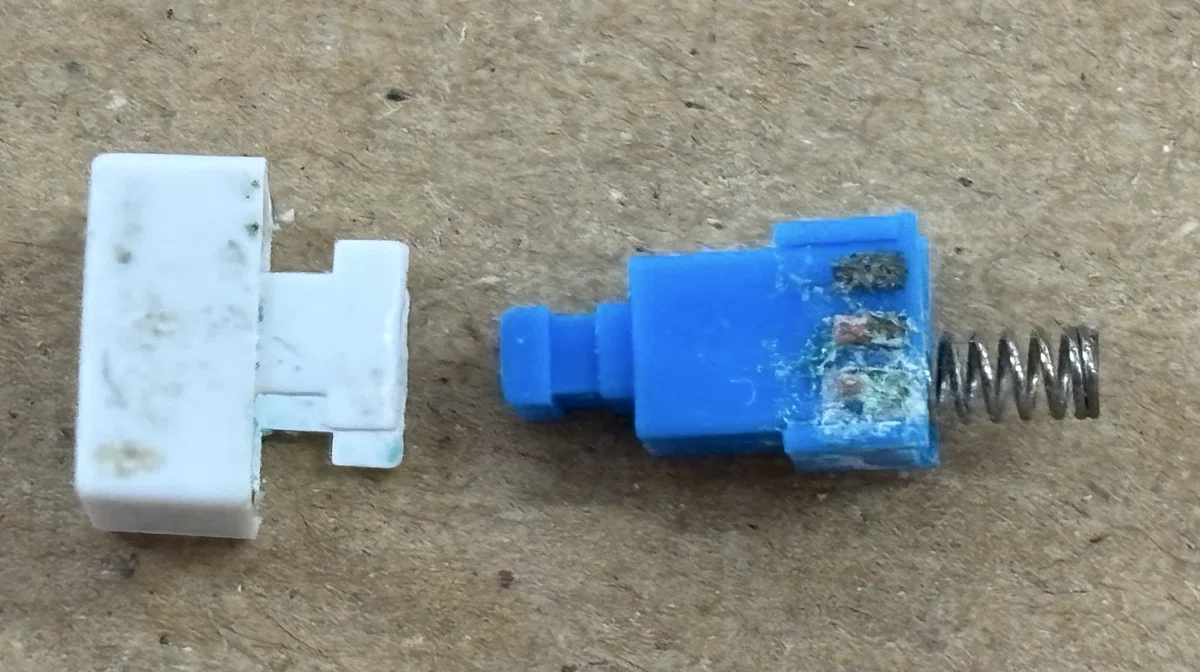

端子付け根の汚れもありスイッチを分解した。
シャボン液と思われる汚れがひどい。
アルコールと接点復活剤で洗浄した。

•モーターもしくは周辺の固着
モーターにファンが付いている。
手で回してみるが回転が重い。
4.5V(1.5vx3)を直接接続し、ファンを手で強制的に回して回転を補助した。
モーターが回転を始めたので、しばらく運転。

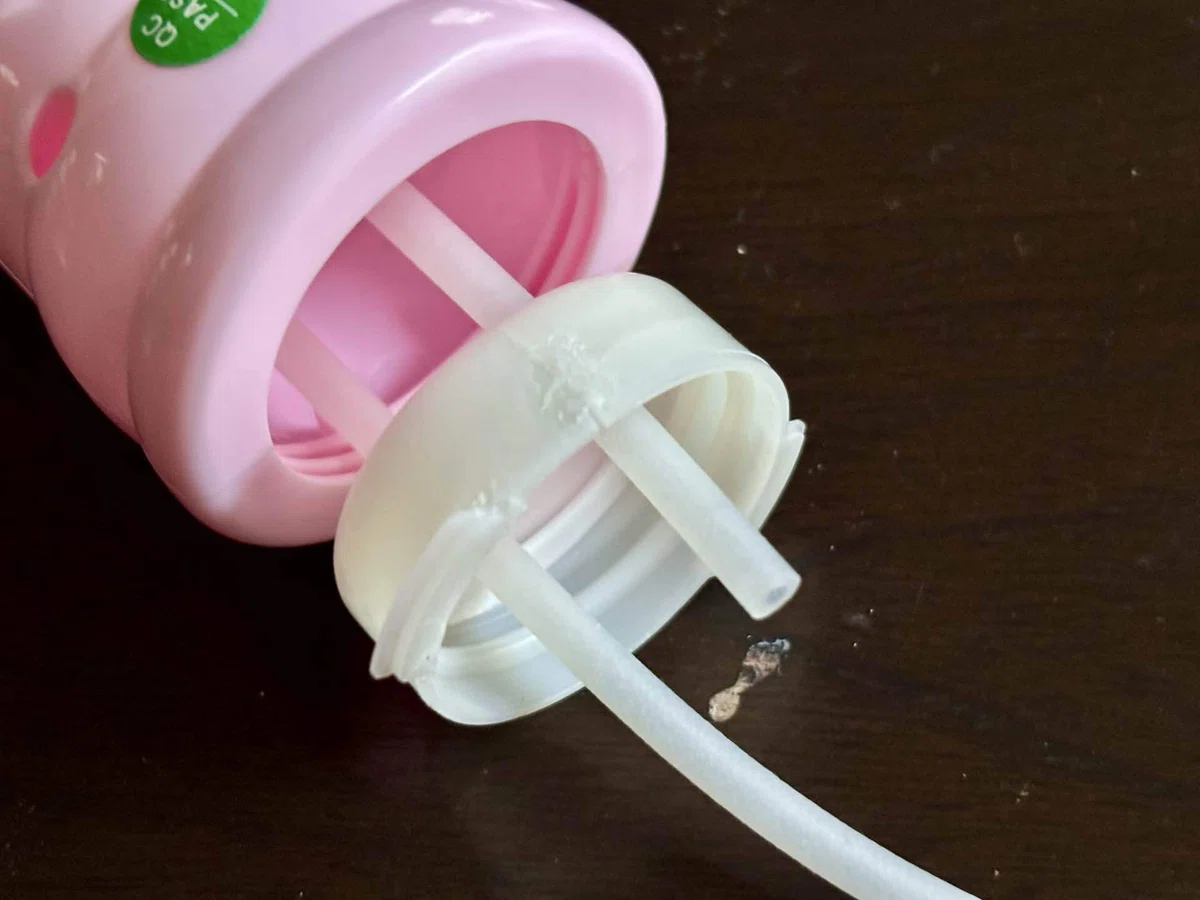

•シャボン液ケースねじ込み部割れ
ねじ込み部の受け側と本体に固定する部分に割れを発見。瞬間接着剤(ゼリー状)で補修。

(5) 結果
OK：組み立て、スイッチ オン／オフ で動作する事、シャボン液ケースが固定される事を確認した。

(6) メモ(ポイント、注意点など)
車内で保管されてた、とのこと。
シャボン玉液の水分が蒸発して動かなくなったか。ひょっとしたら半年ぶりの活躍かも、この夏，楽しく遊んでくれるといいなぁ。

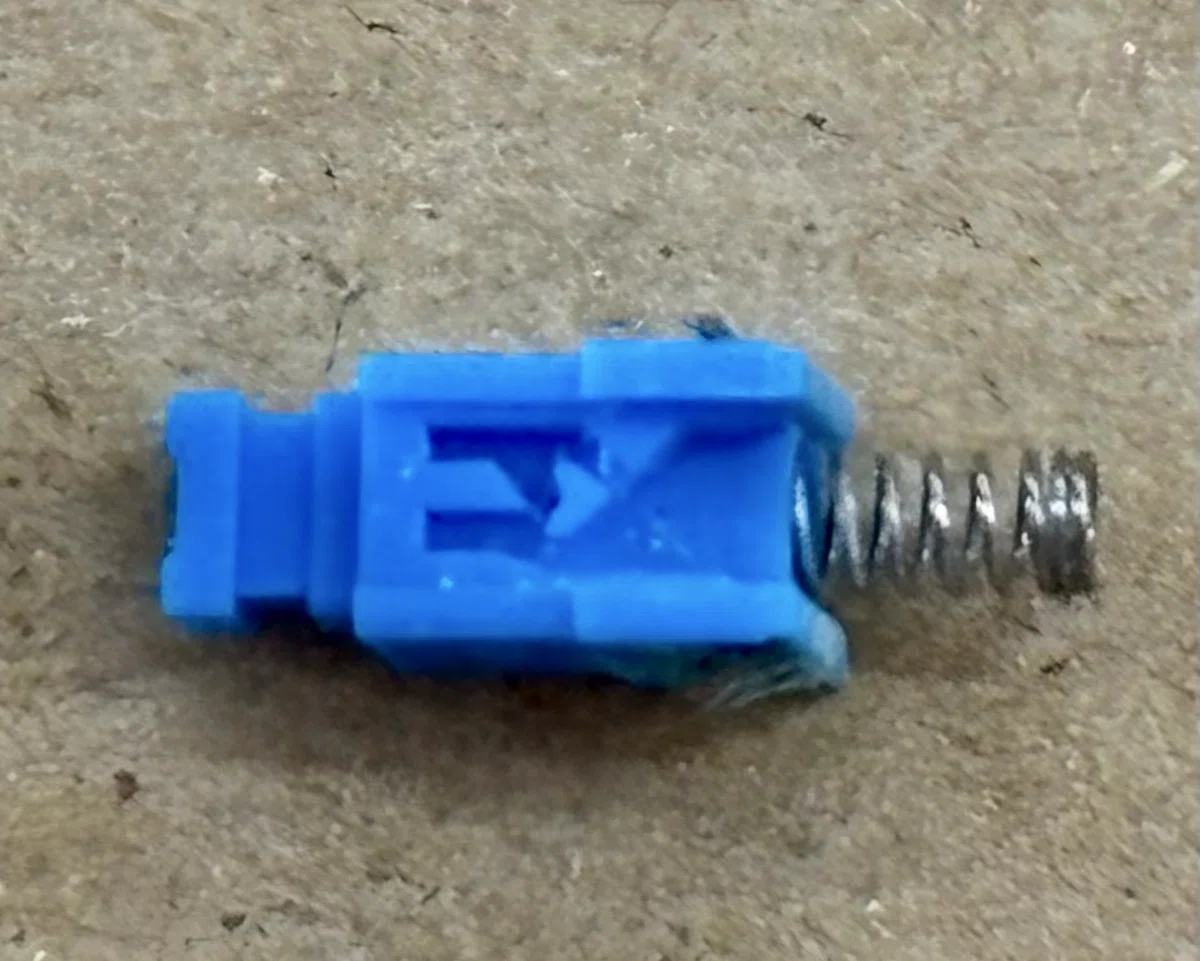

それにしても、◻︎7mmのスイッチに収められた、ハートカム機構が凄いです。

ーーーーーーーーーーーーーーーーーーーー
2026/6
